Санкт-Петербургская, 2020/21, заключительный этап, 11 класс

7 задач

зад 1 Газ в цепочке шаров

Термодинамика и молекулярная физика › Идеальный газУравнение состоянияГазовые смеси, парциальные давлениясложность 5/10

Имелось \(N\) одинаковых шаров, заполненных равным количеством идеального газа. Температуру каждого шара всегда поддерживают постоянной, величины этих температур \(T_1, T_2, \dots, T_N\) известны. Все шары соединили с помощью тонких трубочек в цепочку и подключили к системе манометр \(M\) (см. рис.). Манометр показал давление \(P_0\). Экспериментатор хочет добиться, чтобы показания манометра стали \(P\). Для этого он подключает к цепочке ещё один такой же шар с газом. Какую температуру \(T_{N+1}\) необходимо в нём поддерживать? Суммарным объёмом соединительных трубочек, а также газом в манометре можно пренебречь.

Рисунок
▶ПодсказкаСкрыть
Подсказка

Запишите уравнение состояния для каждого шара при общем давлении и сохранении числа молей. В сумме появляются величины \(1/T_i\); исключите \(R\), \(\nu\) и \(V\), поделив два уравнения друг на друга.

▶ОтветСкрыть
Ответ

\(T_{N+1} = \left[\dfrac{N P}{(N+1)P_0 - NP}\displaystyle\sum_{i=1}^{N}\dfrac{1}{T_i}\right]^{-1}\); решение существует при \((N+1)P_0 > NP\).

▶РешениеСкрыть
Решение

Пусть \(\nu\) — количество вещества газа в каждом шаре до соединения, \(V\) — объём шара. После соединения давление во всех шарах выравнивается и становится равным \(P_0\). Для каждого шара \(P_0 V = \nu_i R T_i\), а суммарное количество вещества сохраняется: \(\sum_i \nu_i = N\nu\). Отсюда \[\frac{P_0 V}{R}\sum_{i=1}^{N}\frac{1}{T_i} = N\nu.\] После подключения ещё одного шара давление \(P\) и аналогично \[\frac{PV}{R}\left(\sum_{i=1}^{N}\frac{1}{T_i} + \frac{1}{T_{N+1}}\right) = (N+1)\nu.\] Исключая \(\nu/V\) из двух равенств, получаем \[T_{N+1} = \left[\frac{NP}{(N+1)P_0 - NP}\sum_{i=1}^{N}\frac{1}{T_i}\right]^{-1}.\] Знаменатель должен быть положительным, поэтому при \((N+1)P_0 \leqslant NP\) решения нет.

Ответ: \(T_{N+1} = \left[\dfrac{NP}{(N+1)P_0 - NP}\displaystyle\sum_{i=1}^{N}\dfrac{1}{T_i}\right]^{-1}\) при \((N+1)P_0 > NP\).

зад 2 Космонавты с тросом

Механика › Законы сохраненияЦентр масс, системы материальных точекОтносительность движения, сложение скоростейИмпульс, закон сохранения импульсасложность 8/10

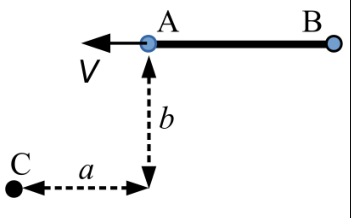

Два космонавта (А и В), связанные тросом АВ длиной \(L\), двигались по инерции с постоянной скоростью \(V\) вдоль прямой АВ. Космонавтам нужно добраться до цели, расположенной в точке С (см. рис.), однако ранец с двигателем имеется лишь у космонавта А. Когда расположение цели характеризовалось расстояниями \(a\) и \(b\), показанными на рисунке, космонавт А направил сопло перпендикулярно тросу и включил двигатель ранца на короткое время. При этом скорость космонавта А сразу после выключения ранца оказалась направленной прямо на цель. В результате дальнейшего движения один из космонавтов, к своему удивлению, оказался точно у цели. Сколько времени продолжалось движение до цели, начиная с момента отключения двигателя? Влиянием гравитации пренебречь; считать, что за время работы ранца космонавты сдвинулись незначительно. Массы космонавтов одинаковые, трос не провисал.

Рисунок
▶ПодсказкаСкрыть
Подсказка

Разложите движение на равномерное движение центра масс и равномерное вращение вокруг него. Условия встречи запишите отдельно по двум осям, а затем используйте \(\sin^2 + \cos^2 = 1\).

▶ОтветСкрыть
Ответ

\(T = \dfrac{2a\left(K \pm \sqrt{K^2 - (b^2 + a^2 + aL)(b^2 + 4a^2)}\right)}{V(b^2 + 4a^2)}\), где \(K = b^2 + 2a^2 + aL\); два решения соответствуют двум космонавтам.

▶РешениеСкрыть
Решение

Направим оси \(x\) вдоль \(a\) и \(y\) вдоль \(b\). Сначала центр масс космонавтов приближался к цели вдоль \(x\) со скоростью \(V\). После работы ранца космонавт А приобрёл скорость \(V_\perp\), перпендикулярную тросу, и \(V\) вдоль троса, причём \(V_\perp/V = b/a\). Центр масс стал двигаться и вдоль \(y\) со скоростью \(V_\perp/2\). В системе центра масс оба космонавта движутся по окружности радиуса \(L/2\) с угловой скоростью \(\omega = V_\perp/L\).

Условие встречи с целью по оси \(y\) (путь центра масс \(V_\perp T/2\), угол поворота троса \(\omega T\)): \[\frac{V T b}{2a} = b \pm \frac{L}{2}\sin(\omega T).\] По оси \(x\) до цели путь \(a + L/2\): \[V T = a + \frac{L}{2} \pm \frac{L}{2}\cos(\omega T).\] Выражая \(\sin\omega T\) и \(\cos\omega T\) и используя \(\sin^2\omega T + \cos^2\omega T = 1\), получаем квадратное уравнение относительно \(T\); его решения дают ответ. Знак \(\pm\) соответствует тому из космонавтов, который окажется у цели.

Ответ: \(T = \dfrac{2a\left(K \pm \sqrt{K^2 - (b^2 + a^2 + aL)(b^2 + 4a^2)}\right)}{V(b^2 + 4a^2)}\), \(K = b^2 + 2a^2 + aL\).

зад 3 Две линзы и призма

Геометрическая оптика › ЛинзыФормула линзы, увеличениеЗакон преломленияСистемы линз и зеркалсложность 8/10

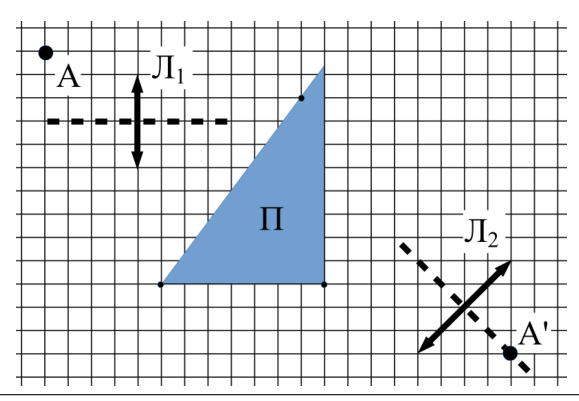

На рисунке на клетчатом фоне представлена оптическая схема, состоящая из двух тонких линз (Л\(_1\) и Л\(_2\)) и призмы П. Пунктиром показаны главные оптические оси линз. Одна клеточка на рисунке соответствует расстоянию \(0{,}5\) см, отмеченные точки призмы лежат в углах клеточек. В точке \(A'\) располагается чёткое изображение лампочки \(A\), причём образовавшие это изображение лучи прошли через обе линзы и призму. Определите фокусные расстояния каждой линзы и показатель преломления материала, из которого изготовлена призма.

Рисунок
▶ПодсказкаСкрыть
Подсказка

Подумайте, при каком условии пучок, выходящий из первой линзы, параллелен: тогда призма поворачивает все лучи на один угол, а вторая линза собирает их в свой фокус. По клеткам найдите углы падения и преломления на призме.

▶ОтветСкрыть
Ответ

\(F_1 = 2\) см, \(F_2 = \sqrt{2}\) см, \(n = \dfrac{5\sqrt{2}}{6} \approx 1{,}18\).

▶РешениеСкрыть
Решение

Если на призму попадает непараллельный пучок, призма поворачивает каждый луч на свой угол, и преломлённые лучи не имеют общей точки продолжения: такой пучок вторая линза в одну точку не соберёт. Значит, после первой линзы лучи должны идти параллельно, а призма поворачивает их все на один и тот же угол; затем вторая линза собирает параллельный пучок в своём фокусе.

По клеткам фокусное расстояние первой линзы составляет 4 клетки, то есть \(F_1 = 4 \cdot 0{,}5 = 2\) см, а второй — две диагонали клетки, то есть \(F_2 = \sqrt{2}\) см. Точка \(A\) лежит в фокальной плоскости Л\(_1\), точка \(A'\) — в фокусе Л\(_2\).

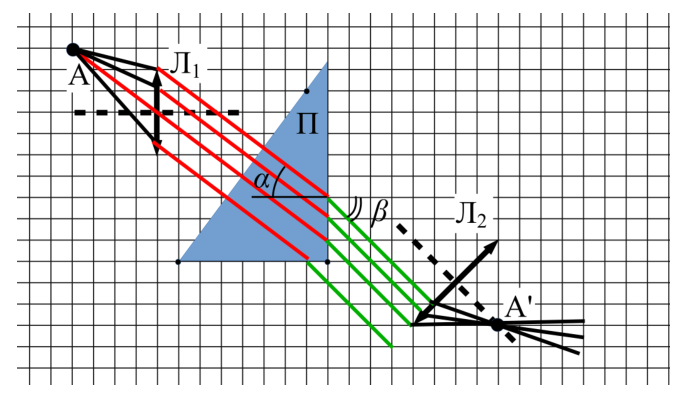

После первой линзы образуется параллельный пучок, идущий параллельно прямой \(AO\), где \(O\) — оптический центр Л\(_1\). На передней (наклонной) грани призмы этот пучок падает по нормали и не преломляется, а на задней (вертикальной) грани падает под углом \(\alpha\) к нормали и после преломления идёт под углом \(\beta\) к ней, параллельно главной оптической оси Л\(_2\): изображение \(A'\) попало именно в фокус Л\(_2\), а не просто в её фокальную плоскость, значит, образовавшие его лучи шли параллельно оси. Ход лучей показан на рисунке (параллельные пучки до и после призмы).

Рисунок

По клеточкам \(\sin\alpha = 3/5\) (пучок \(AO\) смещается на 3 клетки вниз на каждые 4 клетки вправо), \(\sin\beta = \sqrt{2}/2\) (ось Л\(_2\) идёт по диагонали клеток). По закону Снеллиуса \[n = \frac{\sin\beta}{\sin\alpha} = \frac{5\sqrt{2}}{6} \approx 1{,}18.\]

Формально подходит и призма с показателем преломления \(n = 1\), но этот случай жюри сочло неинтересным.

Ответ: \(F_1 = 2\) см, \(F_2 = \sqrt{2}\) см, \(n = \dfrac{5\sqrt{2}}{6} \approx 1{,}18\).

зад 4 Шарик у заземлённой стенки

Электростатика › ПроводникиМетод изображенийЗакон КулонаРавновесие тел, моменты силсложность 8/10

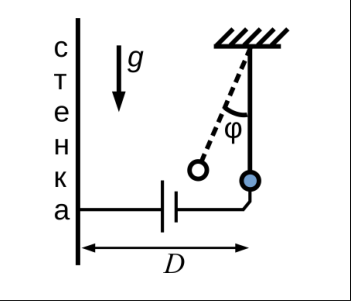

Маленький металлический шарик радиуса \(r\) подвешен на нити длиной \(L\) около заземлённой металлической стенки на расстоянии \(D\) от неё (см. рис.). Между шариком и стенкой включили источник напряжения и стали плавно увеличивать это напряжение. Когда шарик отклонился от вертикали на угол \(\varphi\), в воздухе случился электрический пробой. Какое напряжение было в момент пробоя? Чему равна масса шарика? Пробой воздуха наступает, если напряжённость в воздухе оказывается равной критическому значению \(E_{\text{кр}}\). Ускорение свободного падения \(g\). Считайте, что заряд распределён по поверхности шарика равномерно.

Рисунок
▶ПодсказкаСкрыть
Подсказка

Заряд стенки эквивалентен зеркальному изображению шарика с зарядом \(-q\) на расстоянии \(2R\) от шарика, где \(R\) — расстояние до стенки в момент пробоя. Напряжённость максимальна у ближайшей к стенке точки шарика. Энергию взаимодействия с изображением берите с учётом того, что изображение не имеет кинетической энергии.

▶ОтветСкрыть
Ответ

\(U = \dfrac{2E_{\text{кр}}\, r\, R\,(2R - r)}{4R^2 + r^2}\), где \(R = D - L\cos\varphi\); масса \(m = \dfrac{4E_{\text{кр}}^2\, r^4 R^2\, \operatorname{ctg}\varphi}{k\, g\, (4R^2 + r^2)^2}\).

▶РешениеСкрыть
Решение

Заряд стенки эквивалентен зеркальному изображению шарика: за стенкой на том же расстоянии находится шарик с зарядом \(-q\). Потенциал шарика создаётся его собственным зарядом \(kq/r\) и изображением; взаимодействие шарика с изображением даёт энергию \(-kq^2/(4R)\) (в два раза меньше кулоновской, так как изображение не имеет кинетической энергии). Полный потенциал шарика \(\dfrac{kq}{r} - \dfrac{kq}{2R}\), разность потенциалов между шариком и стенкой \[U = \frac{kq(2R - r)}{2Rr}.\] Напряжённость у ближайшей к стенке точки складывается из полей заряда шарика \(kq/r^2\) и изображения \(kq/(2R)^2\): \[E = \frac{kq}{r^2} + \frac{kq}{4R^2} = \frac{kq(4R^2 + r^2)}{4r^2R^2}, \qquad kq = E_{\text{кр}}\frac{4r^2R^2}{4R^2 + r^2}.\] В момент пробоя \(R = D - L\cos\varphi\), и \[U = \frac{2E_{\text{кр}}\,r\,R\,(2R - r)}{4R^2 + r^2}.\]

Из условия равновесия шарика: сила тяжести \(mg\) и горизонтальная сила притяжения к изображению \(\dfrac{kq^2}{4R^2}\) дают \[\frac{kq^2}{4R^2} = mg\operatorname{tg}\varphi \quad\Rightarrow\quad m = \frac{kq^2\operatorname{ctg}\varphi}{4gR^2} = \frac{4E_{\text{кр}}^2\,r^4R^2\,\operatorname{ctg}\varphi}{k\,g\,(4R^2 + r^2)^2}.\]

Ответ: \(U = \dfrac{2E_{\text{кр}}\,r\,R\,(2R - r)}{4R^2 + r^2}\), \(m = \dfrac{4E_{\text{кр}}^2\,r^4R^2\,\operatorname{ctg}\varphi}{k\,g\,(4R^2 + r^2)^2}\), где \(R = D - L\cos\varphi\).

зад 5 Катушка с диодом

Магнетизм и индукция › Электромагнитная индукцияВихревое электрическое поле, закон ФарадеяПереходные процессы в RL- и RLC-цепях, диод и катушкаДиоды и резисторысложность 7/10

Схема, изображённая на рисунке, состоит из катушки индуктивности и идеального диода. Катушка имеет \(N\) витков площадью \(S\) каждый, коэффициент самоиндукции катушки равен \(L\). Идеальный диод (изображён на схеме треугольной стрелкой) «работает» как нулевое сопротивление, если напряжение приложено к нему «по стрелке», и как бесконечно большое сопротивление, если приложить к нему напряжение «против стрелки». Начиная с некоторого начального момента \(t = 0\) внутри катушки с помощью внешнего устройства было создано постоянное в пространстве магнитное поле, зависящее от времени по закону \(B(t) = B_0\sin(\omega t)\). Снаружи катушки внешнее устройство магнитное поле не создаёт, направление \(B_0\) указано на рисунке. Найдите зависимость тока через диод от времени и постройте её график. Как изменится ответ, если направление вектора \(B_0\) сменить на противоположное?

Рисунок
▶ПодсказкаСкрыть
Подсказка

ЭДС индукции в катушке равна \(-\dfrac{d\Phi}{dt}\), где \(\Phi = NSB\). Диод открыт, когда ток может течь, и тогда напряжение на нём равно нулю. Пока диод закрыт, тока нет.

▶ОтветСкрыть
Ответ

При исходном направлении \(B_0\) ток равен нулю до \(t_0 = \dfrac{\pi}{2\omega}\), а затем \(I(t) = \dfrac{B_0 N S}{L}(1 - \sin\omega t)\). При смене направления \(B_0\) сначала \(I(t) = \dfrac{B_0 N S}{L}\sin\omega t\) (при \(t \leqslant 2t_0 = \pi/\omega\)), затем ток равен нулю до момента \(3t_0\), после чего \(I(t) = \dfrac{B_0 N S}{L}(1 + \sin\omega t)\).

▶РешениеСкрыть
Решение

Из-за переменного магнитного поля в катушке возникает ЭДС индукции \[\mathcal{E} = -\frac{d\Phi}{dt} = -L\frac{dI}{dt} - \omega B_0 N S\cos\omega t,\] и эта величина совпадает с напряжением на диоде. В начальный момент ток и его производная равны нулю, поэтому \(\mathcal{E} < 0\) и диод закрыт. В момент \(t_0\), когда \(\omega t_0 = \pi/2\), диод открывается (напряжение на нём становится равным нулю), и \[L\frac{dI}{dt} = -\omega B_0 N S\cos\omega t.\] Отсюда \[I(t) = \frac{B_0 N S}{L}\bigl(1 - \sin\omega t\bigr) \quad \text{при } t \geqslant t_0 = \frac{\pi}{2\omega}.\]

Ток неотрицателен: в моменты \(\omega t = 5\pi/2 + 2\pi k\) он лишь касается нуля (там же \(dI/dt = 0\)), и далее зависимость продолжается.

При изменённом направлении \(B_0\) ЭДС \(\mathcal{E} = -L\dfrac{dI}{dt} + \omega B_0 N S\cos\omega t\), диод открывается сразу, и \[I(t) = \frac{B_0 N S}{L}\sin\omega t,\] однако в момент \(2t_0 = \pi/\omega\) ток обращается в ноль, и диод закрывается, пока \(\cos\omega t < 0\), то есть до момента \(3t_0 = \dfrac{3\pi}{2\omega}\). После этого диод снова открыт, \(L\dfrac{dI}{dt} = \omega B_0NS\cos\omega t\), и с учётом \(I(3t_0) = 0\) \[I(t) = \frac{B_0 N S}{L}\bigl(\sin\omega t - \sin\omega\cdot 3t_0\bigr) = \frac{B_0 N S}{L}\bigl(1 + \sin\omega t\bigr) \quad \text{при } t \geqslant 3t_0,\] то есть, как и в первом случае, ток колеблется от нуля до \(2B_0NS/L\).

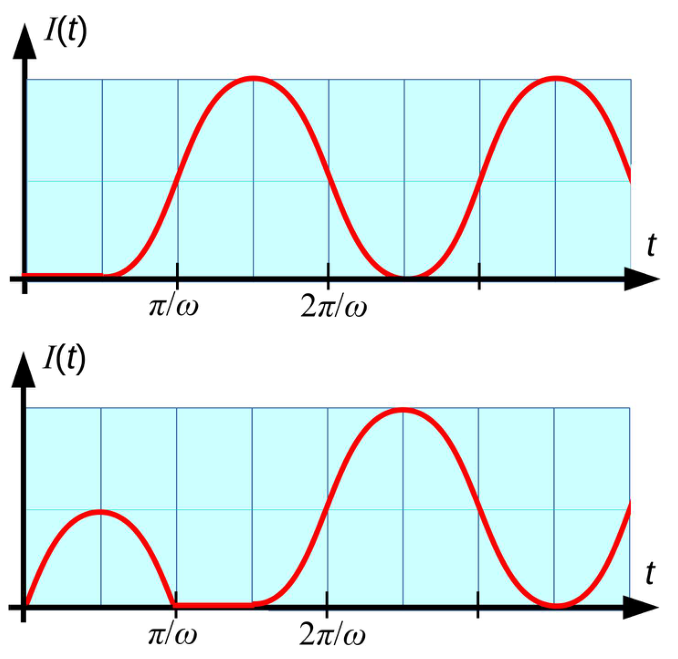

Графики тока: вверху — при исходном направлении \(B_0\), внизу — при изменённом.

Рисунок

Ответ: при исходном направлении \(B_0\) ток \(I(t) = \dfrac{B_0 N S}{L}(1 - \sin\omega t)\) при \(t \geqslant \dfrac{\pi}{2\omega}\) и ноль до этого момента; при изменённом направлении сначала \(I = \dfrac{B_0 N S}{L}\sin\omega t\) при \(t \leqslant 2t_0\), затем ток равен нулю до \(3t_0\), а после \(I = \dfrac{B_0 N S}{L}(1 + \sin\omega t)\).

зад 11.1 Колебания массивной пружины

Колебания и волны › Механические колебанияПружинный маятник, массивная пружинаОбработка данных, линеаризация графиковИзмерения и погрешностисложность 9/10

Теоретическое выражение для периода колебаний массивной пружины, висящей под собственным весом, пренебрегая сжатой частью, имеет вид \(T = 2\pi\sqrt{m/(3k)}\).

  1. Выведите теоретическое выражение для периода колебаний массивной пружины, висящей под собственным весом.

  2. Выведите теоретическую зависимость периода колебаний подвешенной растянутой под собственным весом массивной пружины от её длины в нерастянутом состоянии.

  3. Исследуйте экспериментально зависимость периода колебаний массивной пружины, подвешенной за один конец, от её длины.

  4. Определите коэффициент жёсткости выданной вам пружины по измеренным периодам колебаний.

Оборудование: пружина, линейка, секундомер, пластина (линейка), скотч по требованию, весы по требованию.

▶ПодсказкаСкрыть
Подсказка

Разбейте пружину на \(N\) равных частей, посчитайте растяжение каждой части под весом нижележащих частей и найдите полное растяжение. Для периода запишите закон сохранения энергии, считая движение центра масс пружины.

▶ОтветСкрыть
Ответ

\(\Delta l = \dfrac{mg}{2k}\); \(T = 2\pi\sqrt{\dfrac{m}{3k}}\); \(k_0 = \dfrac{4\pi^2}{L^2}\cdot\dfrac{m_0}{3a^2}\), где \(a\) — угловой коэффициент зависимости \(T = al + b\); по измерениям \(k_0 = 1{,}1 \pm 0{,}3\) Н/м.

▶РешениеСкрыть
Решение

1. Разобьём пружину на \(N\) равных частей жёсткостью \(k_1 = kN\). Пронумеруем части снизу: на \((i+1)\)-ю часть действует вес \(i\) нижних частей, \(F_{i+1} = mgi/N\), а её растяжение \(\Delta l_{i+1} = mgi/(kN^2)\). Полное растяжение \[\Delta l = \sum_{i=1}^{N}\Delta l_i = \frac{mg}{kN^2}\cdot\frac{N(N-1)}{2} \xrightarrow[N\to\infty]{} \frac{mg}{2k}.\] Потенциальная энергия растянутой пружины \[W_p = \sum_i \frac{k_1\Delta l_i^2}{2} \xrightarrow[N\to\infty]{} \frac{m^2g^2}{6k} = \frac{2k\,\Delta l^2}{3}.\]

2. Центр масс растянутой пружины, отсчитанный от нижнего конца, находится на расстоянии \(x_{\text{cн}} = \dfrac{l}{2} + \dfrac{\Delta l}{3}\), где \(l\) — длина нерастянутой части. От закреплённого верхнего края \[x_{\text{св}} = \Delta l + l - \frac{l}{2} - \frac{\Delta l}{3} = \frac{2\Delta l}{3} + \frac{l}{2}.\]

3. Период. Из закона сохранения энергии \(W_p + W_k = \text{const}\) с учётом скорости центра масс \(v_c = \dfrac{2\Delta l'}{3}\): \[\frac{3k}{m}\Delta l^2 + \Delta l'^2 = \text{const}.\] Это каноническое уравнение колебаний с \(\omega_0 = \sqrt{3k/m}\), откуда \[T = 2\pi\sqrt{\frac{m}{3k}}.\] Приближение здесь связано с заменой кинетической энергии распределённой массы кинетической энергией центра масс.

Для пружины с длиной \(L\) и массой \(m_0\) с учётом \(k(l) = k_0 L/l\) и \(m(l) = m_0 l/L\): \[T = 2\pi\frac{l}{L}\sqrt{\frac{m_0}{3k_0}}.\]

4. Экспериментально строят зависимость \(T\) от \(l\); линейная аппроксимация \(T = al + b\) даёт \[k_0 = \frac{4\pi^2}{L^2}\cdot\frac{m_0}{3a^2}.\] При малых \(l\) растут и погрешность измерения периода, и влияние массы сжатой части пружины из-за предварительного натяга, поэтому аппроксимацию берут по участку с достаточно большой длиной.

Официальный результат: \(k_0 = 1{,}1 \pm 0{,}3\) Н/м.

Комментарий. Строгое выражение для периода, учитывающее распределение массы и скорости при нахождении кинетической энергии, а также оставшуюся сжатой из-за предварительного натяжения часть пружины, имеет вид \[T = 2\pi\sqrt{\frac{m_0(l - L)(8l + 7L)}{20k_0L_0^2}} = 2\pi\sqrt{\frac{\Delta l\,(8l + 7L)}{10(l - L)g}},\] где \(m_0\) — масса всей пружины, \(L_0\) — длина всей пружины в нерастянутом состоянии, \(l\) — длина подвешенной части в нерастянутом состоянии, \(L\) — длина нерастянутой (сжатой) части, \(\Delta l\) — удлинение пружины. Оно совпадает с экспериментом при \(k_0\), определённом из статического удлинения пружины, с относительной погрешностью не более \(1\%\); приближённое соотношение для \(T(l)\) расходится с экспериментом не более чем на \(15\%\).

зад 11.2 Измерение ЭДС

Электрические цепи › Постоянный токАмперметры, вольтметры, мостыПравила КирхгофаИсследование установки, «процессы и измерения»сложность 7/10

Компенсационный метод измерения основан на компенсации измеряемого напряжения (или ЭДС) падением напряжения на известном сопротивлении при прохождении тока от вспомогательного источника. Схема измерения ЭДС компенсационным методом приведена на рисунке. На схеме обозначены: исследуемый источник \(G_1\), эталонный источник \(G_2\) с известной ЭДС \(\mathcal{E}_2 = 1{,}275\) В, вспомогательный источник \(G_3\) с неизвестной ЭДС. Внутренние сопротивления всех источников равны \(10\) Ом и пренебрежимо малы по сравнению с сопротивлениями остальных элементов схемы. Максимальное сопротивление переменного резистора \(R_2 = 30\) кОм соответствует максимальному значению числа \(n\), появляющегося в цифровом окошечке.

  1. Соберите измерительную схему.

  2. Определите значение \(\mathcal{E}_1\) исследуемого источника.

  3. Определите значение \(\mathcal{E}_3\) вспомогательного источника.

  4. Определите значение внутреннего сопротивления микроамперметра.

  5. Определите значение дополнительного сопротивления \(R_1\), введённого последовательно с источником \(G_1\).

Оборудование: лабораторный макет, провода. Альтернатива: виртуальный макет, идентичный натуральному.

Источник: Санкт-Петербургская олимпиада школьников по физике, 2020/21, заключительный этап, 11 класс — условия (1) · условия (2) · решения (1) · решения (2). Задачи перенабраны на botay.pro, решения — по официальным.
