зад 1 Плот на реке
Деревянный плот оттолкнули от берега так, что в начальный момент времени его скорость оказалась равной \(\vec v_0\) и направленной перпендикулярно берегу (см. рисунок). Двигаясь по траектории, показанной на рисунке, плот через некоторое время \(T\) после начала движения оказался в точке \(A\). Скорость реки постоянна и равна \(\vec u\). Графически найдите точки траектории плота, в которых он находился в моменты времени \(2T\), \(3T\) и \(4T\).

▶ОтветСкрыть
На луче \(OO'\) вдоль берега откладываем отрезки \(OO_2 = 2uT\), \(OO_3 = 3uT\), \(OO_4 = 4uT\) и проводим через \(O_2\), \(O_3\), \(O_4\) прямые, параллельные прямой \(OA\) (направлению \(\vec v = \vec v_0 - \vec u\)); их точки пересечения с траекторией — искомые положения плота.
▶РешениеСкрыть

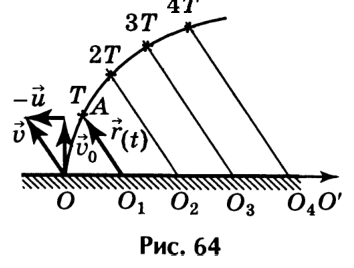

Пусть \(O\) — точка старта плота (рис. 64). В системе отсчёта (СО), движущейся вниз по течению реки со скоростью \(\vec u\) (в этой СО вода неподвижна), плот движется по прямой в направлении вектора \(\vec v = \vec v_0 - \vec u\). Вектор \(\vec r(t)\), соединяющий точку \(O\) с точкой \(A\) — местом нахождения плота в момент \(T\) в движущейся СО, направлен параллельно \(\vec v\). В неподвижной СО вектор, соединяющий точку \(O\) с местом его нахождения, \(\vec R(t) = \vec r(t) + \vec u\,t\).

Проведём через точку \(A\) прямую параллельно \(\vec v\). Точку пересечения этой прямой с берегом обозначим \(O_1\), тогда \(OO_1 = uT\). Отложим на луче \(OO'\) отрезки \(OO_2 = 2uT\), \(OO_3 = 3uT\) и \(OO_4 = 4uT\). Через полученные точки \(O_2\), \(O_3\), \(O_4\) проведём прямые параллельно \(\vec v\). Точки пересечения этих прямых с траекторией плота будут соответствовать местам его нахождения в моменты времени \(2T\), \(3T\), \(4T\).
зад 2 Путь тормозящегося тела
Тело, движущееся по горизонтальной поверхности, за промежуток времени \(t_1\) прошло путь \(s_1\). Какой путь \(s_2\) оно может пройти за последующий промежуток времени \(t_2\)? Коэффициент трения скольжения тела о поверхность равен \(\mu\).
▶ОтветСкрыть
Если \(s_1 \leqslant \dfrac{\mu gt_1^2}{2}\), то \(s_2 = 0\); если \(\dfrac{\mu gt_1^2}{2} < s_1 \leqslant \dfrac{\mu gt_1^2}{2} + \mu gt_1t_2\), то \(s_2 = \dfrac{1}{2\mu gt_1^2}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right)^2\); если \(s_1 > \dfrac{\mu gt_1^2}{2} + \mu gt_1t_2\), то \(s_2 = \dfrac{t_2}{t_1}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right) - \dfrac{\mu gt_2^2}{2}\).
▶РешениеСкрыть
Тело движется по поверхности с ускорением \(-\mu g\) до тех пор, пока не остановится. Обозначим начальную скорость тела через \(v_0\). Возможны следующие случаи:
(а) остановка тела произойдёт на интервале времени от 0 до \(t_1\);
(б) тело остановится на интервале от \(t_1\) до \(t_1 + t_2\);
(в) к моменту времени \(t_1 + t_2\) тело не остановится.
Если \(v_0 \leqslant \mu gt_1\), то \(s_1 = \dfrac{v_0^2}{2\mu g} \leqslant \dfrac{\mu gt_1^2}{2}\), а \(s_2 = 0\). Это случай (а).
Пусть теперь \(v_0 > \mu gt_1\). При этом \(s_1 = v_0t_1 - \dfrac{\mu gt_1^2}{2}\). Отсюда
\[v_0 = \dfrac{1}{t_1}\left(s_0 + \dfrac{\mu gt_1^2}{2}\right).\] К моменту времени \(t_1\) скорость тела уменьшится до значения \[v_1 = v_0 - \mu gt_1 = \dfrac{1}{t_1}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right).\] Если \(v_1 \leqslant \mu gt_2\), то реализуется случай (б). Последнее неравенство можно представить в виде \[\dfrac{1}{t_1}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right) \leqslant \mu gt_2\quad\text{или}\quad s_1 \leqslant \dfrac{\mu gt_1^2}{2} + \mu gt_1t_2.\] Пройденный телом путь \[s_2 = \dfrac{v_1^2}{2\mu g} = \dfrac{1}{2\mu gt_1^2}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right)^2.\] Если \(v_1 > \mu gt_2\), то реализуется случай (в). При этом \[s_1 > \dfrac{\mu gt_1^2}{2} + \mu gt_1t_2,\] \[s_2 = v_1t_2 - \dfrac{\mu gt_2^2}{2} = \dfrac{t_2}{t_1}\left(s_1 - \dfrac{\mu gt_1^2}{2}\right) - \dfrac{\mu gt_2^2}{2}.\]
зад 3 Вольтметры в цепи
В схеме, изображённой на рисунке, все вольтметры одинаковые, а их внутреннее сопротивление много больше всех остальных сопротивлений цепи. Найдите показания вольтметров, если сопротивление каждого из резисторов \(R = 10\) Ом, а напряжение на входе цепи \(U = 4{,}5\) В.

▶ОтветСкрыть
\(|U_1| = 0{,}5\) В, \(|U_2| = 0{,}5\) В, \(|U_3| = 1\) В.
▶РешениеСкрыть
Обозначим напряжения на вольтметрах \(V_1\), \(V_2\), \(V_3\) (рис. 65) через \(U_1\), \(U_2\), \(U_3\) соответственно. Поскольку сопротивления вольтметров много больше сопротивлений всех резисторов, влиянием вольтметров на напряжения на резисторах в цепи можно пренебречь. Поэтому напряжение между точками 1 и 2 равно нулю; но вместе с тем оно равно \(U_1 - U_2\). Следовательно, \(U_1 = U_2\). Напряжение между точками 2 и 3 равно \(U/3\) или \(U_2 + U_3\).

Для токов, протекающих через точку 4, имеем \[I_1 + I_2 = I_3,\] откуда можно записать \(U_1 + U_2 = U_3 = 2U_2\), так как сопротивления вольтметров равны. Следовательно, \(3U_2 = U/3\). Таким образом, показания вольтметров соответственно равны: \[|U_1| = 0{,}5\text{ В},\quad |U_2| = 0{,}5\text{ В},\quad |U_3| = 1\text{ В}.\]
зад 4 Изображения в двух зеркалах-квадратах
Два плоских зеркала \(З_1\) и \(З_2\), каждое из которых имеет форму квадрата со стороной \(a\), сложены под прямым углом. Точечный источник света \(S\) располагается на расстоянии \(a\) от каждого из зеркал (схема опыта приведена на рисунке). Заштрихуйте области, находясь в которых наблюдатель сможет увидеть ровно \(n\) изображений источника \(S\); принять \(n = 0, 1, 2, 3, 4, 5\).

▶ОтветСкрыть
Области, в которых наблюдается 0, 1, 2 и 3 изображения источника, показаны на рис. 71 (цифры указывают число наблюдаемых изображений).
▶РешениеСкрыть
Идущий от источника света \(S\) луч может (рис. 66):

— не отражаться от зеркал;
— отразиться только от зеркала \(З_1\);
— отразиться только от зеркала \(З_2\);
— отразиться от зеркал \(З_1\) и \(З_2\);
— отразиться от зеркал \(З_2\) и \(З_1\).
В двух последних случаях луч света после отражений изменяет своё направление на противоположное, и поэтому в дальнейшем он отражаться от зеркал не будет.
В системе зеркал образуются следующие изображения источника света \(S\): \(S_1\) при отражении в зеркале \(З_1\); \(S_2\) в зеркале \(З_2\); \(S_3\) сначала в зеркале \(З_1\), затем в зеркале \(З_2\) (либо сначала в зеркале \(З_2\), а затем в зеркале \(З_1\)).
Изображение \(S_1\) будет наблюдаться в области 1 (рис. 67), изображение \(S_2\) — в области 2 (рис. 68).


Изображение \(S_3\), полученное в результате отражения сначала от зеркала \(З_1\), затем от зеркала \(З_2\), будет наблюдаться в области \(3'\) (рис. 69); это же изображение, полученное в результате отражения сначала от зеркала \(З_2\), затем от зеркала \(З_1\), — в области \(3''\) (рис. 70).


Ответ к задаче представлен на рисунке 71. Цифры 0, 1, 2, 3 показывают количество изображений, наблюдаемых в каждой из областей.

зад 5 Флажок на верёвке
С высокого берега озера за верёвку подтягивают лодку. К верёвке привязан флажок (см. рисунок). В момент, когда флажок оказался в точке \(C\) посередине между \(A\) и \(B\), верёвка была направлена под углом \(\alpha = 60^\circ\) к горизонту. Найдите скорость флажка в этот момент, если известно, что скорость лодки \(u = 1\) м/с.

▶ОтветСкрыть
\(v = u\sqrt{\cos^2\alpha + \dfrac{1}{4}\sin^2\alpha} \approx 0{,}66\) м/с.
▶РешениеСкрыть
Рассмотрим проекции скорости флажка в точке \(C\) на направления вдоль верёвки и перпендикулярно ей (рис. 72):

\[v_{\text{п}} = u_{\text{п}} = u\cos\alpha,\] где \(u_{\text{п}}\) — проекция скорости лодки на направление \(AB\).
В системе отсчёта, движущейся со скоростью \(v_{\text{п}}\), нос лодки (точка \(B\)) и флажок в данный момент времени движутся вокруг общего центра (точки \(A\) на берегу) со скоростями \(u_L\) и \(v_L\) соответственно. Так как \(\dfrac{AB}{AC} = 2\), то \[v_L = \dfrac{1}{2}u_L = \dfrac{1}{2}u\sin\alpha.\] Тогда \[v = \sqrt{v_{\text{п}}^2 + v_L^2} = u\sqrt{\cos^2\alpha + \dfrac{1}{4}\sin^2\alpha} \approx 0{,}66\text{ м/с}.\]
зад 6 Груз на резиновом жгуте
Горизонтальная платформа массы \(M = 300\) г подвешена на резиновом жгуте \(AB\) (см. рисунок). Жгут проходит сквозь отверстие в грузе массы \(m = 100\) г. Система находится в равновесии. Затем груз отпускают без начальной скорости с высоты \(h\) относительно платформы. Найдите, при каком минимальном значении \(h\) жгут порвётся, если его максимально допустимое удлинение \(x_{\text{к}} = 8\) см. Зависимость силы натяжения жгута от его удлинения \(F(x)\) приведена на втором рисунке. Удар груза о платформу считать абсолютно неупругим.


▶ОтветСкрыть
\(h \approx 20\) см.
▶РешениеСкрыть
Введём обозначения: \(x_{\text{н}}\) — начальное положение равновесия платформы, \(E(x)\) — потенциальная энергия растянутого жгута (рис. 73). Поскольку в положении равновесия платформы \(F(x_{\text{н}}) = Mg = 3\) Н, то из графика находим \(x_{\text{н}} = 3\) см. При падении с высоты \(h\) скорость груза в момент удара о платформу равна \(v = \sqrt{2gh}\). В процессе удара груза о платформу импульс системы «груз–платформа» сохраняется:

\(mv = (M + m)u\). Сразу после удара её скорость \[u = \dfrac{m}{M + m}\sqrt{2gh}.\qquad (1)\] Воспользуемся законом сохранения энергии: \[E(x_{\text{н}}) - (M + m)gx_{\text{н}} + \dfrac{M + m}{2}u^2 = E(x_{\text{к}}) - (M + m)gx_{\text{к}}.\qquad (2)\] Так как разность между \(E(x_{\text{к}})\) и \(E(x_{\text{н}})\) равна работе силы натяжения жгута, то её можно найти как площадь под графиком \(F(x)\), приведённым в условии задачи: \[E(x_{\text{к}}) - E(x_{\text{н}}) \approx 25\text{ Н}\cdot\text{см} = 0{,}25\text{ Дж}.\qquad (3)\] Подставив выражение (1) в уравнение (2), получим \[h = \dfrac{M + m}{m^2g}\bigl(E(x_{\text{к}}) - E(x_{\text{н}})\bigr) - \left(\dfrac{M + m}{m}\right)^2(x_{\text{к}} - x_{\text{н}});\] используя данные графика \(F(x)\) и (3), находим \[h \approx 20\text{ см}.\]
зад 7 Медный и стальной стержни
В теплоизолированном сосуде находится смесь воды и льда при температуре \(t_1 = 0\) °С. Через стенку в сосуд вводится торец медного стержня, боковые стенки которого покрыты теплоизолирующим слоем. Другой торец стержня погружен в воду, кипящую при атмосферном давлении. Через время \(\tau_{\text{м}} = 15\) мин весь лёд в сосуде растаял. Если бы вместо медного стержня в этом эксперименте был использован стальной стержень того же сечения, но другой длины, то весь лёд растаял бы через время \(\tau_{\text{с}} = 48\) мин.

Стержни соединяют последовательно (см. рисунок). Какой будет температура \(t\) в месте соприкосновения медного и стального стержней? Рассмотрите два случая:
кипящая вода соприкасается с торцом медного стержня;
кипящая вода соприкасается с торцом стального стержня.
▶ОтветСкрыть
1) \(t = \dfrac{\beta t_2 + t_1}{1 + \beta} \approx 76\) °С; 2) \(t = \dfrac{t_2 + \beta t_1}{\beta + 1} \approx 23{,}8\) °С, где \(\beta = \tau_{\text{с}}/\tau_{\text{м}} = 3{,}2\), \(t_2 = 100\) °С; время плавления \(\tau = \tau_{\text{с}} + \tau_{\text{м}} = 63\) мин, одинаково в обоих случаях.
▶РешениеСкрыть
Тепловой поток, т.е. количество теплоты, передаваемой в единицу времени по стержню с заданными значениями длины и поперечного сечения, зависит от материала стержня и разности температур на его концах. Когда медный и стальной стержни использовались поодиночке, по ним от кипящей воды поступало одинаковое количество теплоты \(Q\), необходимое для плавления всей массы льда: \[Q = K_{\text{м}}(t_2 - t_1)\tau_{\text{м}} = K_{\text{с}}(t_2 - t_1)\tau_{\text{с}},\] где \(K_{\text{м}}\) и \(K_{\text{с}}\) — коэффициенты пропорциональности для меди и стали соответственно, \(t_2 = 100\) °С — температура кипящей воды. Отсюда \[\dfrac{K_{\text{м}}}{K_{\text{с}}} = \dfrac{\tau_{\text{с}}}{\tau_{\text{м}}} = \beta = 3{,}2.\] При последовательном соединении стержней по ним протекают одинаковые тепловые потоки. Для случая 1, когда в кипящую воду погружен торец медного стержня, имеем \[K_{\text{м}}(t_2 - t) = K_{\text{с}}(t - t_1),\] где \(t\) — температура в месте соприкосновения стержней. Отсюда следует \[t = \dfrac{\beta t_2 + t_1}{1 + \beta} = 76\text{ °С}.\] Аналогично для случая 2, когда в кипящую воду погружен торец стального стержня, получим \[t = \dfrac{t_2 + \beta t_1}{\beta + 1} = 23{,}8\text{ °С}.\] Время \(\tau\), необходимое для плавления всей массы льда при последовательном соединении стержней, находим из соотношения \[Q = K_{\text{м}}(t_2 - t_1)\tau_{\text{м}} = K_{\text{м}}(t_2 - t)\tau,\qquad (1)\] откуда \[\tau = \tau_{\text{м}}\dfrac{t_2 - t_1}{t_2 - t} = \tau_{\text{с}} + \tau_{\text{м}} = 63\text{ мин}.\] Соотношение (1) записано для случая 1. Для определения \(\tau\) можно использовать и другие аналогичные соотношения.
Время \(\tau\) в случаях 1 и 2 одинаково.
зад 8 Резисторы с перемычками
Электрическая цепь составлена из семи последовательно соединённых резисторов: \(R_1 = 1\) кОм, \(R_2 = 2\) кОм, \(R_3 = 3\) кОм, \(R_4 = 4\) кОм, \(R_5 = 5\) кОм, \(R_6 = 6\) кОм, \(R_7 = 7\) кОм и четырёх перемычек (см. рисунок). Входное напряжение \(U = 53{,}2\) В. Укажите, в каком из резисторов сила тока минимальна. Найдите эту силу тока. В каком из резисторов сила тока максимальна? Найдите её.

▶ОтветСкрыть
Минимальна в \(R_5\): \(I_{\min} = 2\) мА; максимальна в \(R_4\): \(I_{\max} = U/R_4 = 13{,}3\) мА.
▶РешениеСкрыть
Рассмотрим эквивалентную схему цепи (рис. 74).

Сопротивление \(R_{1,5}\) параллельно соединённых резисторов \(R_1\) и \(R_5\) равно \[R_{1,5} = \dfrac{R_1R_5}{R_1 + R_5} = \dfrac{5}{6}\text{ кОм}.\] Аналогично, \[R_{2,6} = \dfrac{3}{2}\text{ кОм и }R_{3,7} = \dfrac{21}{10}\text{ кОм}.\] Таким образом, сопротивление всей верхней цепочки из 6 резисторов \[R = R_{1,5} + R_{2,6} + R_{3,7} = 4\dfrac{13}{30}\text{ кОм}.\] Поскольку \(R > R_4\), то сила тока, протекающего через \(R_4\), будет максимальной: \(I_{\max} = \dfrac{U}{R_4} = 13{,}3\) мА. Сила тока, протекающего через верхнюю цепочку, \(I = \dfrac{U}{R} = 12\) мА.
Суммарная сила токов, протекающих через пары параллельных резисторов, одинакова для каждой пары; в паре же силы токов относятся друг к другу обратно пропорционально сопротивлениям. Отсюда следует, что сила тока, протекающего через \(R_5\), будет минимальной: \(I_{\min} = 2\) мА.
