ВсОШ, 2004/05, заключительный этап, 11 класс, экспериментальный тур

2 задачи
PDF: условия · с ответами · с решениями

зад 1 Трансформатор

Электрические цепи › Колебательный контур и переменный токТрансформаторПереходные процессы в RL- и RLC-цепях, диод и катушкаИзмерения и погрешностисложность 6/10

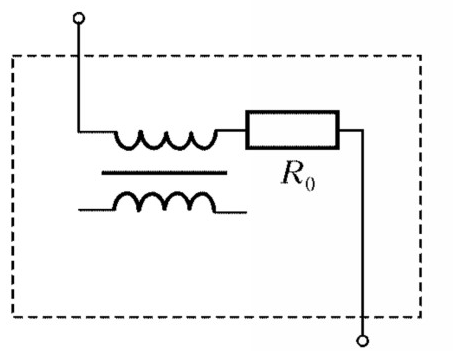

В коробке собрана цепь (рис.). В цепь последовательно с резистором \(R_0\) включена первичная обмотка маломощного трансформатора. Определите:

Рисунок

  1. сопротивление \(r\) первичной обмотки на постоянном токе;

  2. активное сопротивление \(R\) первичной обмотки на переменном токе частотой \(f = 50\) Гц;

  3. индуктивность \(L\) первичной обмотки;

  4. тепловую мощность \(P\), выделяющуюся в железном сердечнике трансформатора в условиях эксперимента.

Оборудование: электрическая цепь (см. рис.); низковольтный источник тока частотой \(f = 50\) Гц; резистор \(R_0\); мультиметр; миллиметровая бумага.

▶ПодсказкаСкрыть
Подсказка

Измерьте действующие напряжения на резисторе, на обмотке и на всей цепи и постройте векторную диаграмму напряжений: треугольник из трёх известных сторон даёт сдвиг фаз, а значит, активную и реактивную составляющие напряжения на обмотке.

зад 2 Дифракционная решётка

Волновая оптика и электромагнитные волны › ДифракцияДифракционная решёткаИзмерения и погрешностисложность 5/10

Определите с наибольшей точностью период \(d\) дифракционной решётки.

Оборудование: дифракционная решётка; лазер с неизвестной длиной волны (лазерная указка); компакт-диск с шириной дорожки \(d_0 = 1{,}6\) мкм; миллиметровая бумага; пластилин.

ВНИМАНИЕ: во избежание повреждения сетчатки не направляйте свет лазера в глаза; лазер следует включать только на время измерений.

▶ПодсказкаСкрыть
Подсказка

Компакт-диск работает как отражательная решётка с известным периодом: по углам дифракции на нём найдите длину волны лазера, а затем по ней — период исследуемой решётки.

Источник: Всероссийская олимпиада школьников по физике, 2004/05, заключительный этап, 11 класс, экспериментальный тур — условия. Задачи перенабраны на botay.pro, решения — по официальным.
