зад 1 Параметры нити накала

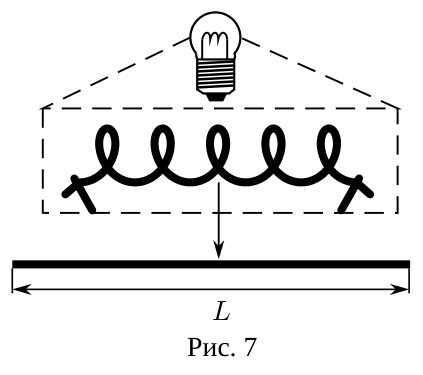

В данной задаче предлагается с помощью имеющегося оборудования исследовать электрическую характеристику лампочки и определить длину нити накала лампочки \(L\), а также её средний диаметр \(d\) (рис. 7). В данном случае под длиной нити накала подразумевается длина раскрученной спирали, то есть проволоки, из которой сделана нить. Для проведения эксперимента и обработки данных могут пригодиться приведённые ниже теоретические сведения.

Известно, что тело с площадью поверхности \(S\), нагретое до абсолютной температуры \(T\), излучает мощность \(P = \sigma S T^4\), где \(\sigma = 5{,}67\cdot 10^{-8}\) Вт\(\cdot\)м\(^{-2}\cdot\)К\(^{-4}\) — постоянная Стефана–Больцмана. При температурах нити накала, близких к температуре окружающей среды, основную роль в отводе тепла от спирали играет теплопередача. Однако уже при температурах нити накала \(T > 700\) К теплопередачей можно пренебречь и считать, что вся энергия уходит с излучением.
Удельное сопротивление металлов зависит линейно от температуры в достаточно большом диапазоне температур, в частности для вольфрама этот диапазон 300 К — 2500 К. Температурная зависимость удельного сопротивления вольфрама имеет вид \(\rho = \rho_0\left(1 + \alpha(T - T_0)\right)\), где \(\alpha = 5{,}1\cdot 10^{-3}\) К\(^{-1}\) — его температурный коэффициент сопротивления, \(\rho_0 = 5{,}5\cdot 10^{-8}\) Ом\(\cdot\)м — удельное сопротивление при комнатной температуре \(T_0 = 293\) К.
Используя имеющееся оборудование, соберите схему для снятия вольт-амперной характеристики лампочки. Зарисуйте схему в вашем отчёте.

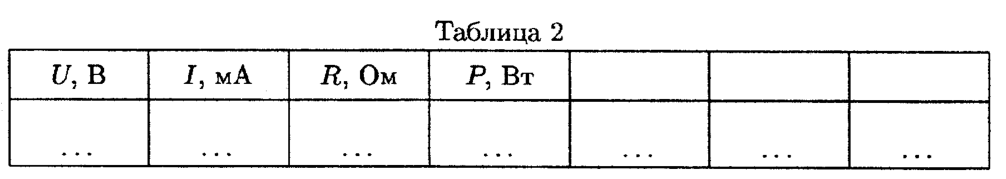

Снимите зависимость силы тока, протекающего через нить накала лампочки, от приложенного к ней напряжения и заполните таблицу 2. Рекомендуется снять не менее 10 точек в диапазоне напряжений 1–6 В и не менее 10 точек в диапазоне 0,0–1,0 В.
Постройте график зависимости мощности лампочки от её сопротивления. Используя теоретические предположения об исследуемой зависимости, выберите такие координаты для построения графика, в которых большая его часть получится линейной.
Используя график, а также приведённые выше формулы, определите площадь \(S\) поверхности нити накала лампочки. Оцените погрешность полученного результата.
Постройте график зависимости силы тока от напряжения в диапазоне напряжений 0–1,0 В. Используя график, определите сопротивление \(R_0\) нити накала в «холодном состоянии», то есть когда её температура близка к температуре окружающей среды.
Определите по имеющимся данным длину \(L\) нити накала, а также её диаметр \(d\). При этом тепловым расширением можно пренебречь и считать, что размеры нити не зависят от температуры.

ВНИМАНИЕ. Запрещается подавать на лампочку напряжение выше 6 В.
Оборудование. Источник постоянного тока с регулируемым напряжением, вольтметр, резистор с сопротивлением \(R_1 = 10{,}0\) Ом, лампочка накаливания от карманного фонарика с номинальным напряжением 6,3 В.
▶ПодсказкаСкрыть
Для пункта 3 подумайте, какую функцию от мощности нужно взять, чтобы она линейно зависела от температуры. Для пункта 5 касательная к графику \(I(U)\) в нуле даёт обратную величину \(R_0\) при малых токах.
▶ОтветСкрыть
4) \(S = \dfrac{(kR_0\alpha)^4}{\sigma}\); 6) \(L = \sqrt[3]{\dfrac{S^2 R_0}{4\pi\rho_0}}\), \(d = 2r\), где \(r = \sqrt[3]{\dfrac{S\rho_0}{2\pi^2 R_0}}\).
▶РешениеСкрыть
Соберём схему для снятия вольт-амперной характеристики (рис. 17). При этом для определения силы тока будем измерять напряжение на резисторе с известным сопротивлением. Так как вольтметр один, будем подключать его попеременно то к лампочке, то к резистору. Тогда, воспользовавшись законом Ома, можно найти силу тока. Снимем зависимость силы тока, протекающего через лампочку, от приложенного напряжения в диапазоне 0–6 В с шагом в 0,5 В. Посчитаем для каждого значения напряжения выделяющуюся мощность и сопротивление нити накала по формулам \(P = UI\), \(R = U/I\).

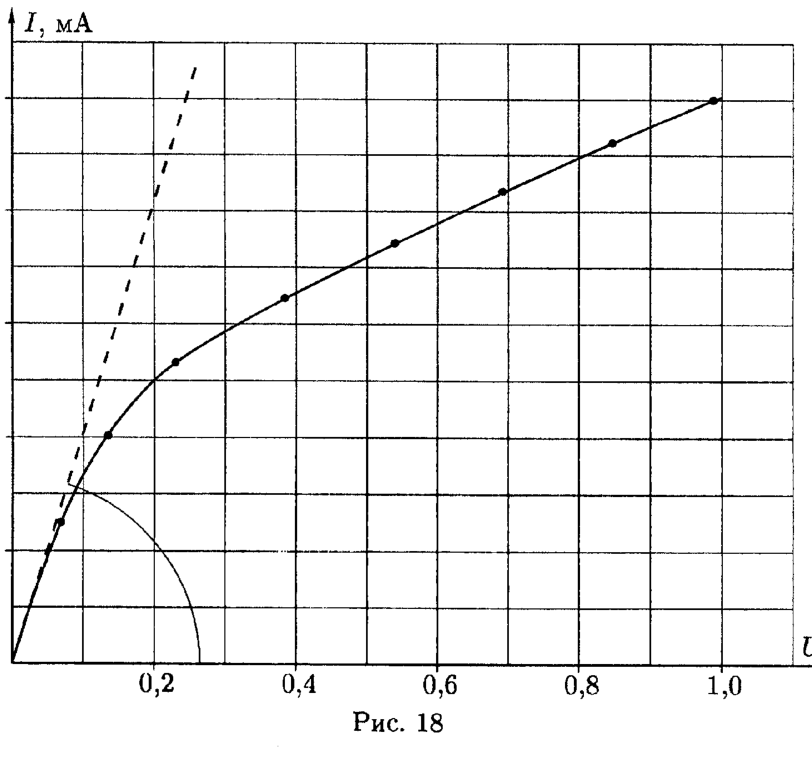

Из формулы \(\rho = \rho_0(1 + \alpha(T - T_0))\) явно следует аналогичное выражение для сопротивления нити: \[R = R_0\bigl(1 + \alpha(T - T_0)\bigr),\] причём \(R_0\) находится как предельное отношение \(R = U/I\) при очень малых токах и напряжениях, когда нить лампочки вообще не светится. Построив зависимость \(I(U)\) в диапазоне напряжений 0–1,0 В с шагом 0,1 В, можно определить \(R_0\) графически через угловой коэффициент касательной к графику в нуле (рис. 18).

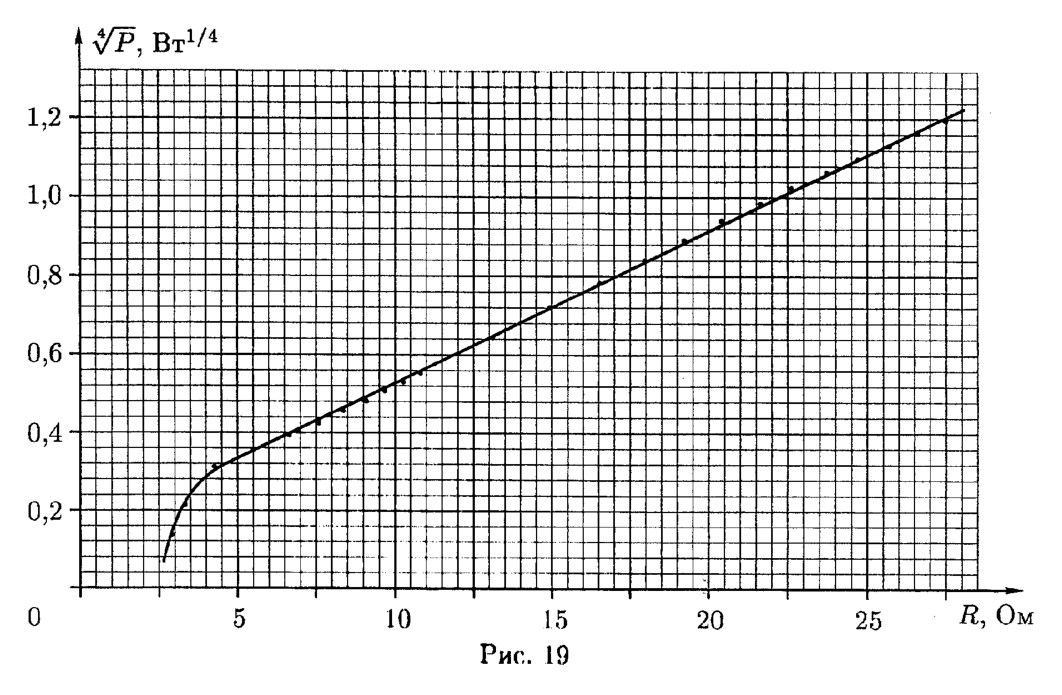

Зависимость \(R(T)\) имеет линейный характер. Чтобы график зависимости \(P(R)\) был линейным (при больших \(P\)), необходимо взять некоторую функцию от мощности \(P\) такую, чтобы она также линейно зависела от температуры \(T\). При этом \(P\) и \(R\) будут линейно зависеть от общего неизвестного параметра — температуры \(T\). Простейшей функцией является \(\sqrt[4]{P} = \sqrt[4]{\sigma S}\,T\). Поэтому график стоит строить в координатах \((R, \sqrt[4]{P})\) (рис. 19). В этом случае при сопротивлениях \(R\), близких к \(R_0\), график будет вести себя нелинейно, так как тогда существенную роль в тепловых потерях играет теплопередача окружающей среде. При больших же температурах и, соответственно, сопротивлениях график ведёт себя линейно, причём угловой коэффициент равен \[k = \frac{\Delta\sqrt[4]{P}}{\Delta R} = \frac{\sqrt[4]{\sigma S}\cdot\Delta T}{R_0\alpha\,\Delta T} = \frac{\sqrt[4]{\sigma S}}{R_0\alpha}.\] Отсюда несложно найти площадь поверхности нити накала \[S = \frac{(kR_0\alpha)^4}{\sigma}.\]

Нить накала представляет собой тонкую проволоку, то есть её можно считать длинным тонким цилиндром радиуса \(r\) и длины \(L\). Тогда площадь поверхности этого цилиндра (при этом площадью торцов можно пренебречь) будет \(S = 2\pi r L\). С другой стороны, известно, что \(R_0 = \rho_0 L/S_0\), где \(S_0 = \pi r^2\) — площадь сечения проволоки. Используя последние три выражения, легко найти: \[r = \sqrt[3]{\frac{S\rho_0}{2\pi^2 R_0}} \quad\text{и}\quad L = \sqrt[3]{\frac{S^2 R_0}{4\pi\rho_0}}.\] Диаметр нити накала будет равен \(d = 2r\).
зад 2 Линза Френеля

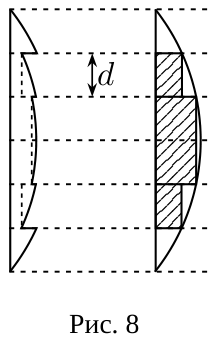

«Плоская» линза Френеля, используемая в настоящей работе, состоит из отдельных концентрических колец шириной \(d\). Каждое такое кольцо в радиальном сечении представляет из себя призму, гипотенузная грань которой имеет один и тот же радиус кривизны \(R\) (рис. 8). Все кольца работают как элементы обычной плоско-выпуклой линзы.

Качество изображений, получаемых с помощью линз Френеля, значительно уступает качеству изображений, которые дают хорошие линзы. Но линзы Френеля имеют небольшой вес и они дешевы, что и определяет их применение.
Вам предлагается при помощи выданного оборудования определить некоторые параметры линзы Френеля.
Определите фокусное расстояние \(F\) линзы, не используя лазер.
Определите радиус кривизны \(R\) сферической поверхности, не используя лазер.
Определите показатель преломления \(n\) материала линзы.
Определите расстояние \(d\) между соседними кольцевыми сегментами, используя явление дифракции.
Оборудование. Лазерная указка (длину волны лазера примите равной \(\lambda = 650 \pm 10\) нм), диодный фонарик, линза Френеля, 3 листа бумаги формата А4, измерительная лента, линейка длиной 30 см, подставка под экран, подставка под линзу (прямоугольный брусок с прорезью), подставка под лазер, кнопки канцелярские, круглый карандаш, скотч, ножницы (выдаются по требованию), миллиметровая бумага.
▶ПодсказкаСкрыть
Для пунктов 1 и 2 удобно использовать метод Бесселя: при фиксированном расстоянии от источника до экрана линза даёт чёткое изображение в двух положениях. Для пункта 4 рассмотрите линзу как отражательную дифракционную решётку.
▶ОтветСкрыть
1) \(F = \dfrac{L}{4} - \dfrac{l^2}{4L}\) (при \(L > 4F\)); 2) \(R = \dfrac{Fc}{F - c}\); 3) \(n = 1 + \dfrac{R}{F}\); 4) \(d = k\lambda\), где \(k\) — угловой коэффициент графика зависимости \(m(\sin\beta)\).
▶РешениеСкрыть

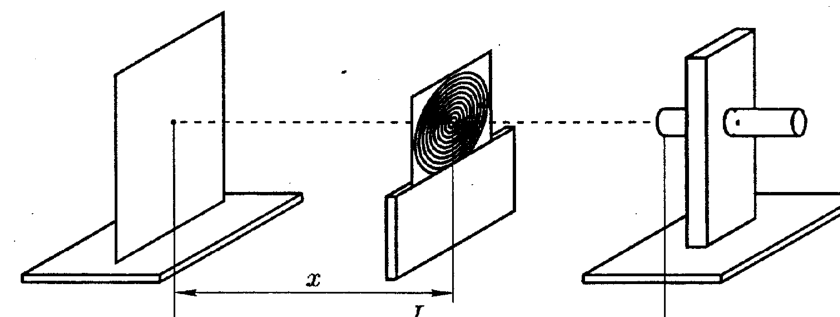

1. Определим фокусное расстояние линзы Френеля. Для этого удобно воспользоваться методом Бесселя. Соберём схему, изображённую на рисунке 20. В качестве источника используем фонарик.

Запишем формулу тонкой линзы \[\frac{1}{F} = \frac{1}{x} + \frac{1}{L - x},\] где \(L\) — расстояние от источника до экрана, \(x\) — расстояние от источника до линзы. Откуда после алгебраических преобразований получим \[x^2 - Lx + FL = 0.\] При заданном \(L\) возможны два значения \(x\), при которых изображение оказывается сфокусированным на экране: \[x_{1,2} = \frac{L \pm \sqrt{L^2 - 4FL}}{2}.\] Уравнение имеет действительные корни при \(L > 4F\). Расстояние между двумя положениями линзы Френеля, при которых получается чёткое изображение источника: \[l = |x_2 - x_1| = \sqrt{L^2 - 4FL}, \quad\text{откуда}\quad F = \frac{L}{4} - \frac{l^2}{4L}.\] Если подобрать \(L = 4F\), то погрешность \(\varepsilon_F = \varepsilon_L\), при этом точность измерений будет практически зависеть только от точности фокусировки. Опыт проведём несколько раз, результаты усредним.

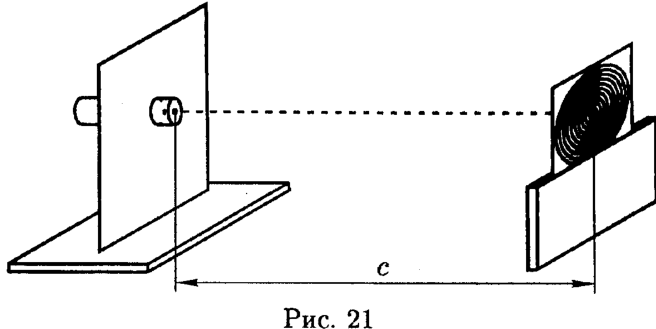

2. Определим радиус кривизны \(R\) выпуклой поверхности линзы Френеля. С помощью карандаша делаем в экране отверстие для диодного фонарика. Соберём рабочую схему (рис. 21). Линза должна быть повёрнута к экрану плоской стороной. Тогда свет, отразившийся от ребристой поверхности, сфокусируется на экране на некотором расстоянии \(c\). Получается, что свет проходит через систему «линза — вогнутое зеркало — линза». Поскольку оптические силы вплотную расположенных оптических приборов складываются: \[\frac{1}{c} + \frac{1}{c} = \frac{1}{F} + \frac{2}{R} + \frac{1}{F}, \quad\text{откуда}\quad R = \frac{Fc}{F - c}.\] Расстояние \(c\) измеряем при помощи измерительной ленты.

3. Вычислим показатель преломления \(n\) материала, из которого изготовлена линза. Связь между радиусом кривизны плоско-выпуклой линзы и её оптической силой: \[D = \frac{1}{F} = (n - 1)\frac{1}{R}, \quad\text{откуда}\quad n = 1 + \frac{R}{F}.\]

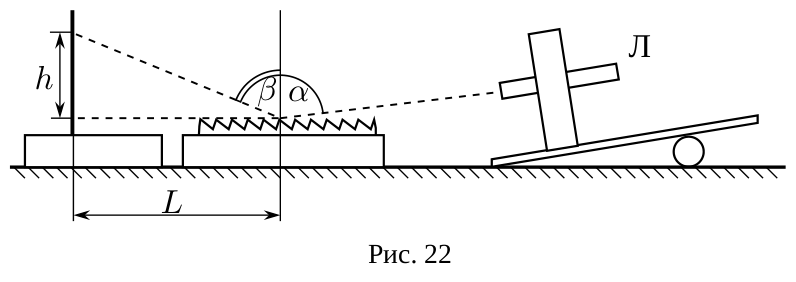

4. Определим расстояние \(d\) между соседними кольцевыми сегментами. Для этого используем линзу как отражательную дифракционную решётку. Соберём оптическую схему (рис. 22).

Запишем условие наблюдения максимума: \[d(\sin\beta - \sin\alpha) = m\lambda, \quad\text{где}\quad \sin\beta = \frac{L}{\sqrt{L^2 + h^2}}.\] Здесь угол \(\beta\) — угол между вертикалью и направлением на максимум порядка \(m\). Мы не знаем, где находится нулевой максимум, поэтому снимем зависимость порядка \(m\) от \(\sin\beta\). График этой зависимости линейный, и его угловой коэффициент равен \(k = d/\lambda\). Построим график и, определив \(k\), найдём \(d = k\lambda\).
Источник: Всероссийская олимпиада школьников по физике, 2009/10, заключительный этап, 11 класс, экспериментальный тур — условия · решения. Задачи перенабраны на botay.pro, решения — по официальным.
