ВсОШ, 2024/25, региональный этап, 9 класс, теоретический тур

5 задач

зад 1 Импульсное ускорение

Механика › КинематикаРавноускоренное движениеГрафические методыВекторы в механикесложность 6/10черновая разметка

Частица двигалась в плоскости \(Oxy\) в положительном направлении оси \(x\) с постоянной скоростью, параллельной оси \(x\). В момент времени \(t = 0\) на неё начала действовать переменная сила, которая лежит в плоскости \(Oxy\). Действие этой силы привело к возникновению ускорения, которое периодически изменяло своё направление. Модуль ускорения при \(t = 0\) был равен \(a\) и через каждый промежуток времени \(2\tau\) уменьшался в 2 раза. На рисунке представлены графики зависимости проекций ускорения частицы от времени за некоторый начальный интервал времени.

Рисунок

Считая известными \(a\) и \(\tau\), определите максимальную и минимальную (по модулю) скорости частицы, которая двигалась под действием этой силы в течение долгого времени. При этом скорость частицы отклонялась от первоначального направления движения на максимальный угол \(\alpha\).

Примечание: сумма бесконечной геометрической прогрессии \(b + bq + bq^2 + bq^3 + \ldots = \sum\limits_{i=0}^{\infty} bq^i = \dfrac{b}{1-q}\), где \(|q| < 1\).

▶ПодсказкаСкрыть
Подсказка

Нарисуйте векторную диаграмму: за каждый интервал \(\tau\) к скорости добавляется отрезок \(a\tau\), \(a\tau/2\), … попеременно вдоль \(y\) и вдоль \(x\). Скорость только растёт, а наибольший угол отклонения достигается либо после первого «шага», либо в пределе — это зависит от \(v_0\).

▶ОтветСкрыть
Ответ

Если \(v_0 \leqslant 2a\tau\): \(v_{\min} = a\tau\operatorname{ctg}\alpha\), \(v_{\max} = a\tau\sqrt{\operatorname{ctg}^2\alpha + 4\operatorname{ctg}\alpha + 8}\); если \(v_0 \geqslant 2a\tau\): \(v_{\min} = 2a\tau(\operatorname{ctg}\alpha - 1)\), \(v_{\max} = \dfrac{2a\tau}{\sin\alpha}\).

▶РешениеСкрыть
Решение

Изобразим с помощью векторной диаграммы как изменялась скорость частицы.

Рисунок

Можно заметить, что скорость частицы монотонно возрастала со временем, значит минимальная по модулю скорость была в начале, а максимальная в конце движения (при очень большом времени). Перегруппируем векторы приращения скоростей.

Рисунок

Воспользовавшись формулой для суммы геометрической прогрессии, получим, что изменение проекции скорости на ось \(x\) за длительное время (бесконечное количество циклов) будет \(2a\tau\). Аналогично изменится и \(y\) компонента скорости. Значит, максимальная скорость в процессе движения: \[v_\infty = \sqrt{(v_0 + 2a\tau)^2 + (2a\tau)^2}.\] Выразим начальную скорость через \(a\tau\). Угол отклонения вектора скорости через время \(\tau\) после начала движения: \(\operatorname{tg}\alpha_1 = (a\tau)/v_0\). Через большое время после начала движения — \(\operatorname{tg}\alpha_\infty = (2a\tau)/(v_0 + 2a\tau)\). Тогда возможны два варианта:

1) если начальная скорость мала, тогда максимальное отклонение вектора скорости будет через \(\tau\) после начала движения: \[\operatorname{tg}\alpha_1 \geqslant \operatorname{tg}\alpha_\infty \;\Rightarrow\; \alpha_1 = \alpha.\]

Рисунок

Рассматриваемый случай реализуется при \(v_0 \leqslant 2a\tau\). Тогда: \[\operatorname{tg}\alpha = \frac{a\tau}{v_0} \;\Rightarrow\; v_{\min} = v_0 = a\tau\cdot\operatorname{ctg}\alpha;\] \[v_{\max} = v_\infty = \sqrt{(a\tau\cdot\operatorname{ctg}\alpha + 2a\tau)^2 + (2a\tau)^2} = a\tau\sqrt{\operatorname{ctg}^2\alpha + 4\operatorname{ctg}\alpha + 8}.\]

2) Если \(v_0 \geqslant 2a\tau\), то максимальное отклонение вектора скорости будет в предельной ситуации (\(\alpha_\infty = \alpha\)).

Рисунок

\[\operatorname{tg}\alpha = \frac{2a\tau}{v_0 + 2a\tau} \;\Rightarrow\; v_{\min} = v_0 = 2a\tau\cdot(\operatorname{ctg}\alpha - 1);\] \[v_{\max} = v_\infty = \frac{2a\tau}{\sin\alpha}.\]

зад 2 Другой уровень

Гидростатика и гидродинамика › ГидростатикаТрубки с жидкостью, U-образные трубкиСила упругости, пружины и их соединениясложность 5/10черновая разметка

Тонкая трубка площадью поперечного сечения \(S\) изогнута в виде перевёрнутой буквы П (см. рисунок). В горизонтальной части трубки находится невесомый поршень, который связан с левой стенкой пружиной. В вертикальных концах трубки в равновесии находятся две жидкости: в левой — жидкость плотностью \(\rho_1\), а в правой — жидкость плотностью \(\rho_2 < \rho_1\). При этом разность уровней верхних границ жидкостей в вертикальных коленах составляет \(\Delta h\), а пружина недеформирована. Коэффициент жёсткости \(k\) пружины подобран таким образом, чтобы при добавлении в левое колено жидкости плотностью \(\rho_1\) разность уровней \(\Delta h\) всё время оставалась постоянной.

Рисунок
  1. Чему равен коэффициент жёсткости \(k\)?

В левую часть трубки добавляют объём \(\Delta V\) жидкости плотностью \(\rho_2\), при этом верхние границы жидкостей в вертикальных частях оказываются на одном уровне.

  1. Определите, какой объём \(\Delta V\) жидкости добавили в левое колено?

Поршень скользит без трения. Жидкость между поршнем и стенками сосуда не подтекает и не выливается из сосуда. Объёмом пружины можно пренебречь, жидкости не смешиваются и не перетекают в другое вертикальное колено. Ускорение свободного падения равно \(g\).

▶ПодсказкаСкрыть
Подсказка

Запишите равновесие поршня: давления столбов жидкости слева и справа плюс сила пружины. Если поршень сдвинулся на \(x\), правый уровень поднялся на \(x\), а левый — на столько, на сколько долили, минус \(x\).

▶ОтветСкрыть
Ответ

1) \(k = (\rho_1 - \rho_2)gS\);  2) \(\Delta V = \dfrac{\rho_1\Delta hS}{\rho_1 - \rho_2}\).

▶РешениеСкрыть
Решение

Так как оба конца трубки открыты в атмосферу, атмосферное давление можно не учитывать. Условие равновесия поршня в начальном положении: \[\rho_1 gh_1S = \rho_2 gh_2S,\] где \(h_1\) и \(h_2\) — высота столба жидкости выше центра поршня в левой и правой частях соответственно. При добавлении жидкости плотностью \(\rho_1\) в левый сосуд поршень сместится на расстояние \(x\) вправо, и на него начнёт действовать сила упругости. Условие равновесия поршня после добавления некоторого количества жидкости: \[\rho_1 gH_1S = \rho_2 gH_2S + kx.\] После перемещения поршня на расстояние \(x\), уровень жидкости в правой части тоже увеличится на \(x\): \[\rho_1 g(h_1 + y)S = \rho_2 g(h_2 + x)S + kx,\] где \(y\) — высота, на которую увеличился уровень жидкости в левом сосуде. Для того чтобы разность высот \(\Delta h\) оставалась постоянной, \(y\) должно равняться \(x\). Тогда: \[k = (\rho_1 - \rho_2)gS.\]

Условие равновесия поршня после добавления в левую часть объёма \(\Delta V\) жидкости плотностью \(\rho_2\): \[\rho_1 g(h_1 - x)S + \rho_2 gzS = \rho_2 g(h_2 + x)S + kx.\] Чтобы верхние границы жидкостей совпадали, высота \(z\) добавленной в левое колено жидкости плотностью \(\rho_2\) должна быть равна: \(z = \Delta h + 2x\). Тогда, с учётом найденного коэффициента жёсткости пружины \(k = (\rho_1 - \rho_2)gS\): \[x = \frac{\rho_2\Delta h}{2(\rho_1 - \rho_2)}.\] Убедимся, что при перемещении поршня на расстояние \(x\) в левой вертикальной части трубки останется жидкость плотностью \(\rho_1\). Условие равновесия поршня в начальный момент: \[\rho_1 gh_1S = \rho_2 g(h_1 + \Delta h)S \;\Rightarrow\; h_1 = \frac{\rho_2\Delta h}{\rho_1 - \rho_2} \;\Rightarrow\; h_1 > x.\] Объём добавленной жидкости может быть найден по формуле: \(\Delta V = S(\Delta h + 2x)\). Подставив в это выражение значение \(x\), найдём \(\Delta V\): \[\Delta V = \frac{\rho_1\Delta hS}{\rho_1 - \rho_2}.\]

зад 3 Не падать

Механика › Кинематические связиКлинья и наклонные поверхностиЗаконы Ньютона, силысложность 5/10черновая разметка

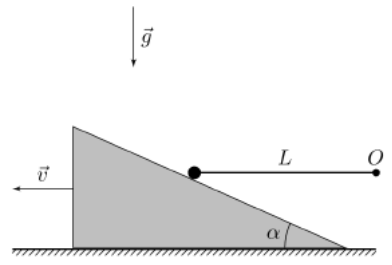

Один конец невесомого жесткого стержня длиной \(L\) с закреплённым на конце маленьким шариком массой \(m\) касается массивного клина с углом \(\alpha\) при основании (см. рисунок). Другой конец стержня шарнирно закреплён в точке \(O\). Систему удерживают в некотором положении, а затем отпускают. В момент, когда стержень горизонтален, шарик отрывается от клина.

Рисунок

Определите скорость \(v\) клина в этот момент.

Ускорение свободного падения \(g\) считайте известным. Трения в системе нет.

▶ПодсказкаСкрыть
Подсказка

В момент отрыва на клин действуют только вертикальные силы, поэтому его ускорение равно нулю, а ускорение шарика направлено вдоль поверхности клина. Разложите ускорение шарика на касательную (\(g\)) и центростремительную (\(u^2/L\)) составляющие и свяжите скорости шарика и клина условием контакта.

▶ОтветСкрыть
Ответ

\(v = \sqrt{\dfrac{gL}{\operatorname{tg}^3\alpha}} = \sqrt{gL\operatorname{ctg}^3\alpha}\).

▶РешениеСкрыть
Решение

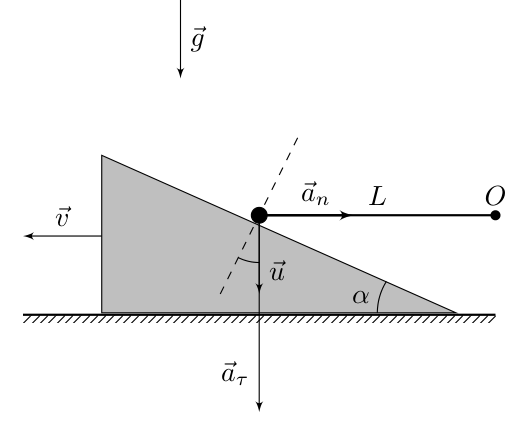

Чтобы шарик скользил по наклонной поверхности без отрыва, необходимо, чтобы проекции скорости \(v\) клина и скорости \(u\) шарика на ось нормальную к поверхности были равны. Запишем кинематическую связь для момента, когда стержень горизонтален: \[u\cos\alpha = v\sin\alpha \;\Rightarrow\; u = v\operatorname{tg}\alpha.\]

Рисунок

Поскольку ось, перпендикулярная наклонной поверхности клина, постоянна по направлению, а проекции скоростей клина и шарика на эту ось одинаковы, то и проекции ускорений клина и шарика на данную ось также равны. После отрыва шарика от клина все действующие на клин силы вертикальны. В результате этого клин начинает двигаться равномерно. Следовательно, в момент отрыва проекция ускорения шарика на нормаль к поверхности клина равна нулю.

Равенство нулю проекции ускорения шарика в момент отрыва можно доказать другим способом: перейдём в поступательно движущуюся систему отсчёта, связанную с клином. В этой системе отсчёта относительное ускорение шарика будет направлено вдоль наклонной поверхности клина. Поскольку в момент отрыва шарика от клина все действующие на клин силы вертикальны, его ускорение равно нулю. Это означает, что в лабораторной системе отсчёта ускорение шарика тоже будет направлено вдоль поверхности клина.

Так как стержень нерастяжимый, движение шарика представляет собой движение по окружности радиусом \(L\). Найдём тангенциальную \(a_\tau\) и нормальную \(a_n\) компоненты ускорения шарика. Запишем второй закон Ньютона в проекциях на вертикальную ось. Так как по условию в рассматриваемый момент шарик отрывается от поверхности клина, на него действует единственная вертикальная сила — сила тяжести. Исходя из этого, получаем: \(ma_\tau = mg \Rightarrow a_\tau = g\). Для нахождения нормальной компоненты ускорения воспользуемся формулой центростремительного ускорения: \[a_n = \frac{u^2}{L}.\]

Далее рассмотрим три возможных способа определения скорости шарика \(u\) в момент отрыва.

Первый способ. Запишем уравнение кинематической связи для проекций ускорений на нормаль к наклонной поверхности клина: \[0 = a_\tau\cos\alpha - a_n\sin\alpha \;\Rightarrow\; a_\tau = a_n\operatorname{tg}\alpha \;\Rightarrow\; g = \frac{u^2}{L}\operatorname{tg}\alpha \;\Rightarrow\; u^2 = gL\operatorname{ctg}\alpha.\]

Второй способ. Второй закон Ньютона для шарика в момент отрыва: \[m\vec a = \vec T + m\vec g.\] Как было доказано ранее, в момент отрыва ускорение шарика в лабораторной системе отсчёта направлено вдоль поверхности клина. Спроецируем второй закон Ньютона на ось перпендикулярную наклонной поверхности клина и получим: \[T\sin\alpha = mg\cos\alpha.\] В этот момент шарик движется по окружности с центром в точке \(O\) и радиусом \(L\), значит \(T = ma_n\). Следовательно: \[\frac{u^2}{L}\sin\alpha = g\cos\alpha \;\Rightarrow\; g = \frac{u^2}{L}\operatorname{tg}\alpha \;\Rightarrow\; u^2 = gL\operatorname{ctg}\alpha.\]

Третий способ. Запишем уравнение кинематической связи для скоростей шарика и клина при скольжении без отрыва в произвольный момент времени: \[u\cos\varphi = v\sin\alpha,\] где \(\varphi\) — угол между стержнем и наклонной плоскостью клина. Возьмём производную по времени от кинематической связи: \[a_\tau\cos\varphi - u\sin\varphi\cdot\omega = a_\text{к}\sin\alpha.\] В рассматриваемый момент \(a_\text{к} = 0\), так как все силы действующие на клин вертикальны, и \(\varphi = \alpha\). Тогда: \[a_\tau = u\omega\operatorname{tg}\alpha = a_n\operatorname{tg}\alpha = \frac{u^2\operatorname{tg}\alpha}{L} \;\Rightarrow\; g = \frac{u^2\operatorname{tg}\alpha}{L} \;\Rightarrow\; u^2 = gL\operatorname{ctg}\alpha.\]

С учётом того, что \(u = v\operatorname{tg}\alpha\), окончательно получим: \[v = \sqrt{\frac{gL}{\operatorname{tg}^3\alpha}} = \sqrt{gL\operatorname{ctg}^3\alpha}.\]

зад 4 Тепловой цикл

Термодинамика и молекулярная физика › ТеплообменНагреватели, КПД нагреваИспарение и кипениеГрафические методысложность 6/10черновая разметка

Экспериментатор Глюк поставил на газовую плиту кастрюлю с водой. Вода имеет неизвестные начальные массу \(M\) и температуру \(t_1\). Ненадолго отвлёкшись, он обнаружил, что большая часть воды уже выкипела. Глюк осознал, что процесс нагревания нужного количества воды придётся начинать сначала. Он выключил плиту, и с небольшим постоянным массовым расходом \(\mu\) стал доливать в кастрюлю холодную воду температурой \(t_\text{х} = 20\,^\circ\text{C}\). Когда масса воды в кастрюльке стала равна начальной, температура воды также оказалась равна начальной температуре.

Рисунок

Диаграмма зависимости температуры воды в кастрюле в течение эксперимента от величины, обратной к общей массе воды в кастрюле (см. рисунок), оказалось, представляет собой замкнутый цикл \(1 - 2 - 3 - 1\), причём времена кипения воды на участке \(2 - 3\) и доливания холодной воды на участке \(3 - 1\) одинаковые. После окончания эксперимента Глюк случайно пролил воду на график, поэтому точка 1, участки \(1 - 2\) и \(3 - 1\) на графике оказались не видны, а единицы измерения одной из осей потеряны.

  1. Считая известным коэффициент полезного действия (КПД) газовой плиты \(\eta = 0{,}5\), массовый расход газа \(\mu_0 = 0{,}14\text{ г/с}\) и удельную теплоту его сгорания \(q = 33\text{ МДж/кг}\), определите полезную мощность плиты \(P\). Здесь коэффициентом полезного действия называется отношение полезной мощности, поступающей к воде в кастрюле, к общей мощности, выделяющейся при сгорании газа.

  2. Определите массовый расход холодной воды \(\mu\) на участке \(3 - 1\).

  3. Определите температуру \(t_1\) воды в точке 1. Восстановите вид всей диаграммы.

  4. Во сколько раз время \(\tau_{23}\), в течение которого вода кипела на участке \(2 - 3\) больше, чем время \(\tau_{12}\) нагревания воды на участке \(1 - 2\)?

Тепловых потерь нет. Испарением на участках \(1 - 2\) и \(3 - 1\) и теплоёмкостью кастрюли пренебречь. Удельная теплота парообразования воды \(L = 2{,}3\text{ МДж/кг}\), удельная теплоемкость воды \(c = 4200\text{ Дж/(кг}\cdot{}^\circ\text{C)}\), температура кипения воды \(t_{100} = 100\,^\circ\text{C}\).

▶ПодсказкаСкрыть
Подсказка

На участке \(1 - 2\) масса не меняется — он вертикален, так что масса в точке 3 равна \(M/4\). За одинаковое время плита испарила \(3M/4\), а долив принёс те же \(3M/4\); на участке \(3 - 1\) запишите тепловой баланс смешивания и найдите \(t(m)\).

▶ОтветСкрыть
Ответ

1) \(P = \eta\mu_0 q \approx 2{,}3\text{ кВт}\);  2) \(\mu = \mu_0\eta q/L = 1{,}0\text{ г/с}\);  3) \(t_1 = 40\,^\circ\text{C}\), диаграмма — прямоугольный треугольник с вершинами \((1;\,40)\), \((1;\,100)\), \((4;\,100)\);  4) \(\tau_{23}/\tau_{12} \approx 6{,}9\).

▶РешениеСкрыть
Решение

За время \(\Delta\tau\) сжигается \(\Delta m_0 = \mu_0\Delta\tau\) газа, то есть выделяется \(\Delta Q_\text{вся} = \Delta m_0 q\) энергии. Лишь \(\eta\)-ая её часть идёт на нагревание воды \(\Delta Q_\text{эфф} = \eta\Delta Q_\text{вся}\). Тогда эффективная мощность \[P = \frac{\Delta Q_\text{эфф}}{\Delta\tau} = \eta\mu_0 q \approx 2{,}3\text{ кВт}.\]

Заметим, что на участке \(1 - 2\) не происходит изменения массы воды (не происходит испарений и доливаний), т. е. этот участок вертикальный. Обозначим массу воды в точке 1 за \(M\). Уравнение, описывающее испарение на участке \(2 - 3\): \[P\tau_{23} = \left(M - \frac{M}{4}\right)L = \frac{3M}{4}L.\] Уравнение, описывающее доливание воды на участке \(3 - 1\): \[\mu\tau_{31} = M - \frac{M}{4} = \frac{3M}{4}.\] С учётом \(\tau_{23} = \tau_{31}\), получим \[\mu = \frac{P}{L} = \mu_0\frac{\eta q}{L} = 1{,}0\text{ г/с}.\]

Уравнение теплового баланса на участке \(3 - 1\) (\(t_{100} = 100\,^\circ\text{C}\) — температура кипения воды, \(c\) — удельная теплоемкость воды, \(m\) и \(t\) — текущие масса и температура воды на участке \(3 - 1\)): \[c\frac{M}{4}(t_{100} - t) = c\left(m - \frac{M}{4}\right)(t - t_\text{х}).\] Из него следует зависимость температуры воды от её массы на этом участке \[t(m) = t_\text{х} + \frac{M}{4}(t_{100} - t_\text{х})\cdot\frac{1}{m}.\]

Рисунок

Последняя формула показывает линейность участка \(3 - 1\). Температура воды при массе, равной начальной \(M\), равна \(t_1 = t(M) = t_\text{х} + (t_{100} - t_\text{х})/4 = (t_{100} + 3t_\text{х})/4 = 40\,^\circ\text{C}\). Восстановим целостный вид диаграммы — это прямоугольный треугольник с вершинами \((1;\,40)\), \((1;\,100)\), \((4;\,100)\). \[t_1 = 40\,^\circ\text{C}.\]

Уравнение, описывающее нагревание на участке \(1 - 2\): \[P\tau_{12} = cM(t_{100} - t_1).\] Тогда

\[\frac{\tau_{23}}{\tau_{12}} = \frac{3L}{4c(t_{100} - t_1)} \approx 6{,}9.\]

зад 5 Whatметр

Электрические цепи › Постоянный токАмперметры, вольтметры, мостыЗакон Ома, сопротивлениесложность 5/10черновая разметка

Экспериментатор Глюк нашёл на чердаке ваттметр и технический паспорт к нему. В паспорте была схема устройства ваттметра, приведённая на рисунке слева, а также было указано: «Ваттметр выводит на экран модуль произведения показаний амперметра и вольтметра, встроенных внутрь прибора. Контакты 1 и 3 подключены к амперметру с внутренним сопротивлением \(r_A = 5\text{ Ом}\), а контакты 2 и 4 — к вольтметру с внутренним сопротивлением \(R_V =\) ». К сожалению, от времени чернила выцвели, и Глюк не смог разобрать величину сопротивления вольтметра. Кроме того, на приборе не было видно подписей контактов.

Рисунок

Глюк, решив во всём разобраться, собрал цепь, схема которой изображена на рисунке справа. В цепь он включил идеальный источник постоянного напряжения и резистор сопротивлением \(R = 500\text{ Ом}\). Ваттметр, подключённый к цепи, показал значение \(P_1 = 100\text{ Вт}\). Затем Глюк вытащил ваттметр из цепи, повернул его на \(90^\circ\) и снова вставил в цепь. После этого прибор показал значение \(P_2 = 1{,}0\text{ Вт}\). Изображение ваттметра на обеих схемах соответствует его внешнему виду.

  1. Определите внутреннее сопротивление вольтметра \(R_V\), считая, что оно больше сопротивления амперметра (\(R_V > r_A\)).

  2. Можно ли, используя те же самые элементы, собрать цепь так, чтобы ваттметр показал значение \(P_3\) в диапазоне от 5 мВт до 20 мВт? Ответ подтвердите расчётами и приведите либо доказательство невозможности, либо одну схему, удовлетворяющую интервалу.

▶ПодсказкаСкрыть
Подсказка

При повороте на \(90^\circ\) амперметр и вольтметр меняются местами в цепи. Запишите показания ваттметра для обоих включений и возьмите их отношение — напряжение источника сократится; из двух вариантов соответствия оставьте тот, где \(R_V > r_A\).

▶ОтветСкрыть
Ответ

1) \(R_V = 50\text{ кОм}\);  2) можно: например, по схеме из решения (вольтметр последовательно с источником, амперметр параллельно резистору) \(P_3 = P_2(R + r_A)/R_V \approx 10\text{ мВт}\).

▶РешениеСкрыть
Решение

Необходимо проанализировать два возможных варианта подключения и рассчитать показания ваттметра для каждого из них. Обозначим напряжение на выводах идеального источника постоянного напряжения за \(U\).

Рисунок

В случае левой схемы показания амперметра (\(I_1\)) и вольтметра (\(U_1\)): \[\begin{cases} I_1 = \dfrac{U}{R + r_A};\\ U_1 = U. \end{cases}\] По условию показания ваттметра равны произведению показаний амперметра и вольтметра: \[P_1' = I_1U_1 = \frac{U^2}{R + r_A}.\] В случае правой схемы показания амперметра (\(I_2\)) и вольтметра (\(U_2\)): \[\begin{cases} I_2 = \dfrac{U}{r_A};\\ I_V = \dfrac{U}{R + R_V};\\ U_2 = I_VR_V = \dfrac{UR_V}{R + R_V}. \end{cases}\] Тогда показания ваттметра в рассмотренном случае: \[P_2' = I_2U_2 = \frac{U^2}{R + R_V}\cdot\frac{R_V}{r_A}.\] Отношение показаний ваттметра позволяет исключить напряжение источника. \[k = \frac{P_1'}{P_2'} = \frac{R + R_V}{R + r_A}\cdot\frac{r_A}{R_V}.\] Отметим, что индексы 1 и 2 для мощностей в формуле выше не обязаны соответствовать индексам в условии задачи, поскольку нам неизвестно, какая схема была собрана первой. Выразим искомое внутреннее сопротивление вольтметра: \[R_V = \frac{R}{k\dfrac{R + r_A}{r_A} - 1}.\] Подставляем числовые значения, учитывая два возможных варианта соответствия между индексами в условии и нашем решении:

  1. \(k = 100/1 = 100 \Rightarrow R_V \approx 5{,}0\cdot 10^{-2}\text{ Ом}\). Величина получилась меньше сопротивления амперметра, значит этот ответ неверный.

  2. \(k = 1/100 = 0{,}01 \Rightarrow R_V = 50\text{ кОм}\).

Таким образом искомое внутреннее сопротивление вольтметра: \[R_V = 50\text{ кОм}.\]

Рассмотрим схему, изображённую на рисунке.

Рисунок

Сила полного тока в цепи: \[I = \frac{U}{R_V + \frac{Rr_A}{R + r_A}}.\] С учётом неравенства \(R_V \gg R \gg r_A\) получим: \[I = \frac{U}{R_V + \frac{Rr_A}{R + r_A}} \approx \frac{U}{R_V}.\] Силу тока, протекающего через амперметр, с учётом неравенства, можно выразить следующим образом: \[I_A = I\cdot\frac{R}{R + r_A} \approx I = \frac{U}{R_V}.\] Показания вольтметра равны \(U_V = IR_V\), а показания ваттметра: \[P_3 = I_AU_V = I^2R_V = \frac{U^2}{R_V}; \quad U^2 = P_2(R + r_A) \Rightarrow P_3 = \frac{P_2(R + r_A)}{R_V} \approx 10\text{ мВт}.\]

Источник: Всероссийская олимпиада школьников по физике, 2024/25, региональный этап, 9 класс, теоретический тур — условия · решения. Задачи перенабраны на botay.pro, решения — по официальным.
