Белорусская, 2025/26, заключительный этап, 10 класс, теоретический тур

3 задачи

зад 1 Электромагнитный коллаж

Электростатика › КонденсаторыПлоский конденсаторПодвижные пластины, силы в конденсатореГрафические методысложность 6/10

Множество фирм производят оборудование для проведения учебных физических экспериментов (в частности, и разработчики заданий экспериментального тура, который состоится завтра). Это достаточно прибыльный и успешный бизнес (к разработчикам заданий этой олимпиады последнее не относится). Данное задание составлено на основе каталога учебного оборудования (отметим, очень дорогого) известной германской фирмы 3B Scientific.

Задача 1. Напряжение плоского конденсатора.

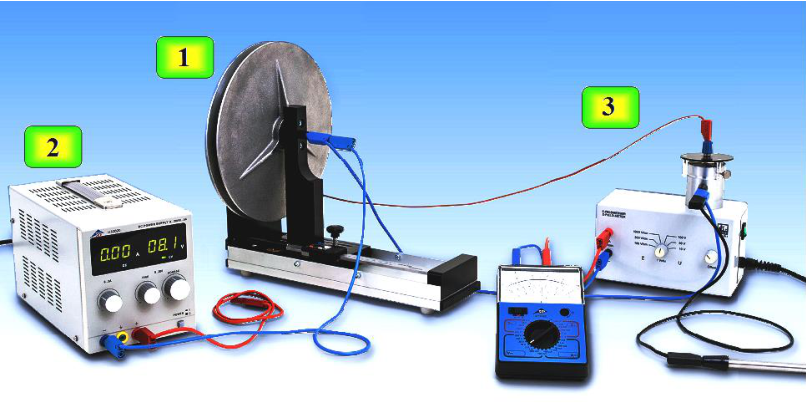

На фотографии показана установка для изучения электрического конденсатора. В состав установки входят: 1 — воздушный конденсатор с круглыми металлическими дисками, диаметр которых равен \(D = 25\) см; один из дисков можно перемещать, изменяя расстояние между дисками \(d\); 2 — источник постоянного напряжения для зарядки конденсатора; 3 — электростатический вольтметр для измерения напряжения на конденсаторе; сопротивление этого вольтметра настолько высоко, что можно пренебречь разрядкой конденсатора за все время проведения измерений.

Рисунок

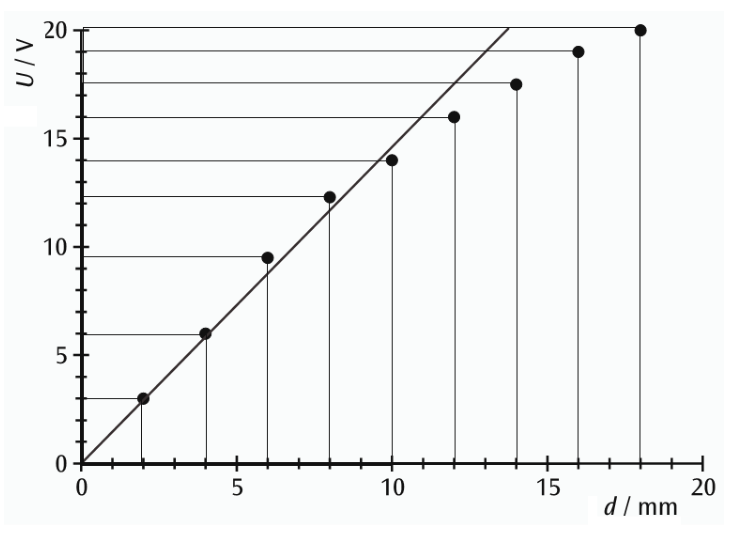

Конденсатор заряжают и отключают от источника. После чего измеряют зависимость напряжения на конденсаторе \(U\) от расстояния между его обкладками \(d\). В Листах ответов приведен график полученной зависимости \(U(d)\). В таблице приведены значения расстояний между обкладками и соответствующих напряжений, снятых с этого графика. Для решения задачи используйте эти данные. Электрическая постоянная равна \(\varepsilon_0 = 8{,}85\cdot 10^{-12}\ \dfrac{\text{Ф}}{\text{м}}\).

Рисунок
Рисунок
  1. Рассчитайте емкость конденсатора \(C_0\) при расстоянии между обкладками \(d_0 = 2{,}0\) мм.

  2. Рассчитайте заряд конденсатора \(Q\) в данном эксперименте.

  3. Приведите формулу, описывающую линейный участок полученной зависимости \(U(d)\).

  4. Качественно объясните, почему полученная зависимость отклоняется от линейной.

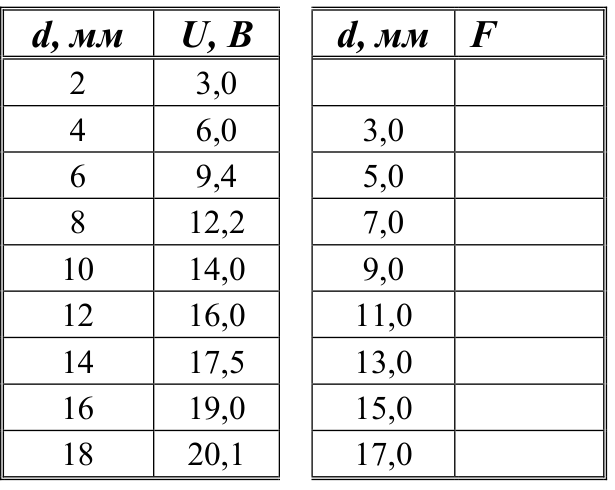

  5. Рассчитайте зависимость силы притяжения дисков от расстояния между ними. Результаты расчетов занесите в таблицу 1. Постройте график полученной зависимости.

  6. Рассчитайте, какая работа \(A\) была совершена при увеличении расстояния между дисками от \(d_0 = 2{,}0\) мм до \(d_1 = 18\) мм.

Задача 2. Сила Лоренца.

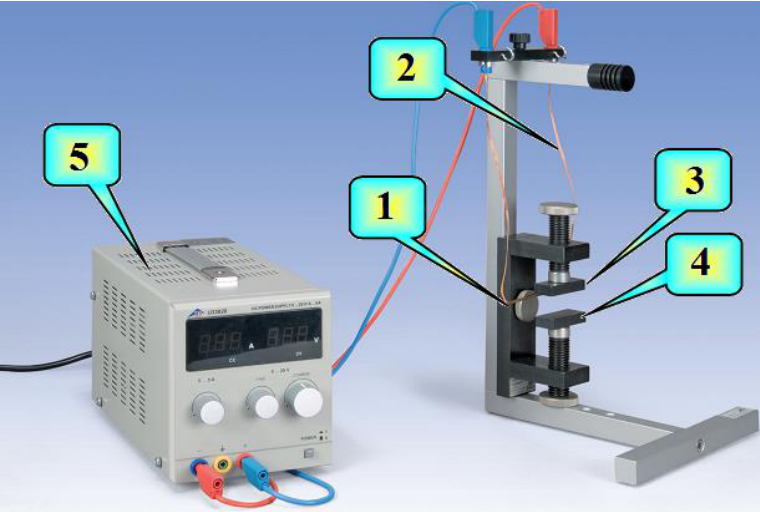

Уточним — в наших учебниках ее называют сила Ампера. На фотографии слева показана установка для изучения силы Лоренца. Медный стержень 1 массы \(m = 6{,}23\) г подвешен на проводах 2. Стержень может двигаться в зазоре полосового магнита 3–4. Для создания электрического тока в стержне используется источник 5, с измерителем силы тока. Справа приведена схема установки вид спереди и вид сбоку, которая, по мнению авторов, «все объясняет». В Листах ответов приведен график, на котором отражены результаты измерений. Вам необходимо теоретически описать проведенный эксперимент, для этого Вы должны решить несколько «ребусов», неявно предложенных авторами приведенного здесь описания.

Рисунок
Рисунок
Рисунок
  1. Запишите формулу, описывающую силу, действующую на стержень.

  2. Кратко опишите, как с помощью данной установки можно измерить силу, действующую на стержень. Укажите, какие величины непосредственно должны быть измерены, приведите формулу для расчета этой силы по результатам измерений. Используйте обозначения, приведенные на схеме.

  3. Объясните, что следует понимать под термином «эффективная длина проводника \(L\)». Как ее можно изменять в ходе эксперимента? Как ее можно рассчитать по результатам дополнительных измерений?

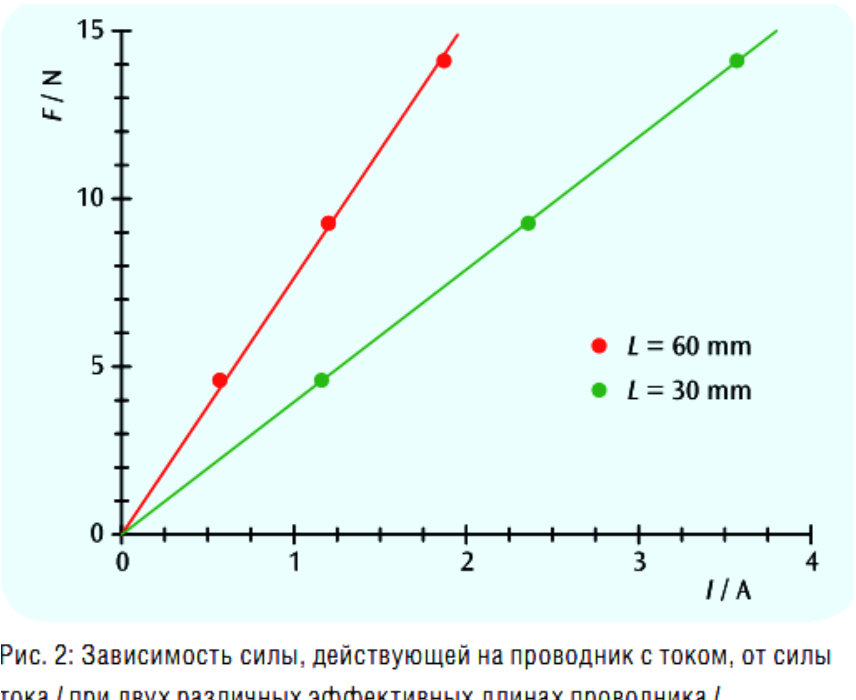

  4. Проверьте, соответствуют ли две приведенные на графике зависимости указанным значениям \(L\). Предложите простой способ уточнения приведенных графиков. Укажите, какой зависимости следует доверять больше. Ответ обоснуйте. Можете провести дополнительные построения на выданном бланке.

  5. Рассчитайте индукцию магнитного поля \(B\) в зазоре магнита. Исправьте вероятную ошибку, допущенную при построении графика.

Задача 3. Изучение закона электромагнитной индукции (ЭМИ) Фарадея.

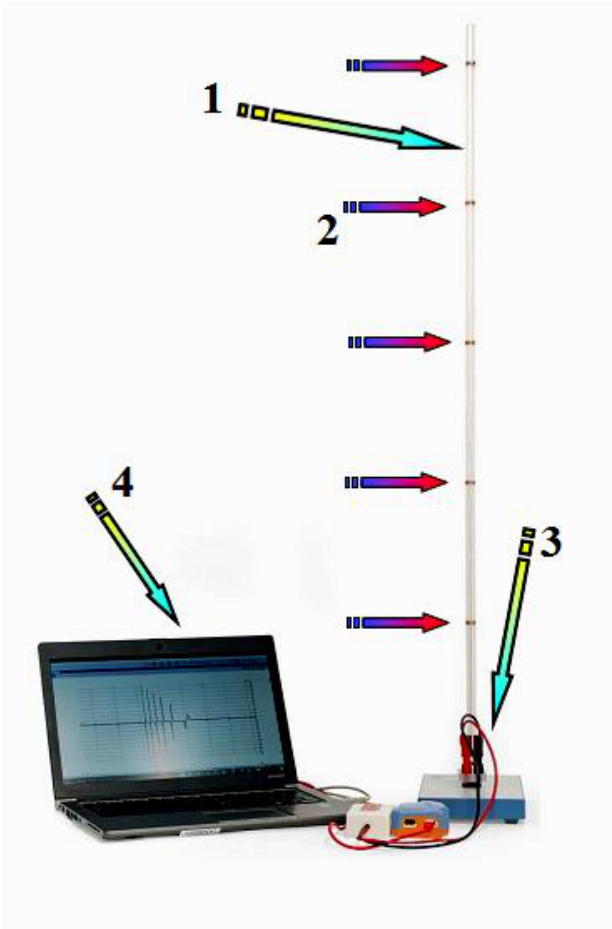

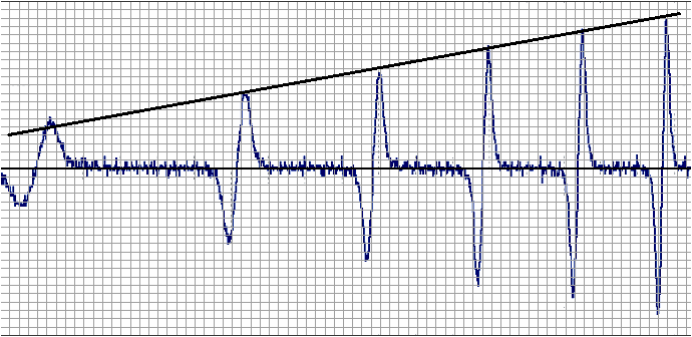

На фотографии показана установка для проверки закона ЭМИ. На вертикальной стеклянной трубке (1) расположены на равных расстояниях небольшие одинаковые проводящие катушки (2) (каждая содержит \(N = 10\) витков). Толщина катушек значительно меньше расстояния между ними. Катушки соединены последовательно и подключены к датчику напряжения (3), который считывает зависимость напряжения от времени и передает их в компьютер, который выводит эти данные на экран в виде зависимости измеренного напряжения от времени. В ходе эксперимента внутрь трубки опускают постоянный магнит вытянутой формы с площадью поперечного сечения \(S_0 \approx 2{,}0\) см\(^2\), который свободно падает внутри трубки. В Листах ответов показаны результаты измерений зависимости напряжения от времени при падении магнита внутри трубки, выведенные на экран монитора. Для Вашего удобства на графике добавлена более густая координатная сетка. Размер одной клеточки сетки 5 мс \(\times\) 5 мВ.

Рисунок
Рисунок
  1. Укажите противоречие между фотографиями установки и экрана монитора.

  2. Используя предоставленный график, определите, можно ли считать падение магнита равноускоренным. Обоснуйте свой вывод.

Не смотря на Ваш ответ на вопрос 3.2, далее считайте, что магнит падает с постоянным ускорением \(g = 10\ \dfrac{\text{м}}{\text{с}^2}\).

  1. По данным графика, рассчитайте расстояние между соседними катушками на трубке.

  2. Рассчитайте (оценочно) индукцию магнитного поля \(B\) внутри катушки.

Не забудьте четко объяснить на рабочих листах, как Вы проводили расчеты: законы, вывод формул, исходные численные данные. Можете проводить дополнительные построения на представленном графике в Листах ответов. Без этого «угаданный» результат оцениваться не будут! В Листы ответов занесите только основные результаты.

▶ПодсказкаСкрыть
Подсказка

Противоречие между фото и экраном — в числе катушек. Для времени падения между соседними катушками используйте два момента прохождения центра магнита, а индукцию оцените по площади под графиком ЭДС, которая равна изменению магнитного потока.

▶ОтветСкрыть
Ответ

1.1) \(C_0 = 2{,}2\cdot 10^{-10}\) Ф \(= 220\) пФ;  1.2) \(Q = 6{,}5\cdot 10^{-10}\) Кл;  1.3) \(U = U_0\,\dfrac{d}{d_0}\);  1.4) краевые эффекты: при увеличении расстояния поле между обкладками перестает быть однородным;  1.5) \(F = \dfrac{C_0 U_0}{2}\,\dfrac{\Delta U}{\Delta d}\) (таблица в решении);  1.6) \(A \approx 4{,}7\cdot 10^{-9}\) Дж;  2.1) \(F = IBL\);  2.2) \(F = mg\,\mathrm{tg}\,\varphi = mg\,\dfrac{x}{\sqrt{x^2 + s^2}}\);  2.3) \(L = b + d\);  2.4) \(I_2/I_1 = L_1/L_2 = 2\), доверять графику при меньшей эффективной длине;  2.5) \(B \approx 0{,}14\) Тл;  3.1) на графике 6 катушек, на фотографии 5;  3.2) да, падение равноускоренное;  3.3) \(l \approx 20\) см;  3.4) \(B \approx 0{,}13\) Тл.

▶РешениеСкрыть
Решение

Задача 1.

1.1. Емкость плоского конденсатора рассчитывается по формуле \[C_0 = \frac{\varepsilon_0 S}{d_0} = \frac{\varepsilon_0\pi D^2}{4 d_0} = 2{,}2\cdot 10^{-10}\ \Phi = 220\ \text{пФ}. \qquad (1)\] 1.2. Заряд конденсатора в данном эксперименте равен \[Q = C_0 U_0 = 6{,}5\cdot 10^{-10}\ \text{Кл}, \qquad (2)\] где \(U_0 = 3{,}0\) В — напряжение на конденсаторе при \(d_0 = 2{,}0\) мм.

1.3. Линейная зависимость описывается функцией \[U = \frac{Q}{C} = \frac{C_0}{C}U_0 = U_0\,\frac{d}{d_0}. \qquad (3)\]

1.4. Отклонение от линейной зависимости связано с так называемыми краевыми эффектами. При увеличении расстояния между обкладками электрическое поле между обкладками перестает быть однородным.

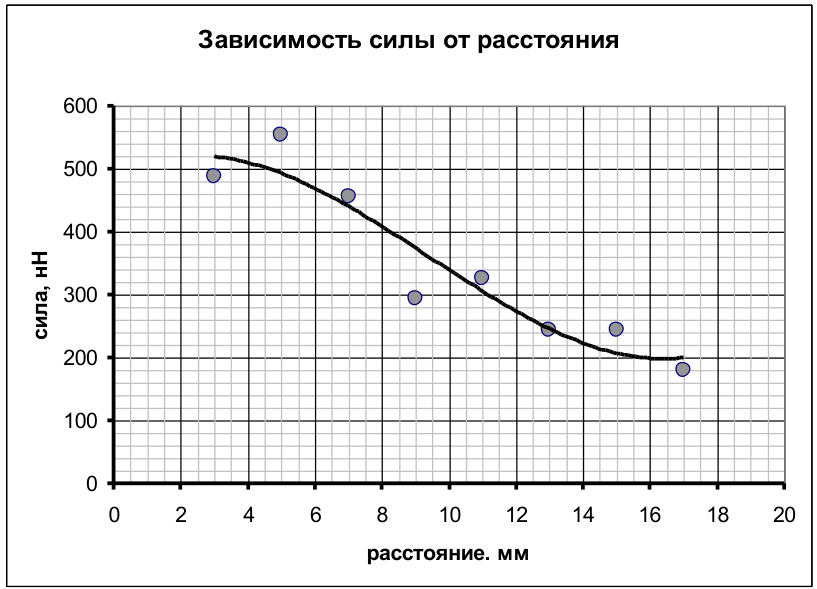

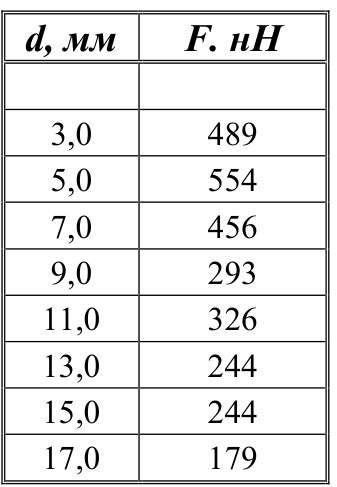

1.5. Сила взаимодействия между пластинами может быть рассчитана по формуле \[\delta A = F\,\Delta d = \Delta W \ \Rightarrow\ F = \frac{\Delta W}{\Delta d}. \qquad (4)\] где \(\Delta W\) — изменение энергии конденсатора при изменении расстояния между его обкладками. Из всех формул для энергии конденсатора \[W = \frac{CU^2}{2} = \frac{Q^2}{2C} = \frac{QU}{2}, \qquad (5)\] следует выбрать последнюю, которая не содержит неизвестную емкость конденсатора. Поэтому силу следует рассчитывать по формуле \[F = \frac{Q}{2}\,\frac{\Delta U}{\Delta d} = \frac{C_0 U_0}{2}\,\frac{\Delta U}{\Delta d}. \qquad (6)\] Результаты расчетов приведены в таблице и на графике.

Рисунок
Рисунок

1.6. Совершенную работу можно рассчитать по формуле \[A = \Delta W = \frac{Q}{2}\,\Delta U = \frac{C_0 U_0}{2}\left(U_{\max} - U_0\right) = 4{,}7\cdot 10^{-9}\ \text{Дж}. \qquad (7)\]

Задача 2.

2.1. Сила Ампера, действующая на проводник в однородном магнитном поле, описывается формулой \[F = IBL. \qquad (1)\]

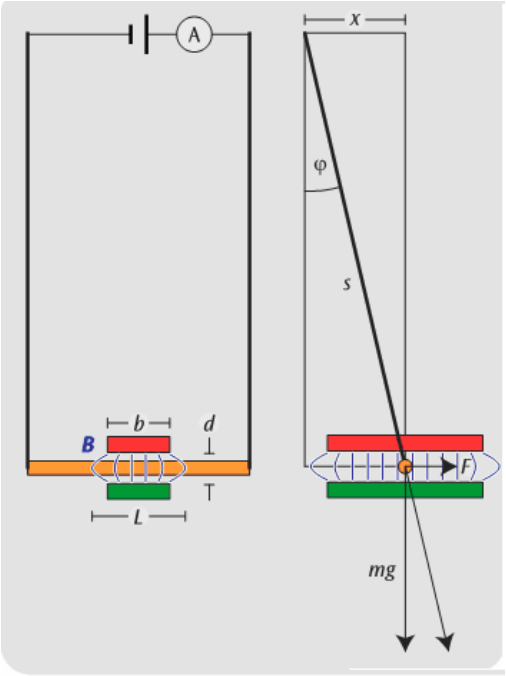

2.2. Силу, действующую на стержень, можно рассчитать по углу отклонения проводов \(\varphi\), на которых подвешен стержень. Для этого можно воспользоваться формулой \[F = mg\,\mathrm{tg}\,\varphi = mg\,\frac{x}{\sqrt{x^2 + s^2}}, \qquad (2)\] где \(x\) — горизонтальное смещение стержня, которое может быть измерено в ходе эксперимента, \(s\) — длина проводов, на которых подвешен стержень.

2.3. «Эффективная длина проводника \(L\)» — длина части проводника, находящегося в магнитном поле. На рисунке схеме показано, что она примерно равна ширине магнита \(b\). Однако у краев магнита поле не является однородным, частично выходит из области между магнитами. Поэтому можно уточнить значение эффективной длины: \[L = b + d, \qquad (3)\] где \(d\) — ширина зазора между полюсами магнита. Для изменения этой величины следует повернуть магниты на \(90^\circ\).

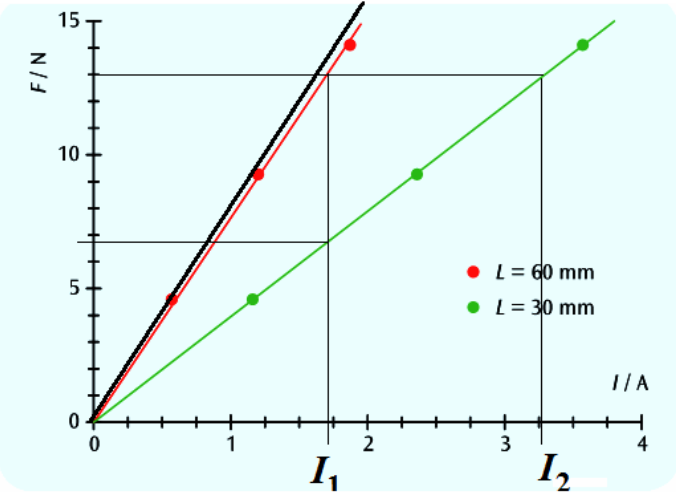

2.4. Для проверки соответствия графиков и численных значений эффективной длины можно измерить и рассчитать отношения коэффициентов наклона графиков. Так, например, при постоянной силе (горизонтальная прямая на графике) отношение соответствующих сил токов должно удовлетворять формуле \[\frac{I_2}{I_1} = \frac{L_1}{L_2} = 2. \qquad (4)\] Однако по данным графика оно заметно меньше. Поэтому есть незначительное несоответствие. Заметно, что зависимость \(F(I)\) при большем значении \(L\) (стержень ориентирован вдоль длинной стороны магнита) слегка отклоняется от линейной. По-видимому, это связано с тем, что при большем отклонении стержня он уходит из области однородного магнитного поля. Поэтому лучше провести прямую по точке, соответствующей минимальному углу отклонения. Таким образом, следует доверять графику зависимости при меньшей эффективной длине проводника.

Рисунок

2.5. Индукция магнитного поля, как следует из формулы (1), равна \[B = \frac{F}{IL} = \frac{13\ \text{Н}}{3{,}2\ \text{А}\cdot 30\cdot 10^{-3}\ \text{мм}} = 135\ \text{Тл}. \qquad (4)\]

Это поле слишком сильное, создать такое поле постоянные магниты не могут. Скорее всего, сила измеряется в миллиньютонах. Можно также предположить, что масса стержня в килограммах, или сила тока в килоамперах — что маловероятно! Можно также отметить, что если верить графику (ньютонам), то тангенс угла отклонения проводов равен \[\mathrm{tg}\,\varphi = \frac{F}{mg} = \frac{13}{6{,}23\cdot 10^{-3}\cdot 9{,}8} \approx 213,\] Это означает, что провода подвеса отклонились почти горизонтально (отклонение от горизонтали примерно \(0{,}3^\circ\)). Если же считать, что сила измерена в мН, то угол отклонения равен примерно \(12^\circ\) — вполне разумное значение. Поэтому окончательный результат: индукция магнитного поля равна \[B = \frac{F}{IL} = \frac{13\cdot 10^{-3}\ \text{Н}}{3{,}2\ \text{А}\cdot 30\cdot 10^{-3}\ \text{м}} = 0{,}14\ \text{Тл}. \qquad (5)\] Вполне разумное значение для неодимовых магнитов!

Задача 3.

3.1. Судя по графику в установке 6 катушек, а на фотографии их только 5.

3.2. ЭДС индукции пропорциональна скорости магнита. На графике видно, что максимумы ЭДС лежат примерно на одной прямой. Следовательно, скорость изменяется со временем по линейному закону, что свидетельствует о том, что падение магнита является равноускоренным.

3.3. Центр магнита проходит через центр очередной катушки, когда ЭДС обращается в нуль. По графику измерим (посчитаем клеточки) времена прохождения второй и третьей катушек (время прохождения первой примем за ноль): \[\tau_1 = t_2 - t_1 \approx 21{,}5\ \text{кл} = 0{,}1075\ \text{с}, \qquad \tau_2 = t_3 - t_1 \approx 36{,}0\ \text{кл} = 0{,}180\ \text{с}.\] Из закона равноускоренного движения можно записать \[l = v_0\tau_1 + \frac{g\tau_1^2}{2}, \qquad 2l = v_0\tau_2 + \frac{g\tau_2^2}{2}. \qquad (1)\] Из этих уравнений находим \[l = \frac{g}{2}\,\frac{\tau_1\tau_2\,(\tau_2 - \tau_1)}{2\tau_1 - \tau_2} = 20\ \text{см}. \qquad (2)\]

3.4. Из закона Фарадея следует, что \[|\varepsilon| = \frac{\Delta\Phi}{\Delta t} \ \Rightarrow\ \Phi = \sum_k |\varepsilon|\,\Delta t, \qquad (3)\] т.е. площадь под графиком зависимости ЭДС от времени равна изменению магнитного потока (точнее надо говорить об интеграле). Следовательно, площадь одного «всплеска» равна магнитному потоку через \(N = 10\) витков катушки. Считаем клеточки: получаем примерно 9 клеточек, что соответствует \(\Phi \approx 5\cdot 10^{-3}\cdot 5\cdot 10^{-3}\cdot 9 = 2{,}6\cdot 10^{-4}\ \text{Вб}\cdot\text{с}\). Тогда индукция поля \[B = \frac{\Phi}{NS} \approx 0{,}13\ \text{Тл}. \qquad (4)\] Что соответствует современным неодимовым магнитам.

зад 2 Необычные пленки!?

Термодинамика и молекулярная физика › Начала термодинамикиВнутренняя энергияУравнение состоянияТеплоёмкость, политропические процессысложность 7/10

Не нравятся длинные условия? Тогда думайте сами!

В задании рассматриваются свойства двух типов пленок с необычными свойствами. Отметим, что свойства различных веществ определяются их энергетическими характеристиками, а именно зависимостью внутренней энергии от объема и температуры.

Часть 1. Пленка №1.

Изучим свойства тонкой почти невесомой пленки, внутренняя энергия которой пропорциональна ее площади и не зависит от температуры \[U = aS, \qquad (1)\] где \(a\) — постоянный известный коэффициент. Внутренняя энергия пленки от температуры явно не зависит.

  1. Чему равна площадь пленки в свободном состоянии?

Из пленки вырезали полоску длиной \(l\) и шириной \(h\), для использования ее в качестве пружины. Пленку растягивают вдоль длинной стороны.

  1. Найдите зависимость силы упругости, возникающей в пленке от ее удлинения \(\Delta l\), если ее ширина \(h\) при растяжении не изменяется.

Из пленки изготовили шар, заполненный одним молем одноатомного идеального газа, и поместили в условия, когда внешнее давление отсутствует (например, отправили в космос).

  1. Найдите зависимость радиуса шара от давления газа внутри него.

  2. Найдите зависимость радиуса шара от температуры газа внутри него.

  3. Найдите теплоемкость шара вместе с газом внутри.

  4. Какая известная Вам пленка обладает рассмотренными свойствами?

Часть 2. Пленка №2.

Потенциальная энергия пленки зависит от ее площади по закону \[U = bS^{n}, \qquad (2)\] где \(b\) — известный коэффициент, показатель степени \(n > 0\), и явно не зависит от температуры. Из пленки изготовили шар, заполненный одним молем одноатомного идеального газа, и поместили в условия, когда внешнее давление отсутствует (например, отправили в космос).

  1. Найдите теплоемкость газа внутри шара.

Так уж и быть — поможем! Для расчета сил и давлений удобно использовать простой принцип: работа силы (подумайте какой) равна изменению энергии (подумайте, чего). Помогло? Тогда воспользуйтесь еще одной математической формулой. Если \(y = x^n\), то при малых \(\Delta x\) (и любых \(n\)) \[\Delta y = n x^{n-1}\,\Delta x.\]

▶ПодсказкаСкрыть
Подсказка

Сила упругости пленки не зависит от деформации: работа растяжения идёт на рост поверхностной энергии. Для шара запишите работу газа при малом расширении и приравняйте её изменению энергии пленки.

▶ОтветСкрыть
Ответ

1.1) \(S_0 = 0\);  1.2) \(F_{упр} = ah\) (не зависит от удлинения);  1.3) \(P = \dfrac{2a}{r}\), т.е. \(rP = 2a\);  1.4) \(r = \sqrt{\dfrac{3RT}{8\pi a}}\);  1.5) \(C = 3R\);  1.6) мыльная пленка;  2.1) \(C = \dfrac{3}{2}\,\dfrac{n+1}{n}\,R\).

▶РешениеСкрыть
Решение

Часть 1. Пленка №1.

1.1. Так как всякая система стремится к минимуму потенциальной энергии, то площадь пленки в свободном состоянии равна нулю.

1.2. При медленном растяжении пленки с помощью силы \(F\) в пленке будет возникать сила упругости, равная по модулю внешней приложенной силе. При растяжении пленки на малую величину \(\Delta l\) будет совершена работа \[\delta A = F\,\Delta l, \qquad (1)\] которая пойдет на увеличение потенциальной энергии пленки \[\Delta U = ah\,\Delta l. \qquad (2)\] Приравнивая эти выражения, находим, что сила упругости постоянна, не зависит от деформации и равна \[F_{упр} = ah. \qquad (3)\]

1.3. Для расчета давления воспользуемся тем же принципом. Пусть некий газ, изнутри увеличил объем шара на малую величину \(\Delta V\). Работа, совершенная газом \(P\Delta V\), пошла на увеличение энергии пленки \(a\Delta S\). Поэтому \[P\Delta V = a\Delta S. \qquad (4)\] Так как \[V = \frac{4}{3}\pi r^3 \ \Rightarrow\ \Delta V = 4\pi r^2\Delta r, \qquad S = 4\pi r^2 \ \Rightarrow\ \Delta S = 8\pi r\Delta r, \qquad (5)\] то из формулы (4) получаем \[P = \frac{2a}{r}. \qquad (6)\] Не сложно записать и обратную зависимость, но лучше сделать это в симметричной форме в виде уравнения \[rP = 2a. \qquad (7)\]

1.4. Для одного моля газа справедливо уравнение Менделеева–Клапейрона \[PV = RT, \qquad (8)\] которое в паре с уравнением (7) позволяет связать две любые характеристики газа. В данном случае надо избавиться от давления, что сделаем с помощью формулы (7): \[\frac{2a}{r}\cdot\frac{4}{3}\pi r^3 = RT \ \Rightarrow\ \frac{8}{3}a\pi r^2 = RT. \qquad (9)\] Находим требуемую зависимость \[r = \sqrt{\frac{3RT}{8\pi a}}. \qquad (10)\]

1.5. Для расчета теплоемкости воспользуемся первым законом термодинамики \[C\,\Delta T = P\Delta V + \frac{3}{2}R\,\Delta T. \qquad (11)\] В общем случае в задачах такого рода необходимо выразить работу газа через изменение температуры. Но в данном случае проще воспользоваться формулой (4) \[P\Delta V = a\Delta S = a\Delta\!\left(4\pi r^2\right) = 4\pi a\,\Delta\!\left(\frac{3RT}{8\pi a}\right) = \frac{3}{2}R\,\Delta T. \qquad (12)\] Окончательно из уравнения (11) получаем \[C = \frac{\delta Q}{\Delta T} = 3R. \qquad (13)\]

1.6. В этой задаче рассмотрена обычная мыльная пленка.

Часть 2. Пленка №2.

Последовательность решения этой задачи традиционна, но требует известной аккуратности при выполнении алгебраических преобразований. По определению теплоемкость системы равна \[C = \frac{\delta Q}{\Delta T}. \qquad (14)\] Для расчета количества полученной теплоты используем первый закон термодинамики для газа: \[\delta Q = \Delta U_0 + \delta A. \qquad (15)\] Здесь \[\Delta U_0 = \frac{3}{2}R\,\Delta T \qquad (16)\] — изменение внутренней энергии одноатомного идеального газа. \(\delta A\) — работа, совершенная газом при изменении его температуры на малую величину \(\Delta T\). Эта работа равна изменению энергии пленки, т.е. \(\delta A = P\Delta V = \Delta U\). Таким образом, необходимо рассчитать изменение энергии пленки при изменении ее температуры на \(\Delta T\). В условии сказано, что внутренняя энергия пленки явно не зависит от температуры. Но эта зависимость появляется из-за того, что изменяется радиус шара, следовательно, и площадь его поверхности.

Очевидный путь дальнейшего решения — выразить все величины (и их изменения) через радиус шара (и его изменение). Будем использовать геометрические формулы (5). Для внутренней энергии пленки имеем \[U = bS^{n} = (4\pi)^{n} b r^{2n}, \qquad \Delta U = 2n(4\pi)^{n} b r^{2n-1}\,\Delta r. \qquad (17)\] Для того, чтобы получить уравнение процесса расширения газа в пленке, найдем связь между радиусом пленки и температурой газа. Работа газа, с одной стороны, равна изменению энергии пленки, поэтому \[P\Delta V = \Delta U \ \Rightarrow\ P = \frac{\Delta U}{\Delta V} = \frac{2n(4\pi)^{n} b r^{2n-1}\Delta r}{(4\pi) r^{2}\Delta r} = 2nb(4\pi)^{n-1} r^{2n-3}. \qquad (18)\] Далее используем уравнение состояния идеального газа, из которого находим температуру газа при заданном значении радиуса шара, а также изменение температуры при изменении радиуса шара: \[T = \frac{1}{R}\,2nb(4\pi)^{n-1}r^{2n-3}\cdot\frac{4\pi}{3}r^{3} = \frac{2}{3R}\,nb(4\pi)^{n}r^{2n}, \qquad \Delta T = \frac{4}{3R}\,n^{2}b(4\pi)^{n}r^{2n-1}\Delta r. \qquad (19)\] Наконец, аккуратно все найденные величины в формулу для теплоемкости: \[C = C_V + \frac{\Delta U}{\Delta T} = \frac{3}{2}R + \frac{3}{2n}R = \frac{3}{2}\,\frac{n+1}{n}\,R. \qquad (20)\]

зад 3 Космический вальс

Механика › ТяготениеЗаконы Кеплера, орбитыЗакон всемирного тяготения, невесомостьОценки, размерность и подобиесложность 9/10

В классическом вальсе партнеры кружатся вокруг друг друга и одновременно движутся по кругу. В космическом вальсе — Земля и Луна вращаются вокруг общей оси и медленно движутся вокруг Солнца!

Оставим задачу о физике вальса на будущее, разберемся с более простой физической задачей о одной пары: Луны и Земли. Для упрощения будем считать, что траектории движения этих тел лежат в одной плоскости, все орбиты круговые, Земля имеет форму идеального шара.

Рисунок

Примем во внимание, что в характеристиках движения Земли есть очень «странные совпадения»: период вращения Земли вокруг своей оси равен точно одним суткам, период обращения вокруг Солнца в точности равен одному году, период обращения Луны вокруг Земли равен месяцу (правда, примерно). И еще один неожиданный факт — расстояние от Земли до Луны — одна световая секунда. Правда, сейчас, в век искусственного интеллекта, помнить эти данные и не обязательно — всегда можно спросить у Алисы (если нет интеллекта своего).

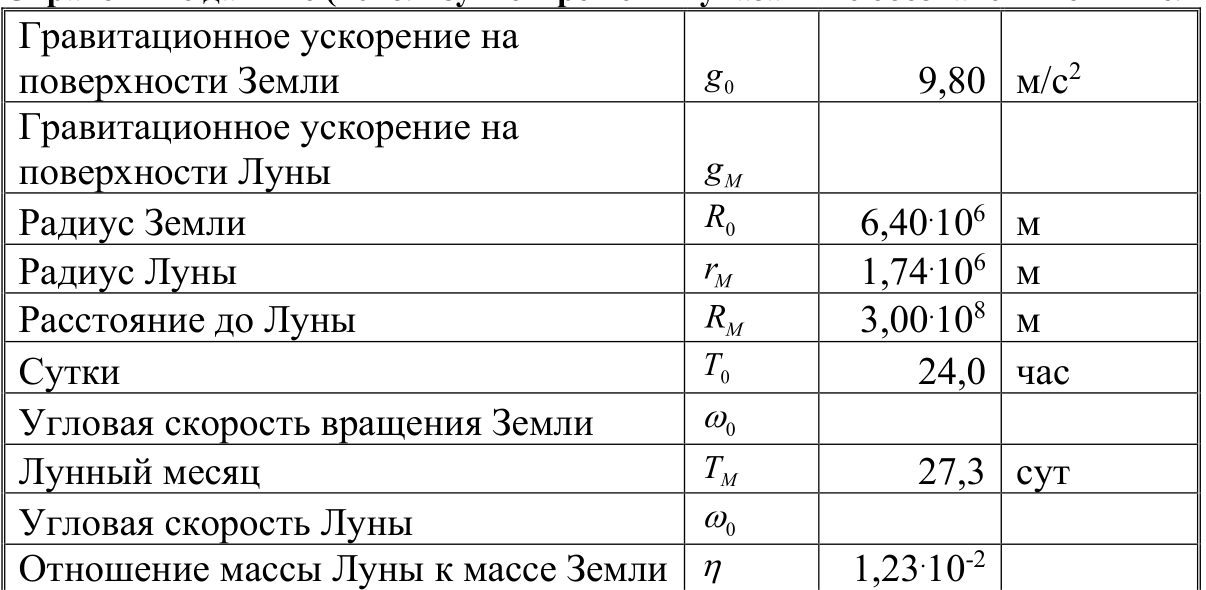

В конце данного задания приведены (округленно) значения параметров рассматриваемой пары тел, которые могут понадобиться при решении задачи. Рекомендуем добавить в таблицу значения угловых скоростей вращения рассматриваемых тел. Жюри это оценит.

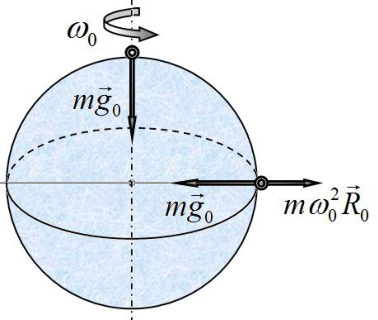

Небольшие подсказки. 1. При описании движения во вращающейся системе отсчета (которая является неинерциальной), вместо перехода в инерциальную систему, удобно ввести центробежную силу. Эта сила, действующая на любое тело, по модулю равна \(m\omega^2 r\) (\(m\) — масса тела, \(\omega\) — угловая скорость вращения системы отсчета относительно какой-либо инерциальной системы, \(r\) — расстояние до оси вращения). Сила направлена по прямой перпендикулярной оси вращения от нее, радиально. Обозначайте эти силы «со звездочкой» — \(F^*\). Впрочем, еще А. Эйнштейн показал, что эта сила, как и другие силы инерции, принципиально неотличимы от гравитационных сил, или гравитационные силы… тоже силы инерции.

Рисунок

2. Во всех частях задачи рекомендуем произведение гравитационной постоянной на массу центрального тела \(GM\) выразить через кинематические характеристики — угловые скорости и радиусы орбит. 3. Математическая подсказка. В данной задаче много малых величин, поэтому рекомендуем использовать различные обоснованные приближения. В частности известную формулу, справедливую при малых \(x<1\). Для любого показателя степени \(n\) (целого, дробного, положительного, отрицательного и даже комплексного…) можно использовать выражение \[(1 + x)^{n} = 1 + \frac{n}{1!}x^{1} + \frac{n(n-1)}{2!}x^{2} + \frac{n(n-1)(n-2)}{3!}x^{3} + \dots\] в этой формуле каждое следующее слагаемое меньше предыдущего, поэтому можно оставлять столько слагаемых, сколько Вы посчитаете необходимым.

Часть 1. Одинокая Земля.

В этой части рассмотрим один эффект, связанный с вращением Земли вокруг своей оси. Влиянием Луны, Солнца, комет и туманности Андромеды пренебрегаем. Обозначим ускорение свободного падения, обусловленное только гравитационным притяжением \(g_0\) (назовем его гравитационным). Это ускорение свободного падения на абсолютно неподвижной Земле.

Некоторым известно, что ускорение на экваторе Земли меньше, чем на полюсах. Почему бы этим не воспользоваться спортсменам прыгунам в высоту? Допустим, спортсмен прыгает на полюсе Земли на высоту 2 метра.

  1. Рассчитайте, на сколько увеличится высота прыжка (при той же начальной вертикальной скорости) на экваторе по сравнению с высотой прыжка на полюсе.

Часть 2. Взгляд с Луны.

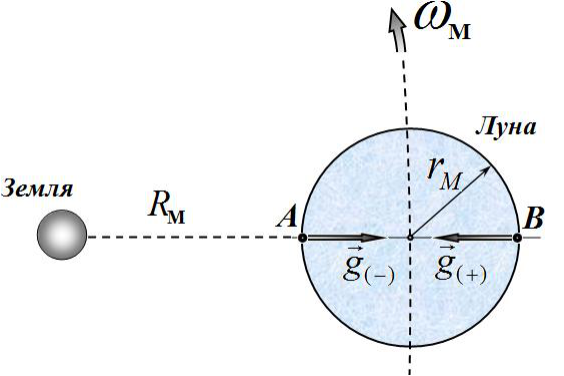

В этой части рассмотрим влияние Земли на ускорение свободного падения на Луне. Луна повернута к Земле все время одной стороной. Вращение Земли и Луны вокруг Солнца не учитывать.

Рисунок
Рисунок
  1. Рассчитайте гравитационное ускорение на поверхности Луны \(g_M\).

  2. Рассчитайте численное значение отношения силы притяжения некоторого тела на поверхности Луны к Земле к силе тяжести на Луне \(\dfrac{F_E}{mg_M}\).

  3. Рассмотрим две точки на поверхности Луны на ее экваторе: в точке \(A\), для которой Земля находится в зените, и противоположную точку \(B\) (Земля в надире). Величины, относящиеся к точке \(A\), будем обозначать индексом \((+)\), а к точке \(B\) — \((-)\). Рассчитайте относительную разность ускорений свободного падения в точках \(A\) и \(B\) \(\varepsilon_{Mg} = \dfrac{g_{(+)} - g_{(-)}}{g_M}\), обусловленную только гравитационным притяжением к Земле.

  4. Рассчитайте это же отношение с учетом движения Луны вокруг Земли (т.е. с учетом центробежных сил).

Часть 3. Взгляд с Земли.

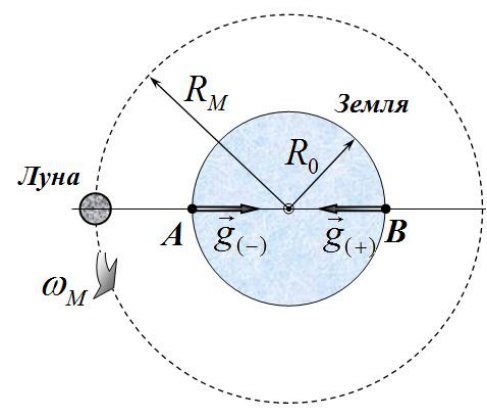

О Солнце можно забыть — точнее, пренебречь его влиянием! Опять рассматриваем две точки на поверхности Земли, находящиеся на одной прямой с Луной: \(A\) — Луна в зените, \(B\) — Луна в надире.

Рисунок
Рисунок
  1. Рассчитайте численное значение отношения силы притяжения к Луне и силы тяжести для тела, находящегося на поверхности Земли \(\dfrac{F_{GM}}{mg_0}\). Пренебрежем движением Земли (т.е. будем ее считать абсолютно неподвижной).

  2. Рассчитайте относительную разность ускорений свободного падения, обусловленную только гравитационным притяжением к Луне \(\varepsilon_{GM} = \dfrac{g_{(+)} - g_{(-)}}{g_0}\).

  3. А теперь вспомним, как кружатся партнеры в Вальсе — они движутся оба! Укажите, вокруг какой точки вращаются Луна и Земля.

  4. Рассчитайте относительную разность ускорений свободного падения, обусловленную не только гравитационным притяжением к Луне \(\varepsilon_{GM} = \dfrac{g_{(+)} - g_{(-)}}{g_0}\), но и движением Земли вокруг Луны.

Рисунок
▶ПодсказкаСкрыть
Подсказка

Для всех частей удобно выражать \(GM\) через \(\omega^2 R\) по второму закону Ньютона для Луны на орбите; малые относительные поправки оценивайте по разложению в ряд.

▶ОтветСкрыть
Ответ

1) \(\delta h \approx 6{,}9\cdot 10^{-3}\) м (выше на экваторе);  2.1) \(g_M \approx 1{,}64\) м/с\(^2\);  2.2) \(F_E/(mg_M) \approx 1{,}6\cdot 10^{-5}\);  2.3) \(\varepsilon_{Mg} \approx 3{,}2\cdot 10^{-5}\);  2.4) \(\varepsilon_{Mg} \approx 3{,}2\cdot 10^{-9}\);  3.1) \(F_{GM}/(mg_0) \approx 5{,}6\cdot 10^{-6}\);  3.2) \(\varepsilon_{GM} \approx 1{,}1\cdot 10^{-5}\);  3.3) вокруг общего центра масс системы Земля–Луна, расположенного внутри Земли на расстоянии около \(3{,}65\cdot 10^{6}\) м от ее центра;  3.4) \(\varepsilon_{GM} \approx 2{,}7\cdot 10^{-7}\).

▶РешениеСкрыть
Решение

Часть 1. Одинокая Земля.

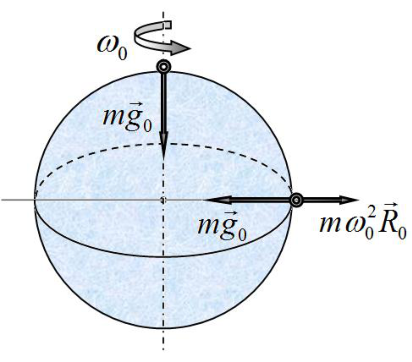

1.1. Как следует из рисунка, уменьшение ускорения обусловлено центробежной силой и равно \[g_1 = g_0 - \omega_0^2 R_0 = g_0\left(1 - \frac{\omega_0^2 R_0}{g_0}\right). \qquad (1)\] Здесь малой поправкой является центробежное ускорение. В качестве «меры» этой поправки служит безразмерная величина \(\varepsilon_g = \dfrac{\omega_0^2 R_0}{g_0}\). Вычислим ее численное значение. Угловая скорость вращения Земли \(\omega_0 = \dfrac{2\pi}{T_0} = 7{,}27\cdot 10^{-5}\ \text{с}^{-1}\); величина центробежного ускорения \(\omega_0^2 R_0 = 3{,}38\cdot 10^{-2}\ \dfrac{\text{м}}{\text{с}^2}\); относительное значение поправки \(\varepsilon_g = \dfrac{\omega_0^2 R_0}{g_0} = 3{,}45\cdot 10^{-3}\). Всего-то, чуть более трех десятых процента.

Рисунок

Таким образом, все поправки, связанные с вращением Земли, будут иметь такой порядок! Запишем простую, но важную формулу, позволяющую проводить расчеты поправок, почти «в уме». Пусть \(y = Cx^{n}\) (\(n\) — любое); тогда \[\varepsilon_y = \frac{\Delta y}{y} = \frac{C(x + \Delta x)^{n} - Cx^{n}}{Cx^{n}} \approx n\frac{\Delta x}{x} = n\,\varepsilon_x.\] В частности, эта формула широко используется при расчете погрешностей косвенных измерений: например, погрешность измерения радиуса шара равна 2%, тогда погрешность измерения его объема в три раза больше, т.е. 6%.

Вернемся к решению задачи. Высота прыжка равна \[h = \frac{v_0^2}{2g}. \qquad (2)\] Следовательно, относительное изменение этой высоты равно \(\dfrac{\delta h}{h} = -\dfrac{\delta g}{g_0}\). Отсюда получаем \[\delta h = -h\,\frac{\delta g}{g_0} = -h\,\varepsilon_g = 6{,}90\cdot 10^{-3}\ \text{м}. \qquad (3)\]

Часть 2. Взгляд с Луны.

2.1. Гравитационное ускорение на поверхности Луны проще найти, если записать формулу для отношения \[\frac{g_M}{g_0} = \frac{G\,\dfrac{M_M}{r_M^2}}{G\,\dfrac{M_0}{R_0^2}} = \frac{M_M}{M_0}\cdot\frac{R_0^2}{r_M^2} \ \Rightarrow\ g_M = g_0\eta\frac{R_0^2}{r_M^2} = 1{,}64\ \frac{\text{м}}{\text{с}^2}. \qquad (4)\]

Далее немного подумаем: речь идет об изменении силы притяжения к Земле (следовательно, и ускорений) при малом изменении расстояния до Земли — в пределах диаметра Луны. Пусть тело находится на расстоянии \(x\) от центра Луны. Тогда сила его притяжения к Земле в соответствии с законом всемирного тяготения равна (запишем точную формулу и ее приближение с помощью формулы, приведенной в условии): \[F_{GM} = G\frac{M_M m}{(R_M + x)^2} = G\frac{M_M m}{R_M^2}\left(1 + \frac{r}{R_M}\right)^{-2} = G\frac{M_M m}{R_M^2}\left(1 - 2\frac{r}{R_M} + 3\left(\frac{r}{R_M}\right)^2 - 4\left(\frac{r}{R_M}\right)^3 + \dots\right) = F_0\left(1 - 2x + 3x^2 - 4x^3 + \dots\right), \qquad (5)\] где \(F_0 = \dfrac{M_M m}{R_M^2}\) — сила притяжения тела, находящегося в центре Луны; \(x = \dfrac{r}{R_S}\) — отношение смещения от центра к радиусу лунной орбиты — относительное смещение. Если тело находится на поверхности Луны это относительное смещение равно \(x_0 = \dfrac{r_M}{R_M} = 5{,}8\cdot 10^{-3}\) — вот ожидаемый порядок относительных поправок, связанных с притяжением Солнца.

2.2. Сила притяжения к Земле для тела, находящегося в пределах Луны, определяется формулой (5). Выразим величину \(F_0\) через более понятные величины, используя второй закон Ньютона для движения Луны по круговой орбите \[G\frac{M_M M_0}{R_M^2} = M_M\omega_M^2 R_M \ \Rightarrow\ G\frac{M_M}{R_M^2} = \frac{M_M}{M_0}\omega_M^2 R_M = \eta\,\omega_M^2 R_M. \qquad (6)\] И запишем требуемое отношение для произвольного положения тела в пределах Земли \[\frac{F_{GM}}{mg_M} = \frac{m\eta\omega_M^2 R_M}{mg_M}\left(1 - 2x + 3x^2 - 4x^3 + \dots\right). \qquad (7)\] Сколько слагаемых взять в этой формуле? Достаточно одного (т.е. 1) — остальные дадут поправку в пятом знаке. Поэтому следует принять окончательный результат (обозначим это отношение \(\varepsilon_0\)): \[\varepsilon_0 = \frac{F_{GM}}{mg_M} = \frac{\eta\omega_M^2 R_M}{g_M} = 1{,}6\cdot 10^{-5}. \qquad (8)\]

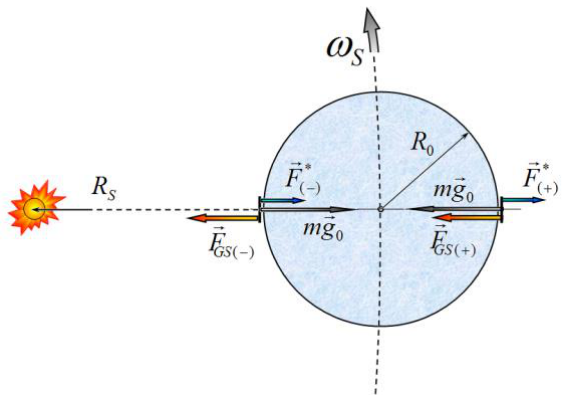

2.3. Запишем выражение для ускорения свободного падения в указанных точках (с учетом направления сил — см. рисунок) \[g_{(+)} = g_0 + \frac{F_{GM(+)}}{m}, \qquad g_{(-)} = g_0 - \frac{F_{GM(-)}}{m}.\] Их относительная разность равна \[\varepsilon_{Sg} = \frac{g_{(+)} - g_{(-)}}{g_M} = \frac{F_{GM(+)} + F_{GM(-)}}{mg_M} = 2\,\frac{\omega_M^2 R_M}{g_M} = 2\varepsilon_0 = 3{,}2\cdot 10^{-5}. \qquad (9)\]

Рисунок

Понятно, что и в этом случае можно пренебречь поправками к силе притяжения Земли, т.е. считать, что \(F_{GS(+)} \approx F_{GS(-)} \approx F_{GS}\). Ответ очевиден: с ближней стороны притяжение Земли уменьшает ускорение свободного падения, с дальней — увеличивает его на одну и ту же величину. Поэтому, кажется, что в полдень прыгать в высоту проще.

2.4. С учетом центробежных сил в формулу (9) следует добавить еще одно слагаемое: \[g_{(+)} = g_0 + \frac{F_{GM(+)}}{m} - \frac{F^*_{(+)}}{m}, \qquad g_{(-)} = g_0 - \frac{F_{GM(-)}}{m} + \frac{F^*_{(-)}}{m}. \qquad (11)\] Центробежные силы действуют в противоположном направлении (см. рисунок). Поэтому из найденной разности (10) надо вычесть сумму модулей центробежных сил, а уж подсчитать эту разность проблем не возникает (причем, безо всяких приближений): \[\frac{F^*_{(+)} + F^*_{(-)}}{m} = \omega_M^2\left(R_M + r_M\right) + \omega_M^2\left(R_M - r_M\right) = 2\omega_M^2 r_M. \qquad (12)\] Теперь внимание: эта сумма в точности равна найденной поправке (10), обусловленной притяжением Солнца! Так, что же влияние Солнца исключено полностью? Нет — мы же использовали только начальное приближение в выражении для силы солнечного притяжения, следовательно, надо использовать более точное приближение. То есть считать, сумму модулей сил точнее: \[F_{GS(+)} + F_{GS(-)} = F_{GS}\left(\left(1 - 2x + 3x^2 - 4x^3 + \dots\right) + \left(1 - 2(-x) + 3(-x)^2 - 4(-x)^3 + \dots\right)\right) = \omega_M^2 R_M\left(2 + 6x^2\right). \qquad (13)\] В итоге получаем относительную разность ускорений, обусловленную влиянием Солнца: \[\varepsilon_{Mg} = \frac{g_{(+)} - g_{(-)}}{g_M} = 6\,\frac{\omega_M^2 R_M}{g_M}\left(\frac{r_M}{R_M}\right)^2 = 6\varepsilon_0 x_0^2 = 3{,}2\cdot 10^{-9}. \qquad (14)\]

Часть 3. Взгляд с Земли.

3.1. Отношение силы притяжения к Луне к силе притяжения к Земле \[\varepsilon_0 = \frac{F_{GM}}{mg_0} = \frac{GM_M}{R_M^2}\cdot\frac{R_0^2}{GM_0} = \frac{M_M}{M_0}\left(\frac{R_0}{R_M}\right)^2 \approx 5{,}6\cdot 10^{-6}. \qquad (15)\]

3.2. Относительное изменение ускорения свободного падения (по аналогии с выводом формулы (10)) \[\varepsilon_{GM} = \frac{g_{(+)} - g_{(-)}}{g_0} \approx 2\,\frac{F_{GM}}{mg_0} = 1{,}1\cdot 10^{-5}. \qquad (16)\]

Рисунок

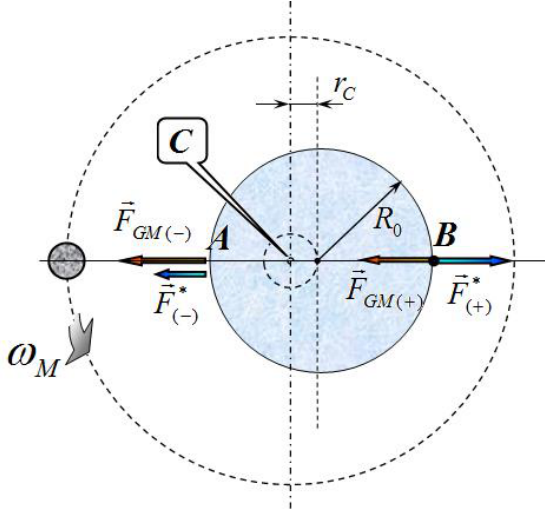

3.3. Далее необходимо принять во внимание, что вращение происходит вокруг общего центра масс системы Земля — Луна. Используем заданное значение отношения масс \(\eta = \dfrac{M_M}{M_0} = 1{,}23\cdot 10^{-2}\) и условие, определяющее положение центра масс \[M_0 r_C = M_M\left(R_M - r_C\right) \ \Rightarrow\ r_C = R_M\frac{M_M}{M_0 + M_M} = R_M\frac{\eta}{1 + \eta} \approx \eta R_M. \qquad (17)\] Численное значение показывает, что он находится внутри Земли на расстоянии \(r_C = R_M\dfrac{M_M}{M_0 + M_M} \approx 3{,}65\cdot 10^{6}\) м от ее центра (примерно на середине радиуса).

Рисунок

3.4. Земля вращается вокруг оси, проходящей через центр массы системы Земля — Луна, поэтому центробежные силы с разных сторон Земли различны, что необходимо учесть при расчетах. Далее записываем выражения для сил тяжести, действующих в рассматриваемых точках \[mg_{(+)} = mg_0 + F_{GM(+)} - F^*_{(+)}, \qquad mg_{(-)} = mg_0 - F_{GM(-)} - F^*_{(-)}. \qquad (18)\] И находим их разность \[mg_{(+)} - mg_{(-)} = \left(F_{GM(+)} + F_{GM(-)}\right) - \left(F^*_{(+)} - F^*_{(-)}\right). \qquad (19)\] Отметим, при отсутствии вращения Земли вокруг Луны выражение в скобках было бы равно нулю и это привело бы к катастрофическим последствиям на Земле, например, к высочайшим приливам! Разность центробежных сил рассчитывается элементарно: \[F^*_{(+)} - F^*_{(-)} = m\omega_M^2\left(R_0 + r_C\right) - m\omega_M^2\left(R_0 - r_C\right) = 2m\omega_M^2 r_C = 2m\eta\omega_M^2 R_M. \qquad (20)\] Гравитационную силу \(F_{GM0} = G\dfrac{M_M}{R_M^2}m\) также выразим через угловую скорость вращения Луны. Из уравнения второго закона Ньютона для движения Луны по круговой орбите находим \[G\frac{M_M M_0}{R_M^2} = M_M\omega_M^2 R_M \ \Rightarrow\ G\frac{M_M}{R_M^2} = \eta\,\omega_M^2 R_M.\] Тогда выражение для гравитационной силы может быть записано в виде \[F_{GM0} = m\eta\omega_M^2 R_M. \qquad (21)\] Сумма гравитационных сил в нулевом приближении \[F_{GM(+)} + F_{GM(-)} = 2F_{GM0} = 2m\eta\omega_M^2 R_M\] в точности равна разности центробежных сил. Иными словами, центробежные силы «спасают» Землю!

Следовательно, для расчета разности ускорений необходимо использовать более высокое приближение для гравитационных сил, т.е. формулу (5). Для рассматриваемых точек \[x_{(+)} = \frac{R_0 + r_C}{R_M}, \qquad x_{(-)} = -\frac{R_0 - r_C}{R_M}. \qquad (22)\] Тогда сумма гравитационных сил представляется в виде \[F_{GM(+)} + F_{GM(-)} = F_0\left(1 - 2x_{(+)} + 3x_{(+)}^2 - 4x_{(+)}^3 + \dots\right) + F_0\left(1 - 2x_{(-)} + 3x_{(-)}^2 - 4x_{(-)}^3 + \dots\right). \qquad (23)\] Нулевое приближение исчезает, благодаря центробежным силам. В первом приближении сумма \[x_{(+)} + x_{(-)} = 2\frac{r_C}{R_M} = 2\eta \qquad (24)\] отлична от нуля. Поэтому этого приближения достаточно! Получаем, что разность сил описывается формулой \[F_{GM(+)} + F_{GM(-)} = 2F_0 - 4F_0\eta, \qquad (25)\] или \[\varepsilon_{GM} = \frac{g_{(+)} - g_{(-)}}{g_0} = -4\frac{F_0\eta}{mg_0} = -4\varepsilon_0\eta \approx 2{,}7\cdot 10^{-7}. \qquad (26)\]

Источник: Республиканская физическая олимпиада Беларуси, 2025/26, заключительный этап, 10 класс, теоретический тур — условия · решения. Задачи перенабраны на botay.pro, решения — по официальным.
