Деление токов и деление напряжений

  1. Деление токов и деление напряжений

    Белорусская 2022/23, заключительный этап, 9 кл. · №24824

    Приборы и оборудование: Источник тока (батарея «Крона»), кусок проволоки длиной 110 см, мультиметр, амперметр стрелочный, вольтметр стрелочный, постоянный резистор, ключ, соединительные провода, линейка.

    Часть 1. Делитель тока. В данной части Вам необходимо исследовать соотношения между силами токов в цепи.

    Рисунок

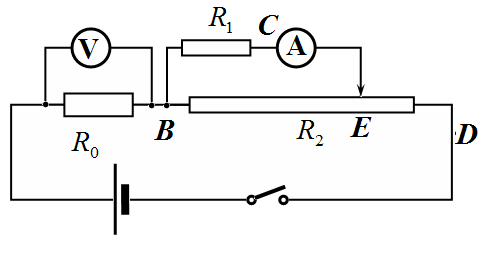

    Соберите цепь, показную на рисунке. Резистор \(R_0\) - резистор с постоянным сопротивлением. В качестве вольтметра используйте мультиметр в режиме измерения напряжения, в качестве амперметра используйте стрелочный амперметр. Обязательно используйте электрический ключ. Замыкайте ключ только при проведении измерений, чтобы не разрядить батарею.

    Рисунок

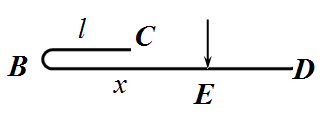

    В качестве резисторов \(R_1\) и \(R_2\) используйте длинный кусок проволоки. Согните проволоку в точке \(B\), так чтобы длина участка \(BC\) была равна \(l \approx 10\) см (этот участок играет роль резистора \(R_1\)), а длина участка \(BD\) равна \(L \approx 100\) см (этот участок играет роль резистора \(R_2\)). Длинный участок проволоки \(BD\) закрепите на столе. Амперметр подключайте к точке \(E\). Длину участка \(BE\) обозначим \(x\). Положение этой точки Вам необходимо изменять в ходе измерений. Сопротивление 1 см проволоки обозначим \(r\).

    Также используйте следующие обозначения: \(I_0\) - сила тока через резистор \(R_0\); \(I_1\) - сила тока через резистор \(R_1\); \(U_0\) - напряжение на резисторе \(R_0\).

    В данной части Вам необходимо измерять значения напряжения \(U_0\) и силы токов \(I_1\) при различных значения расстояния \(x\). В ходе измерений в этой части задания значение напряжения источника может изменяться, поэтому использовать его в расчетах не рекомендуется.

    Задания.

    1.1 Запишите формулу для расчета силы тока \(I_0\), по результатам измерений.

    1.2 Получите формулу для расчета силы тока \(I_1\), выразите ее через силу тока \(I_0\), длины участков проволоки \(l\) и \(x\).

    1.3 Измерьте с помощью мультиметра сопротивление постоянного резистора \(R_0\), укажите погрешность измерения.

    1.4 Измерьте длины участков проволоки \(BC\) и \(BD\), приведите значения погрешностей измерения.

    1.5 Измерьте зависимости напряжения \(U_0\) и силы тока \(I_1\) от длины участка \(BE\) - \(x\).

    1.6 Постройте график зависимости отношения сил токов \(\frac{I_1}{I_0}\) от параметра \(x\).

    1.7 Выберите такие новый переменные \(Y\left(\frac{I_1}{I_0}\right)\) и \(X(x)\), чтобы зависимость между ними была линейной

    \[Y = aX + b.\tag{1}\]

    Постройте график этой линеаризованной зависимости.

    1.8 Используя экспериментальные данные, рассчитайте значения параметров \(a, b\) этой зависимости, оцените их погрешности.

    1.9 Используя теоретическую формулу, полученную в п. 1.2, рассчитайте теоретические значения параметров \(a, b\).

    1.10 Сравните теоретические и экспериментальные значения коэффициентов \(a, b\). Объясните возможные причины их расхождений.

    Часть 2. Делитель напряжения.

    Рисунок

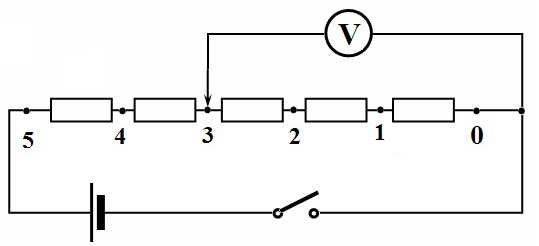

    В этой части Вам необходимо исследовать распределение напряжений в цепи электрического тока. В этой части напряжение источника \(U_S\) можно считать постоянным, так как силы токов в цепи малы. Используйте цепочку, состоящую из 5 одинаковых постоянных резисторов, включенную в цепь, как показано на рисунке.

    Оценка погрешностей в данной части не требуется.}

    2.1 Измерьте зависимость напряжения от числа подключенных резисторов \(U(n)\), используя а) мультиметр; б) стрелочный вольтметр. Постройте графики полученных зависимостей.

    2.2 Дайте теоретическое объяснение зависимости (т.е. получите формулу, описывающую данную зависимость, сравните ее с результатами измерений), измеренной с помощью цифрового мультиметра.

    2.3 Укажите, какова основная причина отличия результатов измерений, полученных с помощью мультиметра и стрелочного вольтметра.

    2.4 Предложите теоретическую модель, объясняющую результаты, полученные с помощью стрелочного вольтметра. Сравните теоретические результаты, полученные в рамках вашей модели, с результатами измерений.

    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    Для делителя тока используйте правило параллельного соединения и выберите переменные так, чтобы зависимость стала линейной; для вольтметра с конечным сопротивлением запишите напряжение на параллельном участке.

    ▶ОтветСкрыть: ответ
    Ответ

    1.1) \(I_0=U_0/R_0\); 1.2) \(I_1=I_0\dfrac{x}{l+x}\); 1.3) \(R_0=(9{,}30\pm0{,}05)\) Ом; 1.7) \(Y=I_0/I_1\), \(X=l/x\), \(Y=1+X\); опыт: \(a=1{,}11\pm0{,}02\), \(b=0{,}94\pm0{,}01\), теория: \(a=b=1\); 2.2) \(U_n=\dfrac{n}{5}U_S\); 2.3) конечное сопротивление стрелочного вольтметра; 2.4) \(\dfrac{U_S}{U_n}=\dfrac5n+(5-n)\dfrac{R}{R_V}\).

    ▶РешениеСкрыть: решение
    Решение

    Часть 1. Делитель тока.

    1.1 По закону Ома

    \[I_0 = \frac{U_0}{R_0}.\tag{1}\]

    Рисунок

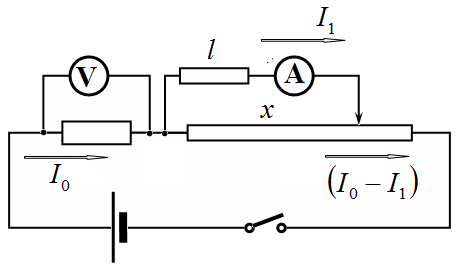

    1.2 Из законов параллельного и последовательного соединения проводников можно записать

    \[I_1 l = (I_0 - I_1) x.\tag{2}\]

    Из этого выражения следует, что

    \[I_1 = I_0 \frac{x}{l + x}.\tag{3}\]

    1.3 Сопротивление постоянного резистора равно

    \[R_0 = (9{,}30 \pm 0{,}05) \, \text{Ом}\tag{4}\]

    1.4 Длина участка проволоки равна

    \[l = (10{,}0 \pm 0{,}5) \, \text{см}.\tag{5}\]

    1.5 Результаты измерений зависимости напряжения \(U_0\) и силы тока \(I_1\) от длины участка \(BE\) - \(x\) приведены в Таблице 1.

    Таблица 1.

    \(X\), см\(U_0\), мВ\(I_1\), мА\(I_0\), мА\(l/x\)\(I_0/I_1\)
    029000312
    529401003162,0003,161
    1030101553241,0002,088
    1531002023330,6671,650
    2032002353440,5001,464
    2533102553560,4001,396
    3034202803680,3331,313
    3535603103830,2861,235
    4037103253990,2501,227
    4538403504130,2221,180
    5040403754340,2001,158
    5542304004550,1821,137
    6044404254770,1671,123
    6546504505000,1541,111
    7049104805280,1431,100
    7551805055570,1331,103
    8055205455940,1251,089
    8559306086380,1181,049
    9063306406810,1111,064
    9568006857310,1051,067
    10072007257740,1001,068
    Рисунок

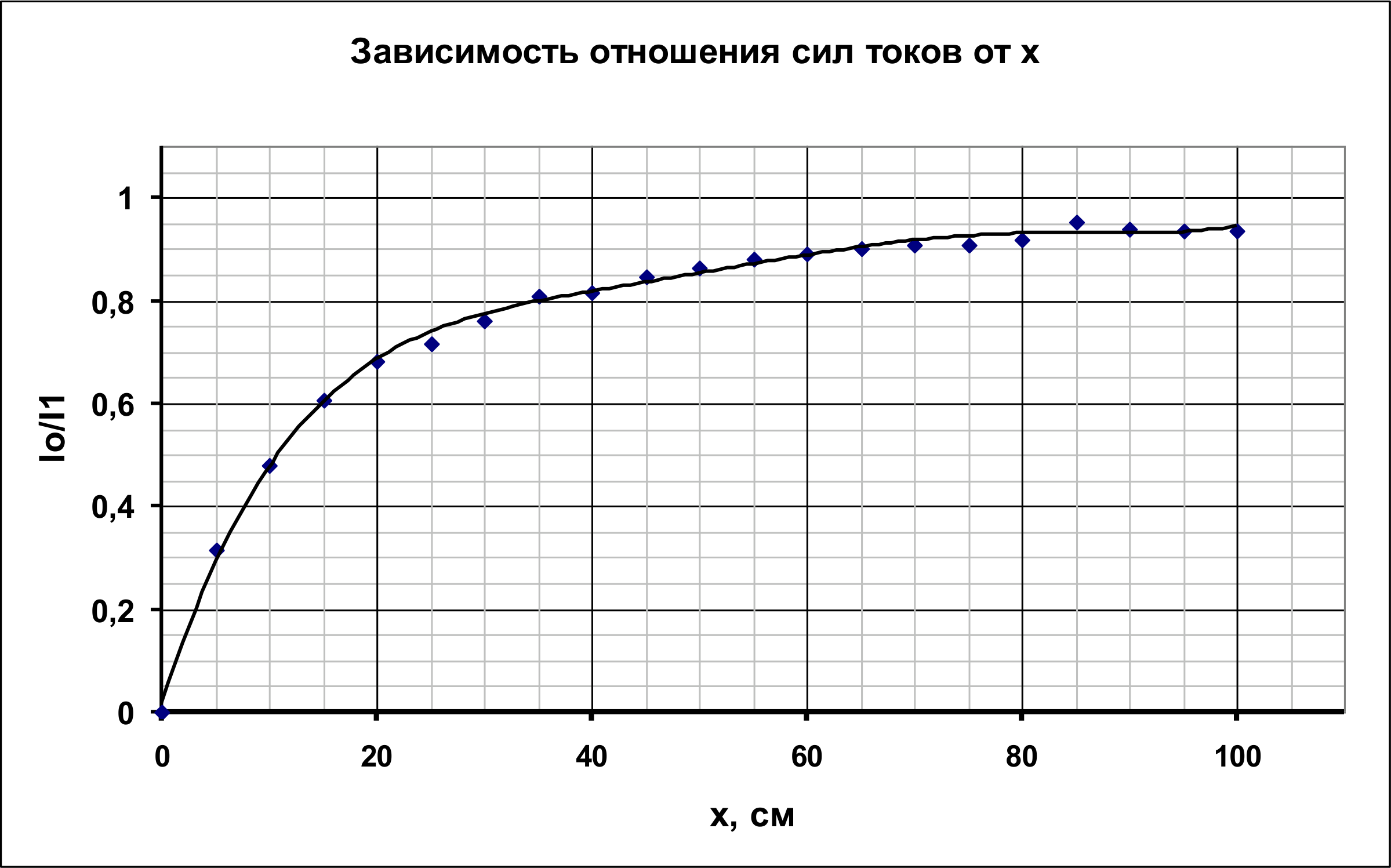

    1.6 График зависимости отношения сил токов \(I_1 / I_0\) от длины участка проволоки \(x\) показан на рисунке.

    Рисунок

    1.7 Теоретическая зависимость, описывающая эту кривую, определяется формулой (3), которая допускает простую линеаризацию

    \[\frac{I_0}{I_1} = 1 + \frac{l}{x}.\tag{6}\]

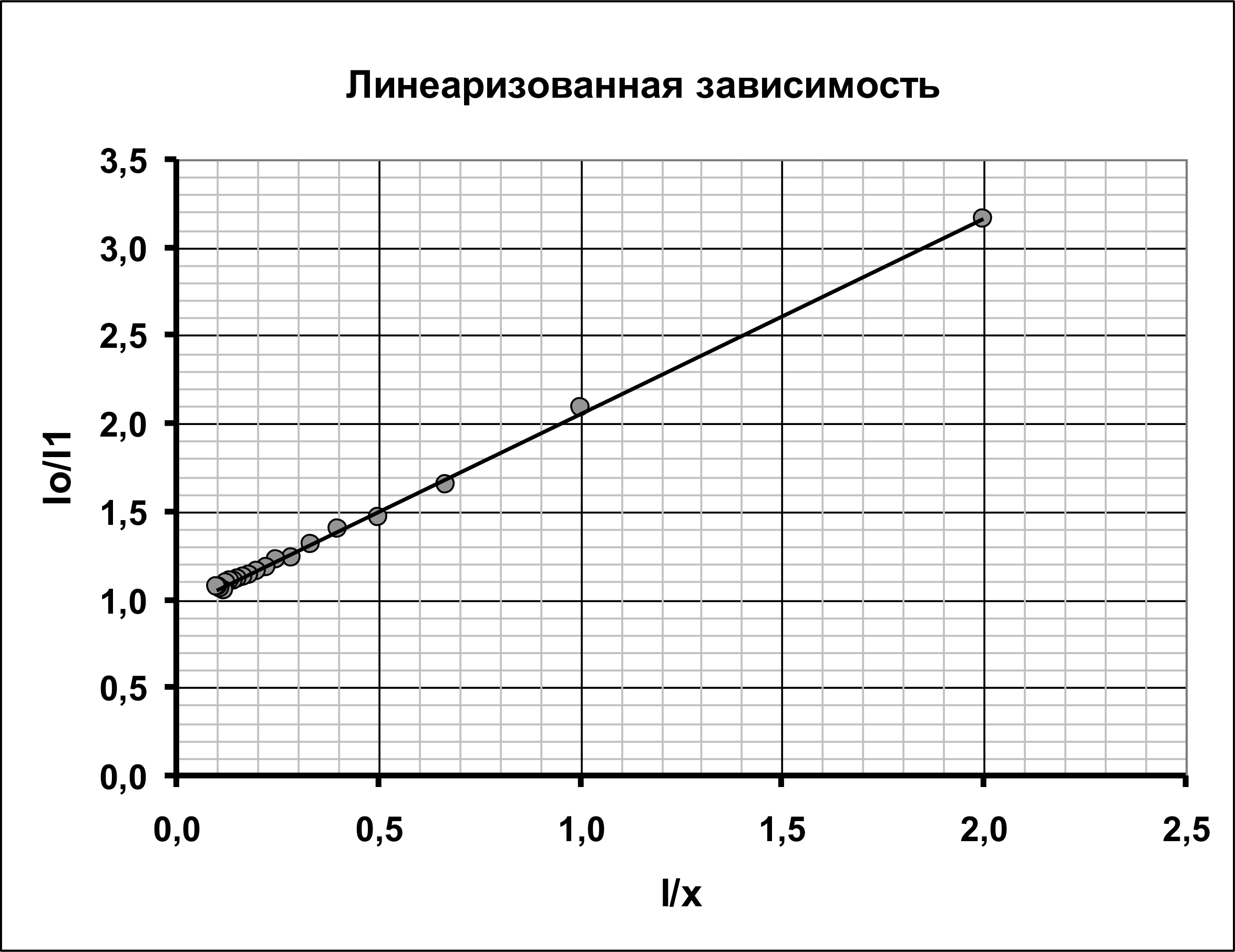

    Расчеты введенных переменных \(Y = \frac{I_0}{I_1}\) и \(X = \frac{l}{x}\) приведены в Таблице 1. График этой линеаризованной зависимости показан на рисунке.

    1.8 Коэффициенты линеаризованной зависимости, рассчитанные по МНК, равны

    \[\begin{aligned} a &= 1{,}11 \pm 0{,}02 \\ b &= 0{,}94 \pm 0{,}01 \end{aligned}.\tag{7}\]

    1.9 Из формулы (6) следует, что теоретические значения этих коэффициентов равны \(a = b = 1\).

    1.10 Полученные экспериментальные значения достаточно близки к теоретическим. Основной причиной полученных различий являются: - погрешности измерений (прежде всего силы тока); - систематические погрешности, связанные с неучтенными сопротивлениями проводов и контактов.

    Часть 2. Делитель напряжения.

    2.1 Результаты требуемых измерений приведены в Таблице 2.

    Таблица 2.

    Рисунок
    \(n\)Мультиметр \(U_n\), ВВольтметр \(U_n\), ВЛинейаризация \(X = 5 - n\)Линейаризация \(Y = \frac{U}{U_n} - \frac{5}{n}\)
    0005
    11,760,8046,25
    23,531,2134,94
    35,301,8223,28
    47,083,3411,44
    58,8600

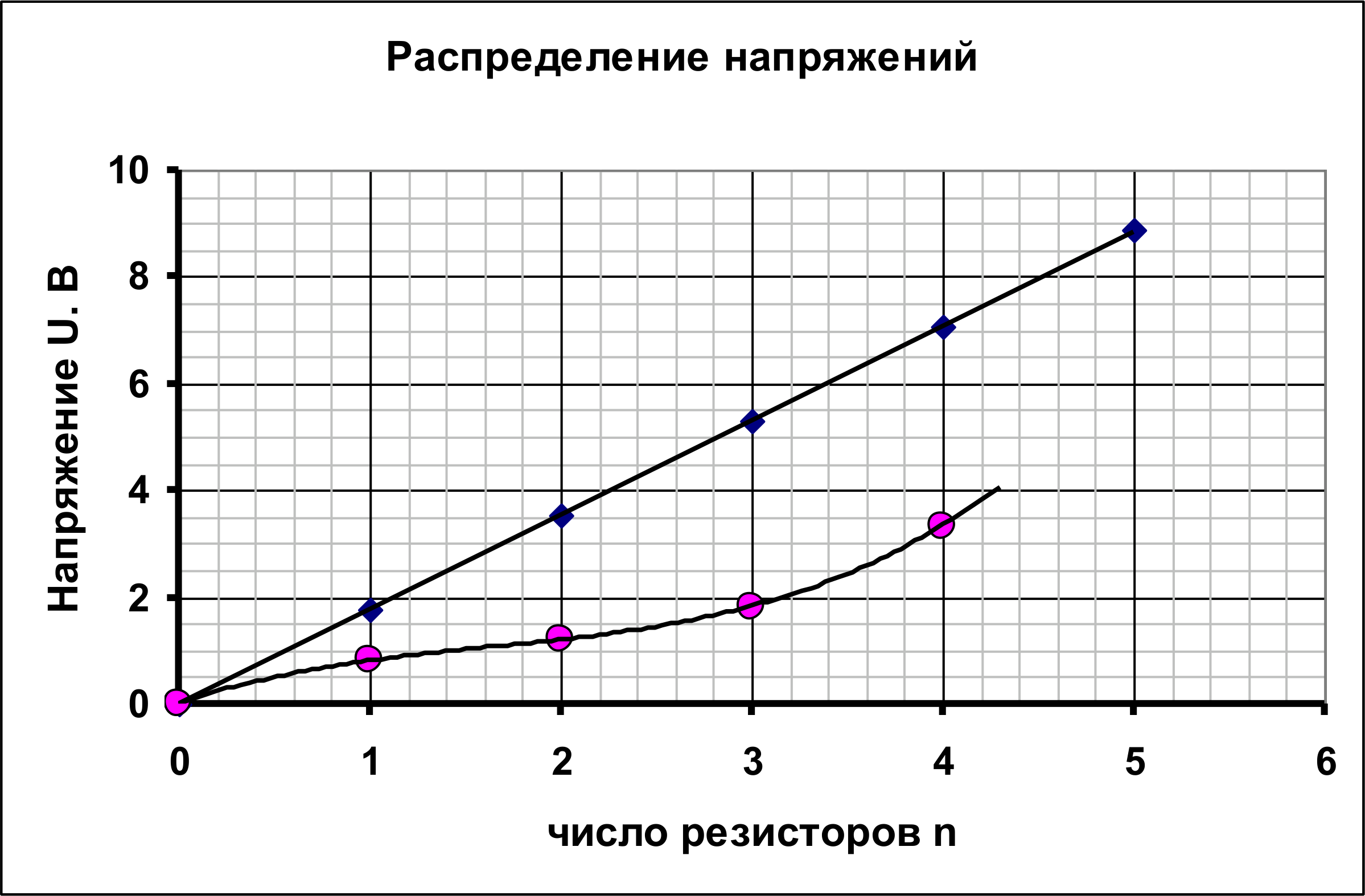

    Графики полученных зависимостей показаны на рисунке.

    2.2 Собственное сопротивление мультиметра значительно превышает сопротивления резисторов, поэтому его можно считать бесконечно большим. В этом случае напряжение источника поровну «делится» между резисторами, поэтому теоретическая формула для напряжения, измеренного мультиметром, имеет примитивный вид

    \[U_n = \frac{n}{5} U_S.\tag{8}\]

    Измеренное значение напряжения источника \(U_S = 8{,}9\) В, поэтому коэффициент наклона линейной зависимости должен быть равен \(\frac{\Delta U}{\Delta n} = 1{,}78\), что хорошо совпадает с экспериментальным значением.

    2.3 Основной причиной различия результатов измерений, проведенных разными приборами, является конечное сопротивление вольтметра \(R_V\), считать которое бесконечно большим в данном случае нельзя.

    Рисунок

    2.4 Рассчитаем значение напряжения на вольтметре, если его сопротивление равно \(R_{V}\). Будем считать, что напряжение источника остается постоянным. В этом случае измеряемое напряжение описывается функцией

    \[U_{n} = U_{S} \frac{R_{x}}{(5-n)R + R_{x}},\tag{9}\]

    где \(n\) - число резисторов, на которых измеряется напряжение, \(R\) - сопротивление одного резистора;

    \[R_{x} = \frac{nRR_{V}}{nR + R_{V}}.\tag{10}\]

    сопротивление параллельно соединенных вольтметра и \(n\) резисторов. Преобразуем формулу (9), чтобы привести ее к линейной зависимости:

    \[\frac{U_{S}}{U_{n}} = 1 + (5-n)\frac{R}{R_{x}} = 1 + (5-n)\frac{R}{nRR_{V}}(nR + R_{V}) = \frac{5}{n} + (5-n)\frac{R}{R_{V}}.\tag{11}\]

    Интересно отметить, что при \(R_{V} \gg R\) формула (11) переходит в формулу (8). Из соотношения (11) следует, что величина \(Y = \frac{U_{S}}{U_{n}} - \frac{5}{n}\) пропорциональна величине \(X = 5-n\).

    Рисунок

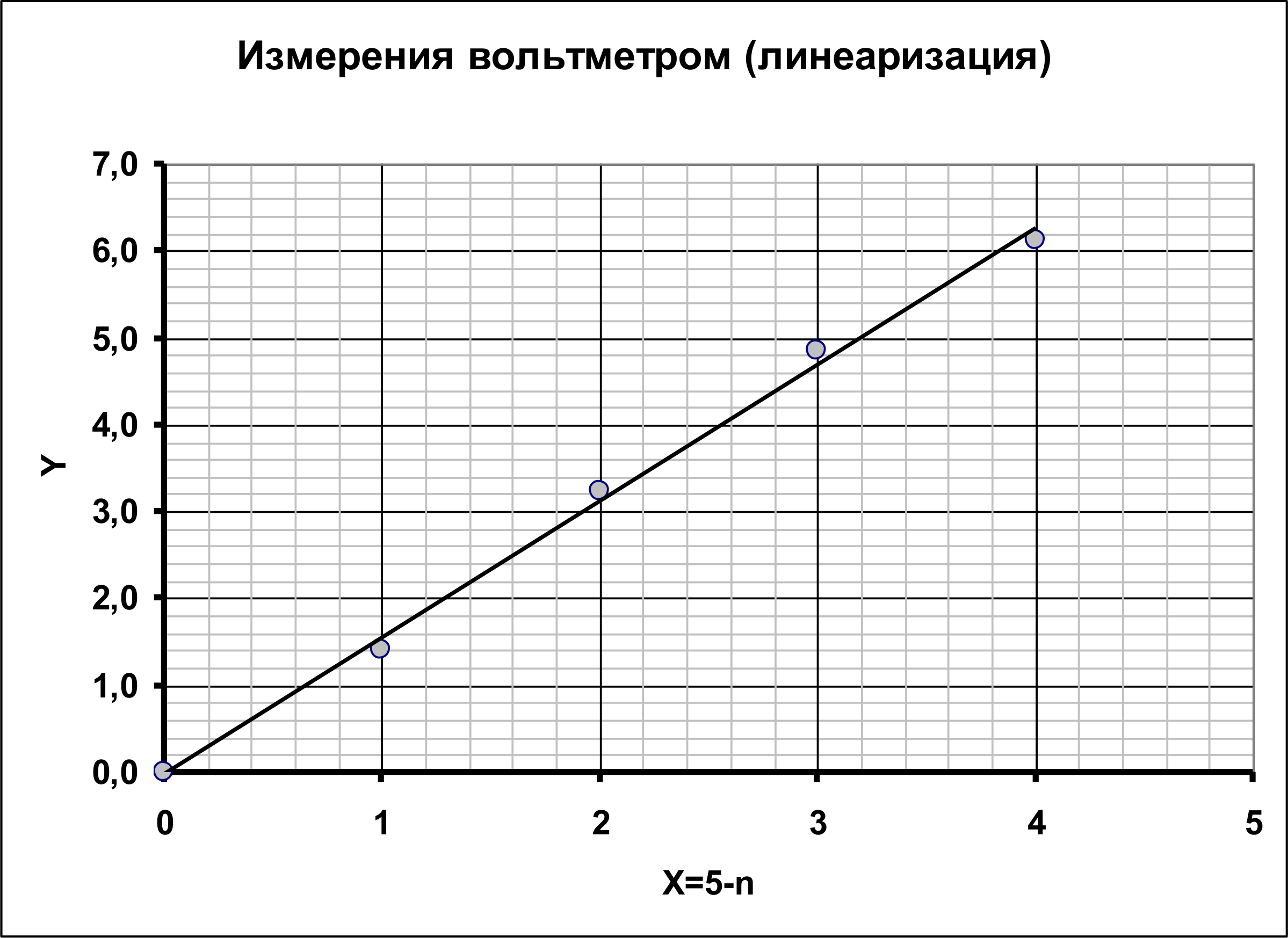

    В последних столбцах Таблицы 2 приведены рассчитанные значения этих величин. График зависимости между ними показан на рисунке и подтверждает проведенные теоретические построения.

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
