«Звездный ящик»
6/10Оборудование: «черный ящик» с тремя выводами; мультиметр в режиме вольтметра; мультиметр в режиме амперметра; соединительная колодка; отвертка; батарейка; два провода; резистор переменного сопротивления.

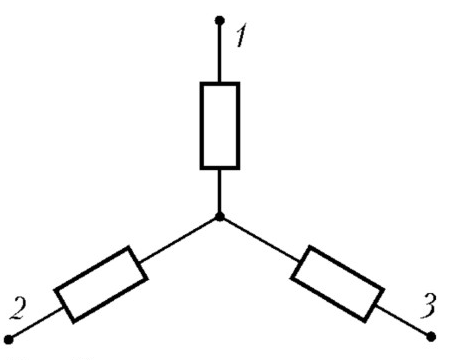

Внутри «черного ящика» находятся 3 элемента, соединенные «звездой» (рис. 11). Убедитесь в линейности этих элементов, построив для каждого элемента его вольт-амперную характеристику (не менее 10 точек). Определите параметр \(R_i = \Delta U_i/\Delta I_i\) для каждого из них. В состав одного из элементов включен источник постоянного тока. Определите номер этого элемента и ЭДС \(\mathcal{E}\) источника.
Примечание. Напряжение выданной батарейки должно превышать 1 В. Будьте предельно аккуратны с ящиками — не переворачивайте и не трясите их. В случае, если между любыми двумя выводами неподключенного «черного ящика» напряжение превышает 4 В, следует обязательно обратиться к дежурным для проверки ящика.
▶Показать разборСкрыть разбор
ПодсказкаВольтметр без нагрузки сразу покажет, между какими выводами действует ЭДС. Чтобы снять характеристику одного элемента, пропускайте ток через пару выводов и измеряйте напряжение между выводом этого элемента и третьим, свободным выводом: через третий элемент ток не идёт, и он лишь «удлиняет» провод вольтметра до центра звезды.
