Цикл Ренкина

  1. Цикл Ренкина

    Белорусская 2016/17, заключительный этап, 10 кл. · №24751

    Несмотря на современное многообразие способов получения электроэнергии с помощью сжигания различных типов топлива, использования солнечного света или энергии ядерных реакций, в подавляющем большинстве электростанций указанного типа используются паросиловые установки. В таких установках энергия, получаемая в результате сжигания топлива или выделяемая во время радиоактивного распада, направляется на подогрев и вскипание воды, вследствие чего водяной пар вращает турбину электрогенератора. Термодинамические процессы в большинстве подобных механизмов происходят в соответствии с одной из вариаций цикла Ренкина.

    Цикл Ренкина является термодинамическим циклом с двухфазным рабочим телом, то есть во время процесса которого осуществляется фазовый переход жидкости в пар и наоборот. Стоит также упомянуть, что холодильники и кондиционеры, использующие фреон, работают на основе обратного цикла Ренкина. В данной задаче вам предлагается изучить цикл Ренкина, рассматривая в качестве рабочего тела некоторую приближенную модель водяного пара.

    В качестве модели будем считать, что водяной пар является идеальным газом, молярная теплоемкость которого при постоянном объеме равна \(c_V = \frac{9}{2}R\), где \(R\) – универсальная газовая постоянная. Также считайте, что плотность воды в жидком состоянии постоянна, то есть не зависит ни от давления, ни от температуры.

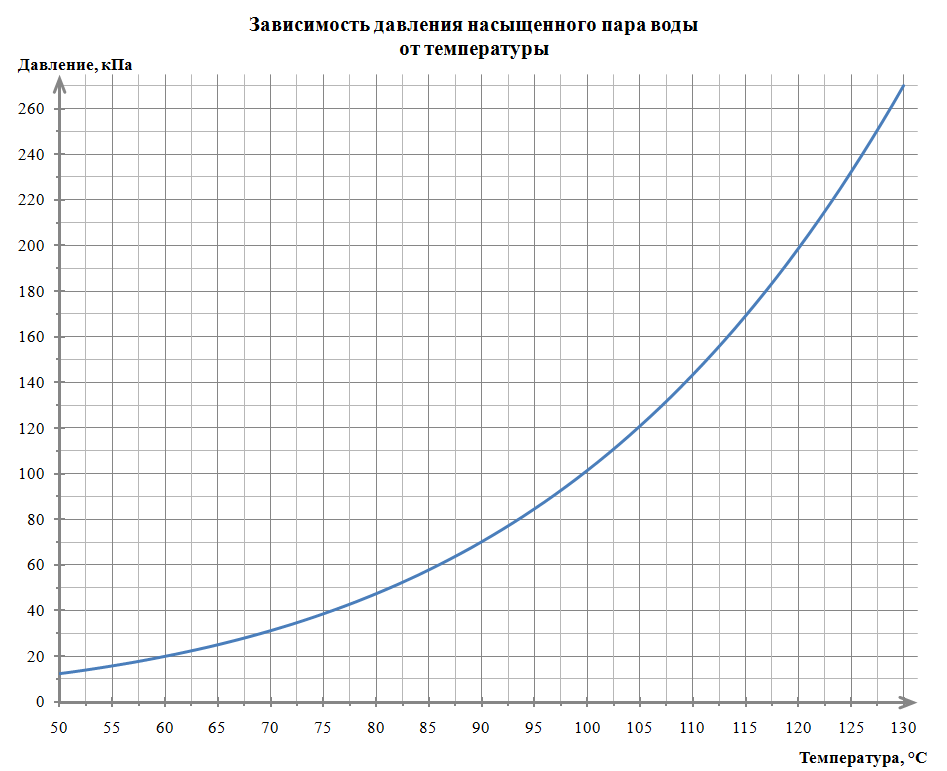

    Для решения задачи вам может пригодиться график зависимости давления насыщенного пара воды от температуры, представленный на отдельном бланке. При желании вы можете делать любые пометки и построения на данном графике. По окончании работы вложите данный бланк в тетрадь с решением. Ни в коем случае не подписывайте бланк-вкладыш с графиком!

    Все процессы, происходящие с рабочим телом, считайте квазистационарными, то есть достаточно медленными. На некотором этапе рабочее тело будет совершать адиабатический процесс, то есть процесс без теплообмена с окружающей средой. Известно, в квазистационарном адиабатическом процессе с идеальным газом сохраняется величина \(pT^{\frac{\gamma}{1-\gamma}}\), то есть \(pT^{\frac{\gamma}{1-\gamma}} = \text{const}\), где \(p\) – давление идеального газа, \(T\) – его температура, \(\gamma\) – показатель адиабаты, а «const» обозначает некоторую постоянную. Показатель адиабаты \(\gamma\) – безразмерная величина, для идеального газа равная отношению \(c_p/c_V\) теплоемкостей при постоянном давлении и объеме, соответственно.

    Рисунок

    Наконец, напомним вам некоторые физические постоянные (никто не гарантирует, что все из них вам понадобятся):

    Универсальная газовая постоянная: \(R = 8{,}31\) Дж/(К·моль) Постоянная Авогадро: \(N_{\text{А}} = 6{,}02 \cdot 10^{23}\) моль\(^{-1}\) Постоянная Больцмана: \(k_{\text{В}} = 1{,}38 \cdot 10^{-23}\) Дж/К Молярная масса воды: \(M = 1{,}80 \cdot 10^{-2}\) кг/моль Удельная теплоемкость воды: \(c_{\text{в}} = 4200\) Дж/(кг·°С) Плотность воды: \(\rho_{\text{в}} = 1000\) кг/м\(^3\) Нормальное атмосферное давление: \(p_{\text{атм}} = 1{,}01 \cdot 10^5\) Па Температура кипения воды при \(p_{\text{атм}}\): \(T_{\text{кип}} = 100\) °С \(= 373\) К Удельная теплота парообразования воды при \(100\) °С: \(L_{100\text{ °С}} = 2{,}26\) МДж/кг

    Часть А. Пройдемся по циклу

    В данной задаче с водой и водяным паром будет происходить следующий цикл, схематически изображенный на рисунке.

    Рисунок

    Рисунок 1 - Схема цикла

    Первоначально (точка 1 на рисунке) вода находится в резервуаре при температуре кипения \(T_{\text{кип}}\), а внешнее давление равно нормальному атмосферному \(p_{\text{атм}}\). К воде подводится теплота, вследствие чего некоторая часть воды выкипает, превращаясь в водяной пар (точка 2). Получающийся водяной пар изобарно нагревают до температуры \(T_{\text{max}} = 120\,^{\circ}\text{C}\) (точка 3). Далее разогретый пар адиабатически раскручивает турбину, вращая ротор электрогенератора. Параметры турбины подобраны таким образом, чтобы давление пара упало настолько, насколько это возможно при условии, чтобы пар еще не начал конденсироваться (точка 4). После этого в конденсаторе весь пар изотермически переводят в жидкое агрегатное состояние (точка 5). Наконец, полученную воду адиабатически насосом перекачивают в исходный резервуар (точка 6), после чего ее нагревают до температуры кипения \(T_{\text{кип}}\) (точка 1), замыкая цикл.

    А1. Получите выражение для количества теплоты, которое необходимо подвести, чтобы испарить некоторую порцию воды в процессе 1-2, в зависимости от массы \(m\) этой порции.

    А2. Получите выражение для изменения внутренней энергии порции воды в процессе вскипания 1-2 в зависимости от массы \(m\) этой порции.

    Далее вместо слов «в зависимости от массы \(m\) этой порции» будем просто указывать «(\(m\))» после вопроса, где это необходимо.

    А3. Получите выражение для количества теплоты, необходимой для изобарного нагревания полученной порции водяного пара до температуры \(T_{\text{max}} = 120\,^{\circ}\text{C}\) в процессе 2-3. (\(m\))

    А4. Определите конечное давление пара после раскручивания турбины 3-4.

    А5. Определите температуру конденсации в процессе 4-5.

    А6. Получите выражение для количества теплоты, которая вода получила во время перекачивания и нагрева (процесс 5-6-1). (\(m\))

    Часть В. Исследуем цикл

    В1. Схематически изобразите полученный цикл на диаграммах «давление-объем» (\(p\)-\(V\)) и «давление-температура» (\(p\)-\(T\)). Укажите на диаграммах точки 1, 2, ..., 6 согласно рисунку 1. Построение с точными числовыми значениями \(p\) и \(T\) не требуется.

    В2. Определите удельную теплоту конденсации водяного пара в процессе 4-5. Также укажите разницу \(\Delta L\) между удельной теплотой парообразования (конденсации) в процессах 1-2 и 4-5.

    В3. Определите КПД приведенного цикла. Сравните его с КПД цикла Карно, работающего при той же максимальной и минимальной температуре.

    Рисунок
    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    Теплота кипения даёт \(\Delta U=L m-p\Delta V\), пар — идеальный газ с \(c_V=\frac92R\); адиабата заканчивается там, где её кривая \(p(T)\) пересечёт кривую насыщения. Внутренняя энергия — функция состояния: на замкнутом цикле её изменение равно нулю.

    ▶ОтветСкрыть: ответ
    Ответ

    А4) \(p\approx62{,}3\) кПа; А5) \(T_{\text{конд}}\approx87\,^\circ\text{C}=360\) К; В2) \(L_{T_{\text{конд}}}=2{,}28\) МДж/кг, \(\Delta L=21{,}6\) кДж/кг; В3) \(\eta\approx3{,}54\,\%\), у цикла Карно \(8{,}40\,\%\) (в 2,4 раза больше).

    ▶РешениеСкрыть: решение
    Решение

    Часть А. Пройдемся по циклу

    А1. Количество теплоты, необходимое для испарения воды массы \(m\), находящейся при температуре кипения, определяется известным выражением:

    Рисунок

    А2. Согласно первому началу термодинамики \(Q_{1-2} = A_{1-2} + \Delta U_{1-2}\). Так как кипение воды происходит при постоянном атмосферном давлении, то работу \(A_{1-2}\) можно рассчитать следующим образом:

    Рисунок

    Объем воды \(V_1\) в жидком состоянии можно найти, зная ее плотность. Объем водяного пара \(V_2\) можно выразить из уравнения Менделеева-Клапейрона, где химическое количество выразим через массу и молярную массу:

    Рисунок

    Тогда изменение внутренней энергии порции воды:

    Рисунок

    А3. В этом пункте нам необходимо будет использовать выражение для внутренней энергии водяного пара. Для этого рассмотрим мысленный изохорный процесс с идеальным газом. По условию задачи нам известна молярная теплоемкость такого процесса, значит

    Рисунок

    С другой стороны, при изохорном процессе пар не совершает работы,

    Рисунок

    значит \(Q_V = \Delta U\). Получаем, что изменение внутренней энергии равно \(\Delta U = \frac{9}{2} \nu R \Delta T\). Зная, что при 0 К внутренняя энергия обращается в нуль, получаем выражение для внутренней энергии водяного пара:

    Рисунок

    Процесс нагревания пара в задаче – изобарный, поэтому, воспользовавшись первым началом термодинамики и уравнением Менделеева-Клапейрона, можем получить:

    Рисунок

    Полученный множитель \(c_p = \frac{11}{2} R\) является молярной теплоемкостью водяного пара при постоянном давлении. Её можно было также получить, воспользовавшись формулой Майера: \(c_p - c_V = R\). Используя молярную массу воды, получаем ответ на вопрос данного пункта:

    Рисунок

    А4. Как сказано в условии задачи, процесс раскручивания турбины будет происходить адиабатически. При этом будет изменяться и давление, и температура, и объем порции газа. Считая процесс квазистационарным, из условия знаем, что он подчиняется уравнению

    Рисунок

    Показатель адиабаты \(\gamma\) мы можем рассчитать, используя выражения для теплоемкостей из предыдущего пункта задачи:

    Рисунок

    То есть адиабатический процесс будет происходить в соответствии с уравнением

    Рисунок

    \(pT^{-\frac{11}{2}} = const\). Зная давление (\(p_{\text{атм}}\)) и температуру (\(T_{\text{max}}\)) в начале процесса, можем получить зависимость давления от температуры в явном виде:

    \[pT^{-\frac{11}{2}} = p_{\text{атм}} T_{max}^{-\frac{11}{2}} \quad \Rightarrow \quad p = p_{\text{атм}} \left( \frac{T}{T_{max}} \right)^{\frac{11}{2}}\]

    Рисунок

    Процесс будет происходить до тех пор, пока пар не начнет конденсироваться. Пар начинает конденсироваться, если его давление «попытается» превысить давление насыщенного водяного пара при текущей температуре. Тогда для нахождения конечного давления изобразим кривую зависимости \(p(T)\) адиабатического процесса на графике зависимости давления насыщенных паров воды от температуры на бланке к условию задачи. Для этого рассчитаем давление в нескольких точках, не забывая, конечно, перевести температуру в абсолютную шкалу (Кельвины). Результаты расчетов представим в виде таблицы.

    \(T\), °C50607080901001101201308587
    \(T\), K323333343353363373383393403358360
    \(p\), кПа34,340,647,856,065,375,887,710111660,562,3

    Последние два столбца были рассчитаны для уточнения координат точки пересечения графиков.

    Зависимость давления насыщенного пара воды от температуры

    Рисунок

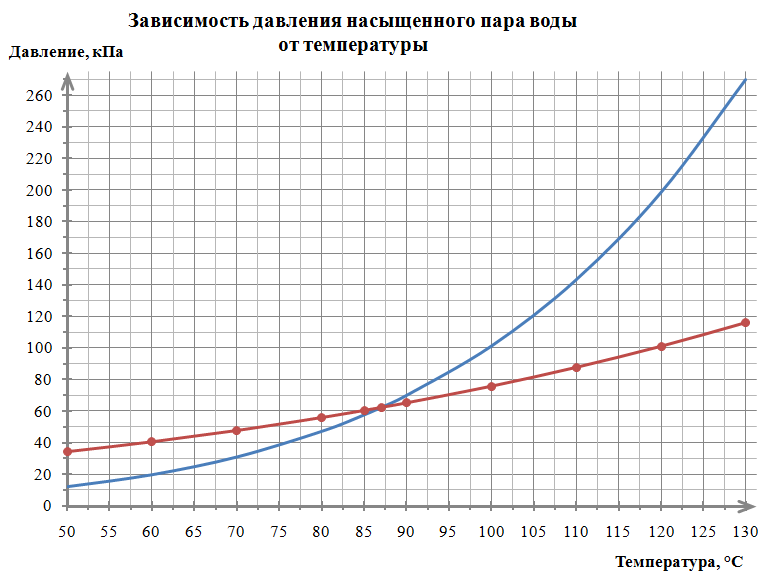

    Рисунок 1 - Пересечение графиков зависимости давления от температуры

    Из полученного пересечения графиков делаем вывод, что конечное давление после этапа 3-4, при котором пар начнет конденсироваться, приблизительно равно:

    \[p_{\text{конд}} = 62{,}3 \text{ кПа}\]

    Рисунок

    А5. Также из графика мы получаем и температуру, при которой пар начнет и будет дальше изотермически конденсироваться:

    \[T_{\text{конд}} = 87 \text{ °C} = 360 \text{ K}\]

    Рисунок

    Кроме того отметим, что поскольку, согласно условию задачи, конденсация происходит изотермически, то она происходит и изобарно в силу однозначной связи между температурой и давлением насыщенных водяных паров.

    А6. В условии отмечено, что насос перекачивает воду адиабатически, то есть без передачи тепла. Кроме того, поскольку плотность воды по условию задачи постоянна, то ее объем в

    процессе перекачки не изменяется, что приводит к отсутствию совершаемой работы. По первому началу термодинамики из этого следует, что и внутренняя энергия воды не изменяется в процессе 5-6, то есть ее температура остается постоянной и равной \(T_{\text{конд}}\). Теплоту вода получает в процессе нагревания 6-1. Количество этой теплоты можно легко рассчитать с помощью известного выражения:

    \[Q_{6-1} = c_{\text{в}} m \Delta T = c_{\text{в}} m (T_{\text{кип}} - T_{\text{конд}})\]

    Рисунок

    Часть В. Исследуем цикл

    В1. Схематические диаграммы в координатах \(p\)-\(V\) и \(p\)-\(T\) приведены на рисунках.

    Рисунок

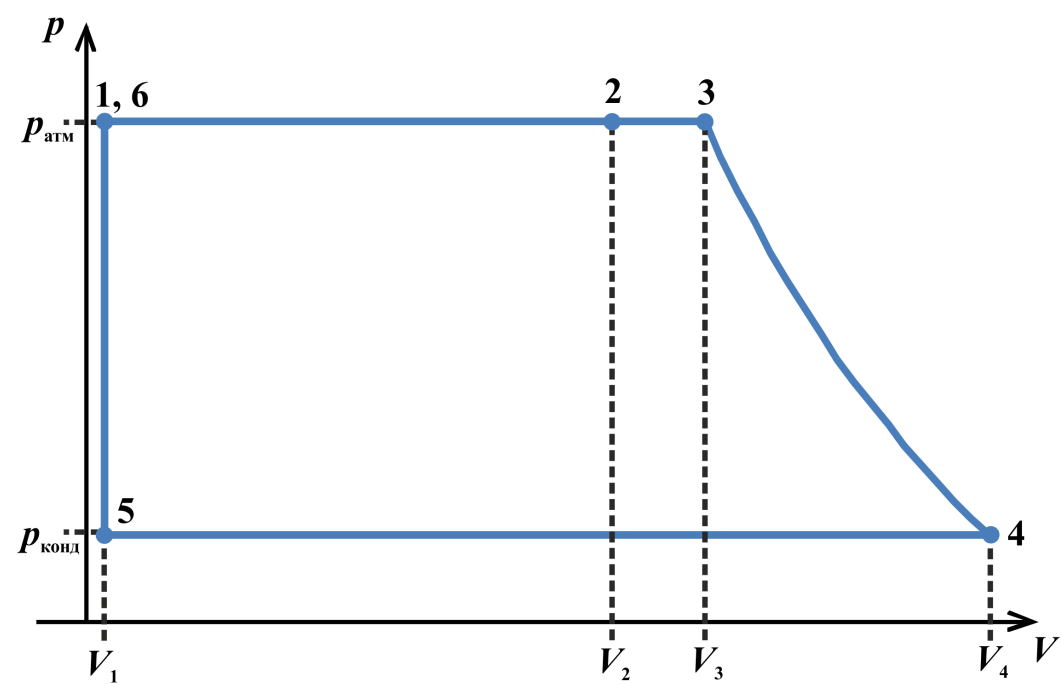

    Рисунок 2 - \(p\)-\(V\) диаграмма цикла

    Рисунок

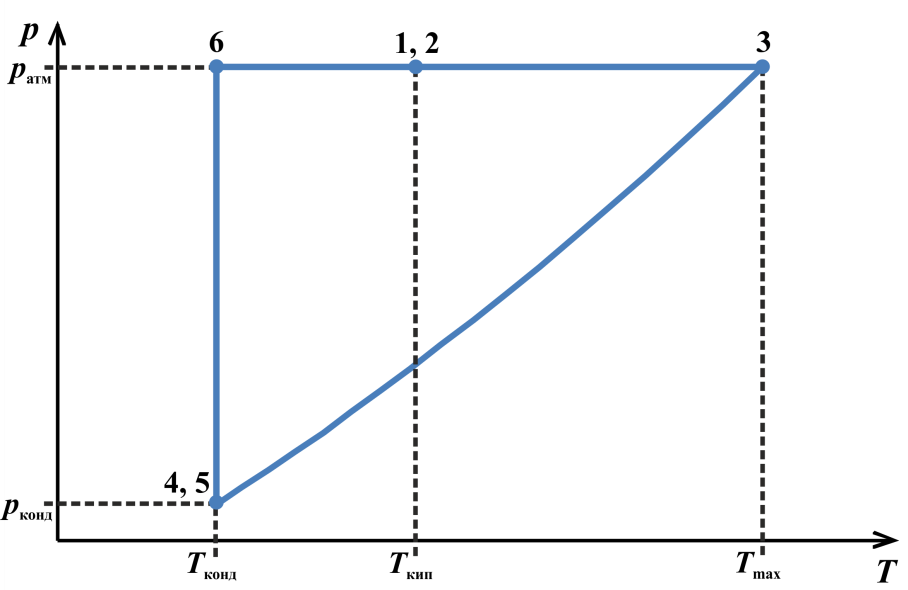

    Рисунок 3 - \(p\)-\(T\) диаграмма цикла

    Значения объемов на \(p\)-\(V\) диаграмме следующие:

    \[V_1 = \frac{m}{\rho_{\text{в}}}; \quad V_2 = \frac{m R T_{\text{кип}}}{M p_{\text{атм}}}; \quad V_3 = \frac{m R T_{\text{max}}}{M p_{\text{атм}}}; \quad V_4 = \frac{m R T_{\text{конд}}}{M p_{\text{конд}}}\]

    Рисунок

    Необходимо отметить, что объем \(V_1\) значительно меньше остальных характерных объемов, так как плотность воды в жидком состоянии гораздо больше плотности пара.

    На \(p\)-\(V\) диаграмме точки 1 и 6 совпадают, так как при нагревании воды в резервуаре ее давление и объем остаются постоянными. Отметим, что мы здесь пренебрегаем разницей давлений, обусловленной высотой столба жидкости. На \(p\)-\(T\) диаграмме совпадают точки 1 и 2, а также точки 4 и 5, так как при испарении и конденсации температура и давление остаются постоянными.

    Участок 3-4 на обеих диаграммах относится к адиабатическому процессу и отличен от прямой в обоих случаях.

    В2. Удельная теплота конденсации связана с теплотой, которую выделяет некоторая порция пара в этом процессе: \(Q_{4-5} = L_{T_{\text{конд}}} m\). С другой стороны, эту теплоту можно найти, используя первое начало термодинамики:

    \[-Q_{4-5} = A_{4-5} + \Delta U_{4-5}\]

    Рисунок

    Знак «минус» здесь учитывает то, что теплота отводится от пара, а не передается ему. Работу газа на участке 4-5 можно легко найти, так как давление при конденсации не изменялось:

    \[A_{4-5} = p_{\text{конд}}(V_1 - V_4) = -p_{\text{конд}} \left( \frac{m R T_{\text{конд}}}{M p_{\text{конд}}} - \frac{m}{\rho_{\text{в}}} \right) = -m \left( \frac{R T_{\text{конд}}}{M} - \frac{p_{\text{конд}}}{\rho_{\text{в}}} \right)\]

    Рисунок

    Работа отрицательна, так как пар уменьшает свой объем при конденсации. Изменение внутренней энергии найдем из условия того, что она является функцией состояния, и полное изменение внутренней энергии за весь цикл равно нулю:

    \[\Delta U_{1-2} + \Delta U_{2-3} + \Delta U_{3-4} + \Delta U_{4-5} + \Delta U_{5-6} + \Delta U_{6-1} = 0\]

    Рисунок

    В предыдущих частях задачи у нас имеются выражения для всех слагаемых, кроме \(\Delta U_{3-4}\) и искомого \(\Delta U_{4-5}\) (напомним, в части А6 было указано, что \(\Delta U_{5-6} = 0\), а \(\Delta U_{6-1}\) совпадает с \(Q_{6-1}\), так как вода в жидком состоянии работу не совершает). Для адиабатического процесса 3-4 с водяным паром:

    \[\Delta U_{3-4} = \frac{9}{2} \nu R \Delta T_{3-4} = \frac{9}{2} \frac{m}{M} R (T_{\text{конд}} - T_{max})\]

    Рисунок

    Тогда искомое изменение внутренней энергии равно:

    \[\Delta U_{4-5} = -\Delta U_{1-2} - \Delta U_{2-3} - \Delta U_{3-4} - \Delta U_{6-1} =\]

    \[= -m \left( L_{100\,^\circ\text{C}} + \frac{p_{\text{атм}}}{\rho_{\text{в}}} - \frac{R T_{\text{кип}}}{M} \right) - \frac{9}{2} \frac{m}{M} R (T_{max} - T_{\text{кип}}) - \frac{9}{2} \frac{m}{M} R (T_{\text{конд}} - T_{max}) -\]

    \[- c_{\text{в}} m (T_{\text{кип}} - T_{\text{конд}}) = m \left( -L_{100\,^\circ\text{C}} - \frac{p_{\text{атм}}}{\rho_{\text{в}}} + \frac{R T_{\text{кип}}}{M} - (T_{\text{кип}} - T_{\text{конд}}) \left( c_{\text{в}} - \frac{9}{2} \frac{R}{M} \right) \right)\]

    Рисунок

    Наконец, подставляя полученные результаты для работы и изменения внутренней энергии в первое начало термодинамики, получаем:

    \[-L_{T_{\text{конд}}} m =\]

    \[= -m \left( \frac{R T_{\text{конд}}}{M} - \frac{p_{\text{конд}}}{\rho_{\text{в}}} \right) + m \left( -L_{100\,^\circ\text{C}} - \frac{p_{\text{атм}}}{\rho_{\text{в}}} + \frac{R T_{\text{кип}}}{M} - (T_{\text{кип}} - T_{\text{конд}}) \left( c_{\text{в}} - \frac{9}{2} \frac{R}{M} \right) \right)\]

    Рисунок

    Сокращая массу и приводя подобные слагаемые, получаем выражение для искомой удельной теплоты конденсации:

    \[L_{T_{\text{конд}}} = L_{100\,^\circ\text{C}} + \frac{p_{\text{атм}} - p_{\text{конд}}}{\rho_{\text{в}}} + (T_{\text{кип}} - T_{\text{конд}}) \left( c_{\text{в}} - \frac{11}{2} \frac{R}{M} \right) = 2{,}28\,\text{МДж/кг}\]

    Рисунок

    Разница между значениями удельной теплоты парообразования (конденсации) при разных температурах:

    \[\Delta L = L_{T_{\text{конд}}} - L_{100\,^\circ\text{C}} = \frac{p_{\text{атм}} - p_{\text{конд}}}{\rho_{\text{в}}} + (T_{\text{кип}} - T_{\text{конд}}) \left( c_{\text{в}} - \frac{11}{2} \frac{R}{M} \right) = 21{,}6\,\text{кДж/кг}\]

    Рисунок

    Интересно отметить, что если в сумме пренебречь первым слагаемым, содержащим давления (а оно на самом деле малое), то разница \(\Delta L\) оказывается прямо пропорциональна разности температур \(T_{\text{кип}} - T_{\text{конд}}\), а коэффициентом пропорциональности оказывается разность удельных теплоемкостей воды и пара при изобарном процессе.

    В3. Для определения КПД цикла воспользуемся выражением:

    \[\eta = \frac{A}{Q_{\text{пол}}} = \frac{Q_{\text{пол}} - Q_{\text{отд}}}{Q_{\text{пол}}} = 1 - \frac{Q_{\text{отд}}}{Q_{\text{пол}}}\]

    Рисунок

    Теплота поступает в систему на этапе 6-1-2-3. Ее несложно рассчитать, используя уже записанные выше выражения:

    \[Q_{\text{пол}} = Q_{6-1} + Q_{1-2} + Q_{2-3} = c_{\text{в}} m \left( T_{\text{кип}} - T_{\text{конд}} \right) + L_{100\,^\circ\text{C}} m + \frac{11}{2} \frac{m}{M} R \left( T_{max} - T_{\text{кип}} \right)\]

    Рисунок

    Отдает теплоту система во время конденсации водяного пара. Отдаваемую теплоту несложно определить, используя результаты предыдущего пункта:

    \[Q_{\text{отд}} = L_{T_{\text{конд}}} m\]

    Рисунок

    Тогда КПД цикла равен:

    \[\eta = 1 - \frac{Q_{\text{отд}}}{Q_{\text{пол}}} = 1 - \frac{L_{T_{\text{конд}}}}{c_{\text{в}} \left( T_{\text{кип}} - T_{\text{конд}} \right) + L_{100\,^\circ\text{C}} + \frac{11}{2} \frac{R}{M} \left( T_{max} - T_{\text{кип}} \right)} = 3{,}54\,\%\]

    Рисунок

    Тепловая машина Карно с такой же максимальной и минимальной температурой работала бы с КПД:

    \[\eta_{\text{Карно}} = 1 - \frac{T_{\text{конд}}}{T_{max}} = 8{,}40\,\%\]

    Рисунок

    Предложенный тепловой двигатель, как видим, обладает небольшим КПД, однако он всего в 2,4 раза меньше наилучшего возможного КПД при тех же температурах.

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
