Туннельный диод

Ток через диод равен току через резистор. Пересечение ВАХ диода с нагрузочной прямой даёт ток в цепи, а при большом сопротивлении таких точек может быть три, отсюда гистерезис.

\(U_u\approx170\) мВ, \(I_u\approx9\) мкА; \(U_d\approx600\) мВ, \(I_d\approx0{,}5\) мкА; при \(R=100{,}7\) Ом наклоны ветвей \(112{,}2\) и \(157{,}8\) Ом.

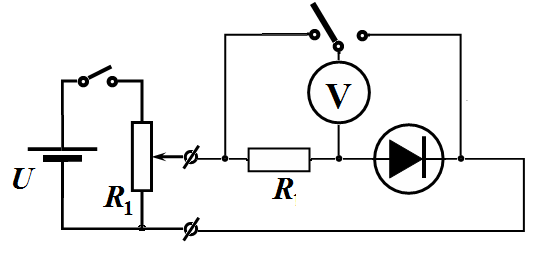

1. Для проведения измерений используется традиционная схема с делителем напряжения, позволяющая измерять напряжения на резисторе \(U_{R}\) и диоде \(U_{D}\).

2.1. Требуемые величины рассчитываются по очевидным формулам

\[U_{0} = U_{R} + U_{D}\]

\[I = \frac{U_{R}}{R}\tag{1}\]

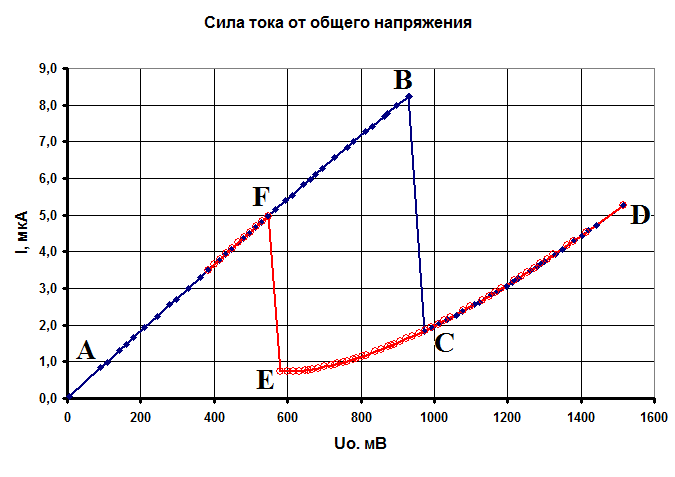

2.2 – 2.3 В этой серии использовался резистор с сопротивлением \(R = 100{,}7\) Ом График зависимости силы тока в цепи \(I\) от общего напряжения \(U_{0}\) показан на рисунке. Таблица результатов измерений приведена на следующей странице.

При возрастании напряжения сила тока изменяется по «траектории» \(ABCD\), при уменьшении - \(DEFA\). Главной особенностью полученной зависимости является наличие области бистабильности (ветви \(FB\) и \(EC\)) – в этой области при одном и том же напряжении сила тока может принимать разные значения.

Таблица 1. Измерения при \(R = 100{,}7\) Ом.

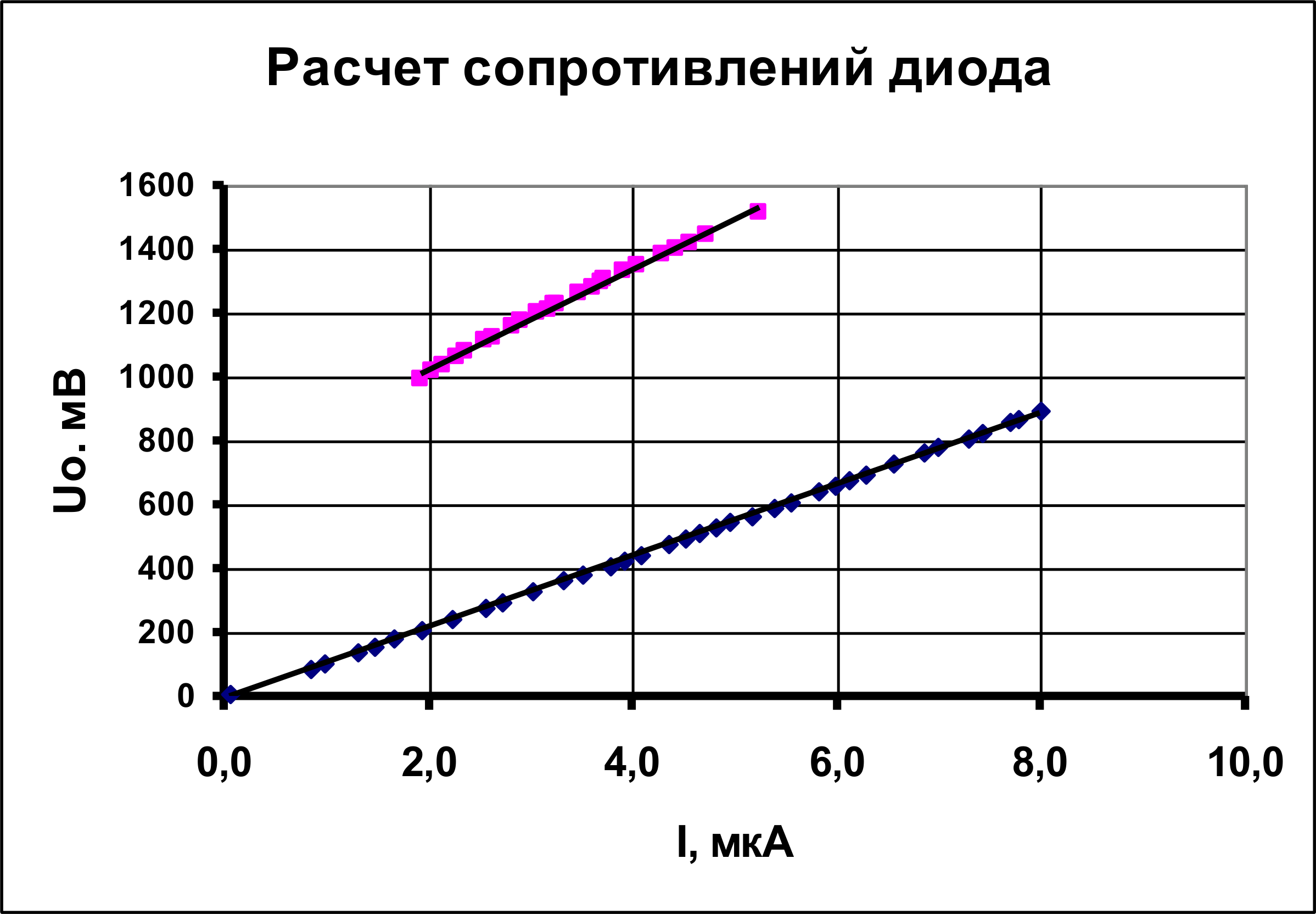

2.4 Выделенные линейные

участки отдельно показаны на следующем рисунке. Для упрощения построена «перевернутая зависимость» напряжение – сила тока. Коэффициенты наклона на этих графиках равны сопротивлениям цепи (дифференциальным). Расчет этих значений дает следующие значения: На ветви АВ: \(R = 112{,}2\) Ом На ветви CD: \(R = 157{,}8\) Ом

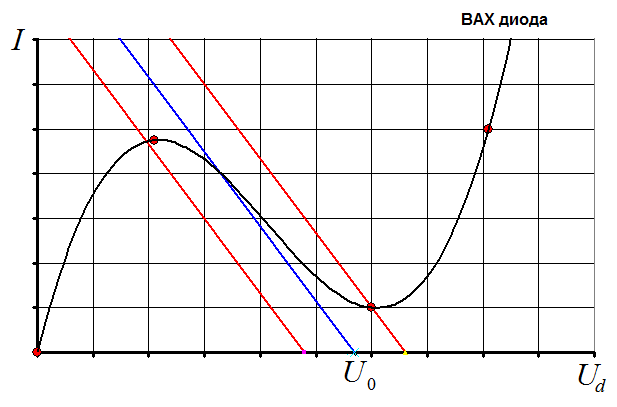

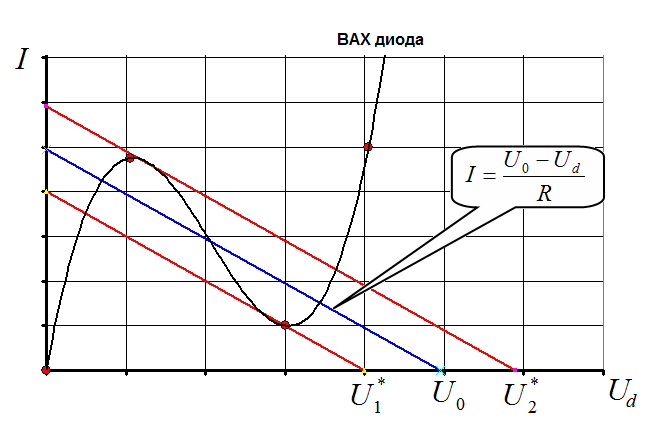

2.5 Качественное объяснение полученной зависимости может быть дано на основании ВАХ диода (см рис) На этом же графике построены зависимости силы тока через резистор (которая, естественно, равна силе тока через диод) от напряжения на диоде

\[I = \frac{U_0 - U_D}{R}.\tag{2}\]

Точки пересечения этих графиков дают значения силы тока в цепи. Видно, что в диапазоне напряжений от \(U_1^*\) до \(U_2^*\) таких точек 3. Легко показать, что средняя ветвь в данном случае является неустойчивой, поэтому в эксперименте не проявляется. При возрастании напряжения сила тока изменяется по левой ветви, при убывании по правой ветви ВАХ диода.

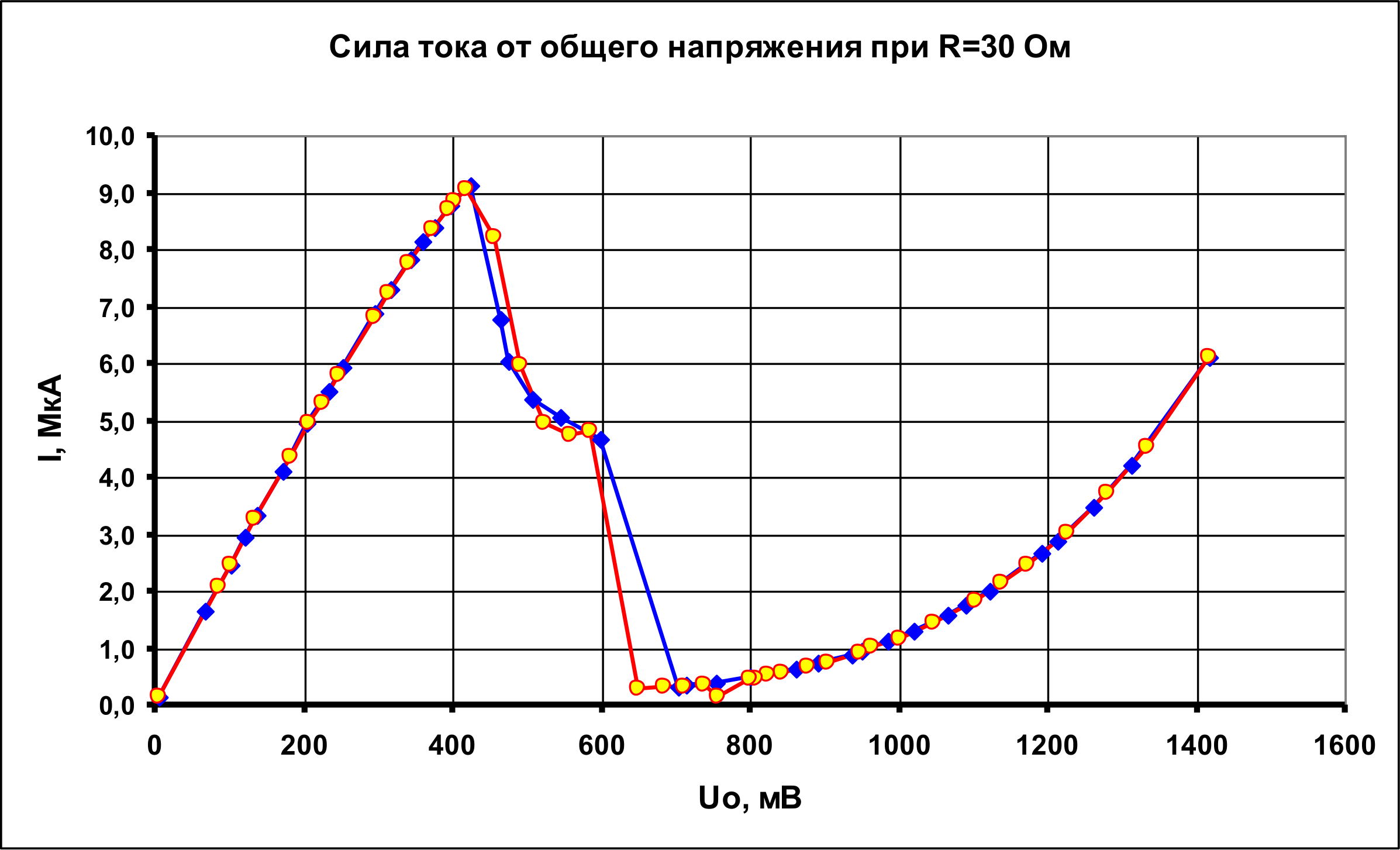

3. Вторая серия измерений проведена с резистором с сопротивлением \(R = 30{,}0\) Ом. Результаты измерений приведены в Таблице 2 и показаны на графике.

Таблица 2. Измерения при \(R = 30{,}0\) Ом.

В этом случае области бистабильности нет – значения сил токов при возрастании и при убывании напряжения повторяются.

Качественное объяснение этой зависимости дает следующий график (аналогичный тому, который был рассмотрен при объяснении бистабильности). Из этого рисунка видно, что при малых сопротивлениях ВАХ диода и ВАХ резистора имеют одну точку пересечения при любых значениях общего напряжения. Поэтому в данном случае зависимость получается однозначной.

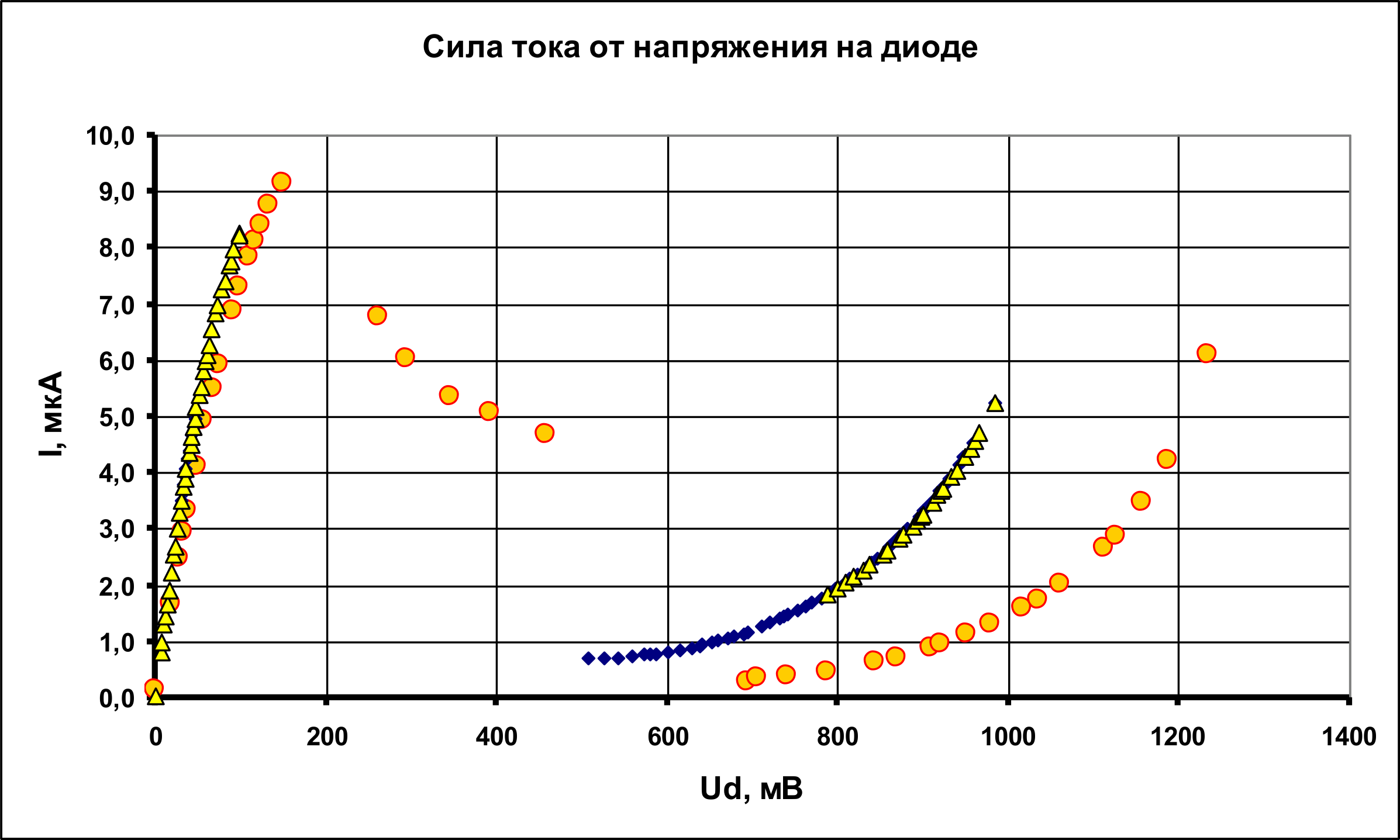

4. На следующем рисунке на график нанесены все точки значений сил токов в зависимости от напряжения на диоде – эти точки и дают ВАХ диода.

По непонятным причинам правые ветви ВАХ, измеренные при разных сопротивлениях, слегка расходятся.

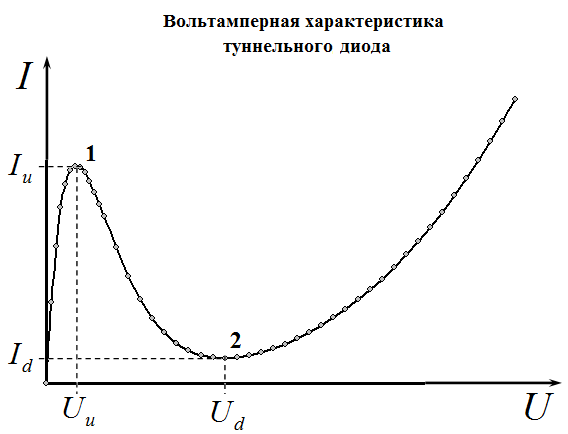

5. Значения сил токов и напряжений в критических точках оказываются равными: в пике \(U_{u} \approx 170\,\text{мВ},\ I_{u} \approx 9\,\text{мкА}\); в провале \(U_{d} \approx 600\,\text{мВ},\ I_{d} \approx 0{,}5\,\text{мкА}\).
