Амперметр и ключ в цепи из трёх резисторов

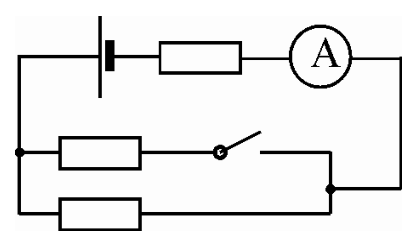

3/10На рисунке изображена электрическая цепь, состоящая из трёх одинаковых резисторов, идеального амперметра и источника тока с малым внутренним сопротивлением. Во сколько раз изменятся показания амперметра, если замкнуть ключ? В ответе укажите отношение начального показания амперметра к конечному, округлив до сотых долей.
▶Показать разборСкрыть разбор
ПодсказкаОпределите, какие резисторы оказываются закороченными или включёнными параллельно при замыкании ключа, и найдите ток через амперметр в обоих случаях.
