Работа газа за сложный цикл

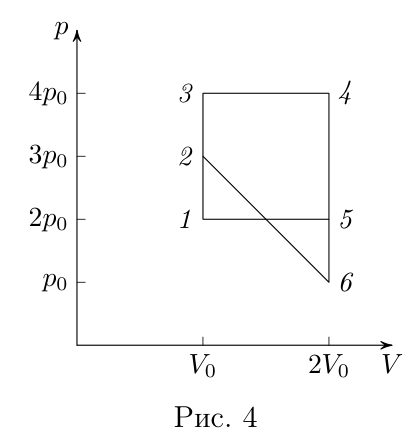

3/10С идеальным газом совершают цикл \(1\)–\(2\)–\(3\)–\(4\)–\(5\)–\(1\)–\(2\)–\(6\)–\(5\)–\(1\) (рис.). Найдите работу газа за цикл. Масштаб приведённой диаграммы: \(p_0 = 1\text{ атм}\), \(V_0 = 1\text{ м}^3\). Ответ выразите в \(\text{кДж}\).
▶Показать разборСкрыть разбор
ПодсказкаРабота газа за цикл равна площади фигуры на \((p,V)\)-диаграмме, которую охватывает цикл со знаком, зависящим от направления обхода. Разбейте её на простые фигуры.
