Красный ящик

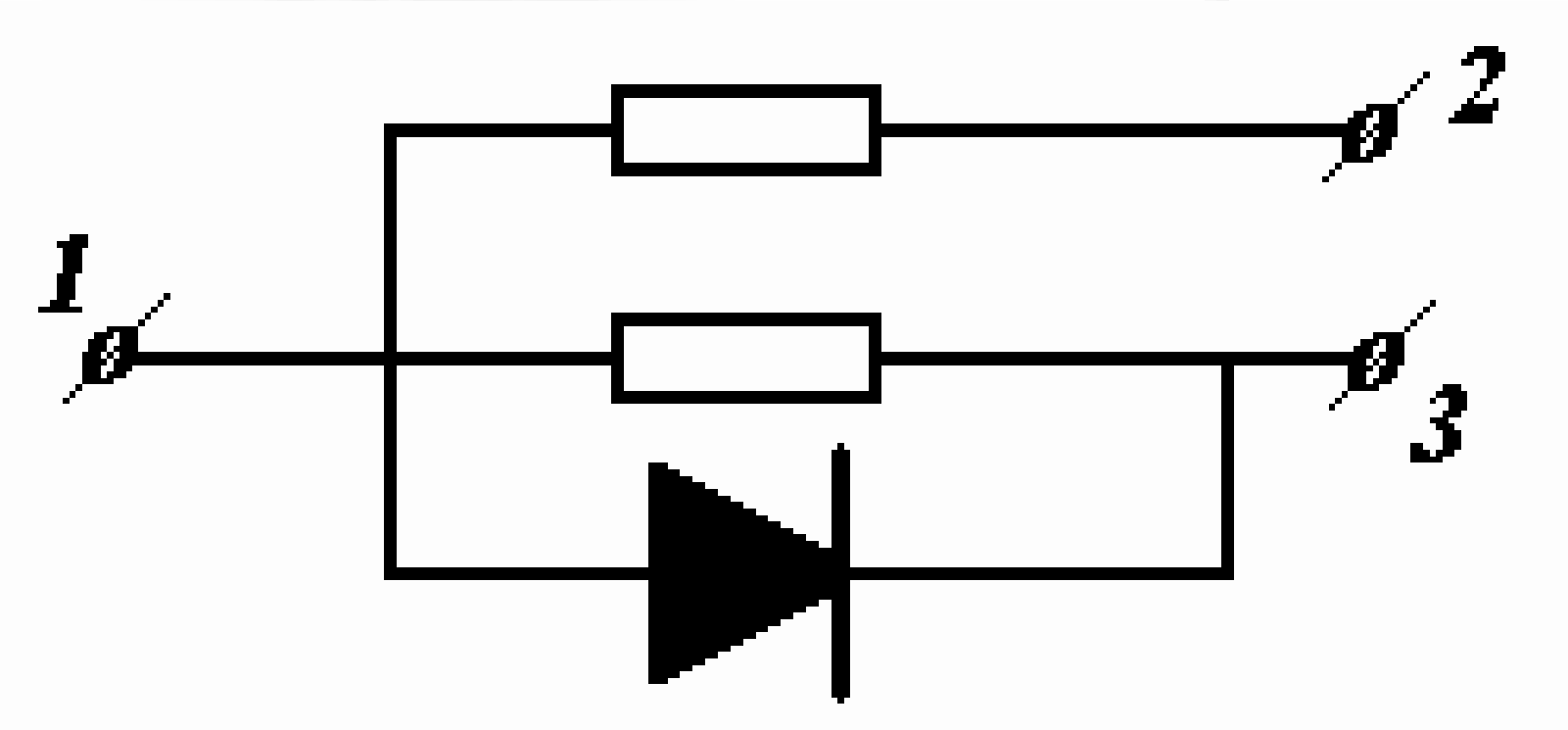

Внутри коробки («красного ящика») находятся два резистора и диод, соединенные по схеме, показанной на рисунке. Диод может быть включен в любом направлении. На коробке выводы обозначены «А», «В» и «С».

1. Поставьте им в соответствие точки 1,2, и 3 на приведенной схеме.

2. Определите сопротивления резисторов.

3. Постройте вольтамперную характеристику диода при напряжениях от 0 до 1,5 В в прямом направлении.

Приборы и оборудование: «красный ящик» с тремя выводами, вольтметр, амперметр, микроамперметр, источник питания, реостат, соединительные провода.

Внимание! Первоначально во всех измерениях используйте амперметр и только при необходимости используйте микроамперметр, иначе вы можете вывести микроамперметр из строя.}
