Амперметры в цепи

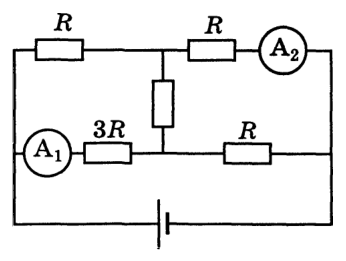

4/10В схеме, изображённой на рисунке, амперметр \(A_1\) показывает силу тока \(I_1\). Какую силу тока показывает амперметр \(A_2\)? Оба прибора идеальны. Отмеченные на рисунке параметры цепи считайте известными.
▶Показать разборСкрыть разбор
Ответ\(I_2 = 2I_1\).

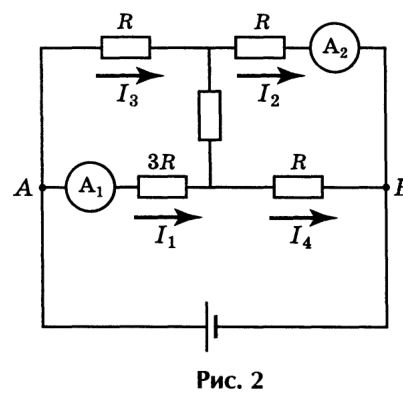

РешениеСумма сил токов, вытекающих из точки \(A\), равна сумме сил токов, втекающих в точку \(B\) (см. рисунок):
\[I_1 + I_3 = I_2 + I_4.\qquad (1)\] Напряжение между точками \(A\) и \(B\) для верхней ветви равно \[U = I_3R + I_2R\qquad (2)\] и такое же напряжение для средней ветви: \[U = I_1\cdot 3R + I_4R.\qquad (3)\] Из (1), (2) и (3) получаем: \(I_2 = 2I_1\).
