Исследование жидкокристаллической ячейки

  1. Исследование жидкокристаллической ячейки

    ВсОШ 2015/16, 10 кл.
    6/10

    Жидкие кристаллы — это вещества, обладающие кристаллическими свойствами в одних направлениях (упорядоченность) и свойствами жидкостей в других. Они имеют широкое применение в науке и технике. Например, жидкие кристаллы используются в современных мониторах и экранах мобильных устройств (ЖК-дисплеи). Жидкокристаллическая ячейка — это составляющая часть пикселя жидкокристаллического дисплея. Увеличенный образец такой ячейки предлагается исследовать в данной задаче.

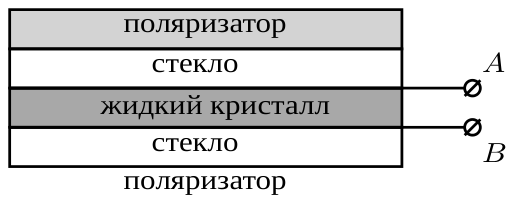

    ЖК-ячейка является структурой из нескольких прозрачных слоёв (рис. 4). Между парами поляризаторов с проводящими поверхностями находится слой жидкого кристалла. Проводящие поверхности и слой жидкого кристалла представляют собой конденсатор. При приложении напряжения к ячейке длинные молекулы жидкого кристалла оказываются в электрическом поле и поворачиваются, тем самым меняются оптические свойства кристалла. Ёмкость такого конденсатора зависит от приложенного напряжения. Кроме того, жидкий кристалл обладает слабой проводимостью, и конденсатор характеризуется некоторым сопротивлением утечки.

    Рисунок
    Рисунок

    Задание:

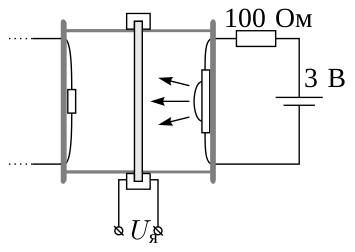

    1. Соберите установку, указанную на схеме (рис. 5). Закрепите ЖК-ячейку между корпусами фото- и светодиодов. Корпуса должны плотно соприкасаться с ячейкой, чтобы уменьшить фоновую засветку. Сверху накройте установку чёрной плёнкой (закрепите резинкой). Снимите зависимость интенсивности прошедшего света \(I_{\text{пр}}\) (в относительных единицах) от напряжения \(U_{\text{я}}\) на ячейке. Исследуйте диапазон \(U_{\text{я}}\) от 0 до 9 В. ЖК-ячейка является неполярной. Для измерения интенсивности света пользуйтесь люксметром (см. примечание). Постройте график полученной зависимости. (\(4{,}5\) б.)

    2. Снимите зависимость ёмкости ЖК-ячейки от напряжения \(U_{\text{я}}\) в интервале от 1 В до 3 В. (\(9\) б.)

    3. Оцените сопротивление утечки ЖК-ячейки. (\(1{,}5\) б.)

    Примечание. В данной задаче оценивать погрешности не нужно!

    Примечание. Инструкция по использованию макетной платы. Каждые пять выводов макетной платы, расположенные в одном столбце по одну сторону от середины платы, соединены внутри платы друг с другом. Например, выводы, отмеченные серым (рис. 6), замкнуты между собой.

    Рисунок

    Примечание. Инструкция по использованию люксметра. Для измерения интенсивности света используется люксметр. Он состоит из фотодиода в корпусе, батарейки и измерителя тока, собранных по схеме (рис. 7). В этой схеме ток через фотодиод прямо пропорционален интенсивности падающего на него света. Для измерения тока используйте мультиметр в режиме вольтметра. Внутреннее сопротивление вольтметра равно \(1{,}00\) МОм на всех диапазонах измерений.

    Примечание. Светодиод — это источник света, а фотодиод — это измеритель интенсивности света. Не перепутайте!

    Оборудование. Жидкокристаллический затвор в рамке, светодиод в корпусе (последовательно соединён с резистором), фотодиод в корпусе, держатели корпусов светодиода и фотодиода на подставке, макетная плата, батарейка «крона», 2 батарейки AA в корпусе с проводами (только для питания светодиода), потенциометр, конденсатор \(10\) нФ, секундомер, 2 мультиметра, 2 провода для соединения мультиметра и макетной платы, два провода типа «крокодил», чёрная плёнка, резинка.

    Рисунок
    ▶Показать разборСкрыть разбор
    Подсказка

    Заряд, перераспределившийся между конденсатором \(C_0\) и ячейкой, даёт связь напряжений на них. Напряжение на ячейке в пункте 2 можно найти по графику из пункта 1, а сопротивление утечки — по скорости разрядки ячейки.

    Ответ

    3) \(R \approx 2\) ГОм.

    Решение

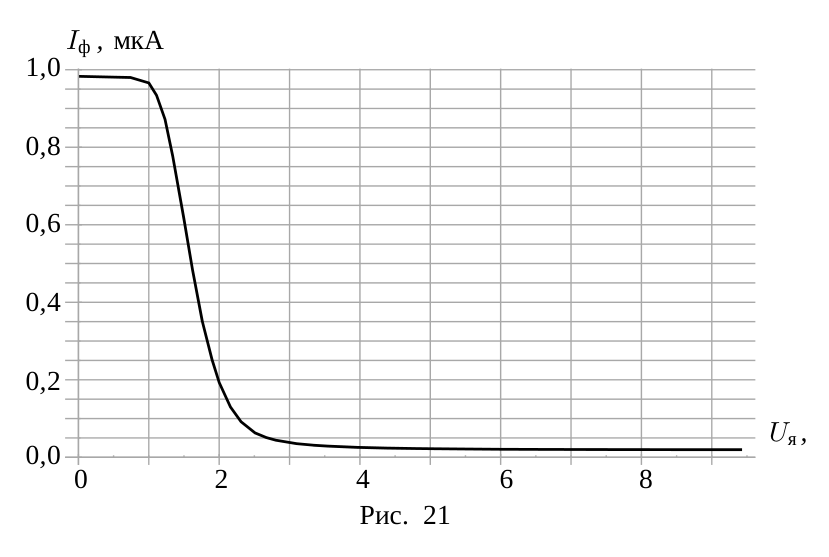

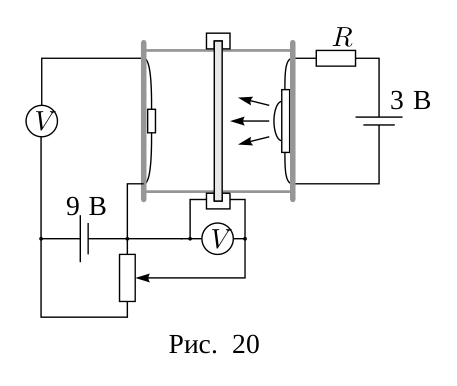

    1. Для измерения коэффициента пропускания в держателе закрепим светодиод, фотодиод и жидкокристаллическую ячейку между ними. Соберём схему измерения (рис. 20). Вращая ручку потенциометра, будем изменять напряжение \(U_{\text{я}}\) на ячейке и снимать показания люксметра (значение обратного тока через фотодиод найдём, зная внутреннее сопротивление вольтметра: \(I_{\text{ф}} = U_{\text{в}}/R_{\text{в}}\)). Построим график \(I_{\text{ф}}(U_{\text{я}})\) (рис. 21).

    Рисунок
    Рисунок

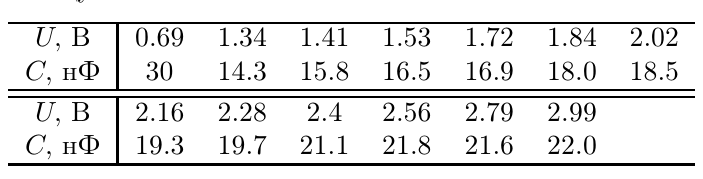

    2. Зарядим конденсатор \(C_0 = 10\) нФ до некоторого напряжения \(U_0\), а ЖК-ячейку разрядим. Ёмкость ячейки \(C\) определим, заряжая её от конденсатора \(C_0\). После перераспределения заряда \(q_0 = C_0 U_0\) напряжение \(U_1\) на конденсаторах одинаково, поэтому ёмкость затвора равна \[C = C_0\left(\frac{U_0}{U_1} - 1\right).\] Заметим, что напряжение \(U_1\) на конденсаторах не удаётся определить с помощью вольтметра, так как характерное время разрядки через вольтметр \(\tau = R_{\text{в}} C \approx 1\) мс. Для определения напряжения на ячейке воспользуемся графиком коэффициента пропускания, полученным в пункте 1. Результаты занесём в таблицу.

    Рисунок

    3. Зарядим ячейку до напряжения \(U_0 = 3{,}0\) В, отключим от батарейки и будем наблюдать за показаниями люксметра во времени. Через время \(t = 60\) с напряжение на ячейке составит \(U_1 = 1{,}8\) В. Для оценки считаем, что ёмкость постоянна в данном диапазоне напряжений. Сопротивление утечки равно \[R = \frac{t}{C \ln(U_0/U_1)} \approx 2~\text{ГОм}.\]
