Фотоэлемент

  1. Фотоэлемент

    Белорусская 2009/10, заключительный этап, 11 кл. · №24651

    Фотоэлемент – устройство, преобразующее энергию электромагнитного излучения в электрическую энергию. Простейший фотоэлемент представляет собой полупроводниковый прибор с p-n-переходом. При поглощении оптического излучения в результате внутреннего фотоэффекта увеличивается число свободных носителей заряда, которые разделяются полем перехода. В результате этого по обе стороны от перехода создается разность потенциалов – фото-ЭДС.

    Часть 1. Идеальный фотоэлемент

    Рисунок

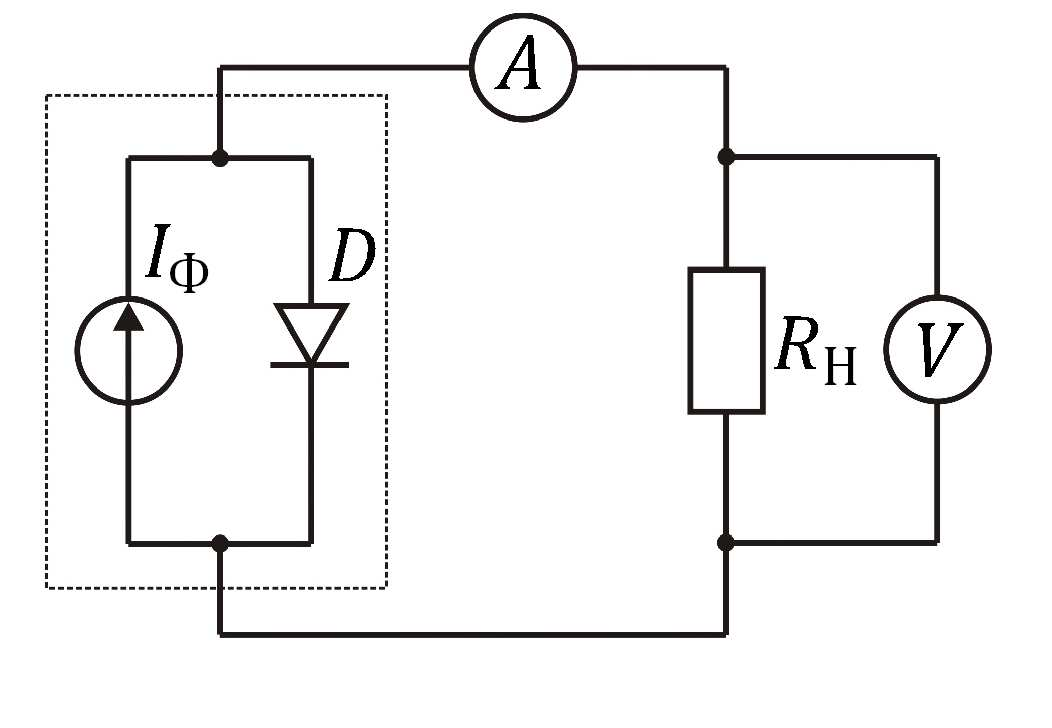

    Идеальный фотоэлемент можно представить в виде источника тока и диода, соединенных параллельно (рис.1). Величина фототока \(I_{\Phi}\), генерируемого источником, определяется только интенсивностью и спектральным составом света и не зависит от сопротивления нагрузки}. Диод \(D\) является нелинейным элементом. Ток диода \(I_{D}\) и напряжение \(U_{D}\) на нем связаны соотношением:

    \[I_{D} = C U_{D}^{2},\]

    где \(C\) – некоторая известная постоянная величина.

    1.1 К фотоэлементу подключен резистор с сопротивлением \(R_{\text{н}}\). Считая известной величину фототока \(I_{\Phi}\), определите показания амперметра и вольтметра.

    1.2 Сопротивление нагрузки \(R_{\text{н}}\) изменяют от нуля до очень большого значения. Как при этом зависит ток в нагрузке от напряжения \(I_{\text{н}}(U_{\text{н}})\)?

    1.3 Чему равен ток короткого замыкания \(I_{\text{кз}}\) (\(R_{\text{н}} = 0\)) и напряжение холостого хода \(U_{\text{хх}}\) (\(R_{\text{н}} \to \infty\))?

    1.4 Изобразите график зависимости \(I_{\text{н}}(U_{\text{н}})\).

    1.5 Определите, при каком значении сопротивления нагрузки \(R_{Pmax}\) в ней выделяется максимальная мощность и чему она равна (\(P_{max}\)). Чему при этом равны ток и напряжение на резисторе \(I_{Pmax}\) и \(U_{Pmax}\)?

    1.6 Пусть \(I_{\Phi} = 1{,}0\) мА, \(C = 4{,}0 \cdot 10^{-3} \text{ А/В}^2\). Приведите численные значения \(I_{\text{кз}}\), \(U_{\text{хх}}\), \(I_{Pmax}\), \(U_{Pmax}\), \(R_{Pmax}\) и \(P_{max}\).

    Часть 2. Потери энергии в фотоэлементе.

    Рисунок

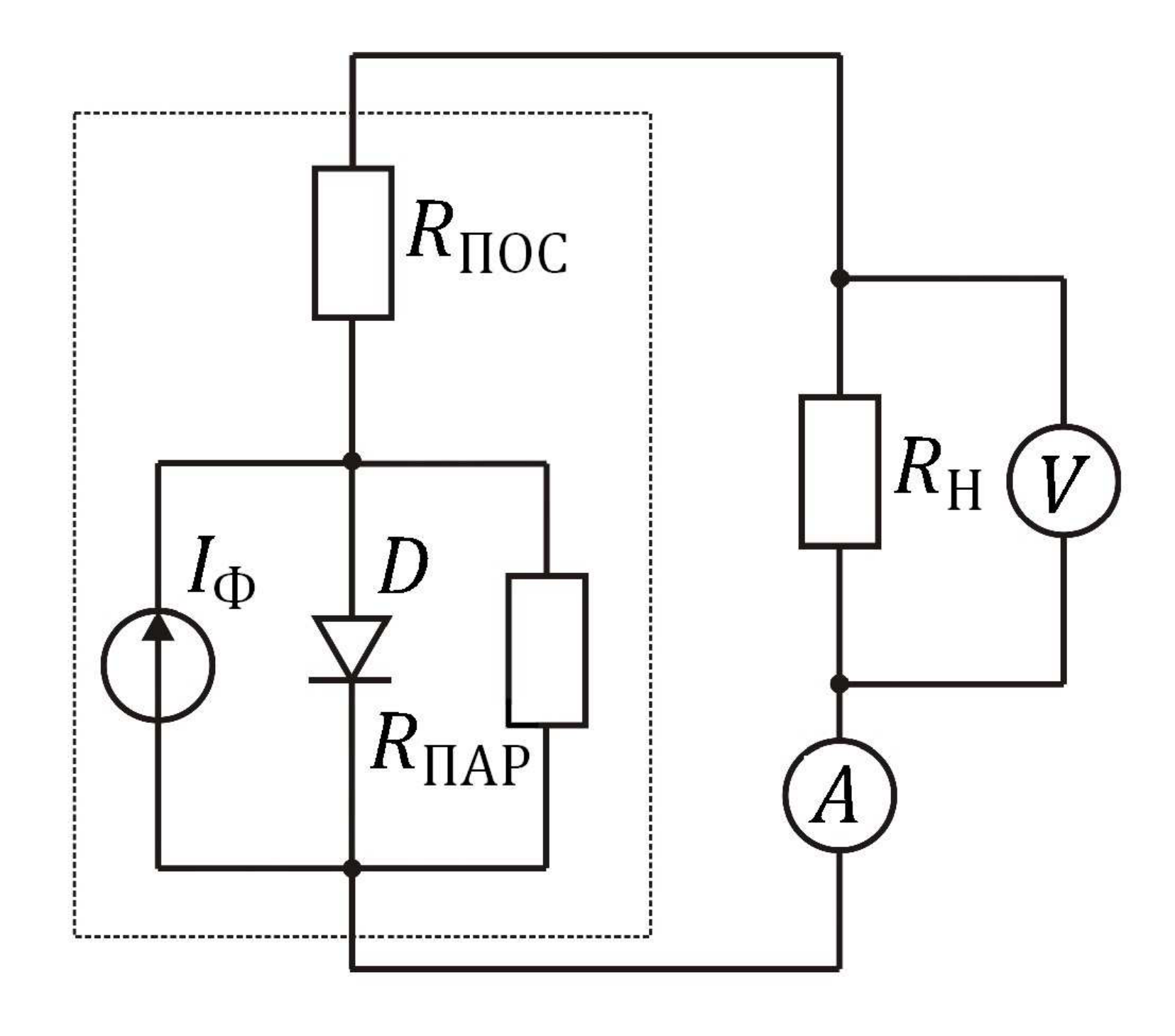

    Более приближенная к реальности модель фотоэлемента должна учитывать омические потери внутри него (сопротивление пластины полупроводника, контактов и т.д.). При этом эквивалентная схема усложняется. В ней появляются сопротивление, подключенное параллельно источнику тока \(R_{\text{ПАР}}\), и последовательное сопротивление \(R_{\text{ПОС}}\) (рис.2.), значения которых считайте известными.

    2.1 К фотоэлементу подключен резистор с сопротивлением \(R_{\text{Н}}\). Считая известными величину фототока \(I_{\text{Ф}}\), а также значения сопротивлений \(R_{\text{ПОС}}\) и \(R_{\text{ПАР}}\), определите показания амперметра и вольтметра.

    2.2 Сопротивление нагрузки \(R_{\text{Н}}\) изменяют от нуля до очень большого значения. Составьте уравнение, связывающее ток и напряжение на нагрузке.

    2.3 Выразите величины тока короткого замыкания и напряжения холостого хода. Пусть (как и в первой части задачи) \(I_{\text{Ф}} = 1{,}0\) мА, \(C = 4{,}0 \cdot 10^{-3} \text{ А/В}^2\), а сопротивления равны: \(R_{\text{ПОС}} = 1{,}0 \cdot 10^2\) Ом, \(R_{\text{ПАР}} = 1{,}0 \cdot 10^3\).

    2.4 Определите численные значения \(I_{\text{КЗ}}\), \(U_{\text{ХХ}}\).

    2.5 Используя численные значения, изобразите график зависимости \(I_{\text{Н}}(U_{\text{Н}})\).

    2.6 Определите, при каком напряжении на нагрузке в ней выделяется максимальная мощность. Чему она равна?

    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    Идеальный фотоэлемент — источник тока \(I_\Phi\), параллельный диоду: ток нагрузки равен \(I_\Phi-CU^2\). Максимум мощности найдите, приравняв нулю производную \(P(U)\). Во второй части добавьте ток через \(R_{\text{ПАР}}\) и падение напряжения на \(R_{\text{ПОС}}\).

    ▶ОтветСкрыть: ответ
    Ответ

    1.1) \(U_{\text{н}}=\dfrac{-1+\sqrt{1+4CR_{\text{н}}^2I_\Phi}}{2R_{\text{н}}C}\), \(I_{\text{н}}=\dfrac{-1+\sqrt{1+4CR_{\text{н}}^2I_\Phi}}{2CR_{\text{н}}^2}\); 1.2) \(I_{\text{н}}=I_\Phi-CU_{\text{н}}^2\); 1.3) \(I_{\text{кз}}=I_\Phi\), \(U_{\text{хх}}=\sqrt{I_\Phi/C}\); 1.4) ветвь параболы; 1.5) \(U_{P\max}=\sqrt{\dfrac{I_\Phi}{3C}}\), \(I_{P\max}=\dfrac23I_\Phi\), \(R_{P\max}=\dfrac{3}{2\sqrt{3CI_\Phi}}\), \(P_{\max}=\dfrac23\sqrt{\dfrac{I_\Phi^3}{3C}}\); 1.6) \(I_{\text{кз}}=1{,}0\) мА, \(U_{\text{хх}}=0{,}50\) В, \(I_{P\max}=0{,}67\) мА, \(U_{P\max}=0{,}29\) В, \(R_{P\max}=433\) Ом, \(P_{\max}=0{,}19\) мВт; 2.2) \(C(U_{\text{н}}+I_{\text{н}}R_{\text{пос}})^2+\dfrac{U_{\text{н}}+I_{\text{н}}(R_{\text{пос}}+R_{\text{пар}})}{R_{\text{пар}}}-I_\Phi=0\); 2.3) \(I_{\text{кз}}=\dfrac{-\frac{R_{\text{пос}}+R_{\text{пар}}}{R_{\text{пар}}}+\sqrt{\bigl(\frac{R_{\text{пос}}+R_{\text{пар}}}{R_{\text{пар}}}\bigr)^2+4I_\Phi CR_{\text{пос}}^2}}{2CR_{\text{пос}}^2}\), \(U_{\text{хх}}=\dfrac{-1+\sqrt{1+4I_\Phi CR_{\text{пар}}^2}}{2CR_{\text{пар}}}\); 2.4) \(I_{\text{кз}}=0{,}88\) мА, \(U_{\text{хх}}=0{,}39\) В; 2.6) \(U_{P\max}=0{,}22\) В, \(P_{\max}=0{,}10\) мВт.

    ▶РешениеСкрыть: решение
    Решение

    Часть 1. Идеальный фотоэлемент

    1.1 Ток в нагрузке равен разности фототока и тока текущего через диод:

    \[I_{\text{н}} = I_{\Phi} - I_{D}\tag{1}\]

    Напряжение на нагрузке такое же, как и на диоде. Подставляя \(I_{\text{н}} = \frac{U_{\text{н}}}{R}\) и \(I_{D} = C U_{\text{н}}^2\), получим квадратное уравнение:

    \[C U_{\text{н}}^2 + \frac{1}{R} U_{\text{н}} - I_{\Phi} = 0\tag{2}\]

    Решение имеет вид:

    \[U_{\text{н}} = \frac{-1 + \sqrt{1 + 4CR^2 I_{\Phi}}}{2RC}\tag{3}\]

    Рисунок

    Ток в нагрузке:

    \[I_{\text{н}} = \frac{-1 + \sqrt{1 + 4CR^2 I_{\Phi}}}{2CR^2}\tag{4}\]

    Рисунок

    1.2 Подставляя в (1) \(I_D = CU_{\text{н}}^2\), получим связь между током и напряжением:

    \[I_{\text{н}} = I_{\Phi} - CU_{\text{н}}^2\tag{5}\]

    1.3 При нулевом сопротивлении, напряжение на нагрузке равно нулю. А при большом сопротивлении нагрузки – ток равен нулю. Исходя из (5):

    \[I_{\text{кз}} = I_{\Phi}\tag{6}\]

    \[U_{\text{хх}} = \sqrt{\frac{I_{\Phi}}{C}}\tag{7}\]

    Рисунок

    1.4 График зависимости \(I_{\text{н}}(U_{\text{н}})\) – ветвь параболы. Вершина имеет координаты \((0, I_{\text{кз}})\), точка пересечения с осью абсцисс – \(U_{\text{хх}}\).

    1.5 Умножим обе части равенства (5) на \(U_{\text{н}}\):

    \[I_{\text{н}}U_{\text{н}} = P_{\text{н}} = I_{\Phi}U_{\text{н}} - CU_{\text{н}}^3\tag{8}\]

    Приравняв к нулю производную по напряжению, получим:

    \[U_{Pmax} = \sqrt{\frac{I_{\Phi}}{3C}}\tag{9}\]

    Соответственно:

    \[P_{max} = \frac{2}{3}\sqrt{\frac{I_{\Phi}^3}{3C}}\tag{10}\]

    \[I_{Pmax} = I_{\Phi} - CU_{Pmax}^2 = \frac{2}{3}I_{\Phi}\tag{11}\]

    \[R_{Pmax} = \frac{U_{Pmax}}{I_{Pmax}} = \frac{3}{2}\frac{1}{\sqrt{3CI_{\Phi}}}\tag{12}\]

    Рисунок

    1.6 Используя численные значения, получим:

    \[I_{\text{кз}} = 1{,}0 \text{ мА}\tag{13}\]

    \[U_{\text{хх}} = 0{,}50 \text{ В}\tag{14}\]

    \[I_{Pmax} = 0{,}67 \text{ мА}\tag{15}\]

    \[U_{Pmax} = 0{,}29 \text{ В}\tag{16}\]

    \[R_{Pmax} = 433 \text{ Ом}\tag{17}\]

    \[P_{max} = 0{,}19 \text{ мВт}\tag{18}\]

    Рисунок
    Рисунок
    Рисунок

    Часть 2. Потери энергии в фотоэлементе

    2.1 Фототок \(I_{\Phi}\) разделяется на три части: ток диода \(I_D\), ток через параллельное соединение \(I_{\text{ПАР}}\) и ток через последовательное сопротивление и нагрузку \(I_{\text{н}}\):

    \[I_{\Phi} = I_D + I_{\text{ПАР}} + I_{\text{н}}\tag{19}\]

    Напряжение на диоде и параллельном сопротивлении, можно выразить через ток в нагрузке:

    \[U_D = U_{\text{ПАР}} = I_{\text{н}}(R_{\text{н}} + R_{\text{пос}})\tag{20}\]

    Тогда:

    \[I_D = CI_{\text{н}}^2(R_{\text{н}} + R_{\text{пос}})^2\tag{21}\]

    \[I_{\text{ПАР}} = I_{\text{н}}\frac{R_{\text{н}} + R_{\text{пос}}}{R_{\text{ПАР}}}\tag{22}\]

    Рисунок

    Подставляя эти выражения в (19) получим квадратное уравнение относительно \(I_{\text{н}}\):

    \[C(R_{\text{н}} + R_{\text{пос}})^2 I_{\text{н}}^2 + \frac{R_{\text{н}} + R_{\text{пос}} + R_{\text{ПАР}}}{R_{\text{ПАР}}} I_{\text{н}} - I_{\Phi} = 0\tag{23}\]

    Рисунок

    Решение уравнения:

    \[I_{\text{Н}} = \frac{-\frac{R_{\text{Н}}+R_{\text{пос}}+R_{\text{ПАР}}}{R_{\text{ПАР}}} + \sqrt{\left(\frac{R_{\text{Н}}+R_{\text{пос}}+R_{\text{ПАР}}}{R_{\text{ПАР}}}\right)^2 + 4I_{\Phi}C(R_{\text{Н}}+R_{\text{пос}})^2}}{2C(R_{\text{Н}}+R_{\text{пос}})^2}\tag{24}\]

    Рисунок

    Напряжение на нагрузке \(U_{\text{Н}} = I_{\text{Н}}R_{\text{Н}}\).

    2.2 Вместо уравнения (20) запишем:

    \[U_D = U_{\text{ПАР}} = U_{\text{Н}} + I_{\text{Н}}R_{\text{пос}}\tag{25}\]

    Подставив в (19) получим искомую связь:

    \[C(U_{\text{Н}} + I_{\text{Н}}R_{\text{пос}})^2 + \frac{U_{\text{Н}} + I_{\text{Н}}(R_{\text{пос}}+R_{\text{ПАР}})}{R_{\text{ПАР}}} - I_{\Phi} = 0\tag{26}\]

    Рисунок
    Рисунок

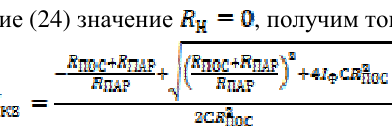

    2.3 Подставив в выражение (24) значение \(R_{\text{Н}} = 0\), получим ток короткого замыкания:

    \[I_{\text{КЗ}} = \frac{-\frac{R_{\text{пос}}+R_{\text{ПАР}}}{R_{\text{ПАР}}} + \sqrt{\left(\frac{R_{\text{пос}}+R_{\text{ПАР}}}{R_{\text{ПАР}}}\right)^2 + 4I_{\Phi}CR_{\text{пос}}^2}}{2CR_{\text{пос}}^2}\tag{27}\]

    Аналогичное решение можно получить, полагая в уравнении (26) \(U_{\text{Н}} = 0\).

    Рисунок

    Напряжение холостого хода найдем, приняв в (26) \(I_{\text{Н}} = 0\).

    \[U_{\text{ХХ}} = \frac{-1 + \sqrt{1 + 4I_{\Phi}CR_{\text{ПАР}}^2}}{2CR_{\text{ПАР}}}\tag{28}\]

    2.4 Численные значения тока короткого замыкания и напряжения холостого хода:

    \[I_{\text{КЗ}} = 0{,}88 \text{ мА}\tag{29}\]

    \[U_{\text{ХХ}} = 0{,}39 \text{ В}\tag{30}\]

    2.5 Подставим численные значения в (26) и умножим обе части на \(10^3\):

    \[4(U_{\text{Н}} + 100I_{\text{Н}})^2 + U_{\text{Н}} + 1100I_{\text{Н}} = 1\tag{31}\]

    Раскрыв скобки, получим:

    \[4U_{\text{Н}}^2 + 10^4I_{\text{Н}}^2 + 800U_{\text{Н}}I_{\text{Н}} + U_{\text{Н}} + 1100I_{\text{Н}} = 1\tag{32}\]

    Т.к. ток всегда меньше \(10^{-3}\) А, то слагаемым \(10^4I_{\text{Н}}^2\) можно пренебречь.

    Запишем уравнение в следующем виде:

    \[I_{\text{Н}}(1100 + 800U_{\text{Н}}) = 1 - 4U_{\text{Н}}^2 - U_{\text{Н}}\tag{33}\]

    Величина \(800U_{\text{Н}}\) изменяется незначительно — от 0 до 312. Положи ее равной 150.

    Окончательно получим:

    \[I_{\text{Н}} = \frac{1 - 4U_{\text{Н}}^2 - U_{\text{Н}}}{1250}\tag{34}\]

    Рисунок
    Рисунок

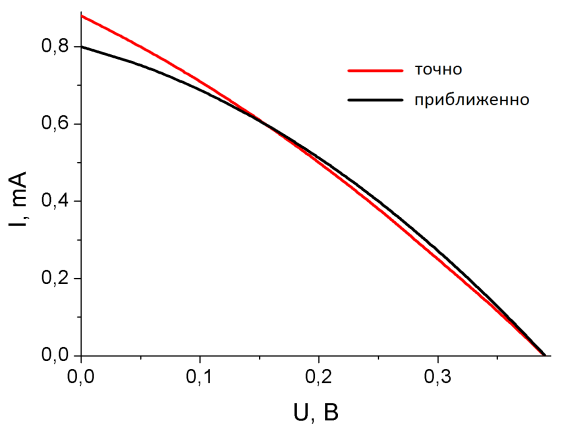

    На рисунке изображены графики зависимости \(I_{\text{Н}}(U_{\text{Н}})\).

    Заметим, что отличия от точного построения невелики и проявляются при малых напряжениях

    2.6 Используя удачное приближение из предыдущего пункта, можем записать:

    \[P = I_{\text{Н}}U_{\text{Н}} = \frac{U_{\text{Н}} - 4U_{\text{Н}}^2 - U_{\text{Н}}^2}{1250}\tag{35}\]

    Рисунок

    Приравняв к нулю производную, получим:

    \[U_{Pmax} = 0{,}22 \text{ В}\tag{36}\]

    \[P_{max} = 0{,}10 \text{ мВт}\tag{37}\]

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
