Электрический «черный ящик» (1)

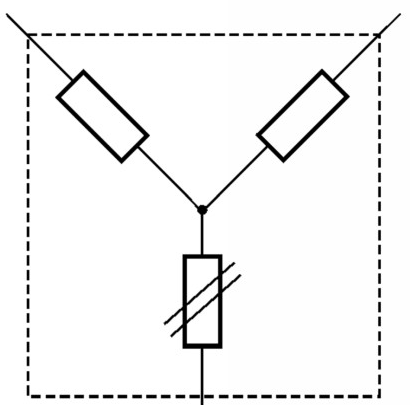

В «черном ящике» собрана схема из трех элементов, соединенных «звездой» (рис. 16). Два элемента являются постоянными резисторами, а третий элемент имеет нелинейную вольт-амперную характеристику. Определите:

1. провод какого цвета соединен с нелинейным элементом;

2. значения сопротивлений резисторов;

3. вольт-амперную характеристику нелинейного элемента.

Оборудование: «черный ящик», два мультиметра, регулируемый источник тока, соединительные провода, миллиметровая бумага.
