Насос

  1. Насос

    Белорусская 2018/19, заключительный этап, 10 кл. · №24781
    Рисунок

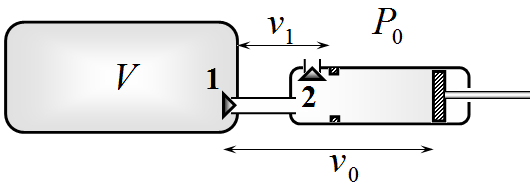

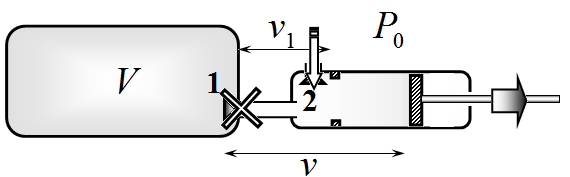

    Поршневой насос состоит из цилиндрического сосуда с подвижным поршнем, соединенным с электромотором (на рисунке не показан). К цилиндру подключены два клапана 1 и 2. Каждый клапан можно считать идеальным: он пропускает газ (без сопротивления) в одну сторону и полностью перекрывает поток при изменении его направления. Насос подключают к сосуду, объем которого равен \(V\). Электродвигатель заставляет поршень периодически перемещаться от начального положения (когда объем камеры равен \(v_{0}\)), до конечного положения (в котором объем камеры равен \(v_{1}\)) и обратно.

    Численные значения параметров установки следующие: - объем сосуда \(V = 20{,}00\) л; - полный объем камеры насоса \(v_{0} = 1{,}00\) л; - объем камеры при вдвинутом поршне («мертвое» пространство) \(v_{1} = 0{,}20\) л; - атмосферное давление \(P_{0} = 1{,}0 \text{атм} = 1{,}0 \cdot 10^{5}\) Па;

    Насос работает медленно, поэтому все процессы следует считать изотермическими. Трением и вязкостью воздуха можно пренебречь.

    Рисунок

    Часть 1. Накачка.

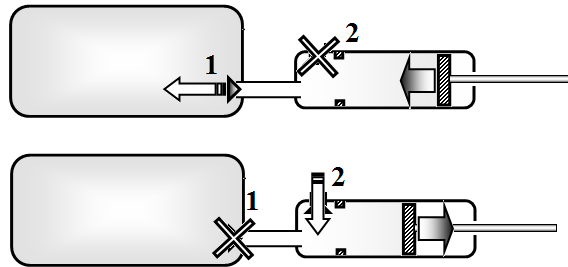

    Для накачивания воздуха в сосуд клапаны устанавливают так, чтобы клапан 1 открывается, когда газ входит в сосуд (естественно, когда давление в камере насоса незначительно превышает давление в сосуде) и закрывается, не давая газу выходить из сосуда. Клапан два соединяет камеру насоса с атмосферой, он не дает выходить воздуху из камеры насоса и открывается, когда давление в камере насоса становиться чуть ниже атмосферного давления.

    Обозначим \(P_{k}\) - давление в сосуде после \(k\) циклов работы насоса.

    1.1 После совершения \(k\) циклов работы насоса давление в сосуде поднялось до значения \(P_{k}\). Постройте схематический график процессов в камере насоса на диаграмме \((P, v)\), где \(P, v\) - давление и объем газа в камере. Началом цикла считайте положение полностью выдвинутого поршня (\(v_{0}\)) и давления в камере \(P_{0}\)

    Запишите уравнения всех процессов \(P(V)\), укажите начальные и конечные значения параметров газа на каждом участке цикла. Все результаты (в виде формул) занесите в таблицу 1.

    Таблица 1. Цикл накачки.

    ПроцессНачальное состояниеУравнение процессаКонечное состояние
    ОбъемДавлениеОбъемДавление
    \(1 \rightarrow 2\)
    \(2 \rightarrow 3\)
    \(\dots\)

    1.2 Перед началом работы насоса давление в сосуде равно атмосферному давлению \(P_0\). На бланке 1 постройте графики двух первых циклов. Оцифровку оси давления проведите самостоятельно. В таблице укажите численные значения параметров в вершинах цикла.

    1.3 Пусть давление в сосуде после \(k\) циклов равно \(P_k = 2{,}0 \, \text{атм}\). На бланке 2 постройте график одного следующего цикла. Оцифровку оси давления проведите самостоятельно, она может отличаться от оцифровки предыдущего графика. В таблице укажите численные значения параметров в вершинах цикла.

    1.4 Покажите, что давление в сосуде после \(k\) циклов \(P_k\), может быть выражено через давление после \((k-1)\) цикла \(P_{k-1}\) с помощью рекуррентной формулы

    \[P_k = \gamma P_{k-1} + a \, ,\tag{1}\]

    Где \(\gamma, a\) - постоянные величины. Выразите значения параметров \(\gamma, a\) через характеристики установки \(v_0, v_1, V\) и атмосферное давление \(P_0\).

    1.5 Найдите, до какого максимального давления \(\overline{P}\) можно поднять давление в сосуде.

    1.6 Обозначим \(\delta_k = \overline{P} - P_k\) - отклонение давления в сосуде после \(k\) циклов от максимально возможного. Выразите величину \(\delta_k\) через \(\delta_{k-1}\) и параметры \(\gamma, a\) из формулы (1).

    1.7 Получите формулу, описывающую в явном виде давление в сосуде \(P_k\) в зависимости от числа совершенных циклов \(k\). Постройте схематический график этой зависимости.

    1.8 Рассчитайте, сколько циклов должен совершить насос, чтобы давление в сосуде достигло значения \(0{,}95 \overline{P}\).

    Часть 2. Откачка.

    Рисунок

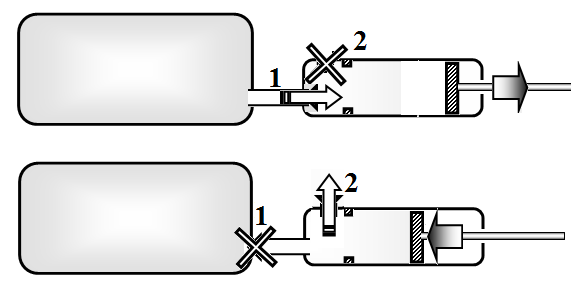

    Насос может, как накачивать воздух в сосуд, так и откачивать его из сосуда. Для этого только необходимо изменить направление пропускания клапанов (см. рис).

    2.1 Пусть после \(k\) циклов давление в сосуде опустилось до значения \(P_k\). Постройте схематический график цикла откачки воздуха из сосуда \((P, v)\), где \(P, v\) - давление и объем газа в камере. Началом цикла считайте положение полностью задвинутого поршня (\(v_1\)) и давление в камере насоса \(P_0\). Запишите уравнения всех процессов \(P(V)\), укажите начальные и конечные значения параметров газа на каждом участке цикла. Все результаты (в виде формул) занесите в Таблицу 2, аналогичную Таблице 1.

    2.2 Получите формулу, описывающую давление в сосуде \(P_k\) в зависимости от числа совершенных циклов \(k\).

    2.3 Рассчитайте, до какого значения понизится давление в сосуде после 50 циклов работы насоса.

    2.4 До какого минимального значения можно понизить давление в сосуде?

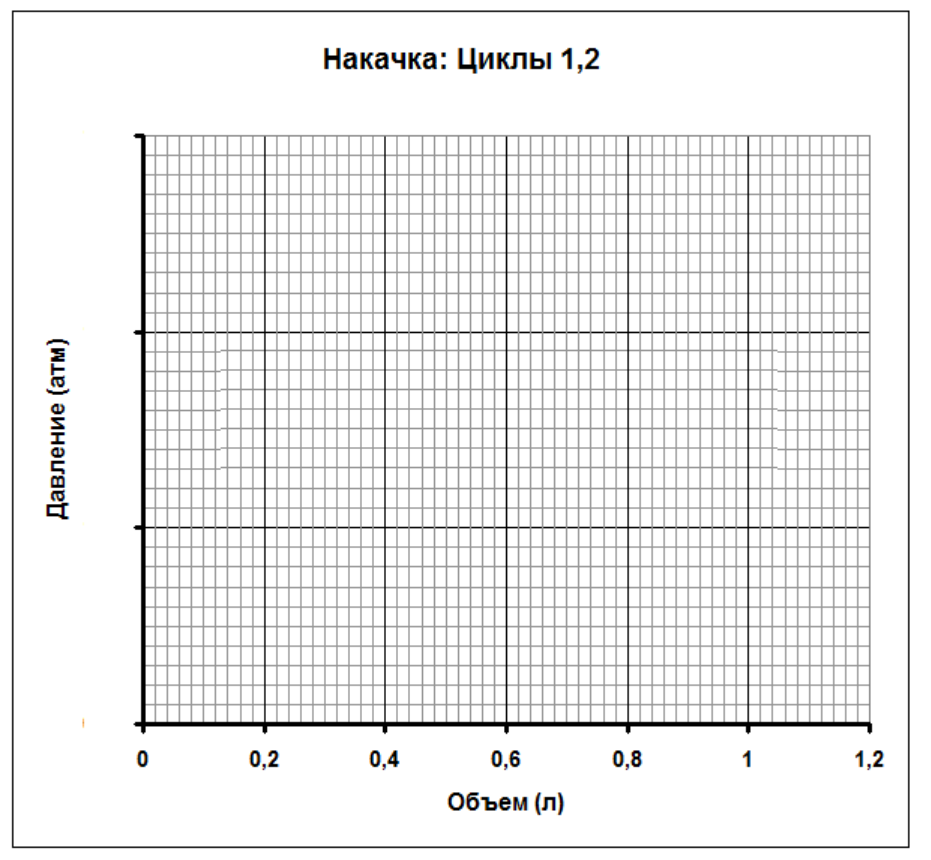

    Бланк к задаче 10-3 «Насос»

    Циклы 1, 2

    Рисунок

    Таблица состояний.

    ТочкаОбъем \(v\) (л)Давление \(P\) (атм.)
    Цикл 1
    Цикл 2
    Рисунок

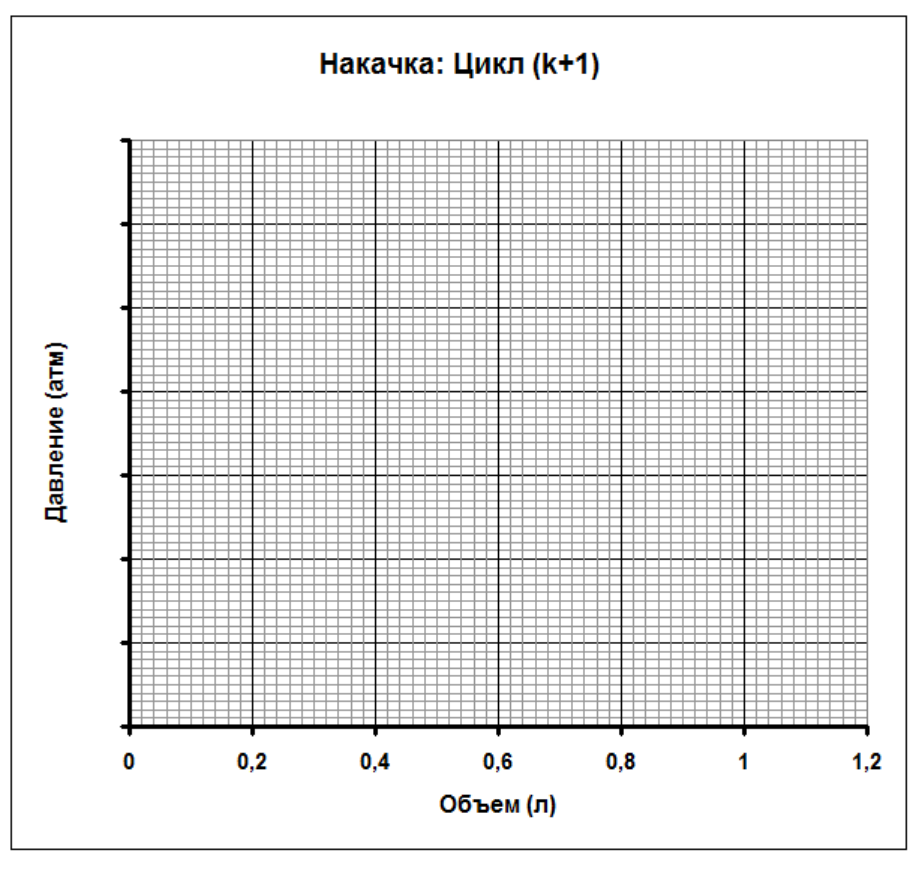

    Цикл \((k + 1)\)

    Таблица состояний.

    ТочкаОбъем \(v\) (л)Давление \(P\) (атм.)
    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    Разберите цикл насоса по участкам: при закрытых клапанах газ в камере изотермически сжимается или расширяется, а при открытом клапане объединяется с газом сосуда. Давление после каждого цикла связано с предыдущим линейной рекуррентной формулой.

    ▶ОтветСкрыть: ответ
    Ответ

    1.4) \(\gamma=\dfrac{V}{V+v_1}\), \(a=\dfrac{P_0v_0}{V+v_1}\); 1.5) \(\overline P=P_0v_0/v_1=5{,}0\) атм; 1.8) \(k\approx280\); 2.3) \(P_{50}\approx0{,}27\) атм; 2.4) \(P_{\min}=P_0v_1/v_0=0{,}20\) атм.

    ▶РешениеСкрыть: решение
    Решение

    Часть 1. Накачивание воздуха.

    1.1 В начальном состоянии положении (точка 1) поршень находится в крайнем правом положении, объем газа - \(v_0\), давление \(P_0\).

    Рисунок

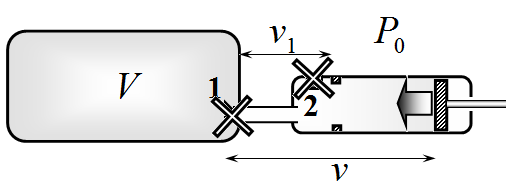

    Поршень начинает двигаться влево, сжимая газ в камере. Пока давление газа в камере насоса не достигнет давления газа в сосуде, оба клапана будут закрыты, поэтому процесс сжатия будет описываться уравнением

    \[P_0 v_0 = P v \quad \Rightarrow \quad P = \frac{P_0 v_0}{v}.\tag{1}\]

    Давление газа в камере достигнет значения давления в сосуде \(P_k\), года объем уменьшится до значения \(v'\) (точка 2), которое определяется выражением

    \[P_k = \frac{P_0 v_0}{v'} \quad \Rightarrow \quad v' = \frac{P_0 v_0}{P_k}.\tag{2}\]

    Рисунок

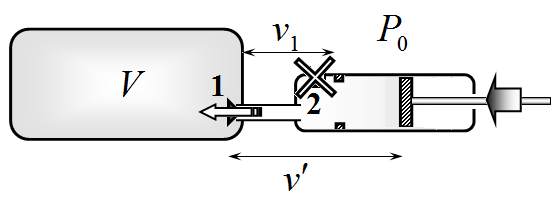

    После этого откроется клапан 1 и газ начнет поступать в сосуд.

    На этом участке происходит сжатие газа в объеме сосуда и камеры насоса, поэтому описывается уравнением

    \[P_k (V + v') = P (V + v) \quad \Rightarrow \quad P = P_k \frac{V + v'}{V + v}.\tag{3}\]

    Такое сжатие будет продолжаться до тех пор, пока поршень не достигнет крайнего левого положения (точка 3), в котором объем газа в камере насоса равен \(v_1\), давление достигнет значения

    \[P_{k+1} = P_k \frac{V + v'}{V + v_1} = P_k \frac{V}{V + v_1} + \frac{P_k v'}{V + v_1} = P_k \frac{V}{V + v_1} + P_0 \frac{v_0}{V + v_1}.\tag{4}\]

    Это же давление будет и в сосуде, на остальных участках цикла оно изменяться не будет.

    Рисунок

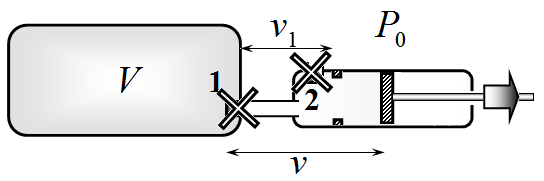

    На следующем этапе поршень начинает обратное движение (вправо), при этом оба клапана опять оказываются закрытыми, пока давление в камере насоса не опустится до атмосферного давления. На этом участке уравнение процесса имеет вид

    \[P_{k+1} v_1 = P v \quad \Rightarrow \quad P = \frac{P_{k+1} v_1}{v}\tag{5}\]

    Давление в камере насоса станет равным атмосферному, когда объем газа увеличится до значения \(v''\), которое определяется формулой

    \[P_0 = \frac{P_{k+1} v_1}{v''} \quad \Rightarrow \quad v'' = \frac{P_{k+1} v_1}{P_0}.\tag{6}\]

    Рисунок

    При дальнейшем смещении поршня откроется клапан 2 и атмосферный воздух будет поступать в камеру насоса, при этом давление воздуха в камере насоса будет оставаться равным атмосферному \(P = P_0\).

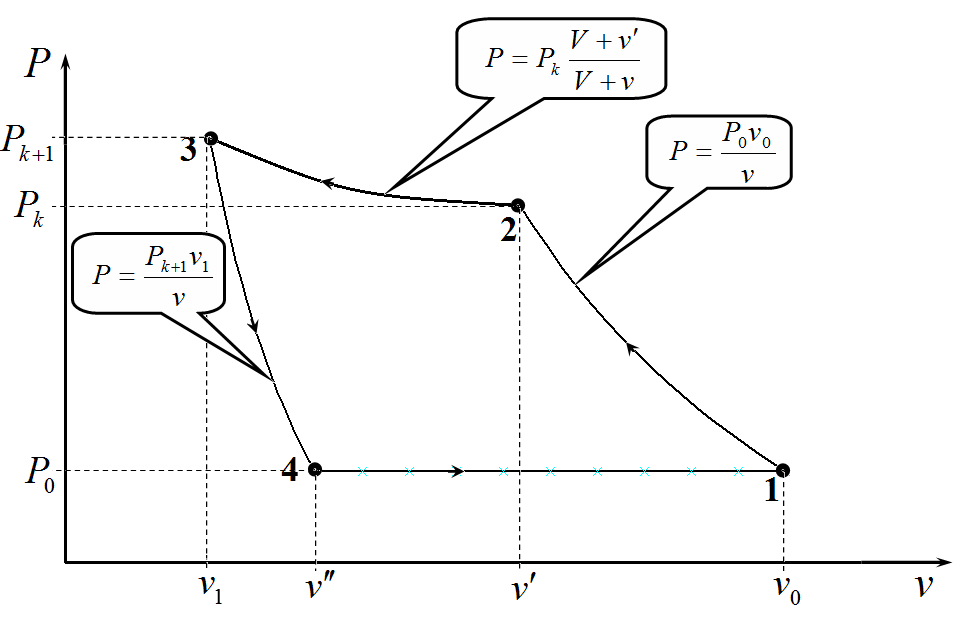

    Для наглядности все характеристики цикла сведены в таблицу и показаны на графике.

    Цикл накачки.

    ПроцессНачальное состояниеУравнение процессаКонечное состояние
    ОбъемДавлениеОбъемДавление
    1-2\(v_0\)\(P_0\)\(P = \frac{P_0 v_0}{v}\)\(v' = \frac{P_0 v_0}{P_k}\)\(P_k\)
    2-3\(v'\)\(P_k\)\(P = P_k \frac{V + v'}{V + v}\)\(v_1\)\(P_{k+1} = P_k \frac{V}{V + v_1} + \frac{P_0 v_0}{V + v_1}\)
    3-4\(v_1\)\(P_{k+1}\)\(P = \frac{P_{k+1} v_1}{v}\)\(v'' = \frac{P_{k+1} v_1}{P_0}\)\(P_0\)
    4-1\(v''\)\(P_0\)\(P = P_0\)\(v_0\)\(P_0\)
    Рисунок

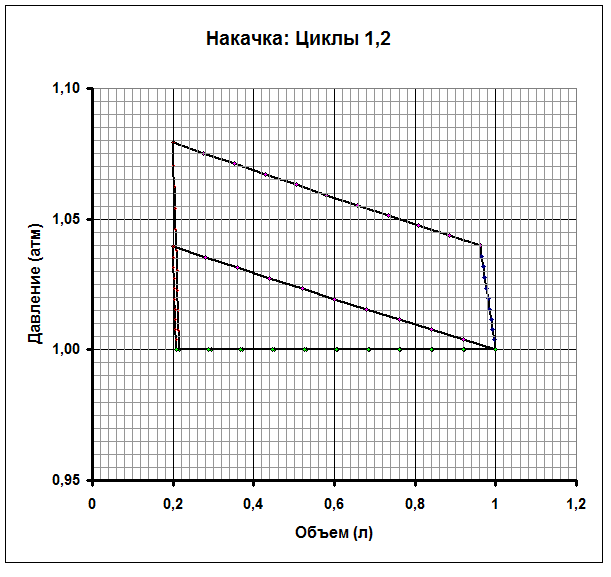

    1.2 – 1.3 Расчеты параметров требуемых циклов, проведенные по формулам таблицы 1 приведены в соответствующих таблицах и на графиках.

    Рисунок

    Циклы 1, 2

    Таблица состояний.

    ТочкаОбъем \(v\) (л)Давление \(P\) (атм.)
    Цикл 1
    11,001,00
    21,001,00
    30,201,04
    40,211,00
    Цикл 2
    11,001,00
    20,961,04
    30,201,08
    40,221,00
    Рисунок

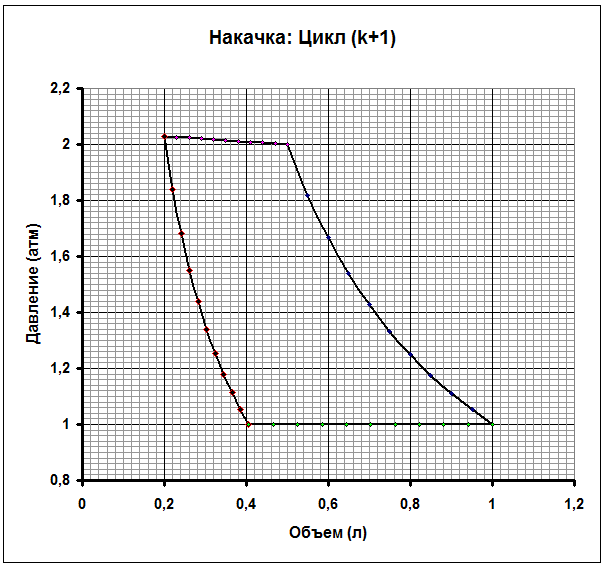

    Цикл \((k + 1)\)

    Таблица состояний.

    ТочкаОбъем \(v\) (л)Давление \(P\) (атм.)
    11,001,00
    20,502,00
    30,202,03
    40,411,00

    1.4 Фактически требуемая формула получена в пункте 1.1 – формула (4):

    \[P_{k+1} = P_k \frac{V}{V + v_1} + P_0 \frac{v_0}{V + v_1}.\tag{4'}\]

    Из сравнения с формулой, приведенной в условии (\(P_k = \gamma P_{k-1} + a\)), следует, что ее параметры задаются формулами

    \[\gamma = \frac{V}{V + v_1}\tag{7}\]

    \[a = P_0 \frac{v_0}{V + v_1}\tag{8}\]

    1.5 Предельное давление может быть найдено как путем чисто физических рассуждений, так и формально математически. Физические рассуждения. Максимально возможное сжатие воздуха в камере насоса достигается, когда поршень приходит в крайнее левое положение, а при этом клапан сосуда еще не открывается В этом случае из выражения (1) следует формула для максимального давления

    \[\overline{P} = P_0 \frac{v_0}{v_1}.\tag{9}\]

    Формально математически этот же результат можно получить из рекуррентной формулы, полагая в ней, что давление перестало изменяться, т.е. \(P_{k+1} = P_k = \overline{P}\). В этом случае получаем

    \[\overline{P} = \gamma \overline{P} + a \quad \Rightarrow \quad \overline{P} = \frac{a}{1 - \gamma} = P_0 \frac{v_0}{v_1}.\tag{9'}\]

    1.6 Из обозначения \(\delta_k = \overline{P} - P_k\) выразим значение давления \(P_k = \overline{P} - \delta_k\) и подставим в рекуррентную формулу

    \[\overline{P} - \delta_k = \gamma (\overline{P} - \delta_{k-1}) + a.\tag{10}\]

    С учетом выражения (9'), получаем, что

    \[\delta_k = \gamma \delta_{k-1}\tag{11}\]

    1.7 Формула (11), указывает, что величины \(\delta_k\) образуют геометрическую прогрессию, поэтому

    \[\delta_k = \delta_0 \gamma^k\tag{12}\]

    Рисунок

    С помощью обратной подстановки \(P_k = \overline{P} - \delta_k\) получим

    \[P_k = \overline{P} - \delta_0 \gamma^k = P_0 \frac{v_0}{v_1} - \left( P_0 \frac{v_0}{v_1} - P_0 \right) \left( \frac{V}{V + v_1} \right)^k.\tag{13}\]

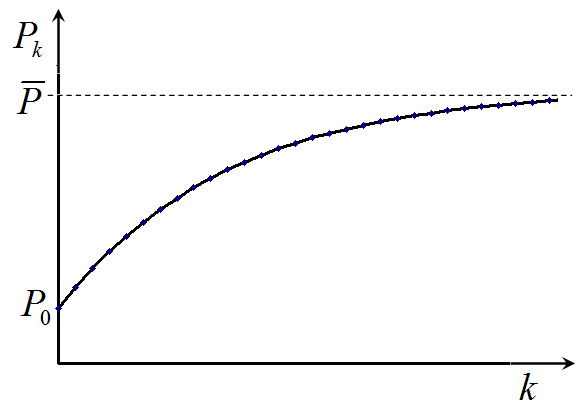

    График этой зависимости имеет вид кривой, монотонно стремящейся к предельному значению.

    1.8 для расчета числа циклов удобно воспользоваться формулой (12). Проведем численный расчет ее параметров: - знаменатель прогрессии \(\gamma = \frac{V}{V + v_1} = \frac{20{,}00}{20{,}20} = 0{,}990\); - максимальное давление \(\overline{P} = P_0 \frac{v_0}{v_1} = 5{,}00 P_0\); - начальное отклонение \(\delta_0 = \overline{P} - P_0 = 4{,}00 P_0\);

    - конечное отклонение \(\delta_k = \overline{P} - 0{,}95\overline{P} = 0{,}25P_0\).

    Теперь из формулы (12) найдем

    \[\delta_k = \delta_0 \gamma^k \quad \Rightarrow \quad k = \frac{\ln \frac{\delta_k}{\delta_0}}{\ln \gamma} = 276 \approx 280.\tag{14}\]

    Часть 2. Откачка.

    2.1 Решение этой части полностью аналогично решению первой части задачи, поэтому приведем его кратко.

    Рисунок

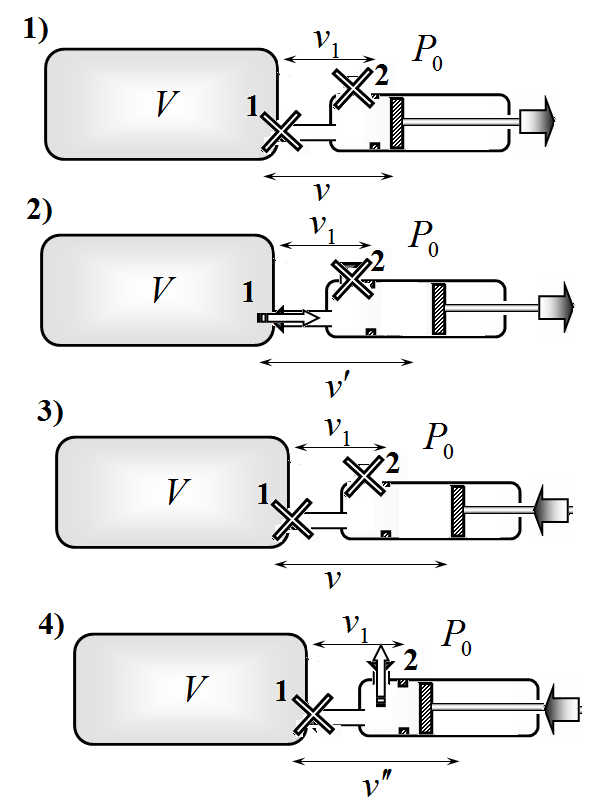

    Цикл откачки также состоит из четырех этапов. В соответствии с условием начнем с состояния, когда поршень находится в крайнем левом положении (давление в этом состоянии равно атмосферному) и начинает двигаться вправо. При этом оба клапана закрыты: газ в камере насоса расширяется, давление падает. Когда давление в камере становится равным давлению в сосуде, открывается клапан 1 и газ частично начинает выходить из сосуда. Поршень смещается в крайнее правое положение и начинает возвращаться обратно, при этом клапан 1 закрывается. Давление в камере растет и когда достигает атмосферного открывается клапан 2 и газ частично выбрасывается в атмосферу. Эти стадии показаны на рисунке, начальные, конечные значения параметров газа в камере насоса и уравнения процессов приведены в Таблице 2. Схематическая диаграмма цикла показана на рисунке.

    Таблица 2. Цикл откачки.

    ПроцессНачальное состояниеУравнение процессаКонечное состояние
    ОбъемДавлениеОбъемДавление
    1-2\(v_1\)\(P_0\)\(P = \frac{P_0 v_1}{v}\)\(v' = \frac{P_0 v_1}{P_k}\)\(P_k\)
    2-3\(v'\)\(P_k\)\(P = P_k \frac{V + v'}{V + v}\)\(v_0\)\(P_{k+1} = P_k \frac{V + v'}{V + v_0}\)
    3-4\(v_0\)\(P_{k+1}\)\(P = \frac{P_{k+1} v_0}{v}\)\(v'' = \frac{P_{k+1} v_0}{P_0}\)\(P_0\)
    4-1\(v''\)\(P_0\)\(P = P_0\)\(v_1\)\(P_0\)
    Рисунок

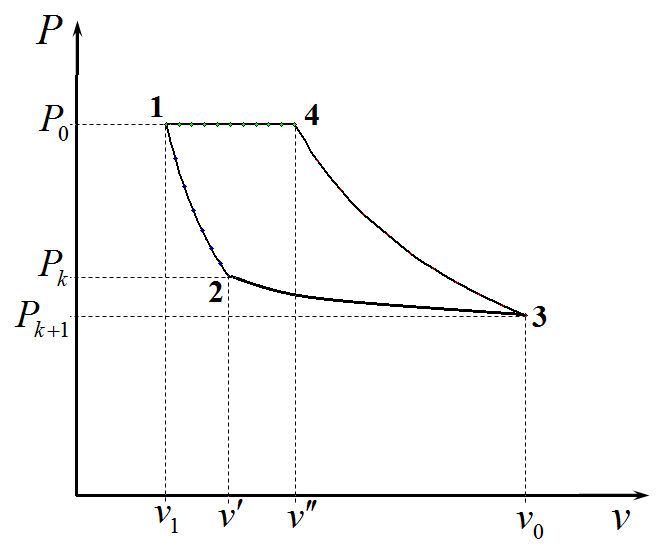

    Диаграмма цикла откачки.

    2.2 Уменьшение давления в сосуде происходит на 3 этапе цикла откачки, уравнение процесса на этом этапе позволяет получить рекуррентное соотношение, связывающее давления до и после очередного цикла

    \[P_{k+1} = P_k \frac{V + v'}{V + v_0}.\tag{15}\]

    Подставляя значения для объема \(v'\) (при котором начинается выход газа из сосуда), получим

    \[P_{k+1} = P_k \frac{V + v'}{V + v_0} = P_k \frac{V + \frac{P_0 v_1}{P_k}}{V + v_0} = P_k \frac{V}{V + v_0} + P_0 \frac{v_1}{V + v_0}.\tag{16}\]

    Это соотношение полностью аналогично соотношению (4'), проанализированному в первой части задачи. Поэтому можно переписать полученные ранее решения, только при этом надо поменять местами значения объемов \(v_0\) и \(v_1\). Тогда зависимость давления в камере от числа проведенных циклов опишется формулой, аналогичной формуле (13):

    \[P_k = P_0 \frac{v_1}{v_0} - P_0 \left( \frac{v_1}{v_0} - 1 \right) \left( \frac{V}{V + v_0} \right)^k\tag{17}\]

    2.3 Подстановка численных значений параметров в эту формулу и последующий расчет дает значение давления в камере после 50 циклов откачки:

    \[P_{50} = P_0 \left( \frac{v_1}{v_0} - \left( \frac{v_1}{v_0} - 1 \right) \left( \frac{V}{V + v_0} \right)^k \right) = P_0 \left( 0{,}20 + 0{,}80 \cdot \left( \frac{20}{21} \right)^{50} \right) = 0{,}27 \, \text{атм}.\tag{18}\]

    2.4 Предельное минимальное значение давления воздуха в сосуде равно.

    \[P_k = P_0 \frac{v_1}{v_0} = 0{,}20 \, \text{атм}.\tag{19}\]

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
