Циклоида

IEPhO 2016/17, 8 кл.

4/10

В этой задаче нужно оценивать погрешности!

Введение

Точка, находящаяся на ободе колеса, которое катится по плоской поверхности без проскальзывания, движется по криволинейной траектории. Эта траектория – циклоида, замечательная кривая, обладающая целым рядом удивительных свойств.

В данной работе вам необходимо как можно точнее построить циклоиду и измерить некоторые ее геометрические характеристики.

Часть A. Построение циклоиды

Для достаточно точного построения циклоиды удобно использовать круглый картонный диск, разделенный на \(24\) одинаковых сектора, периметр (длина окружности) диска должен быть равен \(24~см\).

A1. Чему должен быть равен диаметр диска \(D_0\), чтобы его периметр равнялся \(24~см\)?

A2. Чтобы разбить диск на \(24\) равных сектора рекомендуем поступить следующим образом. На листе бумаги с помощью циркуля постройте окружность, диаметр которой превышает \(D_{0}\). С помощью того же циркуля разбейте построенную окружность на \(6\) равных частей. После этого каждую из \(6\) частей разбейте на \(2\) равные части, а затем каждую из \(12\) частей еще раз разделите пополам. Проведите построения с помощью циркуля и линейки, без измерения длин различных отрезков.

Лист с вашими построениями необходимо сдать. Правильность и точность построений оцениваются!

A3. Вырежьте из куска картона круг, диаметра \(D_{0}\) (при котором длина окружности равна \(24~см\)). Используя лист с геометрическими построениями разбейте диск на \(24\) равных сектора.

Этот картонный кружок также необходимо сдать для оценивания. Наклейте на него наклейку для упрощения процедуры опознания.

A4. Используя размеченный диск, постройте на листе миллиметровой бумаги дугу циклоиды, соответствующую одному обороту диска. Достаточно построить \(24\) точки, лежащие на дуге циклоиды, (соответствующие повороту диска на \(1/24\) одного оборота) и аккуратно соединить их плавной линией.

Кратко опишите с помощью рисунка использованный метод построения циклоиды.

Часть B. Измерение параметров циклоиды с максимальной точностью

B1. Проведите «оцифровку» построенной кривой, т.е. измерьте и занесите в таблицу в листе ответов координаты построенных точек.

Ось \(X\) совпадает с прямой, по которой прокатывается диск. Ось \(Y\) перпендикулярная оси \(X\). Начало координат совпадает с начальной точкой. В этой же таблице Вы можете приводить и результаты дальнейших расчетов.

B2. Используя найденные координаты всех точек рассчитайте длину циклоиды \(L\). Приведите формулы, по которым Вы провели этот расчет.

B3. Длина циклоиды связана с радиусом диска простым соотношением

\[L=C_{1} D_{0} \qquad(1)\]Используя результаты своих измерений и расчетов, найдите значения коэффициента \(C_{1}\) в этой формуле. Выскажите предположение о точном (теоретическом) значении коэффициента в формуле \((1)\).

B4. Используя найденные координаты всех точек рассчитайте площадь под циклоидой (от циклоиды до оси \(X\)) \(S_{0}\). Приведите формулы, по которым Вы провели этот расчет.

B5. Площадь циклоиды связана с площадью диска простым соотношением

\[S=C_{2} S_{0} \qquad(2)\]Используя результаты своих измерений и расчетов, найдите значения коэффициента в этой формуле. Выскажите предположение о точном (теоретическом) значении коэффициента в формуле \((2)\).

Часть C. Приближенное измерение длины циклоиды

В данной части Вам следует показать, что проведенные во второй части задачи громоздкие вычисления являются излишними.

C1. Вырезанный вами диск не является идеальным! Проведите несколько измерений диаметра вашего диска, найдите относительную погрешность измеренного значения диаметра \(\varepsilon_{D}={\Delta D}/{D_{0}}\). С какой относительной погрешностью следует измерять длину дуги циклоиды?

C2. Используя измеренное значение диаметра и точную формулу, полученную в B3 предыдущей части, рассчитайте длину циклоиды.

C3. Проведите приближенные измерения длины циклоиды. Для этого замените циклоиду на вписанную ломанную линию, состоящую из \(2\), \(4\), \(8\) отрезков. Длина циклоиды приближенно равна длине построенной ломанной. Измерьте длины построенных ломанных \(L_{2}\), \(L_{4}\), \(L_{8}\). Сделайте вывод: по скольким отрезкам можно измерять длину циклоиды с максимально допустимой погрешностью?

Оборудование

Кусок картона \(10\times10~см\)
Циркуль
Линейка
Миллиметровая бумага
Ножницы

▶Показать разборСкрыть разбор

Ответ

A1: \[D_{0}=L_{окр} / \pi \simeq 7.64~см\]; B2: \[L=(30.5 \pm 1.5)~см\]; B3: \[C_{1}=L / D_{0}=(4.0 \pm 0.2)\]; B4: \[S=(137 \pm 7)~см^{2}\]; B5: \[C_{2}=(3 \pm 0.2)\]; C1: \[D=(7.56 \pm 0.08)~см,\quad\varepsilon_{D}=1\%\]; C2: \(L_{теор}=30.2~см\)

Решение

A1. Длина окружности диска \(L_{окр}=\pi D_{0}\), а значит диаметр диска

Ответ:

\[D_{0}=L_{окр} / \pi \simeq 7.64~см\]

A2. Разбиение окружности на 24 равных сектора

Шаг 1

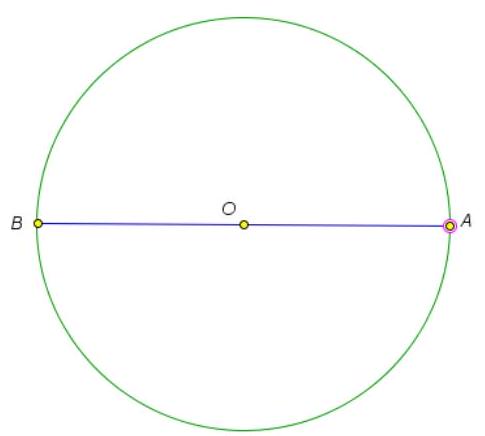

Чертим окружность с центром в точке \(O\) с диаметром \(A B\):

Шаг 1

Шаг 2

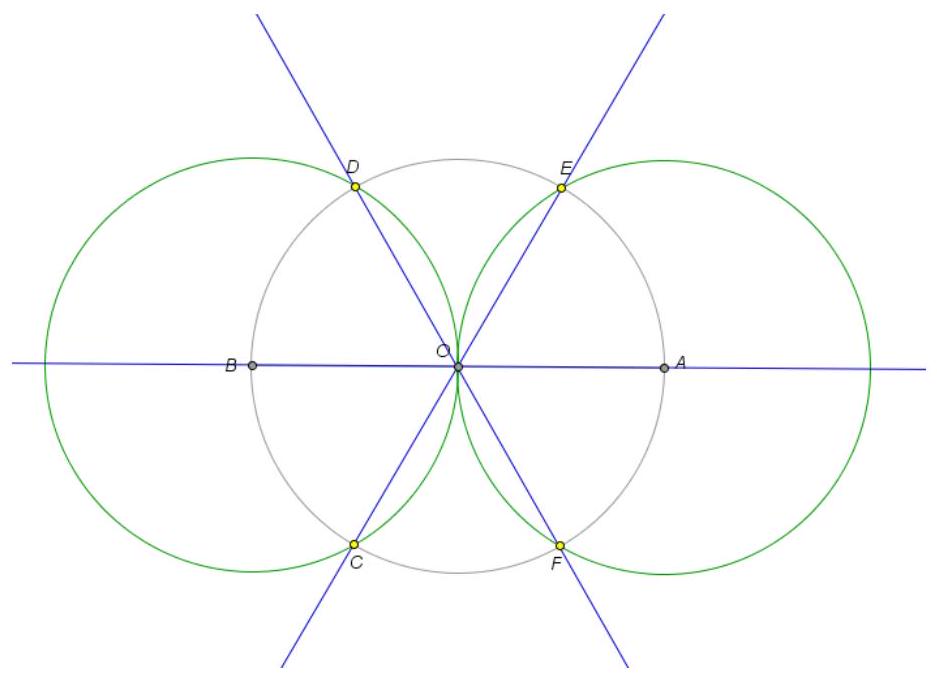

Чертим окружности радиуса \(A O\) с центрами в точках \(A\) и \(B\). Треугольники \(A E O\), \(O B C\), \(O D C\), \(A F O\) – равносторонние. Все углы у этих треугольников равны \(60^{\circ}\). Проводим прямые \(D F\), \(E C\), \(A B\). Таким образом мы разбили нашу начальную окружность на \(6\) равных частей.

Шаг 2

Шаг 3

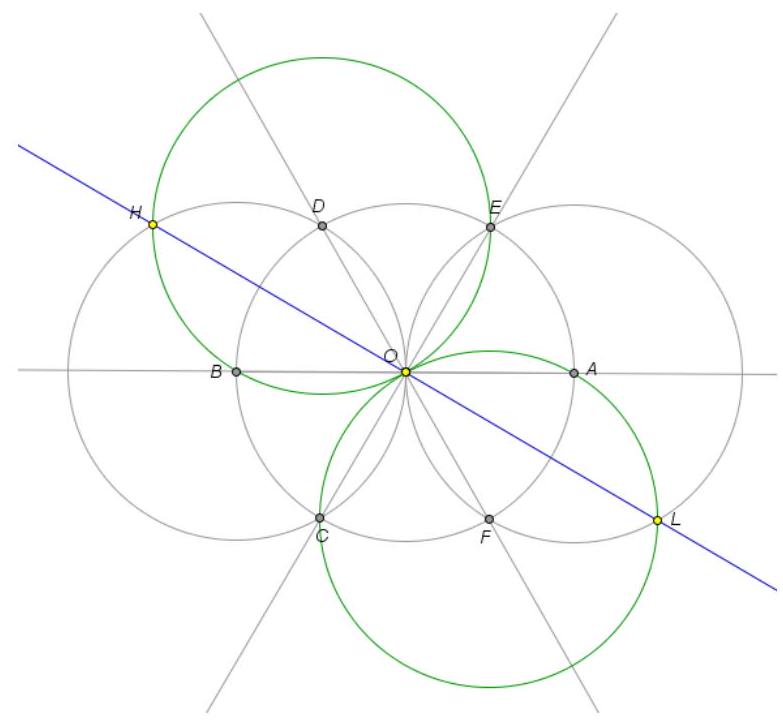

Проведём биссектрису углов \(D O B\) и \(A O F\): построим окружности радиуса \(A O\) с центрами в точках \(D\) и \(F\). Прямая \(H O L\) (через \(3\) точки точнее проводить прямую) – биссектриса выше упомянутых углов.

Шаг 3

Шаг 4

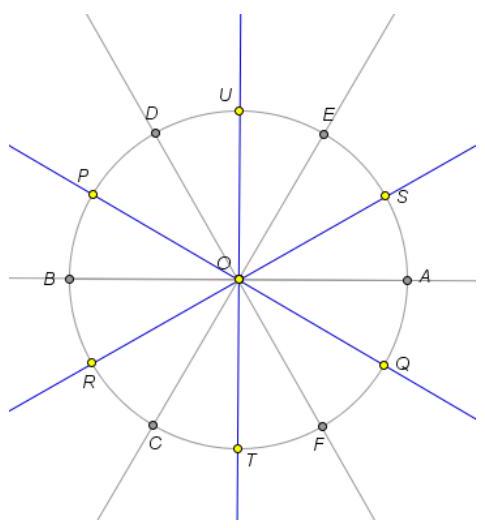

Повторяем Шаг 3 для проведения биссектрис в углах \(D O E\), \(E O A\), \(F O C\), \(C O B\).

Шаг 4

Шаг 5

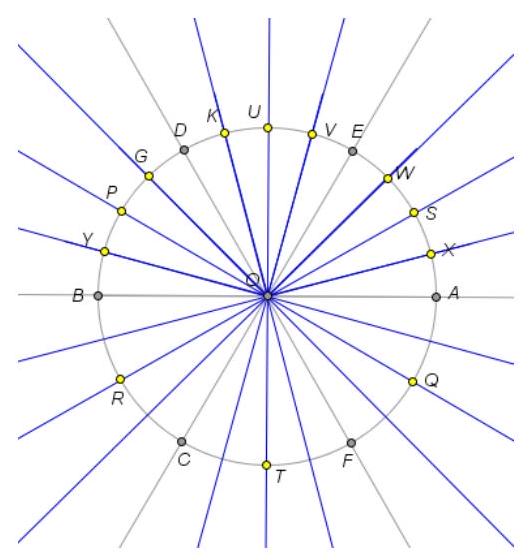

Аналогично Шагу 3 проводим биссектрисы во всех углах, тем самым разбивая круг на \(24\) части.

Шаг 5

A3.

A4. Построение циклоиды

За полный оборот наш диск проедет свою длину окружности – \(24~см\). Значит при обороте на \(1 / 24\) оборота центр диска проедет \(1~см\).
На миллиметровой бумаге построим оси. Пронумеруем отметки на диске от 0 до 23.
Ставим отметку номер 0 в точку \((0 ; 0)\), далее будем следить за отметкой 0.
При обороте диска на \(1 / 24\), точка 1 должна совместиться с координатой 1 см на оси \(X\). Ручкой делаем отметку о местонахождении точки 0.
При обороте ещё на \(1 / 24\), точка 2 должна совпасть с координатой 2 по оси \(X\). Ручкой делаем отметку о местонахождении точки 0.

Продолжая описанный выше алгоритм, после полного оборота диска на миллиметровой бумаге появятся точки циклоиды. Соединим точки плавной линией.

B1. Полученный график и оцифровка результатов представлены ниже.

Ответ:

Номер точки	1	2	3	4	5	6	7	8	9	10	11	12
\(X,~см\)	0	0.1	0.2	0.5	0.9	1.5	2.5	3.5	4.8	6.4	8.2	10.3
\(Y,~см\)	0	0.2	0.5	1.2	2	3	4	5	5.8	6.6	7.2	7.5
\(L,~см\)	0.22	0.32	0.76	0.89	1.17	1.41	1.41	1.53	1.79	1.9	2.12	1.8
\(S,~см^2\)	0.01	0.04	0.26	0.64	1.5	3.5	4.5	7.02	9.92	12.42	15.43	13.59

Номер точки	13	14	15	16	17	18	19	20	21	22	23	24
\(X,~см\)	12.1	14.6	16.1	18.1	19.5	20.8	22	22.8	23.4	23.7	23.9	24
\(Y,~см\)	7.6	7.4	7	6.4	5.6	4.7	3.7	2.8	1.9	1	0.5	0
\(L,~см\)	2.51	1.56	2.09	1.61	1.58	1.56	1.2	1.08	0.95	0.54	0.51
\(S,~см^2\)	18.75	10.8	13.4	8.4	6.7	5.04	2.6	1.41	0.46	0.15	0.03

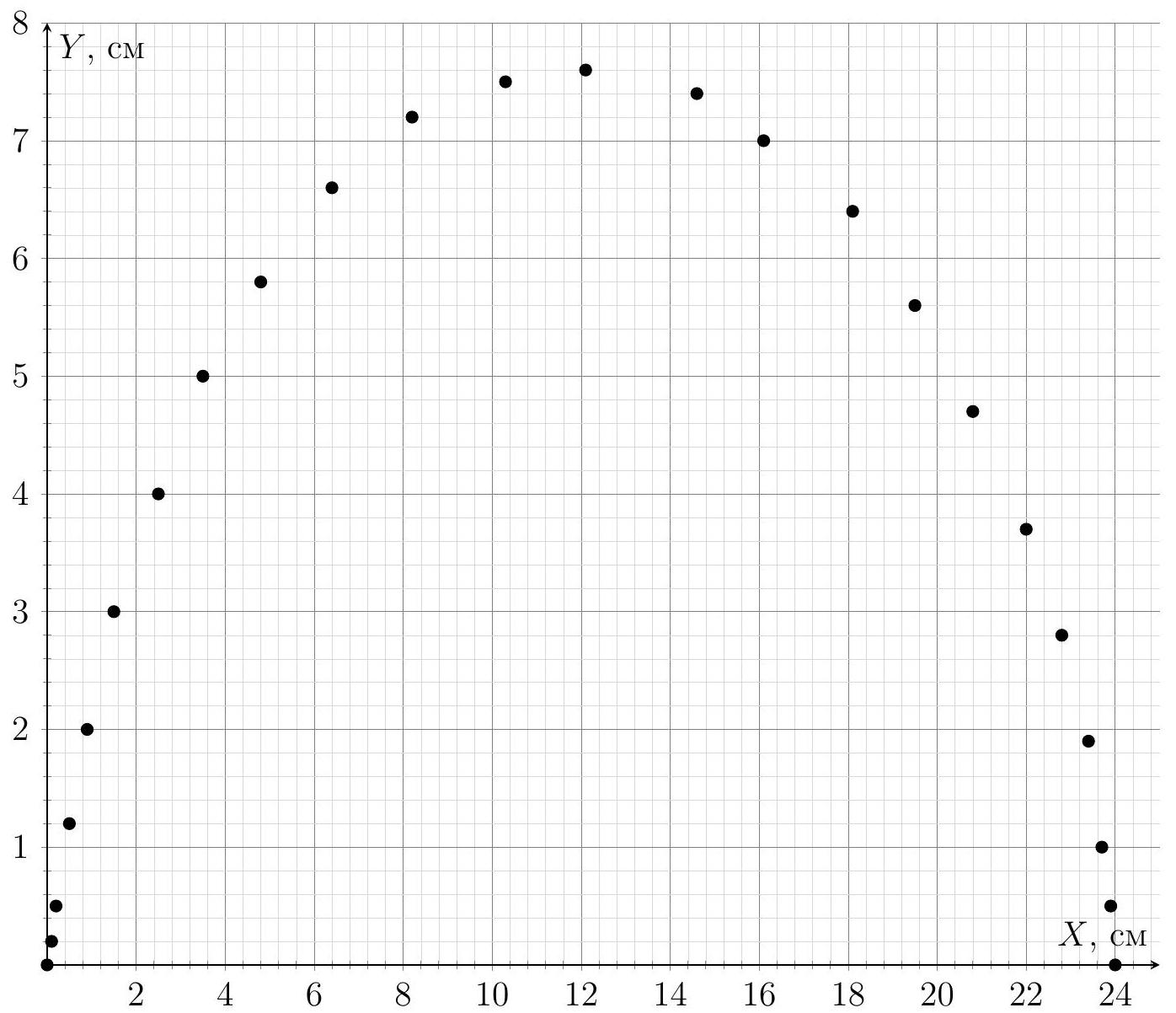

В таблице за \(L\) обозначено расстояние до следующей точки, а за \(S\) – площадь до следующей точки. График получившейся циклоиды представлен ниже.

График зависимости \(Y\) от \(X\)

B2. Приблизим нашу циклоиду ломанной линией состоящей из \(23\) отрезков. Тогда длина циклоиды - это сумма длин отрезков. Длина одного отрезка:

\[l=\sqrt{\left(x_{1}-x_{2}\right)^{2}+\left(y_{1}-y_{2}\right)^{2}} \qquad(1)\]где \(x_{1}, y_{1}\) – координаты первой точки, а \(x_{2}, y_{2}\) – второй. Просуммировав все отрезки, получим приближенную длину циклоиды:

Ответ:

\[L=(30.5 \pm 1.5)~см\]

B3. Значение \(C_{1}\):

Ответ:

\[C_{1}=L / D_{0}=(4.0 \pm 0.2)\]

Теоретическое значение: \(C_{1}=4\).

B4. Для расчета площади циклоиды разобьём её на трапеции. Площадь трапеции выражается как\[s=h \frac{a+b}{2},\]где \((a+b) / 2\) – средняя линия трапеции, а \(h\) – её высота. Площадь всей циклоиды \(S\) будем считать равной сумме площадей трапеций.

Из полученных результатов:

Ответ:

\[S=(137 \pm 7)~см^{2}\]

B5. Значение \(C_{2}=\frac{S}{S_{0}}=\frac{4 S}{\pi D_{0}^{2}}=(3 \pm 0.2)\).

Ответ:

\[C_{2}=(3 \pm 0.2)\]

Теоретическое значение: \(C_{2}=3\).

C1.

\(D_0,~см\)

7.6

7.5

7.6

Ответ:

\[D=(7.56 \pm 0.08)~см,\quad\varepsilon_{D}=1\%\]

Однако погрешность накапливается при нанесении точек на миллиметровую бумагу и при оцифровке данных. Таким образом можно оценить погрешность в \(5\%\).

C2. Ответ:

\(L_{теор}=30.2~см\)

C3. Заменим циклоиду на \(2\), \(4\), \(8\) отрезков и рассчитаем их длину:

Ответ:

\[L_{2}=28.4~см\] \[L_{4}=29.8~см\] \[L_{8}=30.3~см\] Получается, что достаточно \(8\) отрезков для вычисления длины циклоиды с точностью \(5\%\).

Источник: pho.rs/p/4091.
