Смешанное соединение четырёх резисторов

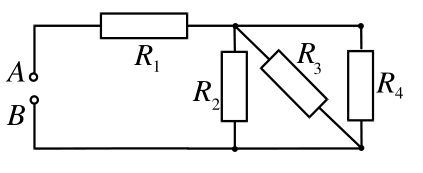

3/10Четыре резистора соединены, как показано на рисунке. Сопротивления резисторов \(R_1 = 3r\), \(R_2 = R_3 = 2r\), \(R_4 = 4r\). На вход \(AB\) схемы подают напряжение \(U = 38\) В, \(r = 10\) Ом.
Найдите эквивалентное сопротивление \(R_{AB}\) цепи.
Какой силы \(I\) ток будет течь через резистор \(R_4\)?
▶Показать разборСкрыть разбор
ПодсказкаОпределите, какие узлы схемы соединены без сопротивления, и упростите схему до последовательного соединения участков. Ток через \(R_4\) найдите из напряжения на нём.
