Сопротивление цепи с приборами

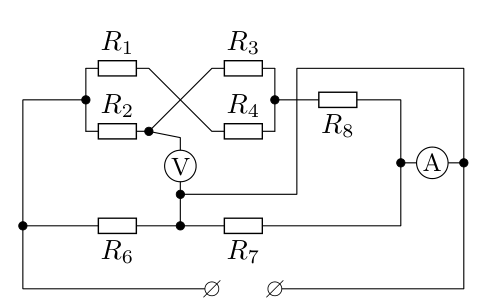

4/10Найдите сопротивление цепи, схема которой изображена на рисунке 2. Все приборы идеальные, \(R_1 = 1\) Ом, \(R_2 = 2\) Ом, \(R_3 = 3\) Ом, \(R_4 = 4\) Ом, \(R_6 = 6\) Ом, \(R_7 = 7\) Ом, \(R_8 = 8\) Ом. Ответ выразите в Ом и округлите до десятых.
▶Показать разборСкрыть разбор
ПодсказкаИдеальный амперметр можно считать проводником без сопротивления, а идеальный вольтметр — разрывом цепи. Какие точки схемы оказываются соединены накоротко?
