Цепь из нелинейных элементов

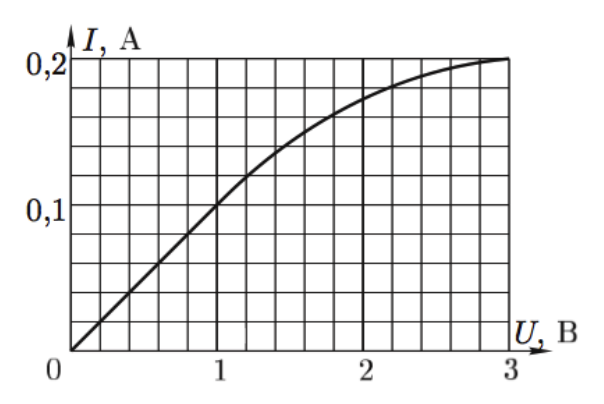

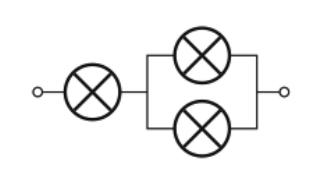

3/10Экспериментатор Глюк собрал электрическую цепь из одинаковых нелинейных элементов (правый рисунок), вольт-амперная характеристика каждого из которых (зависимость силы тока через элемент от напряжения на нём) представлена на графике (нижний рисунок).
Определите, какой будет сила тока в цепи, если приложенное к ней напряжение \(U_0\) равно: а) \(0{,}15\) В; б) \(3\) В.
▶Показать разборСкрыть разбор
ПодсказкаЧерез параллельные элементы течёт по половине тока, текущего через первый элемент; подберите по графику ток \(I\) так, чтобы сумма напряжений при токах \(I\) и \(I/2\) равнялась \(U_0\). При малых напряжениях характеристика почти линейна.
Ответа) \(0{,}01\) А; б) \(0{,}18\) А.
