  1. Светодиоды

    IPhO 2020/21, 11 кл.
    6/10

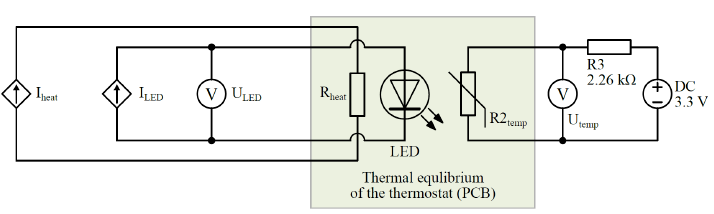

    В этом эксперименте изучаются электрические и тепловые свойства светодиодов (LED). Для измерения температуры светодиода используйте коэффициенты, найденные в части B.1 Эксперимента №1. Электрическая схема, используемая в эксперименте, приведена на рисунке 2.1. Инструкция по работе с оборудованием находится в описании Эксперимента №1.

    Рисунок

    В этом эксперименте мы будем исследовать зависимость напряжения от тока через светодиод и от его температуры \(T_\mathrm{J}\):

    \[U_\mathrm{LED}=\mathrm{function}(I_\mathrm{LED},\:T_\mathrm{J}).\]

    Внимание: На светодиод можно подавать либо постоянный ток либо короткие прямоугольные импульсы тока. В случае импульсов можно считать, что они достаточно короткие, поэтому можно пренебречь нагреванием светодиода за счет протекающего через него тока (например если использовать импульсы длиной 1 мс с промежутком между измерениями как минимум 100 мс). Тогда можно считать, что температура светодиода равна температуре платы \(T_J=T_{PCB}\). Если же через светодиод течет постоянный ток, его температура больше температуры платы \(T_J>T_{PCB}\) и можно вычислить тепловое сопротивление между светодиодом и платой (PCB) \(\frac{\Delta T}{P}\). Оно рассчитывается по формуле следующим образом:

    \[\frac{\Delta T}{P}=\frac{(T_\mathrm{J}-T_\mathrm{PCB})}{P},\]

    где \(P\) – электрическая мощность при разных значениях \(I_\mathrm{LED}\).

    Часть А. ВАХ при различных температурах (5.0 баллов)

    Физический механизм нагрева один и тот же в Эксперименте №1 и в Эксперименте №2. Используйте результаты Эксперимента №1, чтобы связать напряжение на термисторе с его температурой. В качестве альтернативного варианта вы можете использовать приближенную формулу:

    \[T(U)=\frac{3500}{9.9-\ln(\frac{1}{U}-0.3)},\]

    где \(T\) – температура термистора в кельвинах, \(U\) – напряжение на термисторе в вольтах.

    A1. Используйте импульсный режим. Снимите зависимость тока \(I_\mathrm{LED\_pulsed}(U_\mathrm{LED\_pulsed}, T)\) в интервале от 3 мА до 50 мА при комнатной температуре, а также при 40, 60 и 80 °C. Постройте все эти зависимости на одном графике.

    A2. В листе ответов заполните таблицу значений \(U_\mathrm{LED\_pulsed}\) при значениях тока через светодиод \(I_\mathrm{LED\_pulsed}\) 3, 10, 20, 40 мА при комнатной температуре, при 40, 60 и 80 °C.

    A3. Постройте график напряжения на диоде \(U_\mathrm{LED\_pulsed}(I_\mathrm{LED\_pulsed},T)\) (в точках, указанных в пункте A.2) и вычислите приближенно (графически) коэффициенты линейной зависимости напряжения от температуры (\(\Delta U(I)/\Delta T\)) при значениях тока 3, 10, 20 и 40 мА.

    Часть B. ВАХ на постоянном токе (3.5 балла)

    B1. Снимите зависимость тока через диод \(I_\mathrm{LED\_continuous}(U_\mathrm{LED\_continuous})\) от напряжения в интервале от 3 мА до 50 мА при выключенном нагревателе в режиме постоянного тока и постройте график. В листе ответов также запишите значения \(U_\mathrm{LED\_continuous}\), температуры светодиода \(T_J\), температуры платы \(T_\mathrm{PCB}\) и разности напряжений \(\Delta U= U_\mathrm{LED\_pulsed} - U_\mathrm{LED\_continuous}\) при значениях тока 3, 10, 20 и 40 мА.

    B2. Сопротивление светодиода непостоянно (зависит от тока), поэтому вводится термин дифференциальное сопротивление \(\frac{\mathrm{d}U}{\mathrm{d}I}\). Используя график из B.1, оцените значение обратного дифференциального сопротивления \(1/(\frac{\mathrm{d}U}{\mathrm{d}I})=\frac{\mathrm{d}I}{\mathrm{d}U}\). В листе ответов запишите значения \(\frac{\mathrm{d}I}{\mathrm{d}U}\) при значениях тока 3, 10, 20 и 40 мА. Проведите касательные в этих точках на графике.

    B3. Вычислите разность температур \(\Delta T(P)\) между непрерывно работающим светодиодом (температура \(T_\mathrm{J}\)) и температурой платы (\(T_\mathrm{PCB}\)) как функцию электрической мощности \(P\) (при значениях тока 3, 10, 20 и 40 мА). Вычислите приближенно (с помощью графика) тепловое сопротивление светодиода \(\frac{\Delta T}{P}\), запишите его в листе ответов.

    Примечание: Можно считать, что вся электрическая энергия, потребленная светодиодом переходит в тепло, а энергией светового излучения можно пренебречь.

    Часть C. Зависимость тока через светодиод от температуры (1.5 балла)

    Обычно через светодиод пускается постоянный ток, а не подается постоянное напряжение. Предположим, что вместо этого на диод подано постоянное напряжение, отвечающее номинальному току 20 мА, которое вы измерили в части B.1.

    C1. Используя характеристики фотодиода, найденные в части B, оцените ток, который фактически течет через фотодиод, если напряжение поддерживается постоянным (используйте значение \(U(\mathrm{20mA})\) из B.1), а температура платы равна 0 °C и 40 °C.

    ▶Показать разборСкрыть разбор
    Решение

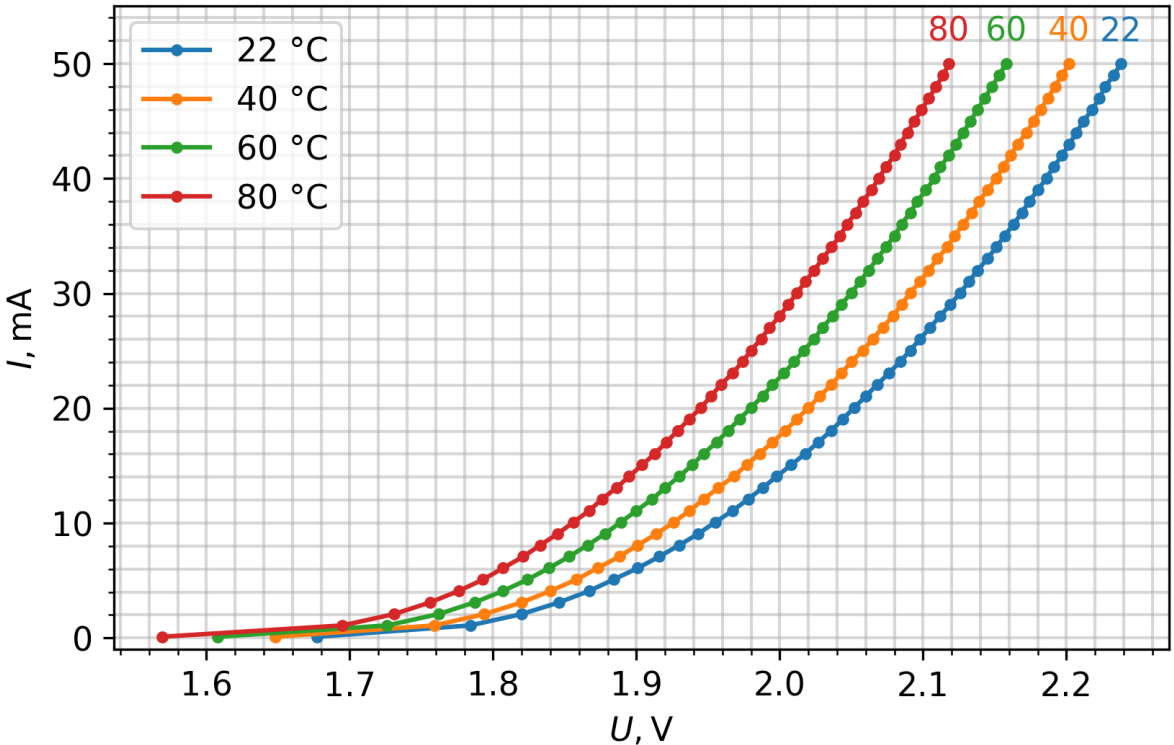

    A1.

    Рисунок

    A2. \(U_{\mathrm{LED}}(I_{\mathrm{LED}},T), ~В:\)

    «Комната» \(22\,{}^\circ\mathrm C\)\(40~{}^\circ\mathrm C\)\(60~{}^\circ\mathrm C\)\(80~{}^\circ\mathrm C\)
    \(3~мА\)1.8441.8181.7851.754
    \(10~мА\)1.9541.9251.8881.855
    \(20~мА\)2.0482.0201.9821.945
    \(40~мА\)2.1862.1502.1082.070

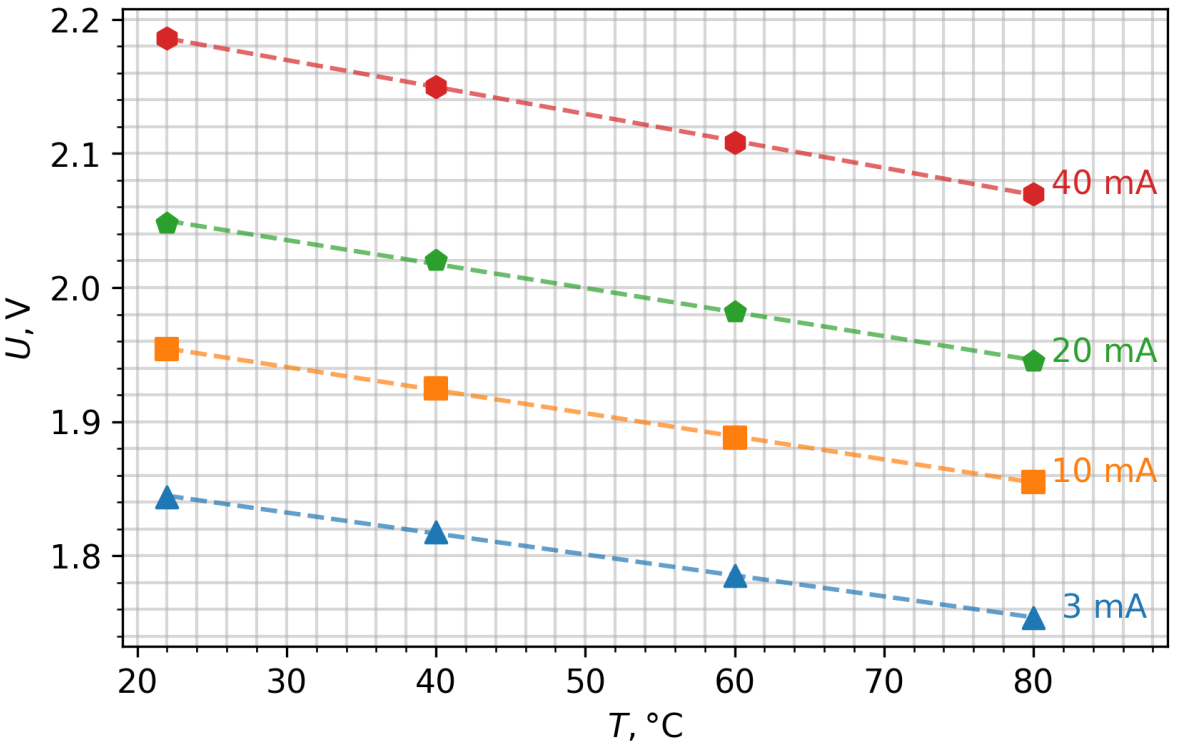

    A3.

    Рисунок

    Графики линейные. Их угловые коэффициенты:

    \(I_{\mathrm{LED}}\)\(3~мА\)\(10~мА\)\(20~мА\)\(40~мА\)
    \(\Delta U(I,T)/\Delta T\)\(-1.55~мВ/К\)\(-1.7~мВ/К\)\(-1.8~мВ/К\)\(-2.0~мВ/К\)

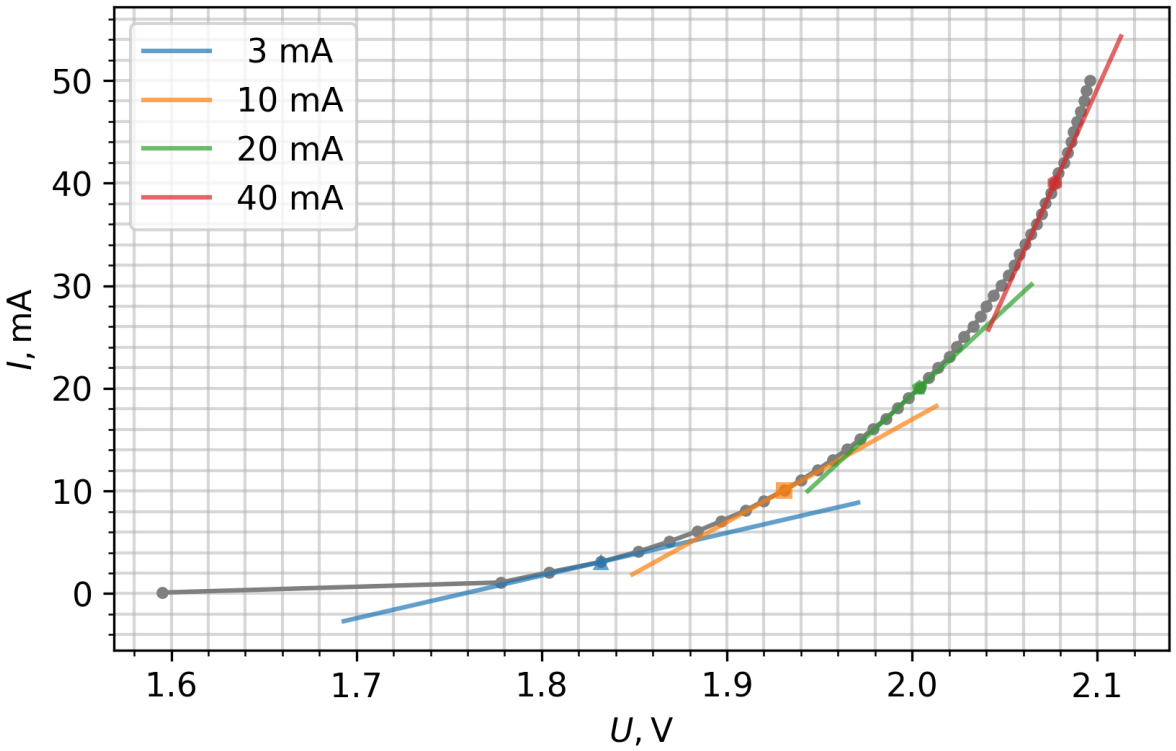

    B1.

    Рисунок
    \(I_{\mathrm{LED}}\)\(3~мА\)\(10~мА\)\(20~мА\)\(40~мА\)
    \(U_{\mathrm{LED}}\)\(1.83~В\)\(1.93~В\)\(2.00~В\)\(2.08~В\)
    \(\Delta U\)\(0.014~В\)\(0.024~В\)\(0.048~В\)\(0.106~В\)
    \(T_\mathrm J\)\(\sim 32.3\,{}^\circ\mathrm C\)\(\sim 43\,{}^\circ\mathrm C\)\(\sim 49\,{}^\circ\mathrm C\)\(\sim 76.5\,{}^\circ\mathrm C\)
    \(T_{\mathrm{PCB}}\)\(\sim 25-30\,{}^\circ\mathrm C\)\(\sim 30-35\,{}^\circ\mathrm C\)\(\sim 33-37\,{}^\circ\mathrm C\)\(\sim 35-40\,{}^\circ\mathrm C\)

    \(T_\mathrm J\) – наиболее важные величины, вычисленные в этом пункте. Их можно рассчитать, сопоставив значения \(U_\mathrm{LED}\) с кривыми из предыдущей части при соответствующих значениях тока.

    B2.

    \(I_\mathrm{LED}\)\(3~мА\)\(10~мА\)\(20~мА\)\(40~мА\)
    \(\mathrm dI/\mathrm dU\)\(41.6~мА/В\)\(100~мА/В\)\(166.7~мА/В\)\(400~мА/В\)

    B3. Величину \(\Delta T\equiv T_\mathrm J-T_\mathrm{PCB}\) можно вычислить из точек, снятых в B1.

    Примечание: Температура платы изменяется в ходе эксперимента и увеличивается на \(\sim7\,{}^\circ\mathrm C\) при больших токах. Это необходимо учитывать при вычислении \(\Delta T\).

    Тепловая мощность \(P=I_\mathrm{LED}\cdot U_\mathrm{LED}\), поскольку энергией излучение при этом можно пренебречь.

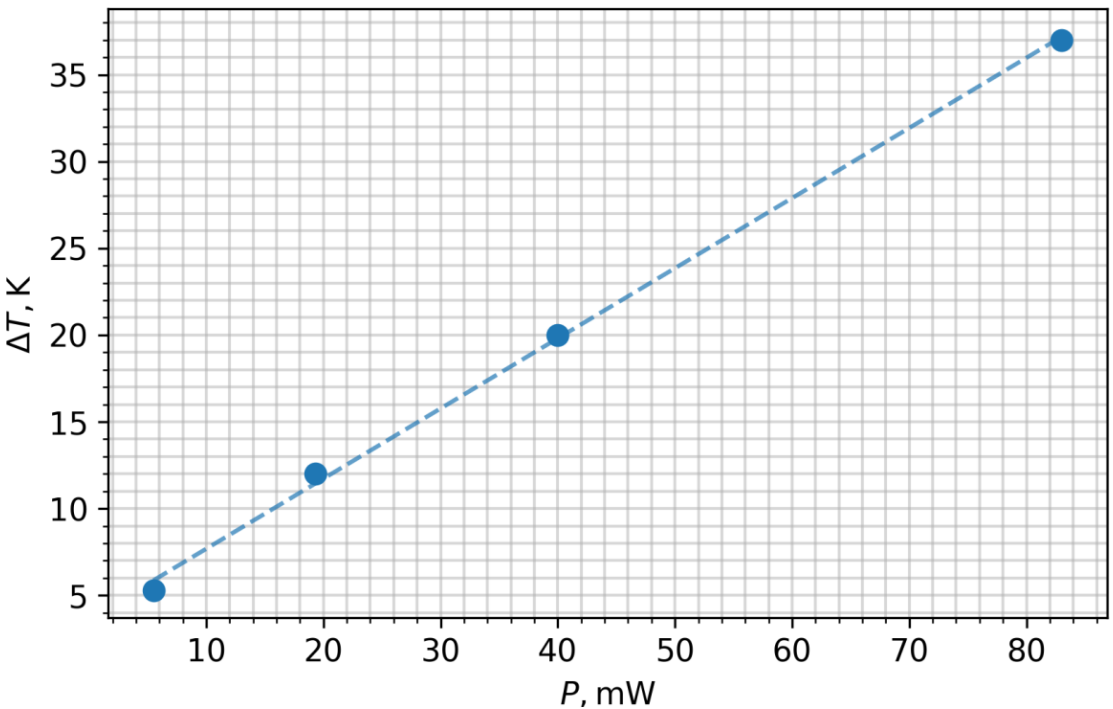

    График получается линейным с угловым коэффициентом (тепловым сопротивлением светодиода) \(\mathrm d(\Delta T)/\mathrm dP\approx400~К/Вт\).

    \(I_\mathrm{LED}\)\(3~мА\)\(10~мА\)\(20~мА\)\(40~мА\)
    \(\Delta T\)\(5.0~К\)\(12~К\)\(20~К\)\(37~К\)
    Рисунок

    C1. Первое решение

    Ток \(I_\mathrm{LED}\) при постоянном \(U_\mathrm{LED}=U_{20~мА}\) можно найти как:\[I_\mathrm{LED}(U_{20~мА},T)=20~мА-(T-T_\mathrm{PCB})\cdot\frac{\Delta U(20~мА,T)}{\Delta T}\cdot\frac{\mathrm dI(20~мА,U)}{\mathrm dU}.\]Конечно, в величину \(\mathrm dI(20~мА,U)/\mathrm dU\) вносит вклад увеличение температуры платы при увеличении тока, однако этот вклад учесть невозможно.

    Второе решение

    Необходимые величины можно получить, интерполируя / экстраполируя значения из A3 при \(T_\mathrm J\), пересчитанными с помощью \(\Delta T\) из B3. В этом случае также возникает погрешность, поскольку тепловая мощность \(P\) зависит от температуры.

    \[I_\mathrm{LED}(U_{20~мА},0\,{}^\circ\mathrm C)\approx10-15~мА,\quad I_\mathrm{LED}(U_{20~мА},40\,{}^\circ\mathrm C)\approx22~мА\]

    Перевод: pho.rs.
