Тепловое расширение полипропилена

Question

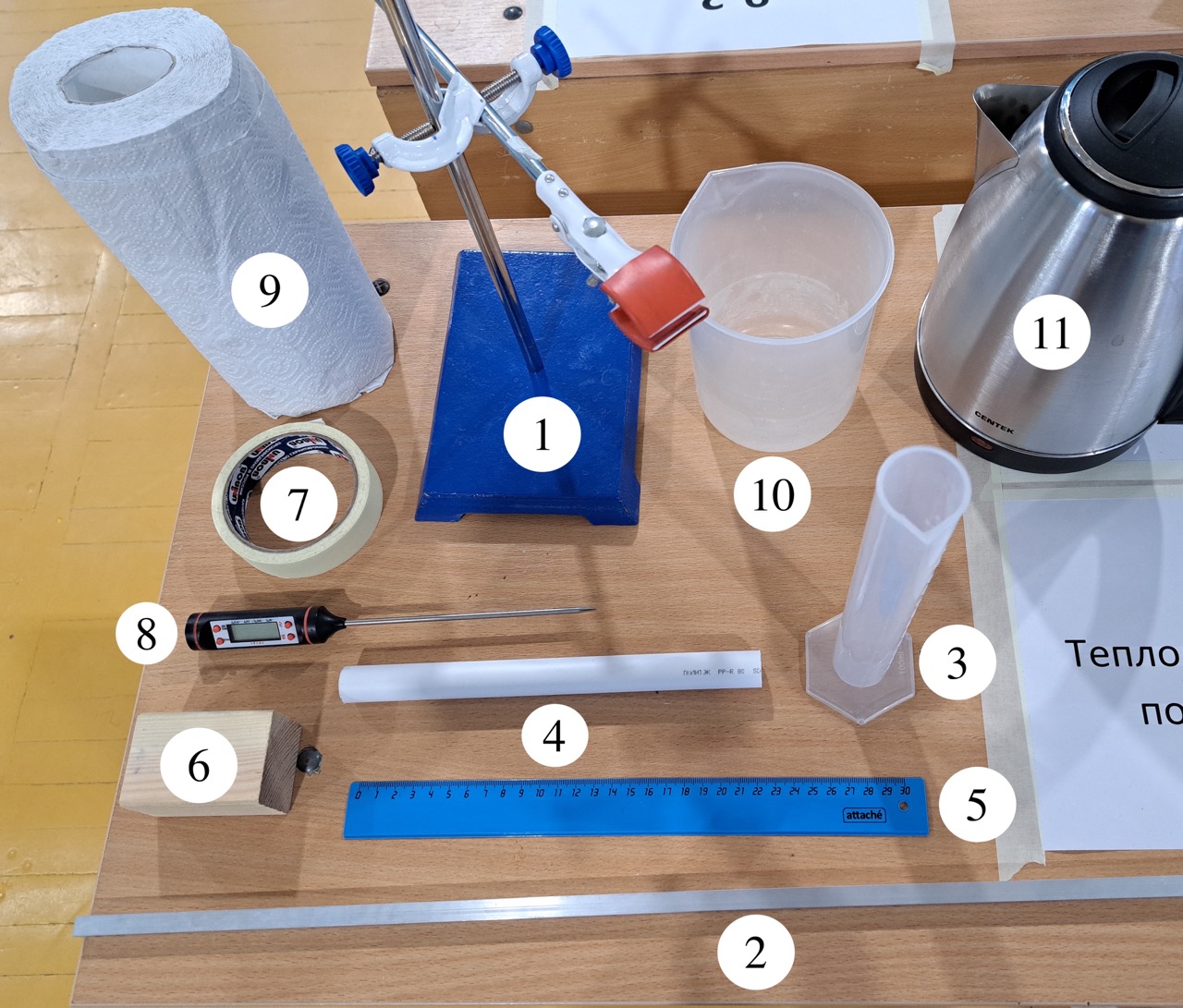

В данной задаче требуется оценка погрешностей. Теоретическая справка При изменении температуры твердые тела изменяют свои размеры. Для однородных тел вводят коэффициент линейного теплового расширения, равный относительному изменению размера тела ${\Delta l}/{l}$ при изменении его температуры $\Delta T$ на один градус Цельсия: $$\alpha=\frac{\Delta l}{l \Delta T} \qquad(1)\tag{1}$$ Условие A1. Измерение зависимости $\Delta l(T)$ изменения длины трубки (или связанной с ней величины) от температуры в диапазоне от $50\,^\circ\mathrm C$ до $70\,^\circ\mathrm C$. A2. Построение графика зависимости $\Delta l(T)$ (или $\Delta x(T)$) и нахождение $\alpha$. Постройте график измеренной зависимости. Рассчитайте коэффициент теплового расширения материала, из которого изготовлена трубка, в исследованном диапазоне температур. Оборудование Штатив с муфтой и лапкой Алюминиевый профиль Мерный цилиндр $100~мл$ Полипропиленовая труба Пластмассовая линейка Деревянный брусок Малярный скотч

Accepted Answer

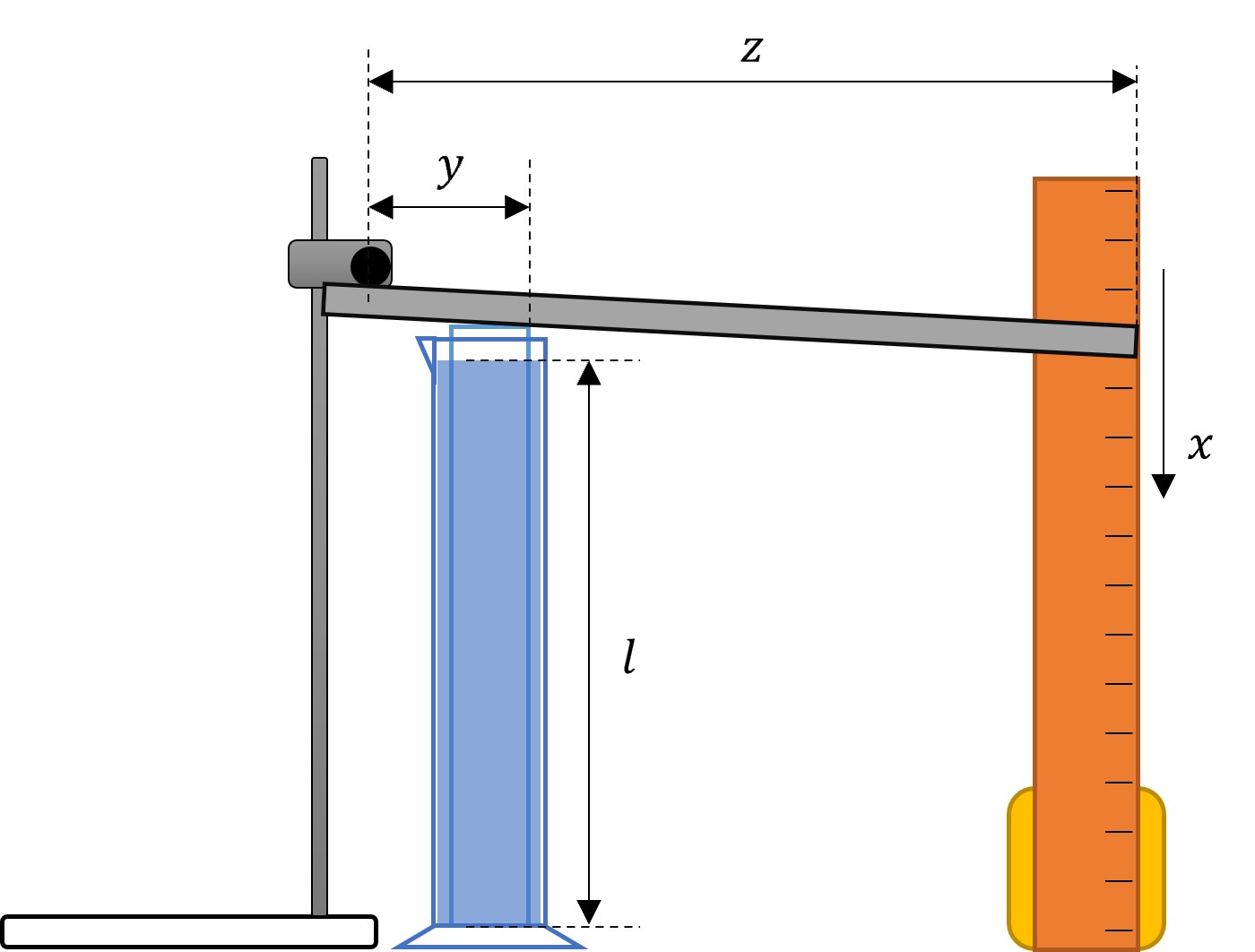

A1. Соберем установку, изображенную на рис. 1. Поместим трубку в мерный цилиндр, поставим рядом с мерным цилиндром штатив, с закрепленной лапкой. Высоту лапки подберем так, чтобы нижняя линия цилиндрической части лапки оказалась чуть выше верхнего края трубки. Установим алюминиевый профиль так, чтобы он оказался зажат между верхним торцом трубки и лапкой штатива. Таким образом, при изменении длины трубки профиль будет вращаться относительно точки опоры на лапку штатива, при этом дальний от лапки

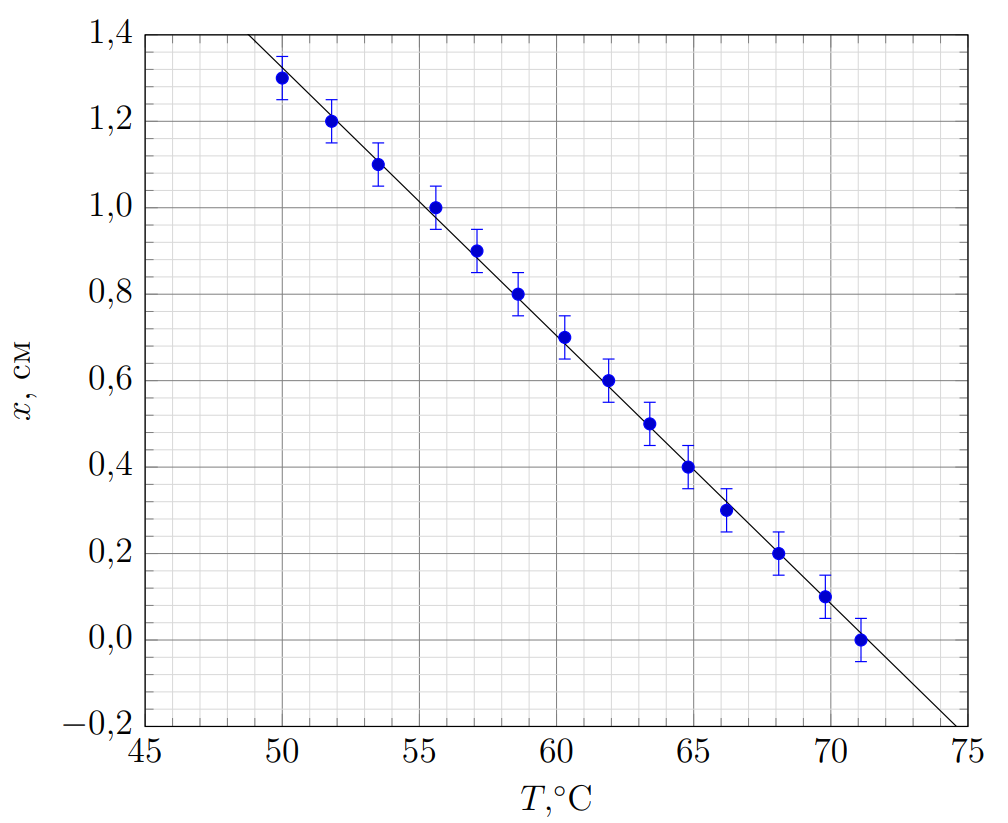

\(T,~^\circ\mathrm C\)	71.1	69.8	68.1	66.2	64.8	63.4	61.9	60.3	58.6	57.1	55.6	53.5	51.8	50.0
\(x, ~см\)	0.0	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3
