«Серый» ящик

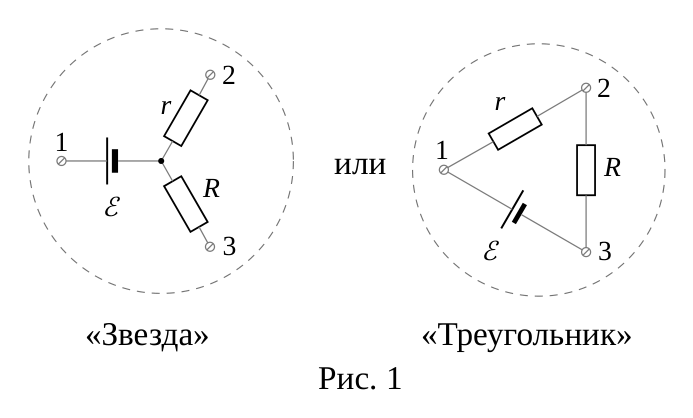

5/10Ящик с тремя выводами содержит источник постоянного напряжения \(\mathcal{E}\) и два резистора. Указанные элементы соединены по одной из двух схем, представленных на рис. 1.

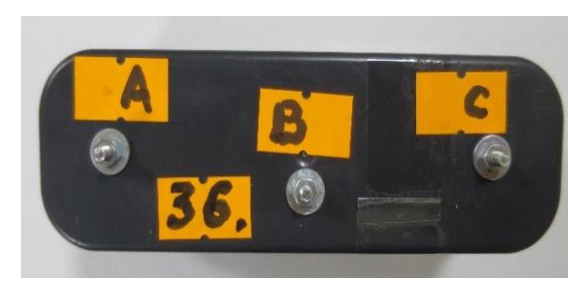

На крышке ящика выводы в произвольном порядке помечены буквами \(A\), \(B\) и \(C\) (см. фото). Внутреннее сопротивление источника пренебрежимо мало по сравнению с сопротивлениями резисторов \(r\) и \(R\).

Установите, по какой из схем («звезда» или «треугольник») соединены элементы.
Установите соответствие между точками «1», «2», «3» и выводами \(A\), \(B\) и \(C\), считая, что \(r < R\).
Определите значение напряжения \(\mathcal{E}\) источника и сопротивления резисторов \(r\) и \(R\).
Оцените погрешности результатов.
Оборудование: «Серый» ящик, мультиметр со щупами.
Внимание! 1) В начале решения обязательно укажите номер «серого» ящика (на фото это № 36). 2) Запрещается закорачивать выводы ящика (например, с помощью проводов мультиметра, его щупа и т. д.). 3) Внутреннее сопротивление мультиметра в режиме измерения напряжения может существенно отличаться от стандартного для данного прибора.
▶Показать разборСкрыть разбор
ПодсказкаСравните напряжения между парами выводов. Если бы между выводами \(A\) и \(B\) был резистор почти нулевого сопротивления, два других напряжения совпадали бы. Для схемы «звезда» напряжение между \(A\) и \(B\) равно нулю, если источник подключён к выводу \(C\).
Ответ1) «звезда»; 2) \(C\to 1\), \(A\to 2\), \(B\to 3\); 3) для приборов серии 830: \(\mathcal{E} \approx 19{,}3\) В, \(r \approx 512\) кОм, \(R \approx 1{,}82\) МОм; для приборов серий 832 и 838: \(\mathcal{E} \approx 19{,}7\) В, \(r \approx 520\) кОм, \(R \approx 1{,}79\) МОм.
РешениеВнимание! Все измеренные значения приведены для авторской установки.
1. Измерим напряжения: \(U_{AB} = 0{,}00\) В, \(U_{AC} = 12{,}73\) В, \(U_{BC} = 6{,}82\) В. Пусть элементы соединены «треугольником». Тогда между выводами \(A\) и \(B\) должен быть резистор практически нулевого сопротивления. В таком случае два других напряжения должны совпадать (или быть очень близкими), что не наблюдается. Значит, элементы соединены «звездой».
2. По тем же измерениям установим соответствие между выводами. Так как напряжение между выводами \(A\) и \(B\) равно нулю, источник подключён к выводу \(C\) (\(C\to 1\)). Напряжение между \(A\) и \(C\) больше, следовательно, резистор, подключённый к выводу \(A\), имеет меньшее сопротивление (\(A\to 2\)). Соответственно, \(B\to 3\).
3. Различие между значениями \(U_{AC}\) и \(U_{BC}\) показывает, что внутренним сопротивлением вольтметра пренебрегать нельзя. Кроме того, омметр даже в режиме \(2\) МОм, подключённый к выводам \(A\) и \(B\) (2 и 3), «зашкаливает», что говорит о том, что \(r + R > 2\) МОм.
Вариант 1. У мультиметра минимальный предел измерения силы тока \(200\) мкА (серия 830).
4. Переведём мультиметр в режим микроамперметра (предел \(200\) мкА) и измерим силу тока между всеми парами выводов: \(I_{AB} = 0\), \(I_{AC} = 37{,}7\) мкА, \(I_{BC} = 10{,}6\) мкА.
5. Пусть \(R_V\) — сопротивление прибора в режиме вольтметра. Тогда \[U_{AC} = \frac{\mathcal{E} R_V}{R_V + r}, \qquad U_{BC} = \frac{\mathcal{E} R_V}{R_V + R}.\] С другой стороны, \(\mathcal{E} = I_{AC}\,r = I_{BC}\,R\). Отсюда \[\frac{R}{r} = \frac{I_{AC}}{I_{BC}} = \frac{37{,}7}{10{,}6} = 3{,}56, \qquad \frac{R_V + R}{R_V + r} = \frac{U_{AC}}{U_{BC}} = \frac{12{,}73}{6{,}82} = 1{,}87.\] Получаем \(R_V + 3{,}56\,r = 1{,}87\,R_V + 1{,}87\,r\), откуда \(r = 0{,}514\,R_V\). Подставим найденное значение: \[U_{AC} = \frac{\mathcal{E}}{1 + 0{,}514} \quad\Rightarrow\quad \mathcal{E} = 1{,}514\,U_{AC} = 1{,}514 \cdot 12{,}73~\text{В} \approx 19{,}3~\text{В}.\] \[r = \frac{\mathcal{E}}{I_{AC}} = \frac{19{,}3~\text{В}}{37{,}7~\text{мкА}} = 512~\text{кОм}, \qquad R = \frac{\mathcal{E}}{I_{BC}} = \frac{19{,}3~\text{В}}{10{,}6~\text{мкА}} = 1{,}82~\text{МОм}.\]
Вариант 2. У мультиметра минимальный предел измерения силы тока \(2000\) мкА (серии 832 и 838).
4. Переведём мультиметр в режим микроамперметра (предел \(2000\) мкА) и измерим силу тока между всеми парами выводов: \(I_{AB} = 0\), \(I_{AC} = 38\) мкА, \(I_{BC} = 11\) мкА.
5. Аналогично варианту 1, \(\dfrac{R}{r} = \dfrac{38}{11} = 3{,}45\) и \(\dfrac{R_V + R}{R_V + r} = \dfrac{12{,}7}{6{,}82} = 1{,}87\), откуда \(r = 0{,}55\,R_V\). Тогда \(\mathcal{E} = 1{,}55\,U_{AC} = 1{,}55 \cdot 12{,}73~\text{В} \approx 19{,}7\) В, \(r = \dfrac{19{,}7~\text{В}}{38~\text{мкА}} = 520\) кОм, \(R = \dfrac{19{,}7~\text{В}}{11~\text{мкА}} = 1{,}79\) МОм.
Вычисленные значения: вариант 1 — \(\mathcal{E} = 19{,}3\) В, \(r = 512\) кОм, \(R = 1{,}82\) МОм; вариант 2 — \(\mathcal{E} = 19{,}7\) В, \(r = 520\) кОм, \(R = 1{,}79\) МОм.
Примечание: значения, измеренные напрямую в авторской установке: \(\mathcal{E} = 19{,}2\) В, \(r = 507\) кОм, \(R = 1{,}80\) МОм.
Оценка погрешностей (примечание ЦПМК). Аккуратный расчёт погрешности в данной работе проводить не имеет смысла, но оценить её можно. Если исходные значения измеренных величин определены с точностью, например, \(2\%\), то погрешность отношений сопротивлений будет \(4\%\), а погрешность окончательных результатов составит \(5\)–\(10\%\).
Общие формулы (их вывод от участников олимпиады не требуется): \[\mathcal{E} = \frac{U_{AC}U_{BC}(I_{AC}-I_{BC})}{I_{AC}U_{BC}-I_{BC}U_{AC}}, \quad r = \frac{U_{AC}U_{BC}(I_{AC}-I_{BC})}{I_{AC}\,(I_{AC}U_{BC}-I_{BC}U_{AC})}, \quad R = \frac{U_{AC}U_{BC}(I_{AC}-I_{BC})}{I_{BC}\,(I_{AC}U_{BC}-I_{BC}U_{AC})}.\]
