Колебательный контур: максимальный ток
2/10Идеальный колебательный контур состоит из конденсатора ёмкостью \(C = 10\) мкФ и катушки индуктивностью \(L = 0{,}2\) Гн. В некоторый момент времени напряжение на конденсаторе \(U = 1\) В, а ток через катушку \(I = 10\) мА.
Каков максимальный ток \(I_{\max}\) в этом контуре? Ответ выразите в мА, округлите до целого числа.
▶ПодсказкаСкрыть: подсказка
ПодсказкаВ идеальном контуре полная энергия сохраняется; в момент максимального тока весь запас энергии находится в катушке.
▶ОтветСкрыть: ответ
Ответ\(12\) мА.
Разряд конденсатора на две катушки
4/10Заряженный конденсатор ёмкостью \(C\), электростатическая энергия которого равна \(W\), начинает разряжаться через две соединённые параллельно катушки индуктивностями \(L\) и \(2L\). Какой будет максимальная энергия катушки индуктивностью \(L\) в процессе возникающих колебаний? Сопротивлением электрической цепи пренебречь.
▶ПодсказкаСкрыть: подсказка
ПодсказкаНапряжения на параллельных катушках одинаковы, поэтому токи в них связаны постоянным отношением. Когда энергия катушек максимальна, что происходит с конденсатором?
▶ОтветСкрыть: ответ
ОтветМаксимальная энергия катушки индуктивностью \(L\) в процессе возникающих колебаний равна \(2W/3\).
Амплитуда напряжения в контуре
4/10Колебательный контур состоит из катушки с индуктивностью \(0{,}5\) Гн и конденсатора емкостью \(10\) мкФ. Найти амплитуду напряжения на конденсаторе при гармонических колебаниях, если сила тока в контуре равна \(0{,}01\) А в те моменты времени, когда напряжение на конденсаторе равно \(2\) В. Ответ представьте в вольтах и округлите до целых.
▶ПодсказкаСкрыть: подсказка
ПодсказкаПолная энергия контура сохраняется: она складывается из энергии конденсатора и катушки.
▶ОтветСкрыть: ответ
Ответ\(3\) В
Разряд конденсатора на катушку
4/10Заряженный конденсатор начинает разряжаться через катушку индуктивности. За две миллисекунды его электрический заряд монотонно уменьшился на 0,4 процента.
Вопрос A (4 балла). На сколько процентов уменьшился заряд на конденсаторе за одну миллисекунду с момента начала разряда? Ответ округлите до первой значащей цифры.
Вопрос B (6 баллов). На сколько процентов уменьшился заряд на конденсаторе спустя 20 миллисекунд с момента начала разряда? Ответ округлите до второй значащей цифры.
▶ПодсказкаСкрыть: подсказка
ПодсказкаКонтур совершает гармонические колебания, заряд меняется по закону \(q = q_0\cos\omega t\). При малых временах косинус можно разложить в ряд.
▶ОтветСкрыть: ответ
ОтветA) 0{,}1%; B) 37%.
Заряд за шестую часть периода
5/10Конденсатор электроемкости \(80\) нФ заряжен до напряжения \(30\) В. Он начинает разряжаться через катушку индуктивностью \(200\) мГн. Какой электрический заряд протечет через катушку через одну шестую периода колебаний? Ответ представьте в микрокулонах и округлите до десятых.
▶ПодсказкаСкрыть: подсказка
ПодсказкаЗаряд конденсатора меняется по гармоническому закону; найдите фазу в момент \(T/6\).
▶ОтветСкрыть: ответ
Ответ\(1{,}2\) мкКл
Колебательный контур и энергия

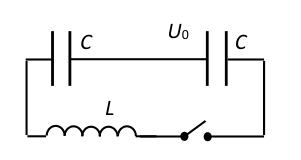

5/10В электрической цепи, схема которой приведена на рисунке, вначале один из конденсаторов заряжен до напряжения \(U_0 = 10\) В, а второй не заряжен. Ключ замыкают. Определите модуль скорости изменения силы тока \(\left|\dfrac{di}{dt}\right|\) в цепи в момент, когда энергия, запасенная в катушке, равна половине энергии запасенной в конденсаторах. Индуктивность катушки \(L = 57{,}7\) мГн.

▶ПодсказкаСкрыть: подсказка
ПодсказкаНапряжение на катушке равно разности напряжений на конденсаторах, а их сумма сохраняется (закон сохранения заряда). Запишите ещё и закон сохранения энергии с заданным условием.
▶ОтветСкрыть: ответ
Ответ\(\left|\dfrac{di}{dt}\right| = \dfrac{U_0}{\sqrt{3}\,L} = 100\) А/с.
▶РешениеСкрыть: решение

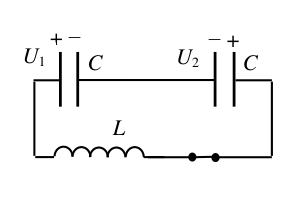

РешениеПо закону сохранения заряда после замыкания ключа \(U_0 = U_1 + U_2\), при этом \(-L\dfrac{di}{dt} = U_1 - U_2\).

Закон сохранения энергии, с учетом условия, имеет вид: \[\frac{C U_0^2}{2} = \frac{3}{2}\left(\frac{C U_1^2}{2} + \frac{C U_2^2}{2}\right).\] Решая систему, получим \(U_1 = \dfrac{3 \pm \sqrt{3}}{6}U_0\) и \(U_2 = \dfrac{3 \mp \sqrt{3}}{6}U_0\), откуда \[\left|\frac{di}{dt}\right| = \frac{U_0}{\sqrt{3}\,L} = 100 \text{ А/с}.\]
Тепловой индуктор
8/10Элемент Пельтье состоит из двух пластин, разделённых большим количеством полупроводниковых блоков (рис. из «Википедии» ниже), и представляет собой преобразователь электрической энергии в тепловую. Он также может работать и в обратном режиме — вырабатывать ЭДС при наличии разности температур на пластинах.

На втором рисунке схематично изображено устройство на основе элемента Пельтье. Нижняя пластина находится в контакте с «тепловым резервуаром» — большим телом, температуру которого \(T_r\) можно считать постоянной. Верхняя пластина контактирует с телом с теплоёмкостью \(C\) и температурой \(T\), которая изменяется со временем. Сверхпроводящая катушка с индуктивностью \(L\) включена между контактами элемента. В начальный момент: \(T = T_0\), \(T_0 > T_r\).

В данных условиях верхнее тело отдаёт элементу за время \(\Delta t\) количество теплоты \(\Delta Q = \alpha T I \Delta t\), где \(\alpha\) — постоянный коэффициент, \(I\) — ток через элемент. Положительным направлением тока считается направление от «плюса» к «минусу». Элемент Пельтье при этом вырабатывает ЭДС, которая равна \(\mathcal{E} = \alpha(T - T_r)\). Полярность создаваемой ЭДС (для \(T > T_r\)) совпадает с указанной на рисунке. Сопротивление элемента Пельтье равно \(R\).
Оказывается, в рассматриваемой системе возможно периодическое изменение температуры тела \(T(t)\) и тока в цепи \(I(t)\). В задаче предлагается исследовать колебания тока и температуры при различных значениях параметров: \(T_r\), \(T_0\), \(C\), \(\alpha\), \(R\), которые считаются известными. Ток в цепи в начальный момент равен нулю: \(I(0) = 0\). Разность температур тела и резервуара можно считать малой: \(|T - T_r| \ll T_r\) в любой момент времени.
1. Рассмотрим идеализированный, фантастический случай, когда сопротивление \(R\) равно нулю и теплообмен между тепловым резервуаром и телом за счёт теплопроводности отсутствует.
1a) Получите дифференциальное уравнение для функции \(I(t)\). (2 балла)
1b) Преобразуйте полученное уравнение с учётом условия \(|T - T_r| \ll T_r\) и найдите частоту \(\omega_0\) колебаний тока. (3 балла)
1c) Найдите зависимость температуры тела от времени \(T(t)\). (1 балл)
2. Физически случай, описанный в п. 1, никогда не реализуется. Рассмотрим параметры системы, близкие к реальности. Пусть известно сопротивление элемента \(R\), мощность передачи тепла от тела резервуару определяется соотношением \(P = k(T - T_r)\), где \(k\) — известный коэффициент, а Джоулево тепло, выделяющееся в элементе, делится поровну между пластинами. В этом случае колебания будут затухающими.
2a) Получите дифференциальное уравнение для функции \(I(t)\) в этом случае. (3 балла)
2b) Покажите, что нелинейными слагаемыми, пропорциональными \(I^2\) и \(I\dot I\), (точка сверху обозначает производную по времени) в уравнении из п. 2a) можно пренебречь и преобразуйте полученное уравнение к виду \(\ddot I + 2\gamma\dot I + \omega^2 I = 0\) (уравнение затухающих колебаний). Чему равны коэффициенты \(\gamma\) и \(\omega\)? (4 балла)
2c) Полагая затухание слабым (\(\gamma^2 \ll \omega^2\)), определите относительное изменение амплитуды тока за период \(\dfrac{\Delta I_{\max}}{I_{\max}}\). Ответ выразите через коэффициенты \(\gamma\) и \(\omega\). (3 балла)
3. Предлагается создать на основе данного устройства установку для точного измерения теплоёмкости тел. Параметры: \(T_r\), \(\alpha\), \(k\), \(R\), \(L\) известны. Их измерили раньше с высокой точностью. В распоряжении экспериментатора есть электроизмерительные приборы, осциллограф и генератор переменного напряжения, частоту которого можно менять в широком диапазоне. Опишите в двух словах возможную схему эксперимента. (2 балла)
▶ПодсказкаСкрыть: подсказка
ПодсказкаЗакон сохранения энергии для тела: изменение \(CT\) определяется теплом \(\alpha TI\), уходящим в элемент. Вторая связь — правило Кирхгофа для контура с катушкой: \(L\dot I = \mathcal{E} - IR\).
▶ОтветСкрыть: ответ
Ответ1) \(LC\ddot I + \alpha^2 T_r I + \alpha L \dot I I = 0\); \(\omega_0 = \sqrt{\dfrac{\alpha^2 T_0}{CL}}\); \(T(t) = (T_0 - T_r)\cos\omega_0 t + T_r\).
2) \(LC\ddot I + (RC + kL)\dot I + (kR + \alpha^2 T_r) I + \alpha L \dot I I + \alpha\dfrac{I^2 R}{2} = 0\); \(\gamma = \dfrac{R}{2L} + \dfrac{k}{2C}\), \(\omega = \sqrt{\dfrac{kR}{LC} + \dfrac{\alpha^2 T_r}{LC}}\); \(\dfrac{\Delta I_{\max}}{I_{\max}} = 2\pi\dfrac{\gamma}{\omega^2}\).
3) Следует поставить эксперимент, в котором можно было бы измерить частоту \(\omega\). Возможная схема эксперимента: в цепь включают генератор, а осциллограф подключают к катушке, измеряют резонансную частоту.Конденсаторы разряжаются на катушки
2/10Энергия последовательной батареи полностью переходит в магнитную энергию двух параллельных катушек в момент максимума тока; ток делится поровну.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Средний ток в LC-контуре за полпериода
4/10Средний ток за T/2 равен перенесённому заряду 2CU, делённому на T/2 (T по формуле Томсона).
Полный текст условия и решения набирается — скоро появится прямо здесь.
Радиоприёмник Штирлица
4/10Частота контура по формуле Томсона зависит от числа витков как L ~ N² и от площади обкладок как C ~ S; после замыкания одного витка новая частота настройки и перекрытие обкладок находятся из условия сохранения прежней резонансной частоты.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Два конденсатора, катушка и источник
5/10Незаряженные конденсаторы и катушка подключены к источнику: при максимальном токе напряжение на ёмкости равно ЭДС, работа источника CE² идёт в энергию конденсатора и катушки; при нулевом токе напряжение достигает 2E, затем делится между последовательными конденсаторами обратно ёмкостям. (варианты 1–4)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Заряженный конденсатор
5/10Конденсатор, заряженный до 3E, замыкают на катушку и источник ЭДС E: идеальный колебательный контур со смещённым положением равновесия; найти максимальный ток, ток при нулевом заряде и заряд при нулевом токе из законов сохранения энергии.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Заряженный конденсатор замыкают на катушку
5/10Предварительно заряженный конденсатор через источник и катушку: ток максимален, когда ЭДС самоиндукции нулевая, то есть напряжение на конденсаторе равно ЭДС; по ЗСЭ с учётом работы источника (заряд, прошедший через него) находят максимальный ток и ток при нулевом заряде. (варианты 1–4)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Контур с источником и током в катушке
5/10В цепи с источником, конденсатором и катушкой в некоторый момент известны напряжение на конденсаторе и ток; максимальный ток — при нулевой ЭДС самоиндукции (напряжение равно ЭДС), ЗСЭ с работой источника даёт ток через корень из суммы квадратов; аналогично ток при нулевом заряде. (варианты 5–8)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Колебательный контур: диэлектрик быстро убирают из конденсатора
5/10К источнику через катушку подключён конденсатор с диэлектриком; пластину быстро убирают (вносят) при неизменном заряде, напряжение скачком меняется, и в контуре начинаются колебания; максимальный ток из энергии. (билеты 11-03 … 11-06)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Источник, конденсатор и катушка
6/10После замыкания ключа в LC-цепи с постоянной ЭДС возникают колебания вокруг равновесного заряда CU; максимальные ток и заряд находим из закона сохранения энергии с учётом работы источника.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Составной конденсатор
6/10Три пластины с зарядами q и −q на внешних и катушка, замыкаемая ключом; максимальный ток из энергии системы (контур), затем то же при диэлектрике в половине зазора.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Колебания в цепи с тремя конденсаторами
6/10После замыкания ключа в цепи из катушки и конденсаторов возникают гармонические колебания; через эквивалентную ёмкость и начальные условия находится амплитуда напряжения на конденсаторе 2C.
Полный текст условия и решения набирается — скоро появится прямо здесь.
LC-контур с двумя батареями
6/10Конденсатор заряжен от одной батареи, ключ переводит цепь на другую; закон сохранения энергии в идеальном контуре даёт максимальный ток катушки (варианты 1–4).
Полный текст условия и решения набирается — скоро появится прямо здесь.
Колебательный контур с двумя катушками и диодом
6/10После замыкания ключа в цепи с источником, двумя катушками, конденсатором и диодом идут колебания тока в одной катушке, а диод не пускает ток обратно во вторую; период и максимальные токи — через сохранение энергии и потокосцепление. (варианты 1–4)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Колебания в цепи с четырьмя катушками и двумя ключами
7/10Заряженный конденсатор разряжается на катушку, затем второй ключ подключает остальные катушки; в первый момент ток через L1 из закона сохранения энергии, а установившееся напряжение и выделившаяся теплота — из сохранения потокосцепления (энергия теряется при мгновенном подключении). (варианты 5–8)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Зачем нужны диоды
7/10Контур из трёх одинаковых конденсаторов, катушки и двух идеальных диодов: после зарядки от источника переключить ключ и найти напряжения на конденсаторах, максимальный ток диодов, пределы напряжений, форму тока в катушке и период по энергии и по тому, какой диод открыт на каждой стадии.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Кружатся диски
6/10

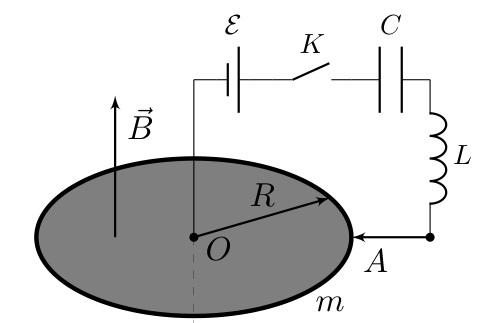

На рисунке показана схема электрической цепи, состоящей из источника с электродвижущей силой \(\mathcal{E}\), конденсатора ёмкостью \(C\), катушки индуктивностью \(L\), ключа \(K\) и металлического диска радиусом \(R\). Диск может вращаться вокруг своей оси без трения. Диск расположен в однородном магнитном поле с индукцией \(\vec B\), направленном вдоль его оси так, как показано на рисунке. Практически вся масса \(m\) диска сосредоточена в его тонком ободе. Источник соединён с диском в его центре \(O\), а катушка индуктивности соединена с диском с помощью неподвижного скользящего контакта \(A\). Омическим сопротивлением контура, по которому течёт ток, и наличием у него индуктивности (дополнительно к \(L\)) можно пренебречь. Изначально ключ \(K\) разомкнут, диск неподвижен, ток в катушке отсутствует, а конденсатор не заряжен. Ключ \(K\) замыкают.
Определите максимальную угловую скорость диска \(\omega_\text{max}\) после замыкания ключа, а также время \(\tau\) после замыкания ключа, через которое угловая скорость диска впервые достигает значения \(\omega_\text{max}\).
▶ПодсказкаСкрыть: подсказка
ПодсказкаВращающийся диск — источник ЭДС индукции \(\omega BR^2/2\), а ток через диск создаёт момент сил Ампера. Сравнив закон Кирхгофа с законом сохранения энергии (или записав уравнение вращения), получите, что \(\omega\) пропорциональна заряду конденсатора. Тогда для \(\omega\) выходит уравнение гармонических колебаний.
▶ОтветСкрыть: ответ
Ответ\(\omega_\text{max} = \dfrac{4BC\mathcal{E}}{4m + B^2R^2C}\); \(\tau = \pi\Big/\sqrt{\dfrac{1}{LC} + \dfrac{B^2R^2}{4mL}}\).
▶РешениеСкрыть: решение
РешениеПусть диск вращается с угловой скоростью \(\omega\) в направлении против часовой стрелки. У носителей зарядов, находящихся на расстоянии \(r\) от оси диска, появляется коллективная скорость \(\omega r\), перпендикулярная оси диска, и, соответственно, появляется одинаковая (не зануляющаяся при суммировании по всем носителям) составляющая силы Лоренца, которая вызовет перераспределение носителей по радиусу до стационарного состояния, в котором разность потенциалов в точках, находящихся на расстояниях \(r\) и \(r + \mathrm{d}r\) от оси диска, равна \(\mathrm{d}\varphi = \omega B\,r\,\mathrm{d}r\).
Таким образом, присутствие магнитного поля вызовет появление во вращающемся диске ЭДС индукции, равной: \[\mathcal{E}_\text{инд} = \omega B\int_0^R r\,\mathrm{d}r = \frac{\omega BR^2}{2}, \tag{1}\] по знаку противоположной ЭДС источника.
Запишем второй закон Кирхгофа для контура электрической цепи: \[\mathcal{E} + \mathcal{E}_\text{инд} = \mathcal{E} - \frac{\omega BR^2}{2} = L\ddot q + \frac{q}{C}, \tag{2}\] где \(q\) — заряд конденсатора.
Далее запишем закон изменения энергии в электрической цепи, учитывая, что магнитное поле не совершает работы: \[A_\text{ист} = \mathcal{E}\cdot\Delta q = \Delta W_C + \Delta W_L + \Delta E_k,\] где \(W_C\) и \(W_L\) — энергия конденсатора и катушки индуктивности соответственно, а \(E_k\) — кинетическая энергия вращения обода. Приведём выражения для них: \[W_C = \frac{q^2}{2C} \qquad W_L = \frac{L\dot q^2}{2} \qquad E_k = \frac{mR^2\omega^2}{2}.\] Дифференцируя по времени закон сохранения энергии, получим: \[\mathcal{E}\dot q = \frac{q\dot q}{C} + L\dot q\ddot q + mR^2\omega\dot\omega. \tag{3}\] Умножая уравнение (2) на \(\dot q\) и вычитая из него уравнение (3), получим следующее соотношение между \(\dot\omega\) и \(\dot q\): \[\frac{BR^2\dot q}{2} = mR^2\dot\omega \;\Rightarrow\; \omega = \frac{qB}{2m}. \tag{4}\] В последнем переходе мы воспользовались начальными условиями: \[\omega(0) = 0 \qquad q(0) = 0.\]
Примечание: Связь \(\omega\) и \(q\) может быть получена из уравнения динамики вращательного движения диска относительно точки \(O\). Действительно: \[\frac{\mathrm{d}\vec L_O}{\mathrm{d}t} = mR^2\cdot\frac{\mathrm{d}\vec\omega}{\mathrm{d}t} = \vec M_O.\] Определим момент силы Ампера, действующей на возникающий в диске электрический ток: \[\mathrm{d}\vec M_O = \mathrm{d}I\,\bigl[\vec r\times[\mathrm{d}\vec r\times\vec B]\bigr] = -\mathrm{d}I\cdot r\,\mathrm{d}r\,\vec B,\] где \(r\) — расстояние до точки \(O\). Поскольку через круг любого радиуса с центром в точке \(O\) протекает ток силой \(I\) — для момента \(\vec M_O\) получим: \[\vec M_O = I\vec B\int_R^0 r\,\mathrm{d}r = \frac{IR^2\vec B}{2} = \frac{R^2\vec B}{2}\cdot\frac{\mathrm{d}q}{\mathrm{d}t}.\]
Таким образом: \[mR^2\cdot\frac{\mathrm{d}\vec\omega}{\mathrm{d}t} = \frac{R^2\vec B}{2}\cdot\frac{\mathrm{d}q}{\mathrm{d}t} \;\Rightarrow\; \vec\omega = \frac{q\vec B}{2m}.\] Таким образом, возможны три комбинации двух физических законов, приводящие к решению задачи: 1) закон электромагнитной индукции и закон сохранения энергии; 2) уравнение динамики вращательного движения и закон электромагнитной индукции; 3) уравнение динамики вращательного движения и закон сохранения энергии.
Для определения максимальной угловой скорости заметим, что она достигается в момент, когда сила тока в цепи оказывается равной нулю. Тогда из закона изменения энергии имеем: \[\mathcal{E}q = \frac{q^2}{2C} + \frac{mR^2\omega_\text{max}^2}{2} \;\Rightarrow\; \frac{2m\omega_\text{max}\mathcal{E}}{B} = \frac{\omega_\text{max}^2}{2}\left(\frac{4m^2}{B^2C} + mR^2\right),\] откуда: \[\omega_\text{max} = \frac{4BC\mathcal{E}}{4m + B^2R^2C}.\] Комбинируя уравнения (2) и (4), получим: \[\mathcal{E} = \ddot\omega\cdot\frac{2mL}{B} + \omega\cdot\left(\frac{BR^2}{2} + \frac{2m}{BC}\right). \tag{5}\] Вводя переменную \(\omega' = \omega - 2BC\mathcal{E}/(4m + B^2R^2C)\), получим уравнение гармонических колебаний: \[\ddot\omega' = -\omega'\left(\frac{1}{LC} + \frac{B^2R^2}{4mL}\right) = -\Omega_0^2\omega' \quad \left[\Omega_0 = \sqrt{\frac{1}{LC} + \frac{B^2R^2}{4mL}}\right] \;\Rightarrow\; \omega'(t) = A\cos(\Omega_0t + \varphi_0).\] Определим \(A\) и \(\varphi_0\) из начальных условий: \[\begin{cases} \omega(0) = \dfrac{2BC\mathcal{E}}{4m + B^2R^2C} + A\cos\varphi_0 = 0\\ \dot\omega(0) = -\Omega_0A\sin\varphi_0 = 0 \end{cases} \;\Rightarrow\; \varphi_0 = \pi;\ A = \frac{2BC\mathcal{E}}{4m + B^2R^2C}.\] Окончательно для \(\omega(t)\) имеем: \[\omega(t) = \frac{2BC\mathcal{E}}{4m + B^2R^2C}\left(1 - \cos\left(\sqrt{\frac{1}{LC} + \frac{B^2R^2}{4mL}}\,t\right)\right). \tag{6}\] Угловая скорость впервые достигает значения \(\omega_\text{max}\), когда \(\cos\Omega_0\tau = -1\), т. е. при \(\omega_0\tau = \pi\). Тогда для \(\tau\) находим:
\[\tau = \frac{\pi}{\sqrt{\dfrac{1}{LC} + \dfrac{B^2R^2}{4mL}}}.\]
Диод, катушка и конденсатор

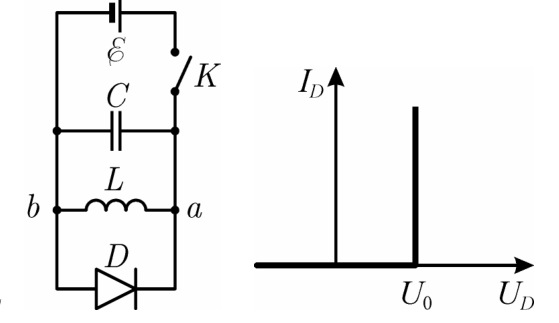

7/10В цепи, схема которой изображена на рисунке, катушка имеет индуктивность \(L\), ёмкость конденсатора равна \(C\), сопротивление источника, активное сопротивление катушки и сопротивления проводов пренебрежимо малы. Вольтамперная характеристика диода \(D\) изображена на графике (\(I_D\) — сила текущего через диод тока; \(U_D = \varphi_b - \varphi_a\), где \(\varphi_a\) и \(\varphi_b\) — потенциалы соответствующих точек цепи). В начальный момент ключ \(K\) разомкнут, а конденсатор \(C\) не заряжен. Ключ \(K\) замыкают на время \(t_0 < \sqrt{LC}\), а затем снова размыкают. Определите отношение ЭДС источника \(\mathcal{E}\) к напряжению \(U_0\), при котором открывается диод, если заряд, прошедший через диод после размыкания ключа, в \(n\) раз больше заряда, прошедшего через катушку за время \(t_0\), пока ключ был замкнут.

▶ПодсказкаСкрыть: подсказка
ПодсказкаПока ключ замкнут, конденсатор заряжен до \(\mathcal{E}\), а ток катушки растёт линейно. После размыкания, пока диод открыт, напряжение на конденсаторе постоянно и равно \(U_0\).
▶ОтветСкрыть: ответ
Ответ\(\dfrac{\mathcal{E}}{U_0} = \dfrac{nt_0^2 + \sqrt{n^2t_0^4 + 4LC(LC+t_0^2)}}{2(LC+t_0^2)}\).
RLC-метр

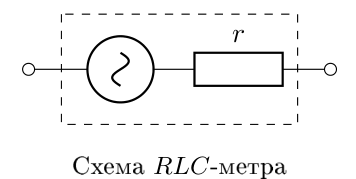

8/10\(RLC\)-метр это прибор, позволяющий непосредственно измерять сопротивления, индуктивности и емкости. В него встроены генератор синусоидального напряжения, а также вольтметры, позволяющие измерять напряжения на выводах прибора и на резисторе, подключенном к одному из выводов. Таким образом, прибор определяет соотношение амплитуд протекающего через него тока и напряжения на выходах. По этим измеренным значениям и известной частоте рассчитывается значение измеряемой величины (индуктивности, емкости или сопротивления в зависимости от режима).

Экспериментатор Глюк взял катушку с индуктивностью \(L\) и конденсатор с емкостью \(C\). В первом эксперименте он соединил их последовательно, подключил к \(RLC\)-метру и снял показания в двух режимах работы. В режиме измерения индуктивности показания были равны \(L_1 = 6{,}20\) мГн, а в режиме измерения емкости — \(C_1 = 2{,}84\) мкФ. Во втором эксперименте те же самые элементы были соединены параллельно и подключены к тому же прибору. В режиме измерения индуктивности прибор показал \(L_2 = 21{,}3\) мГн. Частота при всех этих измерениях поддерживалась одинаковой.
Какое значение \(C_2\) покажет \(RLC\)-метр в режиме измерения емкости во втором эксперименте? Получите формулу и численное значение.
Чему равны индуктивность \(L\) и емкость \(C\) используемых Глюком катушки и конденсатора? Получите формулы и численные значения.
Пусть теперь измерения производятся для неидеальной катушки, индуктивность которой \(L = 10{,}0\) мГн, а сопротивление \(R = 5{,}0\) Ом. При каких значениях частоты \(f\), на которой производятся измерения, связанная с сопротивлением погрешность определения индуктивности меньше \(0{,}1~\%\)? Считайте, что реальную катушку можно представить как последовательно соединенные идеальную катушку и резистор.
К катушке из предыдущего пункта Глюк последовательно присоединил конденсатор с емкостью \(C = 1{,}00\) мкФ. Экспериментатор провел измерения индуктивности полученной цепи \(RLC\)-метром в максимально широком диапазоне частот. Постройте качественный график зависимости измеренных значений индуктивности от частоты. Укажите характерные точки и асимптотики зависимости индуктивности от частоты в пределе малых и больших частот.
▶ПодсказкаСкрыть: подсказка
ПодсказкаПрибор меряет только модуль импеданса \(|Z|\) и пересчитывает его в «индуктивность» \(|Z|/\omega\) или «емкость» \(1/(\omega|Z|)\) — значит, произведение показаний в двух режимах от измеряемой цепи не зависит. Модуль раскрывайте аккуратно: подходят оба знака.
▶ОтветСкрыть: ответ
Ответ1) \(C_2 = C_1L_1/L_2 \approx 0{,}83\) мкФ; 2) \(L = \dfrac{\sqrt{L_1^2 + 4L_1L_2} \pm L_1}{2}\), \(C = \dfrac{C_1}{2L_2}\left(\sqrt{L_1^2 + 4L_1L_2} \pm L_1\right)\): \(L = 15{,}0\) мГн, \(C = 2{,}00\) мкФ или \(L = 8{,}80\) мГн, \(C = 1{,}17\) мкФ; 3) \(f > \dfrac{R}{2\pi L\sqrt{2\delta}} = 1780\) Гц; 4) при малых частотах \(L_{\exp} \approx 1/((2\pi f)^2C)\), при больших \(L_{\exp} \to L\), минимум \(L_0 = R\sqrt{CL - R^2C^2/4} = 0{,}50\) мГн при \(f_0 = 1590\) Гц.
▶РешениеСкрыть: решение

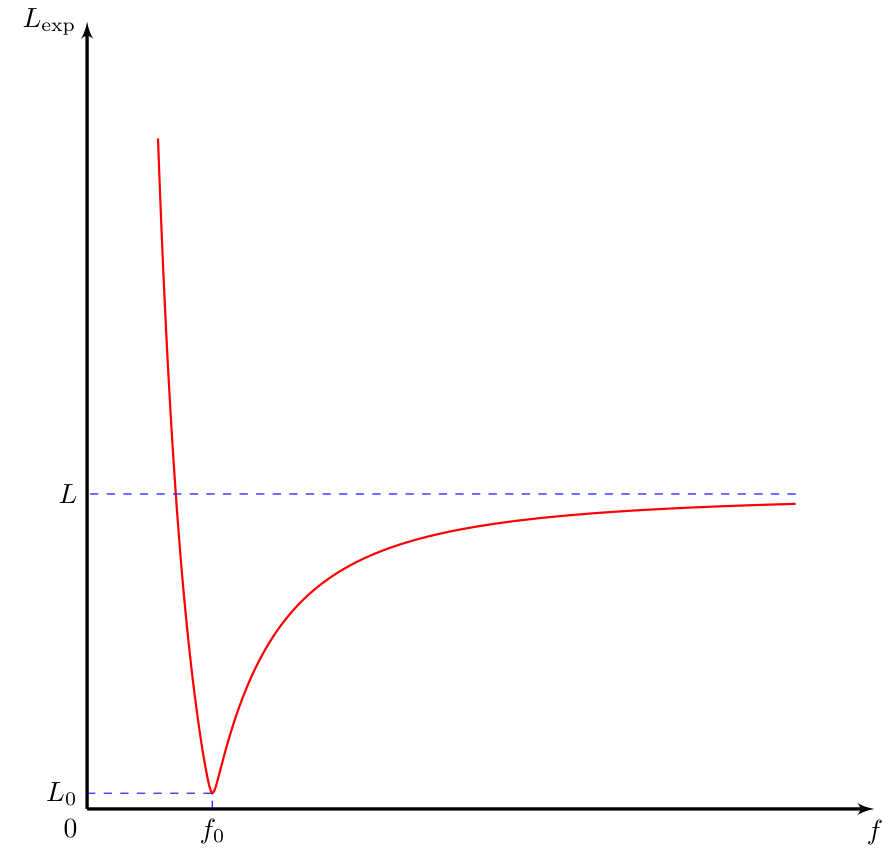

РешениеОтношение измеренных амплитуд напряжения и тока равно модулю импеданса \(|Z|\) устройства, подключенного к выводам \(RLC\)-метра. Используя известные формулы для импедансов индуктивности \(Z_L = i\omega L\) и емкости \(Z_C = -i/\omega C\) (где \(\omega\) — циклическая частота, на которой проводятся измерения), можно определить измеренные прибором значения индуктивности и емкости. Из формул для последовательного соединения импедансов получим в первом случае \[\left|\omega L - \frac{1}{\omega C}\right| = \omega L_1 = \frac{1}{\omega C_1}. \tag{1}\] Во втором случае используем формулу для импеданса параллельного соединения \[\frac{L/C}{\left|\omega L - \frac{1}{\omega C}\right|} = \omega L_2 = \frac{1}{\omega C_2}. \tag{2}\] Какое бы устройство не подключалось к выводам, показания прибора в режимах измерения индуктивности и емкости связаны соотношением \(|Z| = \omega L_1 = 1/\omega C_1\), то есть \(L_1C_1 = 1/\omega^2\). Таким образом, \(L_1C_1 = L_2C_2\), откуда \[C_2 = \frac{L_1C_1}{L_2}, \qquad C_2 = C_1\frac{L_1}{L_2} \approx 0{,}83\text{ мкФ}.\] Знаменатель в уравнении (2) для параллельного соединения совпадает с импедансом для последовательного соединения, поэтому \[\frac{L}{C\cdot\omega L_1} = \omega L_2.\] Подставляя в это соотношение значение \(\omega^2 = 1/L_1C_1\), найдём \[\frac{L}{C} = \frac{L_2}{C_1}.\] Выражая отсюда \(C_1\) и подставляя в уравнение (1), получим \[\left|L - \frac{1}{\omega^2C}\right| = \left|L - \frac{L_1L_2}{L}\right| = L_1.\] Отсюда \[|L^2 - L_1L_2| = L_1L,\] значит, \(L\) удовлетворяет одному из двух квадратных уравнений \[L^2 - L_1L_2 = \pm L_1L,\] откуда \[L^2 \mp L_1L - L_1L_2 = 0.\] Корни этих двух уравнений имеют вид \[L = \frac{\pm L_1 \pm \sqrt{L_1^2 + 4L_1L_2}}{2},\] где первый знак определяется знаком \(\pm\) в уравнении, а второй — выбранным корнем квадратного уравнения. При этом индуктивность должна быть положительной, поэтому перед квадратным корнем всегда нужно выбирать знак \(+\). Итого получаем, что возможны два значения индуктивности \[L = \frac{\sqrt{L_1^2 + 4L_1L_2} \pm L_1}{2},\] отвечающие двум разным способам раскрыть модуль. Отвечающие им значения емкости можно найти как \[C = L\frac{C_1}{L_2} = \frac{C_1}{2L_2}\left(\sqrt{L_1^2 + 4L_1L_2} \pm L_1\right) = \frac{2C_1L_1}{\sqrt{L_1^2 + 4L_1L_2} \mp L_1}.\] \[L = \frac{\sqrt{L_1^2 + 4L_1L_2} + L_1}{2} = 15{,}0\text{ мГн}; \qquad C = \frac{C_1}{2L_2}\left(\sqrt{L_1^2 + 4L_1L_2} + L_1\right) = 2{,}00\text{ мкФ},\] \[L = \frac{\sqrt{L_1^2 + 4L_1L_2} - L_1}{2} = 8{,}80\text{ мГн}; \qquad C = \frac{C_1}{2L_2}\left(\sqrt{L_1^2 + 4L_1L_2} - L_1\right) = 1{,}17\text{ мкФ}.\] Комплексный импеданс неидеальной катушки равен \[Z'_L = R + i\omega L,\] тогда измеренное значение индуктивности определяется из соотношения \[\omega L_{\exp} = \sqrt{R^2 + \omega^2L^2}, \qquad L_{\exp} = \sqrt{L^2 + \frac{R^2}{\omega^2}}.\] Видим, что это значение всегда больше значения индуктивности катушки, и в пределе больших частот стремится к ней. Тогда частота должна быть больше некоторой критической частоты, которую можно найти из условия, что \(L_{\exp} = L(1+\delta)\), где \(\delta\) — максимально допустимая погрешность: \[\sqrt{L^2 + \frac{R^2}{\omega^2}} < L(1+\delta),\] откуда с учётом малости \(\delta\) \[\frac{R^2}{\omega_c^2} = L^2\bigl((1+\delta)^2 - 1\bigr) \approx 2\delta L^2.\] Получаем критическое значение циклической частоты \[\omega_c = \frac{R}{L\sqrt{2\delta}},\] и критическое значение частоты \[f_c = \frac{R}{2\pi L\sqrt{2\delta}}, \qquad f > f_c = \frac{R}{2\pi L\sqrt{2\delta}} = 1780\text{ Гц}.\] Импеданс цепи равен \[Z = R + i\omega L - \frac{i}{\omega C}.\] Приравнивая его модуль к \(\omega L_1\), найдём измеренную индуктивность \(L_1\): \[\omega L_{\exp} = \sqrt{R^2 + \left(\omega L - \frac{1}{\omega C}\right)^2},\] отсюда \[L_{\exp} = \sqrt{\frac{R^2}{(2\pi f)^2} + \left(L - \frac{1}{(2\pi f)^2C}\right)^2}.\] Проанализируем полученное выражение. При больших частотах слагаемые с частотой в знаменателе стремятся к \(0\), поэтому измеренное значение индуктивности стремится к постоянной \(L_{\exp} \approx L\). При малых частотах наибольшее значение у слагаемого с наибольшей степенью частоты в знаменателе, поэтому \[L_{\exp} \approx \frac{1}{(2\pi f)^2C}.\] Покажем, что у подкоренного выражения есть минимум при промежуточном значении частоты. Для удобства введём вспомогательную переменную \(x = 1/(2\pi f)^2\) и рассмотрим функцию \[f(x) = xR^2 + \left(L - \frac{x}{C}\right)^2.\] Её производная обращается в \(0\) при \[R^2 + \frac{2}{C}\left(\frac{x}{C} - L\right) = 0,\] откуда \[x = LC - \frac{R^2C^2}{2} = LC\left(1 - \frac{R^2C}{2L}\right).\] Этому значению \(x\) отвечает значение частоты \[f_0 = \frac{1}{2\pi\sqrt{LC}\sqrt{1 - R^2C/2L}},\] которое существует при \(R^2C/2L < 1\). Это значение отвечает минимуму рассматриваемой функции, поскольку она представляет собой квадратичную зависимость с положительным коэффициентом перед \(x^2\). Соответствующее значение индуктивности в минимуме \[L_0 = R\sqrt{CL - \frac{R^2C^2}{4}}.\] Для чисел, приведённых в условии, \[f_0 = 1590\text{ Гц}, \qquad L_0 = 0{,}50\text{ мГн}.\]

Катушка и конденсаторы с батареей
5/10После замыкания ключа конденсаторы вне катушки мгновенно заряжаются, а ток в катушке растёт; максимум тока — когда ЭДС самоиндукции равна нулю, и тогда баланс работы батареи и изменения энергии конденсаторов даёт LI²/2.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Диод в колебательном контуре
6/10Источник заряжает два конденсатора через диод и сопротивление (энергия, работа источника), затем замыкается контур RLC со слабым затуханием: найти I(t), тепло на резисторе и установившееся напряжение на диоде, который запирается при смене знака тока.
Полный текст условия и решения набирается — скоро появится прямо здесь.
Две параллельные катушки и конденсатор
6/10Конденсатор и две параллельные катушки подключены к источнику: напряжения на катушках равны, поэтому L1I1 − L2I2 сохраняется и токи делятся обратно индуктивностям; из ЗСЭ при нулевом токе находят ЭДС (напряжение на конденсаторе до 2E), при максимальном токе — ток первой катушки. (варианты 5–8)
Полный текст условия и решения набирается — скоро появится прямо здесь.
Цепь переменного тока с LC и ключом
7/10При ωL=1/(ωC) параллельный LC-контур для переменного тока бесконечное сопротивление, последовательный — нулевое; находят амплитуды, запасённую в контуре энергию и её распределение по резисторам после замыкания ключа.
Полный текст условия и решения набирается — скоро появится прямо здесь.
