Лампочки и две кнопки

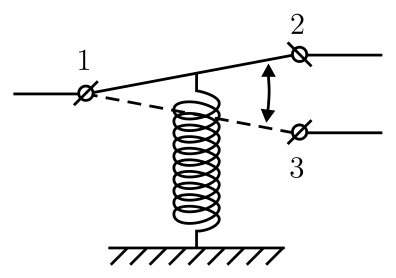

4/10Школьник спаял схему, состоящую из двух лампочек, батарейки и двух кнопочных переключателей. Переключатель устроен так (см. рисунок), что при нажатии на кнопку контакт 1 соединяется перемычкой с контактом 3, а при отпускании кнопки пружина возвращает перемычку, и замыкаются контакты 1 и 2. Если обе кнопки в схеме не нажаты, то обе лампочки не горят. Если нажата только первая кнопка, то загорается одна лампочка, если нажата только вторая кнопка, то загорается другая лампочка. Если же нажаты сразу две кнопки, то обе лампочки не горят. Нарисуйте возможные схемы соединения этих элементов. Учтите, что контакты батарейки при работе схемы никогда не должны замыкаться накоротко.

▶Показать разборСкрыть разбор

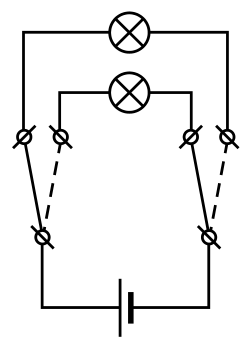

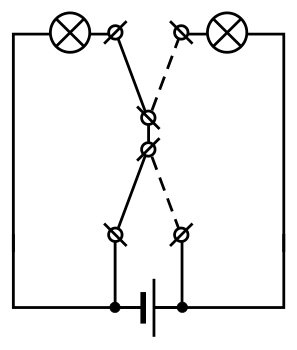

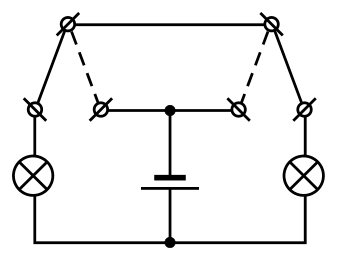

ОтветТри возможные схемы соединения элементов изображены на рисунках 3.41.1–3.41.3 (см. ниже).
РешениеТри возможные схемы соединения элементов изображены на рисунках 3.41.1 — 3.41.3. Авторы предлагают читателям попытаться придумать другие схемы, удовлетворяющие условию задачи.
