Ошибка в монтаже люстры
4/10При установке люстры с тремя лампами и двумя выключателями допущена ошибка. При замыкании одного из выключателей все три лампы горят неполным накалом. При замыкании другого выключателя нормально горит одна из ламп, а две другие не горят. Тот же эффект даёт одновременное замыкание выключателей. При разомкнутых выключателях все лампы не горят. Нарисуйте возможную схему выполненного монтажа. Дайте также правильную схему, чтобы полным накалом горела одна (при замыкании одного выключателя), две (при замыкании второго) или все лампы (при замыкании обоих выключателей).
▶Показать разборСкрыть разбор
ПодсказкаПодумайте, как должны быть соединены лампы, чтобы каждая из них получала полное напряжение сети, а выключатели управляли нужными группами ламп.
ОтветСхемы — см. решение: левый рисунок — возможный неправильный монтаж (лампы включены в сеть последовательно), правый — правильная схема.

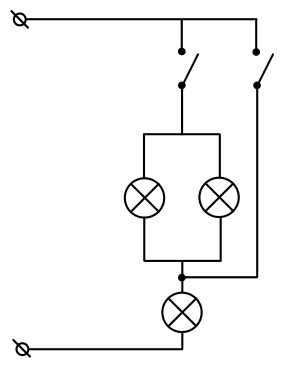

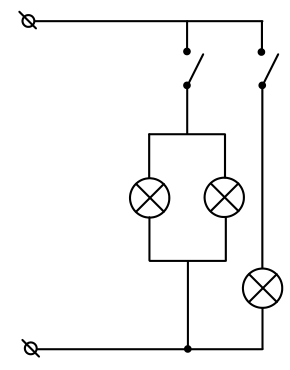

РешениеЛампы горят слабым накалом, если к напряжению бытовых электрических сетей \(220\) В они подключаются не параллельно, а последовательно (в этом случае напряжение на каждой из ламп будет меньше, чем \(220\) В). Одна из возможных схем неправильного включения ламп показана на левом рисунке. Правый рисунок даёт правильную схему включения ламп.
