Ошибка в монтаже люстры
4/10При установке трёхламповой люстры с двумя выключателями была допущена ошибка. В результате этого при замыкании одного из выключателей все три лампы горели неполным накалом. При замыкании другого выключателя нормально горела только одна из ламп, а две другие вообще не горели. Тот же эффект давало одновременное замыкание обоих выключателей. При разомкнутых выключателях все три лампы не горели. Нарисуйте возможную схему выполненного монтажа и объясните, как нужно исправить схему, чтобы при помощи этих выключателей включались и горели полным накалом одна (при замыкании одного выключателя), две (при замыкании второго) или все три лампы (при замыкании обоих выключателей).
▶Показать разборСкрыть разбор
ПодсказкаПодумайте, как должны быть соединены лампы, чтобы каждая из них получала полное напряжение сети, а выключатели управляли нужными группами ламп.
ОтветСхемы — см. решение: левый рисунок — возможный неправильный монтаж (лампы включены в сеть последовательно), правый — правильная схема.

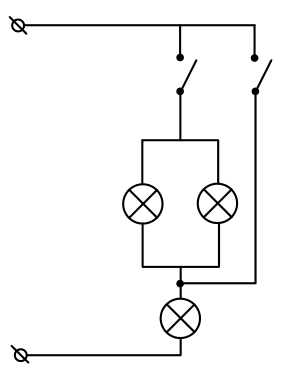

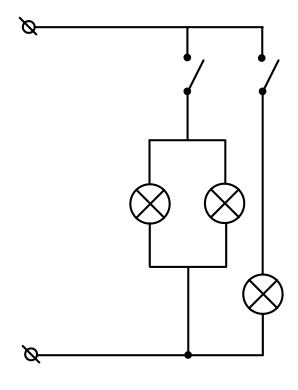

РешениеЛампы горят слабым накалом, если к напряжению бытовых электрических сетей \(220\) В они подключаются не параллельно, а последовательно (в этом случае напряжение на каждой из ламп будет меньше, чем \(220\) В). Одна из возможных схем неправильного включения ламп показана на левом рисунке. Правый рисунок даёт правильную схему включения ламп.
