Схема с двумя переключателями

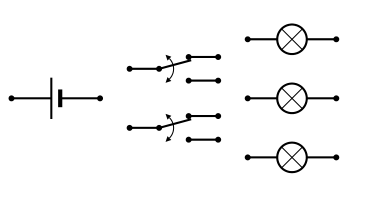

Нарисовать схему, состоящую из батарейки, двух переключателей и трёх лампочек (см. рисунок) и имеющую при различных положениях переключателей следующие режимы работы:
Горит первая лампа.
Горит вторая лампа.
Горит третья лампа.
Горят все три лампы.
▶ПодсказкаСкрыть: подсказка
ПодсказкаЧтобы лампа в режиме «горят все три» светила так же ярко, как одна, лампы должны оказаться подключёнными к батарейке параллельно.
▶ОтветСкрыть: ответ
ОтветВозможная схема включения лампочек изображена на рисунке.
