Колебания физического маятника

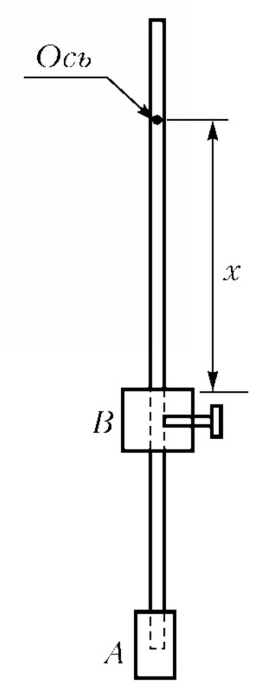

Стержень с двумя грузами \(A\) и \(B\) укреплён на горизонтальной оси и может совершать угловые колебания, т. е. представляет собой физический маятник (рис.). Нижний груз \(A\) закреплён на стержне неподвижно, а верхний груз \(B\) может перемещаться и закрепляется на стержне с помощью винта.

1. Произведите измерения периода \(T\) малых колебаний такого маятника при различных положениях груза \(B\) (ниже и выше оси вращения), характеризуемых координатой \(x\), отсчитываемой вниз от оси вращения.

2. Постройте на миллиметровой бумаге график зависимости \(T(x)\) с указанием погрешностей измерений.

3. Снимите со стержня груз \(B\) и измерьте с возможно большей точностью период \(T_0\) малых колебаний маятника без этого груза.

4. Отклоните маятник на угол \(\sim 30^\circ\) (на глаз) и вновь измерьте период колебаний \(T_{30}\). Найдите отношение \(k = (T_{30} - T_0)/T_0\) в вашем эксперименте.

Оборудование: физический маятник с двумя грузами; секундомер; линейка; миллиметровая бумага.
