Вкручивание
4/10В задаче не требуется оценка погрешностей.
При закручивании крючка с резьбой в дерево механический момент, необходимый для дальнейшего кручения, увеличивается по мере того, насколько глубоко крючок вкручен в дерево. Простейшая модель процесса вкручивания крючка в просверленное отверстие предполагает линейный характер зависимости механического момента \(M\), прикладываемого к крючку для его поворота в отверстии, от угла закручивания \(\varphi\): \[M=k \varphi \qquad(1)\] \(k\) – постоянная величина.
Для проведения эксперимента вставьте крючок в отверстие в бруске. Сделайте первые два оборота крючка, надавливая на него вдоль его оси и направляя его соосно с отверстием. Начиная с этого положения можете приступать к измерениям момента силы.
A1. Определите с максимальной точностью среднюю массу \(m_п\) одного кусочка пластилина. Запишите цвет кусочков рядом с измеренным значением.
A2. Измерьте зависимость момента силы \(M\), который необходимо приложить к крючку, чтобы вывести его из состояния покоя (то есть чтобы крючок начал проворачиваться в бруске) от угла закручивания. Угол считайте в количестве оборотов \(n\), начиная с самого первого оборота, сделанного руками. При проведении измерения момента \(M\) поворот крючка должен происходить не быстрее, чем на \(10^{\circ}\) в секунду, скорость оценивается «на глаз». Превышение скорости означает, что к крючку был приложен слишком большой момент силы для данного угла поворота \(\varphi\). Проведите несколько серий измерений (не менее трёх).
A3. Постройте график зависимости \(M(n)\) (все серии постройте в одних и тех же осях). Если предполагаемая выше теоретическая модель хорошо описывает полученные вами экспериментальные точки, найдите величину \(k\). В противном случае опишите коротко основные особенности отклонения от предложенной модели.
Примечание. Деформация дерева по мере вкручивания пластична. Поэтому для повторных измерений используйте только новые отверстия. При проведении измерений закручивайте крючок в отверстие только в одном направлении (выкручивать его обратно нельзя, так как при вкручивании происходят необратимые деформации древесины).
Оборудование
Крючок с ушком
Алюминиевая трубка (масса трубки указана на рабочем месте)
Два кусочка пластилина
Брусок с отверстиями
Малярный скотч
Рулетка
▶Показать разборСкрыть разбор
ОтветA1: \[m_п=20.24~г\]
РешениеA1. Определим массу пластилина \(m_п\). Для этого наклеим на трубку полоску скотча для удобства нанесения отметок (массой скотча мы пренебрегаем). Найдём центр масс трубки Для этого уравновесим трубу на краю стола (рис. 1) и отметим положение центра масс. После этого прикрепим к концу трубки два кусочка пластилина и вновь уравновесим трубку. Расстояние между центром масс трубки и центром масс всей системы (трубки и пластилина) \(x_{1}=21.7~см\), расстояние между центром масс системы и пластилином \(x_{2}=18.3~см\). Масса трубки в контрольном эксперименте: \(m_т=34.14~г\).

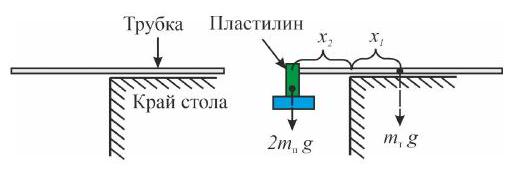

Рис. 1. Определение центра масс трубки, измерение массы пластилина
Масса пластилина составляет:
\[m_п=m_т \frac{x_{1}}{2 x_{2}}=20.24~г\qquad(2)\]
Ответ:
\[m_п=20.24~г\]
A2. Далее переходим к изучению вворачивания крючка в дерево. Вставим крючок в отверстие в бруске. Повернем его в бруске на первые два оборота, как описано в условии Проденем трубку с прикреплённым пластилином через крючок. Переместим трубку так, чтобы крючок оказался на некотором малом расстоянии от центра масс системы трубки и пластилина (рис. 2).

Рис. 2. Экспериментальная установка
Будем увеличивать расстояние \(l\) между центром масс системы и крючком (осью вращения системы) до тех пор, пока крючок не начнет вращаться. Поставим отметку на трубке в точке, где трубка проходит через крючок. Далее довернём крючок, завершив оборот, и повторим эксперимент. Таким образом измерим зависимость \(l\) от \(n\). Повторим серию измерений несколько раз для других (неиспользованных) отверстий.
Момент силы, требующийся для закручивания, рассчитаем по формуле:\[M=\left(2 m_п+m_т\right) g l \qquad(3)\]Занесем данные в таблицы и построим графики исследованных зависимостей. Для оценки разброса получаемых результатов контрольные измерения проводились на нескольких разных установках и в дальнейшем были сведены в единые таблицы (\(m\) – суммарная масса двух кусочков пластилина и трубки).
Ответ:
\(m_1,~г\) \(m_2,~г\) \(m_3,~г\) \(m_4,~г\) \(m_5,~г\) \(m_6,~г\) \(m_7,~г\) \(m_8,~г\) \(m_9,~г\) \(m_{10},~г\) \(m_{11},~г\) 76.7 76.7 76.7 75.1 75.1 75.1 74.4 74.4 74.4 74.4 74.4 \(n\) \(l_1,~мм\) \(l_2,~мм\) \(l_3,~мм\) \(l_4,~мм\) \(l_5,~мм\) \(l_6,~мм\) \(l_7,~мм\) \(l_8,~мм\) \(l_9,~мм\) \(l_{10},~мм\) \(l_{11},~мм\) 1 23 19 27 33 64 43 45 33 20 47 65 2 72 48 73 128 67 63 59 72 102 110 98 3 112 70 99 173 177 100 102 107 152 154 147 4 145 88 141 209 254 159 166 145 167 212 235 5 167 101 172 209 256 170 203 180 285 223 251 6 221 138 184 227 292 187 240 202 316 242 255 7 232 173 195 249 305 187 246 217 320 244 259 8 232 183 205 273 317 187 282 221 325 278 297 9 245 190 220 273 336 198 296 268 342 311 346 10 254 196 228 273 353 224 297 285 348 11 353 314 313 367 12 319 352 13 322 387 \(n\) \(M_1,~Н\cdot см\) \(M_2,~Н\cdot см\) \(M_3,~Н\cdot см\) \(M_4,~Н\cdot см\) \(M_5,~Н\cdot см\) \(M_6,~Н\cdot см\) \(M_7,~Н\cdot см\) \(M_8,~Н\cdot см\) \(M_9,~Н\cdot см\) \(M_{10},~Н\cdot см\) \(M_{11},~Н\cdot см\) 1 1.7 1.4 2.0 2.4 3.0 3.2 3.3 2.4 1.5 3.4 4.7 2 5.4 3.6 5.5 9.4 4.9 4.6 4.3 5.2 7.4 8.0 7.1 3 8.4 5.3 7.4 12.7 13.0 7.4 7.4 7.8 11.1 11.2 10.7 4 10.9 6.6 10.6 15.4 18.7 11.7 12.1 10.6 12.2 15.4 17.1 5 12.5 7.6 12.9 15.4 18.7 12.5 14.8 13.1 20.0 16.2 18.3 6 16.6 10.4 13.8 16.7 21.5 13.8 17.5 14.7 23.0 17.6 18.6 7 17.4 13.0 14.6 18.3 22.4 13.8 17.9 15.8 23.3 17.8 18.9 8 17.4 13.7 15.4 20.1 23.3 13.8 20.5 16.1 23.7 20.3 21.6 9 18.4 14.3 16.5 20.1 24.7 14.6 21.6 19.5 24.9 22.7 25.2 10 19.3 14.7 17.1 20.1 26.0 16.5 21.6 20.8 25.4 11 26.0 22.9 22.8 26.7 12 23.2 25.6 13 23.5 28.2 A3. Ответ:

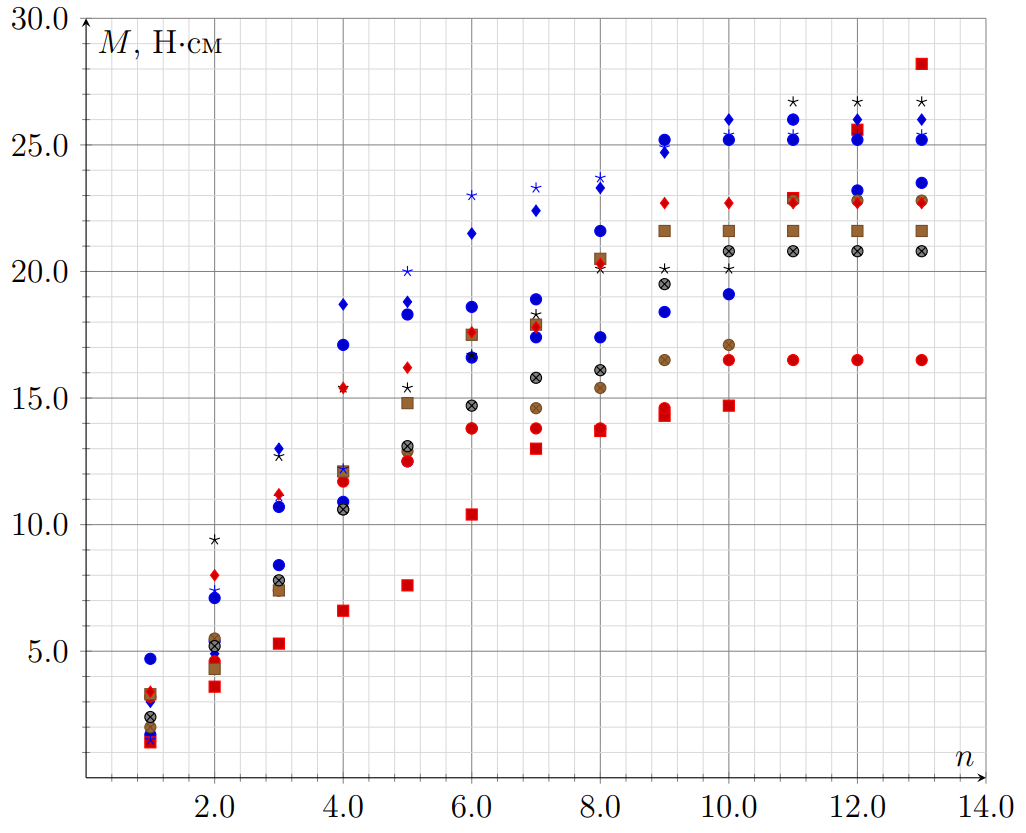

График зависимости \(M\) от \(n\)
Как можно видеть по графику, зависимость не может быть аппроксимирована прямой. Таким образом мы приходим к выводу о том, что описанная в условиях задачи модель не применима в рассмотренном нами случае. Из особенностей, наблюдаемых по графику, можно заметить изгиб графика. При увеличении угла поворота крючка добавочный момент, требующийся для поворота крючка, уменьшается.
Для поворота крючка на некоторый угол необходимо преодолевать силы сопротивления, возникающие в древесине из-за ее деформации, а также силы трения резьбы крючка o древесину. Сила трения, возникающая между витками крючка и древесиной, в первом приближении прямо пропорциональна количеству витков, находящихся в древесине. Силы же возникающие, из-за деформации древесины меняются по другому закону. Основную роль в деформации древесины играет острие крючка. Так вначале процесса вкручивания в отверстии находится сравнительно малая длина резьбы крючка, и, так как крючок имеет некоторую конечную длину, возникает механический момент, вызывающий перекос крючка в отверстии (рис. 3). Острие крючка упирается в древесину и немного проминает её. При дальнейшем вкручивании увеличивается число витков резьбы, оказавшихся в отверстии. За счёт этого восстанавливается соосность крючка и отверстия. Силы, возникающие из за деформации древесины, уменьшаются. В результате скорость нарастания величины момента при приращении числа оборотов крючка уменьшается.

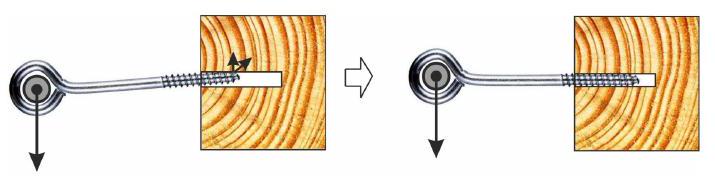

Рис. 3. Перекос крючка при вкручивании
