Резисторы по графикам I–U

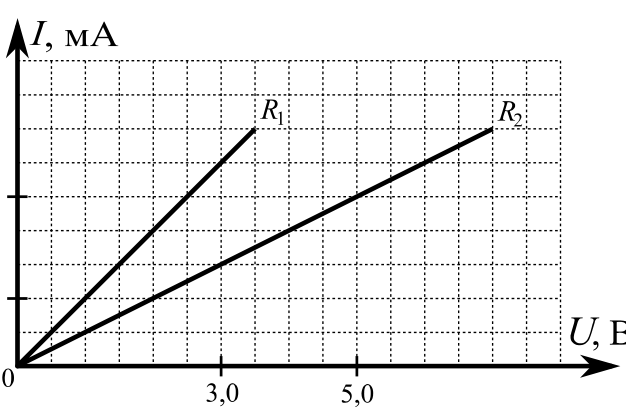

1/10На графике к задаче представлены зависимости силы тока от напряжения для двух резисторов.
По графикам определите сопротивления \(R_1\) и \(R_2\) резисторов.
Резисторы соединяют параллельно и подключают к сети постоянного напряжения \(U = 50\) В.
Какая мощность \(P\) будет рассеиваться в такой цепи?
▶Показать разборСкрыть разбор
ПодсказкаСопротивление резистора равно отношению напряжения к току на его вольт-амперной характеристике. При параллельном соединении складываются обратные сопротивления.
Ответ1) \(R_1 = 25\) Ом, \(R_2 = 50\) Ом; 2) \(P = 150\) Вт.
Решение1) По графикам \(R_1 = 25\) Ом, \(R_2 = 50\) Ом.
2) При параллельном соединении \(R_{ЭКВ} = \dfrac{R_1R_2}{R_1 + R_2} = \dfrac{50}{3}\) Ом, поэтому \(P = \dfrac{U^2}{R_{ЭКВ}} = 150\) Вт.
