Вакуумная автопоилка

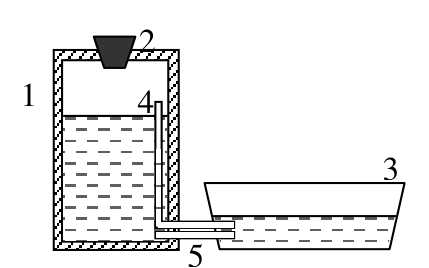

2/10На рисунке показана схема вакуумной автопоилки, используемой для животных (кур, кроликов и др.) на фермах. Поилка состоит из резервуара для воды (1), закрытого плотной пробкой (2), корытца, из которого пьют воду животные (3), и двух трубок — изогнутой (4) и прямой (5). Вода в такой поилке перетекает из резервуара в корытце постепенно по мере освобождения корытца. Объясните принцип работы автопоилки.
▶Показать разборСкрыть разбор
ПодсказкаЧто происходит с давлением воздуха в резервуаре, когда вода из него вытекает, и при каком уровне воды в корытце в резервуар может попасть воздух?
РешениеКогда вода вытекает из резервуара 1, под пробкой образуется разрежение, и атмосферное давление, действующее на поверхность воды в корытце, не даёт ей вытекать из резервуара. Однако когда уровень воды в корытце опускается ниже трубки 4, по ней в резервуар попадает воздух, давление в резервуаре становится равным атмосферному, и вода по трубке 5 вытекает из резервуара. После того как уровень воды в корытце становится выше горизонтального участка трубки 4, под пробкой образуется разрежение, и вода перестаёт вытекать из резервуара.
