  1. Электростатические измерения

    Белорусская 2003/04, заключительный этап, 11 кл. · №24587

    Не секрет, что проведение электростатических измерений представляет собой достаточно сложную экспериментальную проблему.

    В данном задании Вам предстоит описать простой измерительный прибор, состоящий из двух круглых металлических пластин, расположенных параллельно друг другу. Пластины соединены с помощью непроводящих пружинок. Одна из пластин жестко закреплена, вторая может смещаться, оставаясь параллельной первой. В качестве непосредственно измеряемой величины служит величина смещения \(x\) подвижной пластины.

    Рисунок

    Радиусы пластин \(r = 2{,}0\) см, максимальное смещение подвижной пластинки равно \(\Delta x = \pm 1{,}0\) мм, длина пружинок в недеформированном состоянии равна \(d_0 = 2{,}0\) мм, их суммарная жесткость равна \(k = 0{,}20\) Н/м. Смещение подвижной пластинки измеряется с погрешностью \(\delta x \approx 1\cdot10^{-2}\) мм. Электрическая постоянная равна \(\varepsilon_0 = 8{,}85\cdot10^{-12}\) Ф/м. В рассматриваемой задаче можно пренебречь краевыми эффектами, т.е. электрическое поле между пластинками можно считать однородным.

    1. «Измеритель заряда». Пластинки соединяют проводником и подают на них суммарный заряд \(q\). Какие заряды можно измерить с помощью описанного прибора? Чему равна относительная погрешность измерения заряда? Постройте график зависимости смещения подвижной пластинки от величины заряда, поданного на прибор.

    2. «Измеритель напряжения — электростатический вольтметр». На пластинки подают постоянное электрическое напряжение \(U\). Какие напряжения можно измерять с помощью описанного вольтметра? Постройте график зависимости смещения пластинки от приложенного напряжения.

    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    Сила, действующая на подвижную пластину, уравновешивается упругостью пружин. При заданном заряде сила постоянна; при заданном напряжении она растёт со смещением, поэтому равновесие существует и устойчиво лишь на части диапазона — удобнее строить \(U(x)\).

    ▶ОтветСкрыть: ответ
    Ответ

    1) \(x=\dfrac{q^2}{8\varepsilon_0Sk}\), \(q_{\min}\approx4{,}2\cdot10^{-10}\) Кл, \(q_{\max}\approx4{,}2\cdot10^{-9}\) Кл, относительная погрешность \(\dfrac{\delta x}{2x}\) (минимум \(0{,}5\%\));  2) \(U=\sqrt{\dfrac{2kd_0^3}{\varepsilon_0S}}\left(1-\dfrac{x}{d_0}\right)\sqrt{\dfrac{x}{d_0}}\), измеряемые напряжения от \(\approx12\) В до \(U_{\max}\approx65\) В (при \(x/d_0=1/3\)).

    ▶РешениеСкрыть: решение
    Решение

    Так как пластинки одинаковы, то сообщенный заряд \(q\) распределится между ними поровну. Электрическая сила, действующая на подвижную пластинку, может быть определена из очевидной цепочки равенств

    \[F=E \frac{q}{2}=\frac{\sigma}{2 \varepsilon_{0}} \cdot \frac{q}{2}=\frac{1}{2 \varepsilon_{0}} \cdot \frac{q}{2 S} \cdot \frac{q}{2}=\frac{q^{2}}{8 \varepsilon_{0} S}.\tag{1}\]

    Эта постоянная сила отталкивания уравновешивается силой упругости пружинок

    \[F=k x,\tag{2}\]

    поэтому заряд прибора и смещением пружинки связаны соотношениями

    \[x=\frac{q^{2}}{8 \varepsilon_{0} S k} ; \quad q=\sqrt{8 \varepsilon_{0} S k x}.\tag{3}\]

    Минимальный заряд, который можно измерить с помощью данного прибора, равен

    \[q_{\min} = \sqrt{8\varepsilon_0 Sk\delta x} = 4{,}2 \cdot 10^{-10}\,\text{Кл},\tag{4}\]

    а максимальный

    \[q_{\max} = \sqrt{8\varepsilon_0 Sk\Delta x} = 4{,}2 \cdot 10^{-9}\,\text{Кл}.\tag{5}\]

    Относительная погрешность измерения заряда рассчитывается по формуле

    \[\frac{\Delta q}{q} = \frac{q'_x \delta x}{q} = \frac{\delta x}{2x},\tag{6}\]

    она минимальна при максимальном смещении пластинки, при котором составляет \(0{,}5\%\).

    Рисунок

    График зависимости смещения пластинки от величины заряда представляет собой «банальную» параболу

    \[x = 5{,}6 \cdot 10^{-2} q^2,\]

    где \(x\) — измерена в миллиметрах, а \(q\) в нанокулонах.

    2. При заданном напряжении между пластинами при их относительном смещении измеряется заряд каждой из пластин. В этом случае силу электрического притяжения можно вычислить с помощью следующей цепочки

    \[F = \sigma S \cdot \frac{E}{2} = \varepsilon_0 E S \cdot \frac{E}{2} = S \cdot \frac{\varepsilon_0 E^2}{2} = \frac{\varepsilon_0 S}{2} \left( \frac{U}{d} \right)^2 = \frac{\varepsilon_0 S U^2}{2(d_0 - x)^2}.\tag{8}\]

    Приравнивая ее к силе упругости пружин, получим уравнение, связывающее смещение пластинки и приложенное напряжение

    \[\frac{\varepsilon_0 S U^2}{2(d_0 - x)^2} = kx.\tag{9}\]

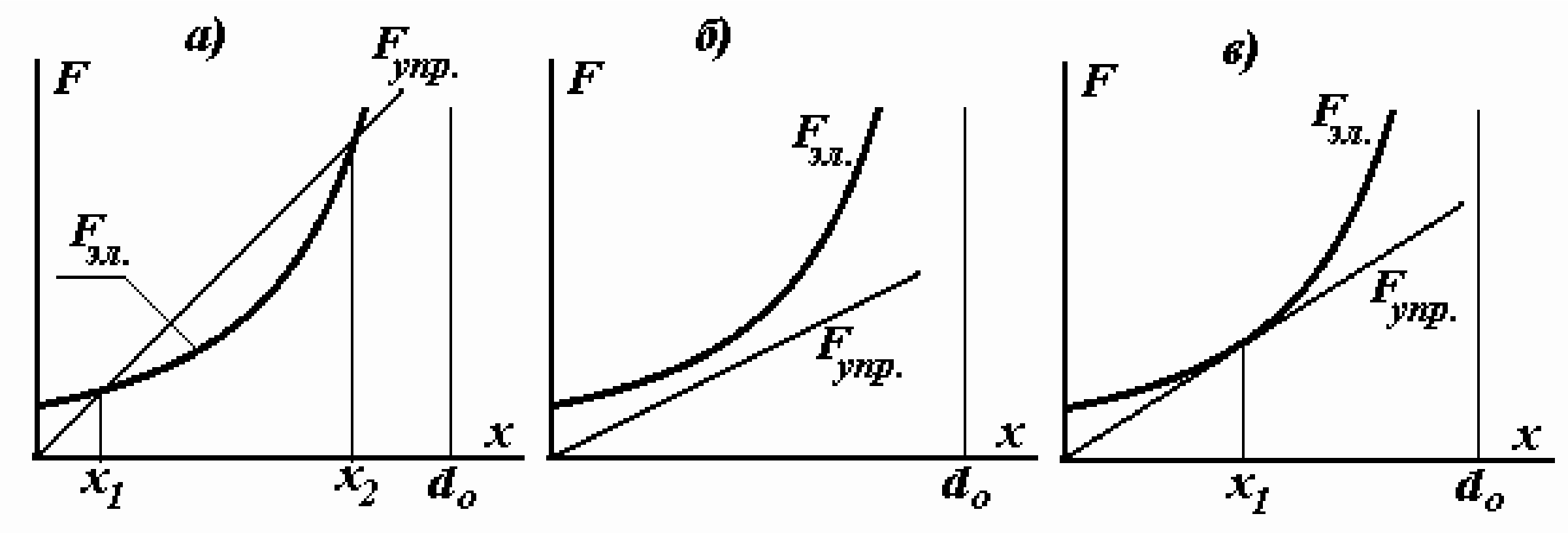

    Выразить из этого уравнения в явном виде \(x\) как функцию \(U\), по меньшей мере, затруднительно. Проанализируем уравнение (9) графически, для чего построим графики зависимостей электрической силы и силы упругости от смещения пластинки.

    Рисунок

    Легко заметить, что в интересующем нас диапазоне \(x \in [0, d_0]\) уравнение (9) может иметь либо два корня (а), либо один (в), либо ни одного корня (б).

    Традиционный анализ устойчивости (электрическая сила стремится увеличить смещение, а сила упругости – уменьшить), показывает, что в случае (а) устойчивым является меньший корень, в случае (в) – корень неустойчив. Отсутствие корней свидетельствует об отсутствии положения равновесия подвижной пластинки, то есть в этом случае никакие измерения невозможны.

    Если сложно построить график зависимости \(x(U)\), то можно построить зависимость \(U(x)\)! Выразим из уравнения (9)

    \[U = \sqrt{\frac{2kd_0^3}{\varepsilon_0 S}} \cdot \left(1 - \frac{x}{d_0}\right) \sqrt{\frac{x}{d_0}}.\tag{10}\]

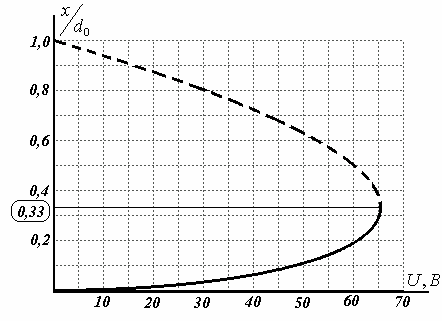

    Обозначим \(A = \sqrt{\frac{2kd_0^3}{\varepsilon_0 S}} \approx 170\,\text{В}\), \(\xi = \frac{x}{d_0}\) и получим «совсем простую зависимость \(U = A(1 - \xi)\sqrt{\xi}\). Построить график этой функции можно с помощью традиционных методов анализа функций. Результат такого построения показан на рисунке.

    Рисунок

    Как было отмечено выше, верхняя ветвь этой зависимости неустойчива, поэтому изображена пунктиром. Из анализа функции (10) следует, что максимальное напряжение, поддающееся измерению достигается при \(\xi = 0{,}33\) и равно \(U_{\text{max}} \approx 65\,\text{В}\). Минимальное измеримое напряжение рассчитывается при подстановке в функцию (10) минимально измеримого \(x = \delta x\). В этом случае \(U_{\text{min}} \approx 12\,\text{В}\).

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
