Слабопроводящая пластина

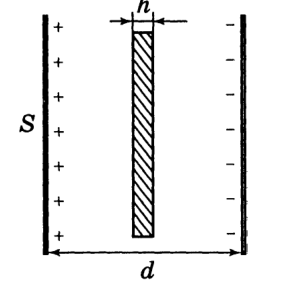

При переносе проводящей пластины параллельно обкладкам конденсатора, поле между ними и внесённой пластиной не изменяется, перенесём её к одной из обкладок конденсатора вплотную. Тогда получится простая эквивалентная схема, изображённая на рис. 88. В этой схеме конденсатор имеет площадь обкладок \(S\) и расстояние между ними \(d - h\). Конденсатор заряжен до напряжения \(U_0\), и его сопротивление равно \(R = \rho h/S\).

После замыкания обкладок конденсатора накоротко, в начальный момент по цепи потечёт ток (и сила тока в этот момент будет максимальной): \[I = \dfrac{U_0}{R} = \dfrac{U_0S}{\rho h}.\]
