Чертёж Снеллиуса

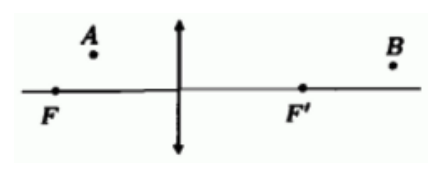

4/10Говорят, что в архиве Снеллиуса нашли чертёж оптической схемы (рис.), на котором были изображены тонкая собирающая линза, её фокусы и ход луча, идущего через линзу. От времени чернила выцвели, и на чертеже от луча остались видны только две точки \(A\) и \(B\). Восстановите по этим данным ход луча.
▶Показать разборСкрыть разбор
ПодсказкаВсе лучи, вышедшие из точки \(A\), после линзы проходят через её изображение (или их продолжения проходят через него). Постройте изображение точки \(A\) стандартными лучами — тогда прямая через изображение и точку \(B\) и есть луч после линзы.
