Переворот деталей между конвейерами

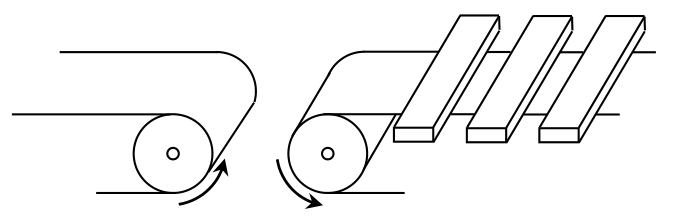

3/10Детали, движущиеся по правому конвейеру, надо передать на левый конвейер, переворачивая их при этом «вверх ногами». Предложите простейшее решение, применив всего одно дополнительное устройство. Нарисуйте соответствующий чертеж.
▶Показать разборСкрыть разбор

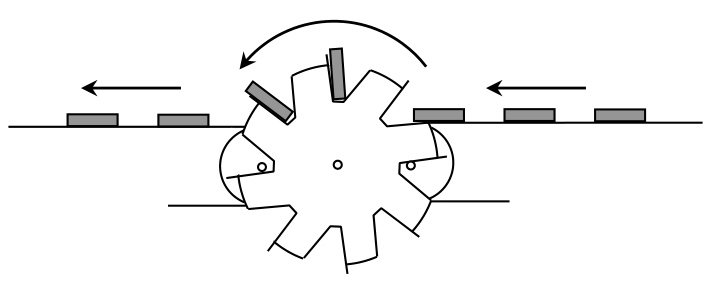

РешениеМежду двумя транспортерами нужно расположить два диска с прорезями, диаметр которых больше расстояния между транспортерами, и которые надеты на одну ось, длина которой чуть больше ширины транспортеров. Тогда транспортеры не будут мешать дискам вращаться, а поскольку ширина деталей больше ширины транспортера, детали будут входить в прорези дисков. Диски и будут перемещать детали на второй транспортер, одновременно их переворачивая (см. рисунок).
