Два элемента 2И-НЕ и светодиод

Question

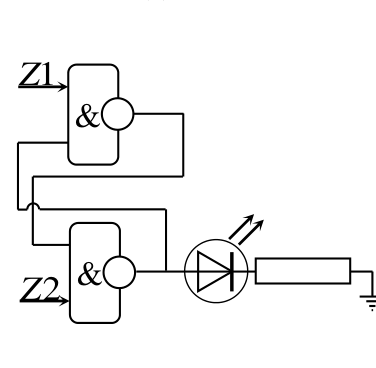

На входы логического элемента 2И-НЕ (правый рисунок) могут быть поданы либо напряжение питания — несколько вольт (логическая единица: $X_1,X_2=1$), или нулевое напряжение (логический нуль: $X_1,X_2=0$). Напряжение на выходе ($Y=1$ либо $Y=0$ — в зависимости от $X_1,X_2$) определяется таблицей. Светодиод загорается, если он подключен так, как показано на рисунке внизу справа. Два логических устройства 2И-НЕ включают в электрическую цепь (левый рисунок). Составить таблицу включений светодиода в зависимости от $Z1$ и $Z2$. Что будет со светодиодом, если при подаче на вход напряжений $Z1=1$ и $Z2=1$ кратковременно подать на вход $Z1$ напряжение $Z1=0$? На вход $Z2$ кратковременно подать напряжение $Z2=0$?

Accepted Answer

Таблица включений: $Z1=0,\,Z2=0$ — горит; $Z1=1,\,Z2=0$ — горит; $Z1=0,\,Z2=1$ — не горит; $Z1=1,\,Z2=1$ — горит или не горит в зависимости от предыстории. При $Z1=Z2=1$ горящий светодиод после кратковременной подачи $Z1=0$ гаснет и остаётся выключенным; после кратковременной подачи $Z2=0$ остаётся гореть. Погасший светодиод при $Z1=Z2=1$ после кратковременной подачи $Z2=0$ загорается и остаётся гореть, а после кратковременной подачи $Z1=0$ остаётся выключенным.
