Задачи › Работа и мощность тока, нагреватели

Предохранитель

  1. Предохранитель

    Белорусская 2011/12, заключительный этап, 9 кл. · №24685
    Рисунок

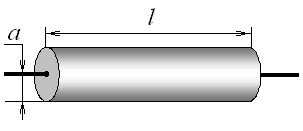

    Плавкий предохранитель представляет собой резистор некоторой длины \(l\) и радиуса \(a = 0{,}10\) мм, изготовленный из материала с плотностью\(^1\) \(\gamma = 8{,}9 \cdot 10^3\) \(\frac{\text{кг}}{\text{м}^3}\), удельной теплоемкостью \(c = 0{,}38\) \(\frac{\text{кДж}}{\text{кг} \cdot {}^\circ\text{С}}\), с удельным сопротивлением \(\rho = 1{,}5 \cdot 10^{-8}\) Ом\(\cdot\)м и температурой плавления \(t_{\text{пл}} = 2{,}3 \cdot 10^2\) \({}^\circ\text{С}\).

    Примем, что теплообмен предохранителя с окружающей средой происходит в основном через его боковую поверхность, а количество теплоты \(\Delta Q\), отдаваемое за промежуток времени \(\Delta \tau\), пропорционально площади \(S\) теплообмена и разности температур \(\Delta t = t - t_0\) предохранителя \(t\) и окружающей среды \(t_0\) (\(t_0 = 0{,}0\) \({}^\circ\text{С}\)):

    \[\frac{\Delta Q}{\Delta \tau} = \alpha S (t - t_0),\]

    где \(\alpha = 8{,}5 \cdot 10^2\) \(\frac{\text{Вт}}{\text{м}^2 \cdot {}^\circ\text{C}}\) — постоянный коэффициент теплоотдачи. Изменением сопротивления предохранителя при увеличении температуры пренебречь.

    \(^{1}\) Традиционные обозначения физических величин «перекрываются», поэтому мы вынуждены использовать свои «не традиционные»: \(\rho\) - удельное электрическое сопротивление, \(\gamma\) - плотность; \(t\) - температура, \(\tau\) - время, \(R\) - сопротивление, \(a\) - радиус.

    Часть 1. Один предохранитель.

    Рисунок

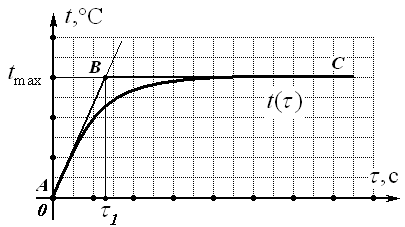

    При включении предохранителя в цепь его температура начинает увеличиваться со временем по некоторой зависимости, достигая предельного значения \(t_{\text{max}}\). Поскольку описать зависимость \(t(\tau)\) достаточно сложно, то примем упрощенную модель данной функции — будем считать, что температура \(t\) растет с постоянной скоростью, равной скорости роста в начальный момент времени (отрезок \(\text{АВ}\) на рисунке), достигает максимального значения \(t = t_{\text{max}}\) и температура предохранителя остается постоянной (участок \(\text{ВС}\) на рисунке). Промежуток времени \(\tau_1\) назовем временем разогрева предохранителя до максимальной температуры \(t_{\text{max}}\).

    1.1 До какой предельной температуры \(t_{\text{max}}\) нагреется предохранитель при прохождении по нему электрического тока силой \(I_1 = 10\) А? Найдите время разогрева \(\tau_1\) предохранителя, за которое он нагреется до температуры \(t_1\).

    1.2 При какой силе тока \(I_{\text{max 1}}\) предохранитель перегорит? При какой силе тока \(I_{\text{max 2}}\) перегорит предохранитель, если его радиус увеличить в два раза?

    Часть 2. Два предохранителя.

    2.1 Два предохранителя одинаковой длины и радиусами \(a_1 = a\) и \(a_2 = 2a\) включены в цепь последовательно.

    Рисунок

    Силу тока в цепи медленно (по сравнению со временем разогрева) увеличивают. При какой силе тока в цепи \(I_{\text{max 3}}\) перегорит такой составной предохранитель? Определите, какой из резисторов перегорит первым при условии, что в цепи мгновенно устанавливается ток силой \(5I_{\text{max 3}}\).

    Рисунок

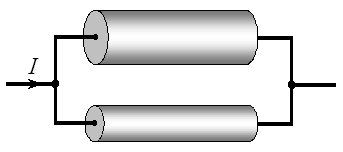

    2.2 Два предохранителя одинаковой длины радиусами \(a_1 = a\) и \(a_2 = 2a\) включены в цепь параллельно. Силу тока в цепи медленно (по сравнению со временем разогрева) увеличивают. При какой силе тока \(I_{\text{max 4}}\) перегорит такой составной предохранитель? Определите, какой из предохранителей перегорит первым при условии, что в цепи мгновенно устанавливается ток, сила которого равна \(5I_{\text{max 4}}\).

    2.3 В ходе ремонта составного предохранителя, описанного в п.2.2, длину проволоки первого (более тонкого) предохранителя укоротили на 10%. Определите, какой из предохранителей перегорит первым, при условии, что в цепи мгновенно устанавливается ток силой \(I_0 = 100\text{A}\).

    ▶ПодсказкаСкрыть: подсказка
    Подсказка

    В установившемся режиме выделяемая в проводнике мощность равна теплоотдаче через боковую поверхность; время разогрева находите по начальной скорости роста температуры.

    ▶ОтветСкрыть: ответ
    Ответ

    1.1) \(t_{\max}=\dfrac{\rho I^2}{2\alpha\pi^2a^3}=89^\circ\text{С}\), \(\tau_1=\dfrac{c\gamma a}{2\alpha}=0{,}40\) с; 1.2) \(I_{\max1}=16\) А, \(I_{\max2}=16\sqrt8\approx45\) А; 2.1) \(I_{\max3}=16\) А, при мгновенном токе \(5I_{\max3}\) первым перегорит более тонкий предохранитель; 2.2) \(I_{\max4}=56\) А (первым перегорает более толстый); при мгновенном токе \(5I_{\max4}\) предохранители перегорают практически одновременно (в более точной модели чуть раньше толстый); 2.3) первым перегорит более тонкий предохранитель.

    ▶РешениеСкрыть: решение
    Решение

    Часть 1. Один предохранитель.

    Рисунок

    1.1 После замыкания цепи на предохранителе (резисторе) согласно закону Джоуля-Ленца начнет выделяться теплота, которая будет постепенно разогревать предохранитель до предельной температуры. График зависимости температуры предохранителя от времени \(t(\tau)\) приведен в условии.

    В переходном режиме температура предохранителя увеличивается. При этом часть теплоты идет на нагревание предохранителя (\(Q_1 = cm\Delta t\)), а часть (\(Q_2\)) «уходит» через боковую поверхность предохранителя в окружающую среду.

    В стационарном режиме температура предохранителя установится, достигнув предельного значения \(t_{\text{max}}\), и далее перестанет нарастать, т.е. можно также назвать равновесной температурой. Действительно, по мере роста температуры резистора будет увеличиваться поток теплоты в окружающее пространство через его боковую поверхность, тогда как мощность тепловыделения будет оставаться постоянной. В этом режиме часть теплоты, идущая на нагревание предохранителя, равна нулю (\(Q_1 = 0\)).

    Таким образом, в стационарном (установившемся) режиме количество теплоты, выделяемой в резисторе за промежуток времени, должно быть равно количеству теплоты \(Q_2\), отдаваемому за этот же промежуток времени в окружающую среду (равенство мощностей)

    \[I^2 R = \alpha S \Delta t = \alpha S t,\tag{1}\]

    где \(R = \rho \frac{l}{\pi a^2}\) – сопротивление резистора, \(S = 2\pi a l\) – площадь его боковой поверхности, \(\alpha\) – коэффициент теплоотдачи.

    Используя (1), найдем искомую температуру \(t_{\text{max}}\)

    \[t_{\text{max}} = \frac{\rho I^2}{2\alpha \pi^2 a^3}.\tag{2}\]

    Отметим, что максимальная температура, до которой может разогреться предохранитель, обратно пропорциональна кубу его радиуса и пропорциональная квадрату силы тока.

    Расчет для рассматриваемого предохранителя дает следующее значение

    \[t_{\text{max}} = \left( \frac{1{,}5 \cdot 10^{-8} \cdot (10)^2}{2 \cdot 8{,}5 \cdot 10^2 \cdot (3{,}14)^2 \cdot (1{,}0 \cdot 10^{-4})^3} \right) \, ^\circ\text{С} = 89 \, ^\circ\text{С}.\tag{3}\]

    Для оценки времени \(\tau\) разогрева предохранителя до предельной температуры запишем уравнение теплового баланса в некоторый момент времени \(\tau\), когда его температура равна \(t\)

    \[c \gamma \pi a^2 l \frac{\Delta t}{\Delta \tau} = I^2 \rho \frac{l}{\pi a^2} - \alpha 2\pi l a t = I^2 \rho \frac{l}{\pi a^2} - \alpha 2\pi l a t,\tag{4}\]

    где \(\Delta t\) – приращение температуры предохранителя за малый промежуток времени \(\Delta \tau\).

    Заметим, что на графике зависимости \(t(\tau)\) величина \(\frac{\Delta t}{\Delta \tau}\) соответствует скорости нарастания температуры со временем в рассматриваемой точке.

    Скорость нарастания температуры в начальный момент времени (\(t = 0\)) равна

    \[\left( \frac { \Delta t } { \Delta \tau } \right) _ { 0 } = I ^ { 2 } \frac { \rho } { \pi ^ { 2 } c \gamma a ^ { 4 } } \, ,\tag{5}\]

    тогда точка пересечения прямой \(\text{АВ}\) с горизонтальной прямой \(t = t_{\text{max}}\) будет соответствовать искомому значению \(\tau_1\) (см. рис. в условии). Таким образом,

    \[\tau_1 = \frac{t_{\text{max}}}{\left( \frac{\Delta t}{\Delta \tau} \right)_0} = \frac{c \gamma a}{2 \alpha} \, .\tag{6}\]

    Запомним, время разогрева пропорционально радиусу предохранителя.

    Подстановка численных значений для рассматриваемого предохранителя дает \(\tau_1 = 0{,}40\,\text{с}\)

    1.2 Плавление предохранителя происходит в том случае, если максимальная температура, которой может достичь предохранитель, превысит его температуру плавления \(t_{\text{пл}} = 2{,}3 \cdot 10^2\,^\circ\text{С}\).

    Таким образом

    \[t_{\text{max}} = t_{\text{пл}} = \frac{\rho I_{\text{max1}}^2}{2 \alpha \pi^2 a^3} \quad \Rightarrow \quad I_{\text{max1}} = \sqrt{ \frac{2 \alpha \pi^2 a^3 t_{\text{пл}}}{\rho} } \, .\tag{7}\]

    Расчет

    \[I_{\text{max1}} = \sqrt{ \frac{2 \cdot 8{,}5 \cdot 10^2 \cdot 3{,}14^2 \cdot (1{,}0 \cdot 10^{-4})^3 \cdot (230)}{1{,}5 \cdot 10^{-8}} } \, (\text{А}) = 16\,\text{А} \, .\tag{8}\]

    Как следует из (7), максимальная сила тока \(I_{\text{max}}\) возрастает пропорционально радиусу в степени \(3/2\) \(I \propto a^{3/2}\) — при заданной силе тока у предохранителя меньшего радиуса и сопротивление больше, и теплоотдача меньше!

    Следовательно, при увеличении радиуса предохранителя в два раза сила тока, при которой он перегорит, возрастет в \(\sqrt{8} = 2{,}83\) раза и станет равным \(I_{\text{max2}} = 45\,\text{А}\).

    Часть 2. Два предохранителя.

    Рисунок

    2.1 При последовательном включении предохранителей сила тока в них одинакова. При медленном увеличении силы тока температура каждого из предохранителей в любой момент будет равна равновесной температуре. Так как у меньшего проводника эта температура выше, то он и перегорит первым.

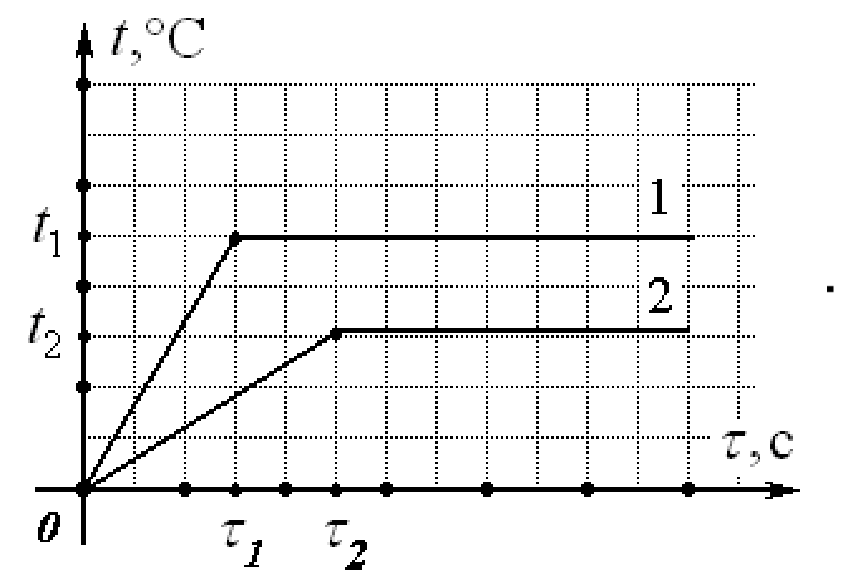

    Если же сила тока в цепи устанавливается очень быстро, то для того, чтобы определить какой предохранитель перегорит быстрее необходимо проанализировать зависимости температур обоих предохранителей от времени. Время разогрева у меньшего предохранителя меньше, поэтому зависимости температур от времени имеют вид, показанный на рисунке: 1- предохранитель меньшего радиуса, 2- предохранитель большего радиуса. Из рисунка видно, в любом случае температура первого предохранителя в любой момент больше, поэтому он всегда перегорит первым. После того, как он перегорит, цепь разорвется.

    Рисунок

    Таким образом, в этом случае составной резистор перегорит при силе тока в цепи

    \[I_{\text{max3}} = I_{\text{max1}} = 16\,\text{А} \, .\tag{9}\]

    Рисунок

    2.2 При параллельном соединении напряжения на предохранителях равны. Поэтому в данном случае удобно выразить предельную (равновесную) температуру через напряжение на предохранителе. Из условия теплового равновесия, которое в данном случае имеет вид

    \[\frac{U^{2}}{R}=\alpha 2 \pi a l t,\tag{10}\]

    следует, что эта температура равна

    \[t_{\max }=\frac{U^{2}}{R \cdot 2 \alpha \pi a l}=\frac{U^{2}}{\frac{\rho l}{\pi a^{2}} \cdot 2 \alpha \pi a l}=\frac{U^{2} a}{2 \pi \alpha l^{2} \rho},\tag{11}\]

    и пропорциональна радиусу предохранителя.

    Рисунок

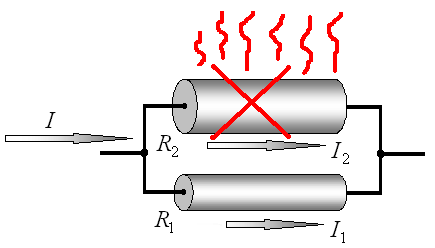

    Следовательно, при медленном увеличении силы тока в цепи первым перегорит более толстый предохранитель. Это произойдет при токе через него силой \(I_{\max 2}=45\) А. Сила тока в общей цепи в этом случае должна быть равной \(I_{\max 4}=\left(1+\frac{1}{4}\right) I_{\max 2}=56\) А. После перегорания второго предохранителя весь ток пойдет через первый, и его достаточно, чтобы сжечь и этот предохранитель!

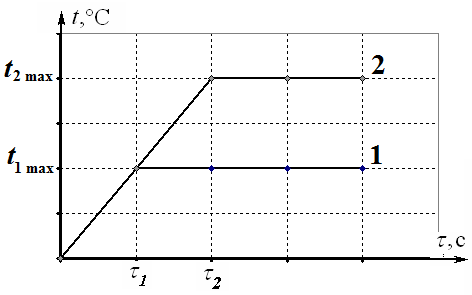

    Если в цепи мгновенно устанавливается некоторое значение силы тока, то необходимо анализировать зависимости температур резисторов от времени. Из уравнения теплового баланса (4) следует, что время разогрева не зависит ни от силы тока, ни от напряжения на предохранителе и определяется формулой (6)., которая утверждает, что время разогрева пропорциональна радиусу предохранителя. Таким образом, в данных условиях реализуется неожиданная ситуация: и максимальная температура и время разогрева одинаково зависят от радиуса предохранителя. Поэтому графики зависимостей температуры от времени будут совпадать до достижения одним из них предельной температуры.

    Рисунок

    При токе в цепи равном \(I_{0}=5 I_{\max 4}=280\) А, сила тока через первый предохранитель будет равна \(I=\frac{1}{5} I_{0}=56\) А. При такой силе тока, этот предохранитель также расплавится, поэтому в рамках данной модели оба предохранителя должны расплавиться одновременно! Однако, в рамках более точной модели, которая показана на графике в условии задачи, следует, что в этом случае температура более толстого предохранителя все время будет немного выше, поэтому первым перегорит именно он!

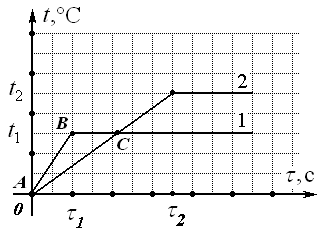

    2.3 Если укоротить длину первого предохранителя то его максимальная (равновесная) температура в соответствии с формулой (11) повысится, а время разогрева не изменится, поэтому схематические графики зависимостей температур от времени приобретут вид,

    показанный на рисунке. Максимальная температура первого предохранителя также превысит температуру плавления. Поэтому в соответствии с графиком, в этом случае первым расплавится предохранитель меньшего радиуса.

    Рисунок

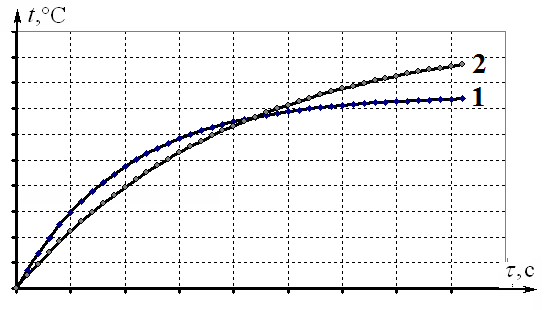

    Заметим, что и при точном расчете данный вывод подтверждается, что иллюстрируют графики точной зависимости предохранителей от времени.

    Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
