Двойной мост

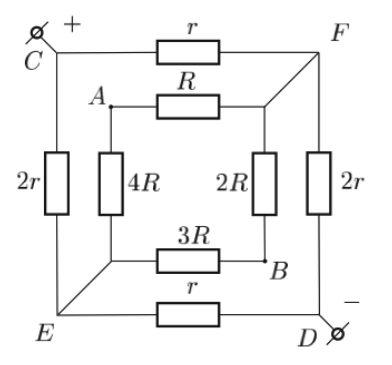

4/10В электрической цепи, схема которой приведена на рисунке, напряжение между зажимами \(C\) и \(D\) равно \(U_{CD} = 15\) В. Известно, что \(R \gg r\).
Определите показания идеального вольтметра, подключённого к клеммам \(A\) и \(B\).
Предположим, что к клеммам \(A\) и \(B\) подключён идеальный амперметр. Укажите направление тока, идущего через каждый из резисторов и амперметр.
▶Показать разборСкрыть разбор
ПодсказкаТак как \(R \gg r\), внутренний «квадрат» почти не нагружает внешний: сначала найдите потенциалы точек \(E\) и \(F\) по внешней цепи из резисторов \(r\) и \(2r\), а затем — потенциалы \(A\) и \(B\) как делителей во внутренней цепи.
Ответ1) \(U_{AB} = \dfrac{1}{15}U_{CD} = 1\) В; 2) через амперметр — от \(A\) к \(B\).
