Суперконденсатор

Приборы и оборудование: самодельный конденсатор, источник напряжения \(1{,}5\) В, два постоянных резистора сопротивлением примерно равным \(1\) кОм, мультиметр, соединительные провода, секундомер.

Обкладками конденсатора служат полоски графита с прикрепленными полосками ткани, изготовленной из углеродных нанотрубок\(^1\). Пространство между обкладками заполнено жидким силикатным клеем. Свойства этого конденсатора сильно отчаются от свойств обычного конденсатора. Так этот конденсатор обладает памятью (можно сказать, что он очень злопамятен) – его характеристики зависят от предыстории: как, когда и насколько он заряжался и разряжался. Поэтому при проведении измерений строго следуйте приведенным в условии задачи инструкциям! Если вы не проводите измерения закоротите обкладки конденсатора.

В ходе измерений напряжение на конденсаторе не должно превышать \(600\) мВ.

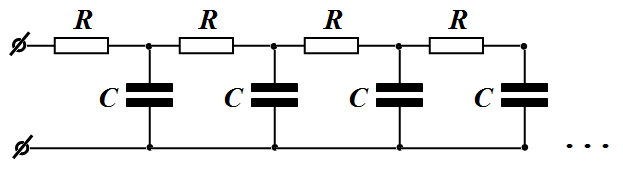

Наилучшей теоретической моделью конденсатора является бесконечная \(RC\) - цепочка. Однако, полный анализ такой модели является сложной задачей, особенного для экспериментального тура. Поэтому в данной задаче вам необходимо предложить некоторые более упрощенные модели, причем не страшно, если в разных заданиях вы будете пользоваться разными моделями.

При проведении измерений удобно пользоваться секундомером с памятью этапов.}

Если вы не умеете работать с секундомером в таком режиме – обратитесь за консультацией к организаторам олимпиады.}

Часть 1. Зарядка конденсатора.

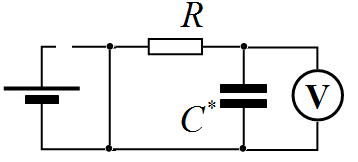

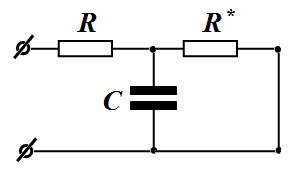

В данной части вам необходимо изучить процесс зарядки конденсатора в цепи, показанной на рисунке. На схеме обозначены: \(C^*\) - исследуемый конденсатор, \(R\) - сопротивление цепи зарядки. Резисторы в цепи зарядки припаяны к источнику. Измерьте и приведите их значения. Для сборки цепи используйте соединительные провода с разъемами типа «крокодил» - при необходимости вы может их быстро подключать к нужным точкам.

Исследование процесса зарядки проводите следующим образом: подключите конденсатор к источнику через резистор, дождитесь, пока напряжение на нем не достигнет \(600\) мВ (это может занять несколько минут). После этого быстро переключите полярность подключения источника питания, когда напряжение станет равным нулю, и в этот момент запустите секундомер. После чего проводите временные измерения. Рекомендуем запоминать времена, когда напряжения достигают \(100\) мВ, а затем через каждые \(50\) мВ – таким образом, вам удастся измерить времена зарядки до напряжения \(550\) мВ. Понятно, что на знак напряжения обращать внимания не стоит, т.к. обкладки конденсатора одинаковы.

Рекомендуем также перед первым измерением \(2\)-\(3\) раза перезарядить конденсатор от \(+600\) мВ до \(-600\) мВ и обратно.

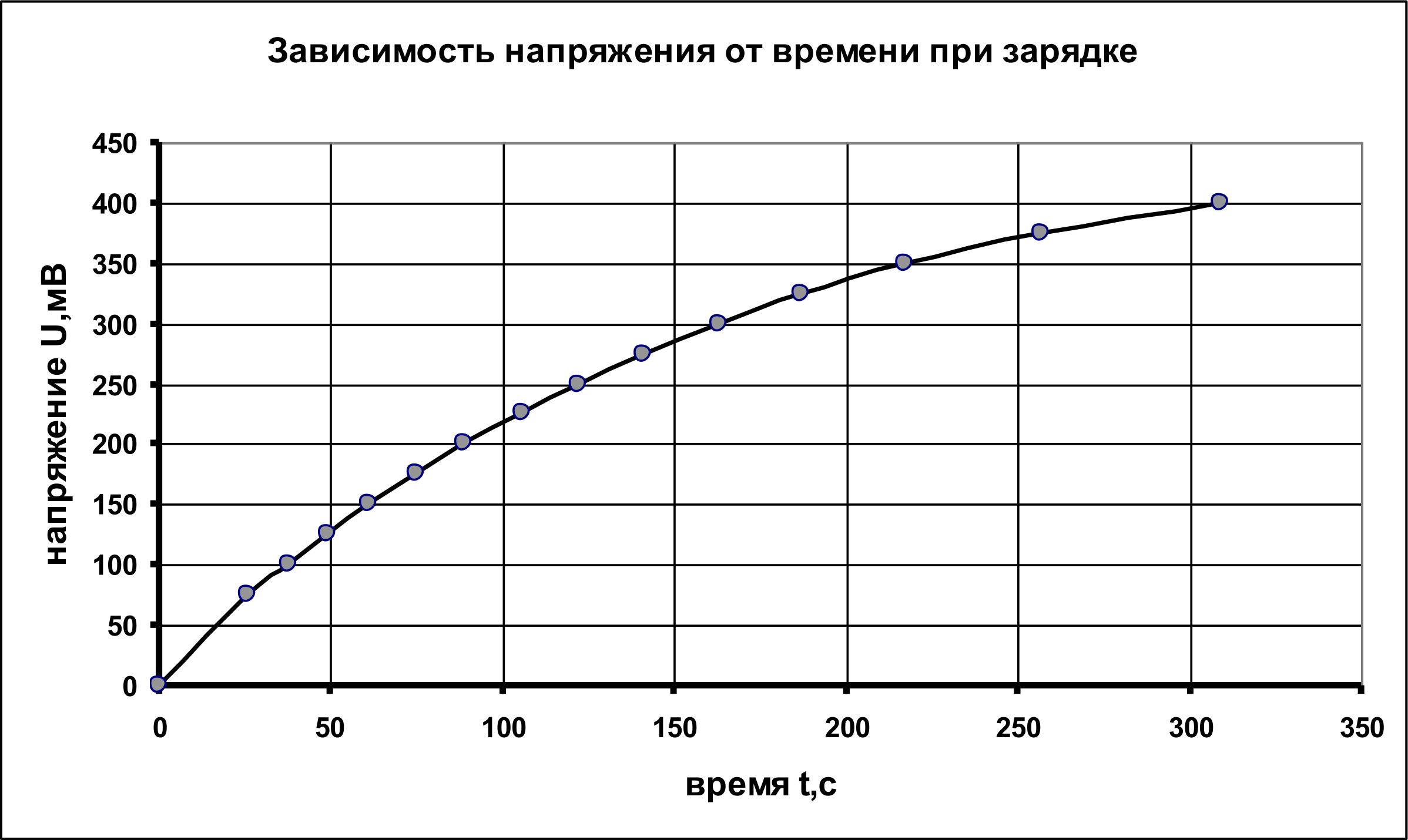

1.1 Проведите измерения зависимости напряжения на конденсаторе от времени в процессе зарядки от 0 до 550 мВ. Измерения проведите при двух значениях сопротивления цепи зарядки \(R\) (через один резистор и через два припаянных резистора)

В данном эксперименте процесс зарядки приближенно описывается уравнением

\[\frac{\Delta U}{\Delta t} = -\frac{1}{\tau}(U - \overline{U}),\tag{1}\]

где \(\tau\) - характерное время зарядки; \(\overline{U}\) - некоторое предельное значение напряжения (которое может отличаться от напряжения источника!). Решением уравнения (1) является функция

\[U = \overline{U}\left(1 - \exp\left(-\frac{t}{\tau}\right)\right).\tag{2}\]

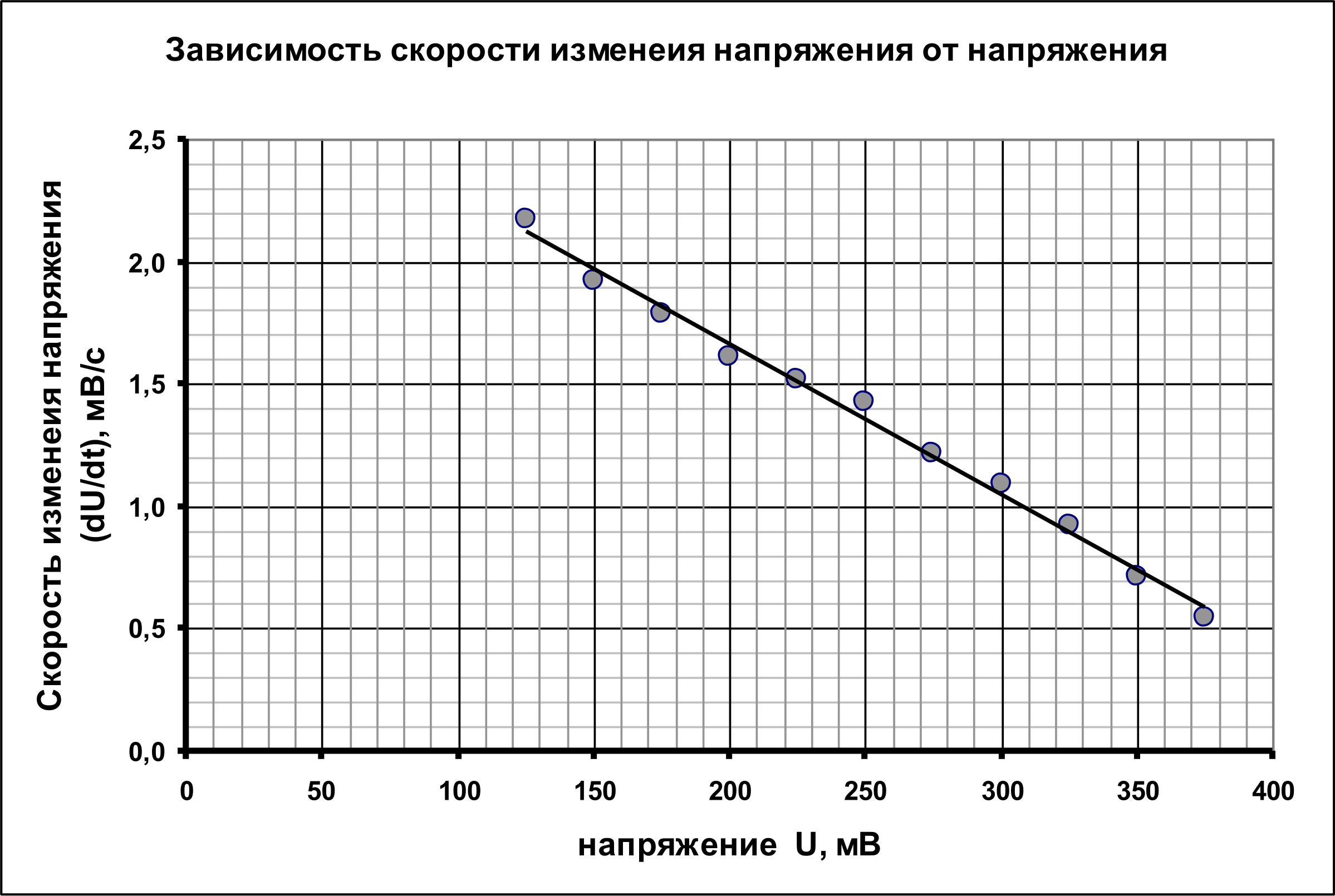

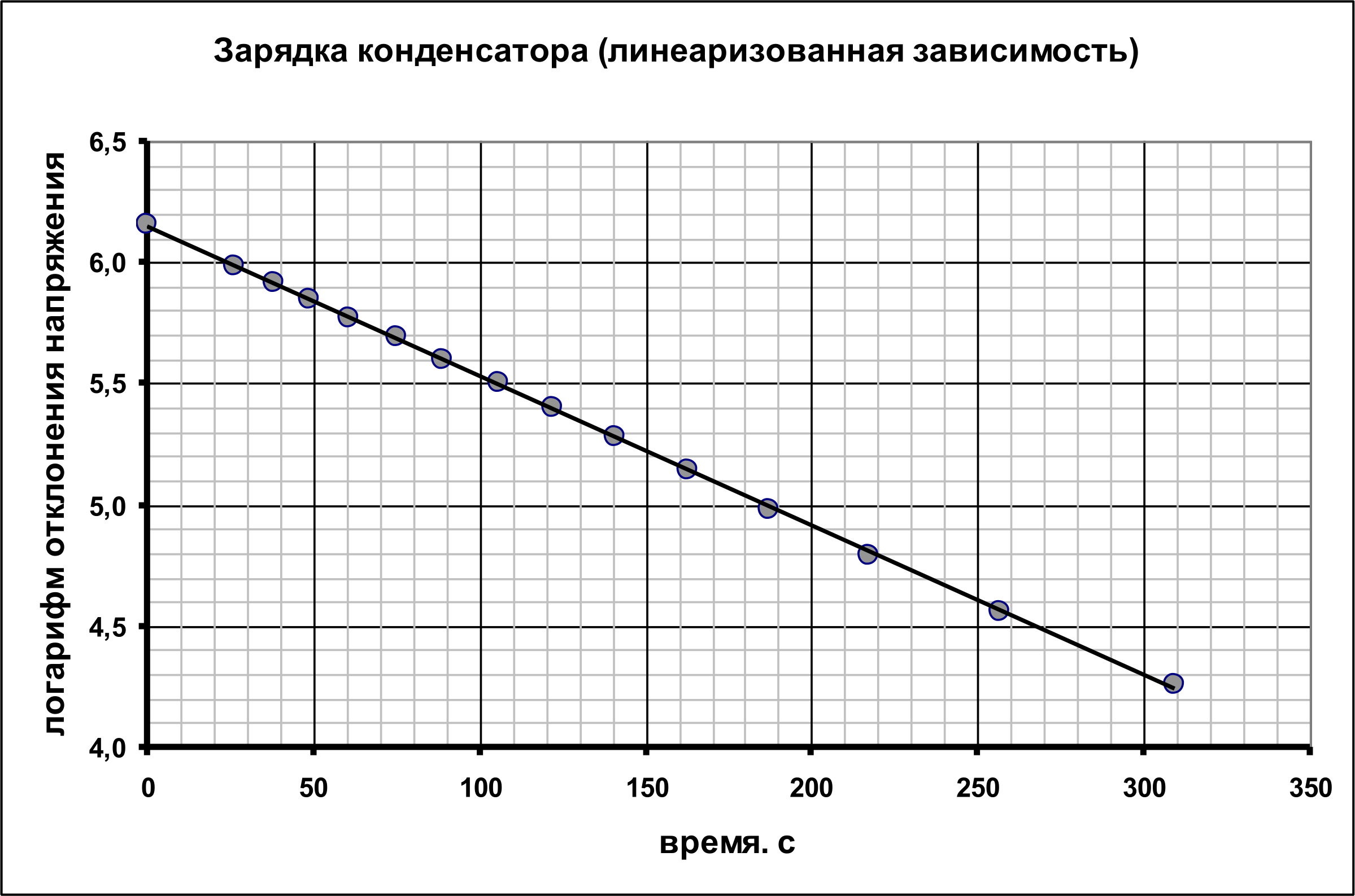

Для проверки предложенной модели процесса, описываемого выражениями (1)-(2) необходимо: а) используя уравнение (1) определить значение предельного напряжения \(\overline{U}\); б) посредством линеаризации функции (2) определить значение времени зарядки \(\tau\).

Для численного расчета производной рекомендуем использовать симметричную схему. Пусть вам известны значения напряжений \(U_k\) в моменты времени \(t_k\). Тогда производная в момент времени \(t_k\) рассчитывается по формуле

\[\frac{\Delta U}{\Delta t} \approx \frac{U_{k+1} - U_{k-1}}{t_{k+1} - t_{k-1}},\tag{3}\]

1.2 Проведите описанную процедуру обработки полученных экспериментальных данных. Графически подтвердите применимость теоретической модели (1), определите численные значения параметров \(\overline{U}\) и \(\tau\) для цепей с двумя различными значениями сопротивлений \(R\). Оцените погрешности найденных значений величин \(\tau\).

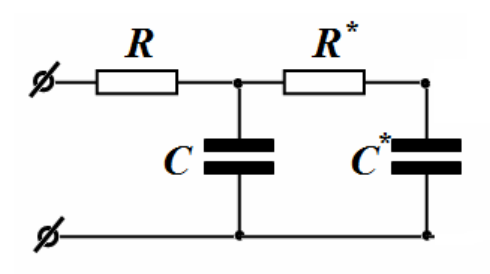

1.3 Предложите электрическую схему упрощенной модели конденсатора, объясняющую (хотя бы качественно) полученные экспериментальные данные. Определите параметры вашей модели, одним из которых является емкость конденсатора (обязательно).

Часть 2. Процесс разрядки конденсатора.

Опять рекомендуем перед первым измерением 2-3 раза перезарядить конденсатор от +600 мВ до -600 мВ и обратно. Зарядите конденсатор до напряжения 600 мВ и быстро отключите источник питания. Поставив конденсатор на разрядку через резистор. При этом напряжение на конденсаторе резко упадет – измерения проводите после этого этапа. Не закорачивайте источник – вы его быстро «посадите», а новый не получите!}

2.1 Измерьте зависимость напряжения на конденсаторе от времени в процессе разрядки.

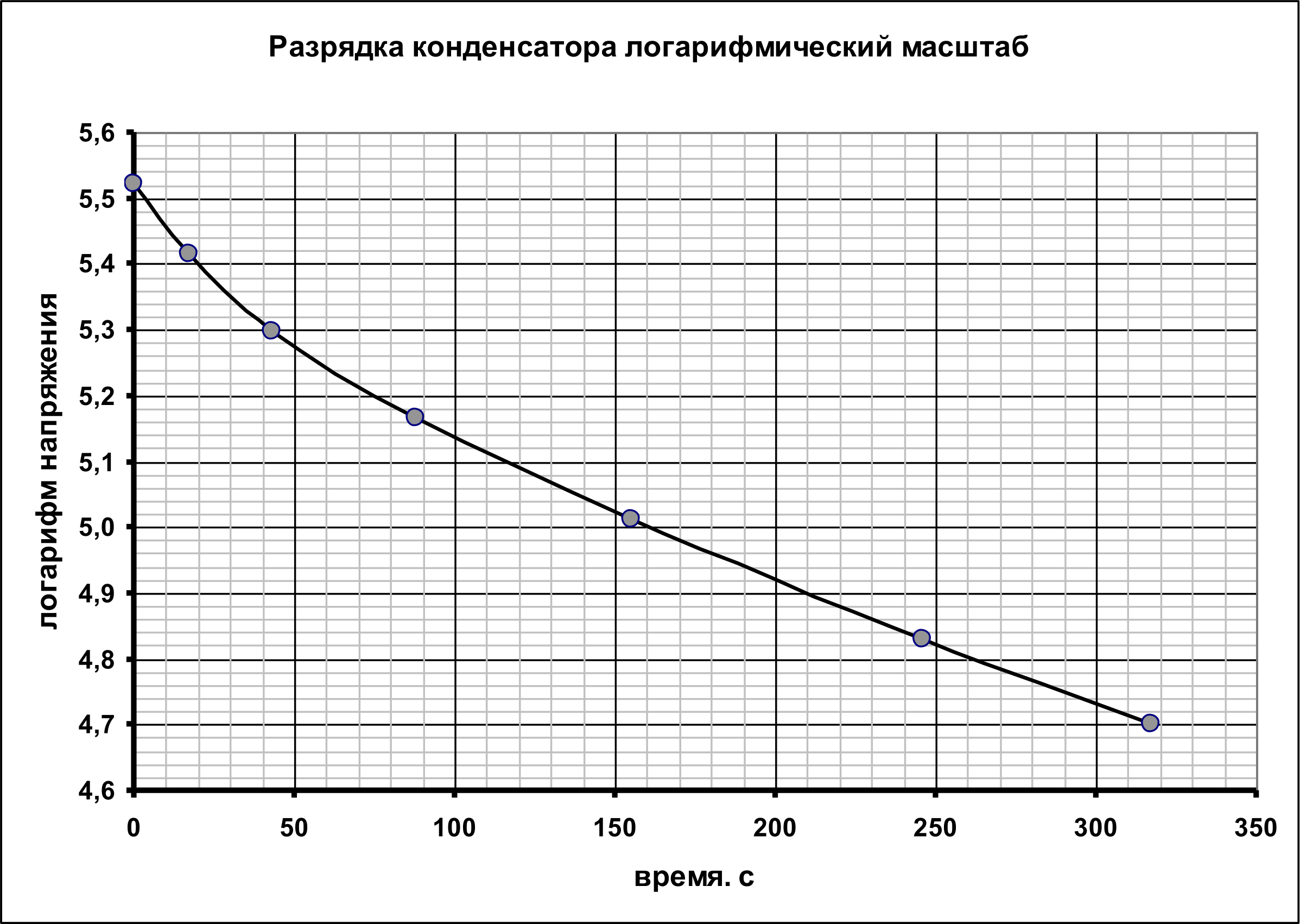

2.2 Проверьте, является ли процесс разрядки экспоненциальным.

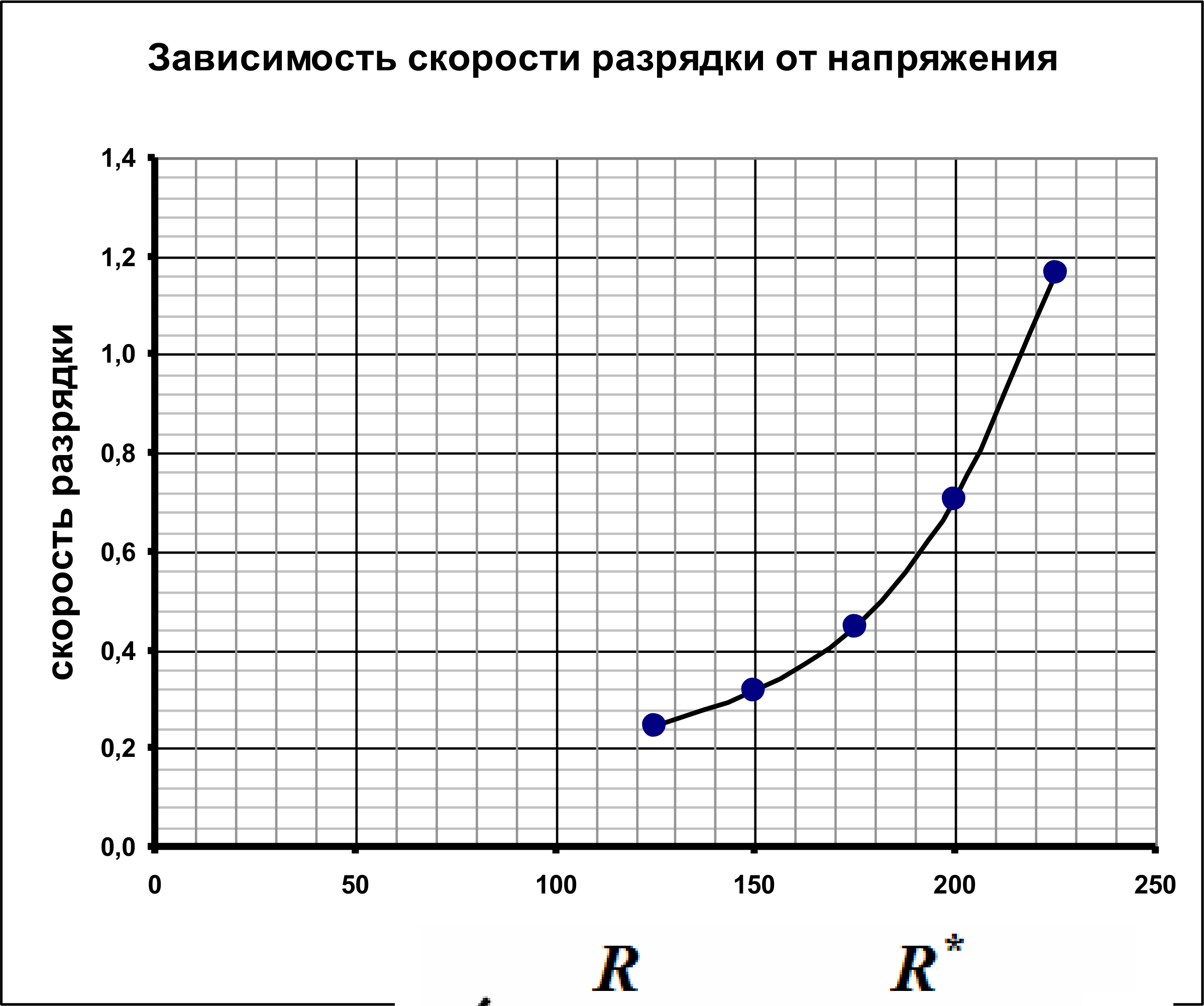

2.3 Предложите простую схему, качественно объясняющую полученную зависимость. Оцените параметры этой схемы, расчет их погрешностей не требуется.

В данной части измерения проведите только при одном резисторе в цепи.

Часть 3. Зарядка после разрядки.

В процессе разрядки, исследованном в части 2, на короткое время закоротите обкладки конденсатора, так, чтобы напряжение на нем упало до нуля, после чего уберите замыкание обкладок и пронаблюдайте зависимость напряжения, показываемого мультиметром от времени.

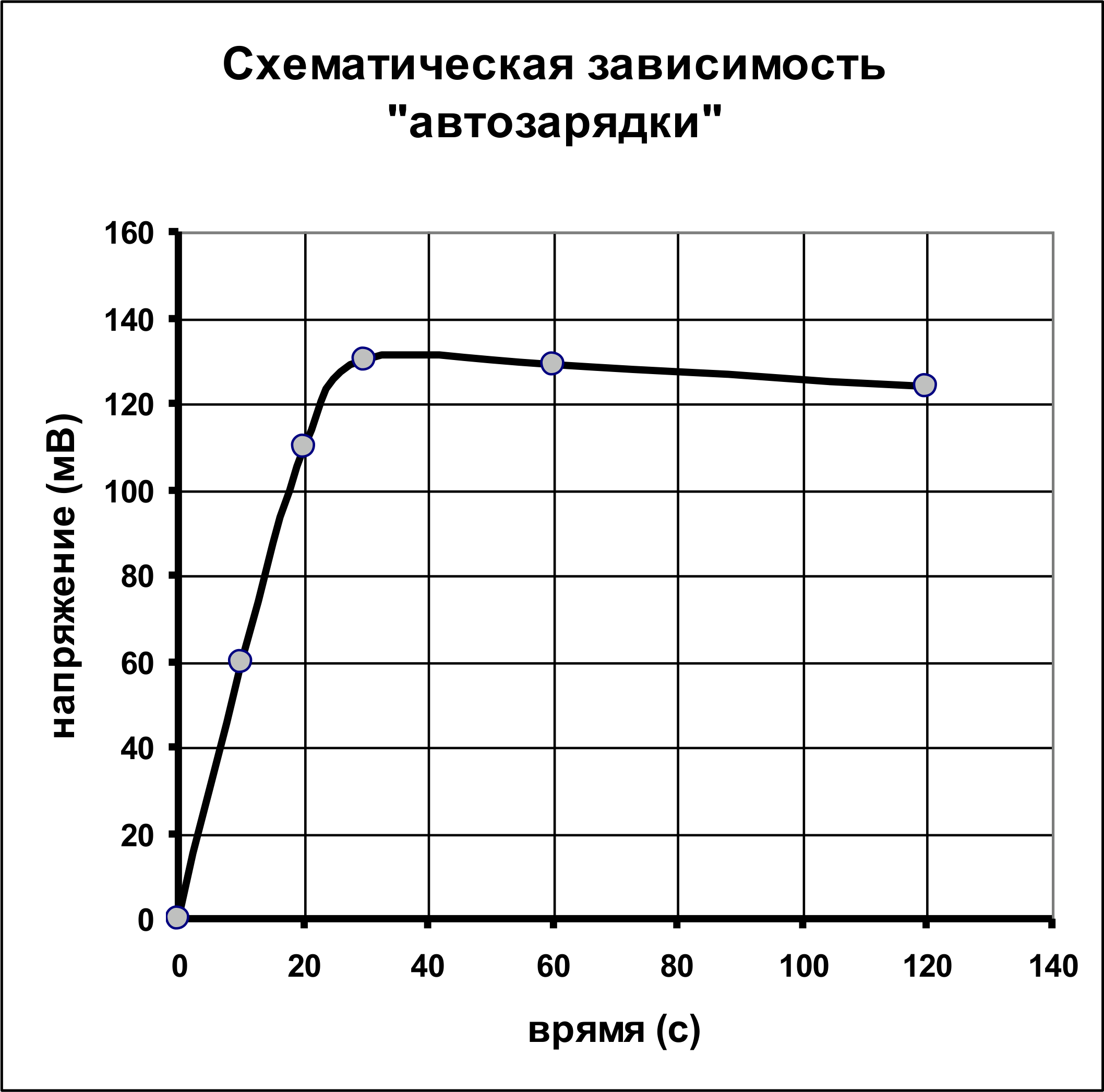

3.1 Точных измерений проводить не надо! Постройте схематический график зависимости напряжения от времени, укажите только значения параметров этой зависимости в некоторых характерных точках

3.2 Качественно объясните полученную зависимость. Расчет параметров не требуется.

\textsuperscript{1} Такой материал используется в аккумуляторах большой емкости для электромобилей.
