Пружинный ящик

  1. Пружинный ящик

    IEPhO 2019/20, 8 кл.
    5/10

    В данной задаче требуется оценка погрешностей!

    A1. Прикрепите динамометр к концу лески, выходящей из черного ящика (далее – ЧЯ). Потяните за динамометр. Измерьте зависимость перемещения конца лески \(x\) относительно своего начального положения от силы \(F\), прикладываемой к ней. Постройте график измеренной зависимости.

    A2. Витки одной из пружин в ЧЯ в нерастянутом состоянии прижимаются друг к другу. Это объясняет поведение графика на участке \(F<1~Н\). Определите силу, действующую на леску, при которой витки этой пружины размыкаются друг с другом.

    A3. Какими математическими функциями можно описать построенный график в пределах сил \(1~Н< F<5~Н\)? Укажите их вид, количество и соответствующие численные значения угловых коэффициентов.

    A4. Предположите схему ЧЯ, подходящую под его поведение. В схеме используйте пружины и различные ограничители. Укажите связь параметров вашей схемы (жесткостей пружин и выбор положений ограничителей), с численными коэффициентами графика.

    Оборудование

    1. Черный ящик

    2. Динамометр

    3. Линейка

    4. Струбцина

    ▶Показать разборСкрыть разбор
    Ответ

    A2: \[F_0=0.2\pm0.1~Н\]

    Решение

    A1. Измерим зависимость перемещения конца лески, от силы прикладываемой к нему. Силы мы будем измерять с помощью динамометра (погрешность \(\sigma_{F}=0.1~Н\)), перемещение будем измерять по линейке (погрешность \(\sigma_{x}=2~мм\)). Результаты измерений приведены в таблице. Построим график зависимости \(x(F)\) (рис. 1).

    Ответ:

    \(F,~Н\)\(x,~мм\)\(F,~Н\)\(x,~мм\)\(F,~Н\)\(x,~мм\)
    001.8343.692
    0.222.0403.8100
    0.452.2454.0107
    0.6102.4484.2115
    0.8132.6534.4125
    1.0172.8584.6134
    1.2223.0634.8142
    1.4253.2725.0150
    1.6303.482

    Ответ:

    Рисунок

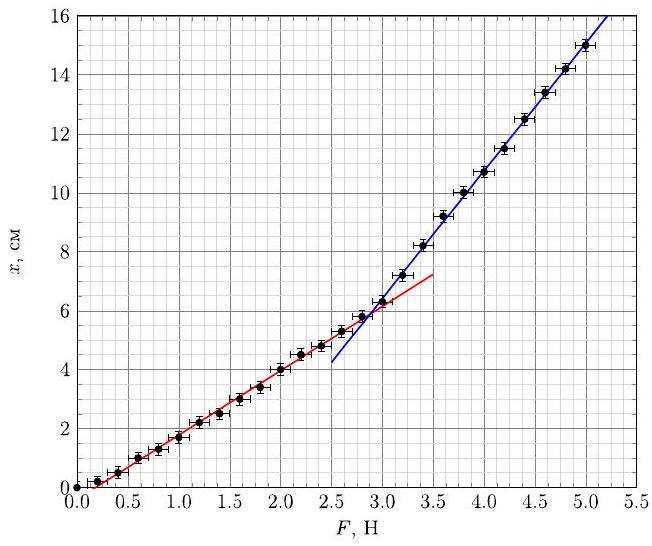

    Рис. 1. График зависимости \(x(F)\)

    A2. На графике можно видеть, что экспериментальные точки хорошо аппроксимируются двумя прямыми с разными угловыми коэффициентами. Касательная к графику в области малых сил не проходит через точку \((0;0)\). Это объясняется тем, что витки одной из пружин в ЧЯ в нерастянутом состоянии прижимаются к друг другу с некоторой силой \(F_0\). По графику:

    Ответ:

    \[F_0=0.2\pm0.1~Н\]

    A3. Ответ:

    В пределах изменения силы от \(1~Н\) до \(5~Н\) график описывается двумя линейными функциями \(F=\alpha x+\beta\):

    \[\alpha_1=2.18\pm 0.14~см/Н\]\[\alpha_2=4.33\pm 0.56~см/Н\]Касательные к линейным участкам пересекаются в значении силы \[F_1=2.9\pm0.1~Н\]Это соответствует перемещению \[x_1=5.7\pm0.1~см\].

    Из математического описания графика можно сказать, что коэффициент жесткости системы уменьшается после достижения растягивающей силы равной \(F_1\). Можно предположить, что последовательно к исходной пружине подключается еще одна, Причём вторая пружина работает лишь в области сил растяжения от \(F_1\) до \(5~Н\). Всё вышесказанное позволяет сделать предположение о внутреннем устройстве ЧЯ, которое схематично изображено на рис. 2.

    A4. Ответ:

    Рисунок

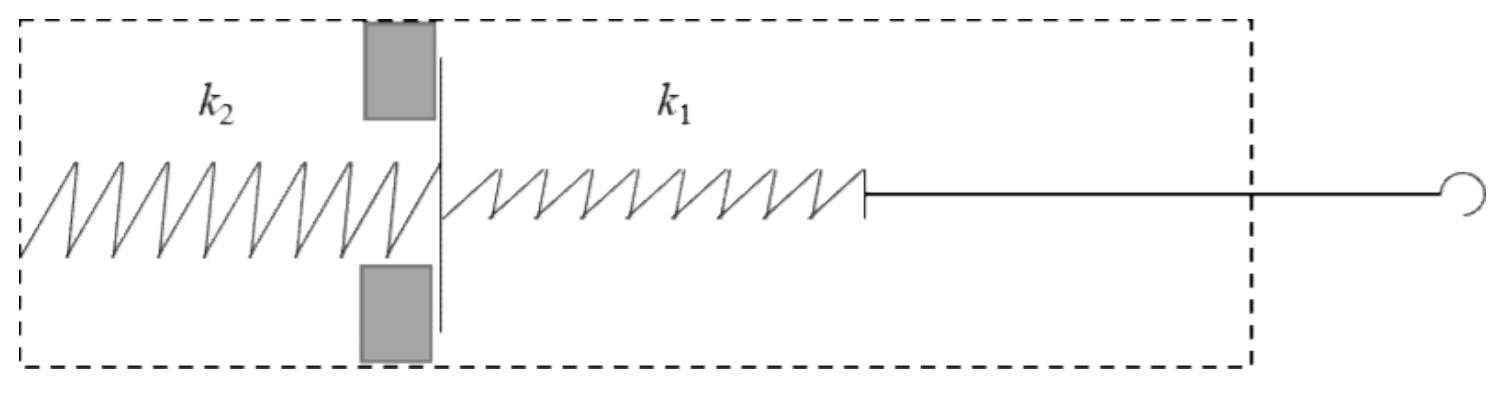

    Рис. 2. Внутреннее устройство ЧЯ

    Коэффициент жесткости первой пружины:

    \[k_1=\frac{1}{\alpha_1}=0.46\pm 0.03~Н/см\qquad(1)\]Коэффициент \(\alpha_2\) характеризует эффективную жёсткость цепочки из двух пружин с жёсткостью \(k_1\) и \(k_2\):

    \[\alpha_2=\frac{1}{k_1}+\frac{1}{k_2}\qquad(2)\]Отсюда:\[k_2=\frac{k_1}{\alpha_2k_1-1}=0.46\pm0.12~Н/см\qquad(3)\]Положение упора подобрано так, чтобы пружина с жёсткостью \(k_2\) начала растягиваться при силе натяжения в пружинах равной \(F_1\).

    Ответ:

    \[k_1=0.46\pm 0.03~Н/см,\quad k_2=0.46\pm0.12~Н/см\]

    Источник: pho.rs/p/4267.
