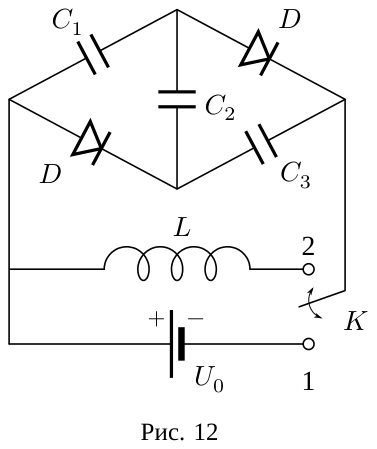

7/10Электрическая схема состоит из трех конденсаторов \(C_1\), \(C_2\), \(C_3\) одинаковой емкости \(C\), катушки с индуктивностью \(L\), двух идеальных диодов, источника постоянного напряжения \(U_0\), ключа \(K\) (рис. 12). Первоначально перед замыканием ключа конденсаторы не заряжены. Затем ключ переводят в положение 1, и, после установления равновесия, переключают в положение 2.

Чему равны напряжения на конденсаторах \(U_1\), \(U_2\) и \(U_3\) перед переключением ключа в положение 2?
Чему равно максимальное значение \(I_D\) тока через диоды после переключения ключа в положение 2?
В каких пределах \(\left[U_1^{\min}, U_1^{\max}\right]\), \(\left[U_2^{\min}, U_2^{\max}\right]\) и \(\left[U_3^{\min}, U_3^{\max}\right]\) изменяются напряжения на конденсаторах после переключения ключа в положение 2?
Качественно изобразите график зависимости силы тока \(I\), протекающего через индуктивность, от времени.
Чему равен период колебаний \(T\) тока \(I\)?
Активным сопротивлением индуктивности и проводов можно пренебречь.
▶Показать разборСкрыть разбор
ПодсказкаСоставьте уравнение для заряда конденсаторов в контуре с индуктивностью и сравните его с уравнением гармонических колебаний; заметьте, что диоды при этом не пропускают ток.
Ответ1) \(U_1 = U_2 = U_3 = U_0\); 2) \(I_D = 0\) (ток через диоды не течет); 3) \(U_1 \in [U_0/3,\ U_0]\), \(U_2 \in [U_0,\ 5U_0/3]\), \(U_3 \in [U_0/3,\ U_0]\); 4) синусоида, выходящая из нуля; 5) \(T = 2\pi\sqrt{LC/3}\).
РешениеПри замыкании ключа в положение 1 конденсаторы подключены к источнику параллельно и заряжаются до напряжения \(U_0\) каждый. Заряд конденсаторов при этом \(q_0 = CU_0\).
После переключения ключа в положение 2 напряжения на \(C_1\) и \(C_3\) уменьшаются, на \(C_2\) — увеличиваются. Потенциал точки \(d\) больше потенциала точки \(a\), а потенциал точки \(b\) больше потенциала точки \(c\), поэтому ток через диоды не течёт.
Пусть в момент времени \(t\) заряд конденсаторов \(C_1\) и \(C_3\) равен \(q(t)\) (\(t = 0\) при переключении ключа в положение 2), \(q(0) = q_0\). Тогда протекший через индуктивность заряд \(\Delta q = q_0 - q\), а на конденсаторе \(C_2\) заряд \(q_2 = 2q_0 - q\). Для контура \(abdca\) \[L\dot I = \frac{q}{C} - \frac{2q_0 - q}{C} + \frac{q}{C}.\] Учитывая, что \(I = -\dot q\), получаем \[L\ddot q + \frac{3}{C}\left(q - \frac{2}{3}q_0\right) = 0.\] Это уравнение гармонических колебаний с \(\omega = \sqrt{\dfrac{3}{LC}}\). Заменив \(q_1 = q - \dfrac{2}{3}q_0\) и учитывая, что \(\ddot q = \ddot q_1\), при \(t=0\) \(q_1(0) = q_0/3\), получаем \[q_1(t) = \frac{q_0}{3}\cos\omega t, \qquad q(t) = \frac{q_0}{3}\left(2 + \cos\omega t\right).\] Ток через индуктивность \[I(t) = -\dot q = \frac{\omega q_0}{3}\sin\omega t,\] то есть график \(I(t)\) — синусоида, симметричная относительно оси времени и выходящая из начала координат. Для заряда конденсатора \(C_2\) \[q_2(t) = q_0\left(\frac{4}{3} - \frac{1}{3}\cos\omega t\right).\] Ток через индуктивность меняет направление при \(t = T/2\), однако диоды по-прежнему закрыты, так что колебания продолжаются. По истечении полного периода \[T = \frac{2\pi}{\omega} = 2\pi\sqrt{\frac{LC}{3}}.\] Ток через диоды не течёт, колебания тока гармонические. Напряжение на \(C_1\) и \(C_3\) меняется в пределах от \(U_0/3\) до \(U_0\), на \(C_2\) — в пределах от \(U_0\) до \(5U_0/3\); знаки зарядов на пластинах всех трех конденсаторов не меняются.
