Полубесконечная цепочка

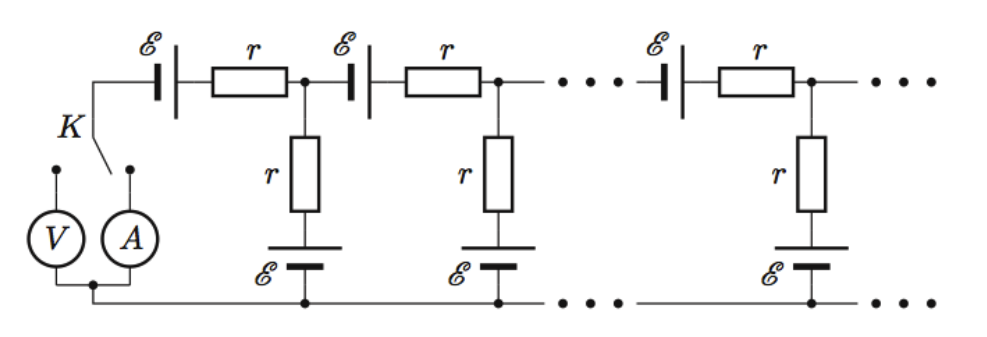

5/10На рисунке изображена полубесконечная цепочка, состоящая из одинаковых источников постоянного тока с ЭДС \(\mathcal{E} = 1{,}2\) В и внутренним сопротивлением \(r = 2{,}0\) Ом. К входным клеммам цепочки с помощью перекидного ключа \(K\) могут быть подключены либо идеальный вольтметр \(V\), либо идеальный амперметр \(A\). Определите показания этих приборов.
▶Показать разборСкрыть разбор
ПодсказкаЗамените всю цепочку эквивалентным источником с ЭДС \(\mathcal{E}_x\) и внутренним сопротивлением \(r_x\). Отбросив первое звено, получаем ту же самую полубесконечную цепочку — это даёт уравнения для \(\mathcal{E}_x\) и \(r_x\).
Ответ\(U_{\text{V}} = -\dfrac{2\mathcal{E}}{1 + \sqrt5} \approx -0{,}74\) В; \(I_{\text{A}} = -\dfrac{4\mathcal{E}}{\left(1 + \sqrt5\right)^2 r} \approx -0{,}23\) А.
