КПД цикла

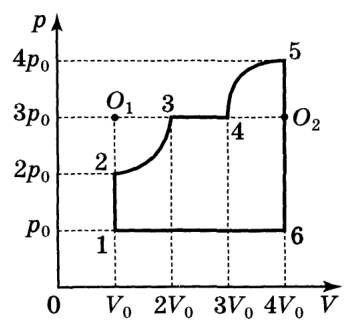

6/10Определить КПД цикла, показанного на рис. 10.10. Газ идеальный одноатомный. Участки \(2\)–\(3\) и \(4\)–\(5\) на чертеже представляют собой дуги окружностей с центрами в точках \(O_1\) и \(O_2\).
▶Показать разборСкрыть разбор
Ответ\(\eta = \dfrac{4}{21}\).
РешениеКПД определяется как \(\eta = \dfrac{A}{Q^+}\), а так как \(Q^+ - |Q^-| = A\), его можно выразить через \(Q^-\): \(\eta = A/(A + |Q^-|)\).
Вычислить \(Q^-\) существенно проще, чем \(Q^+\). Тепло отдаётся на участках \(5\)–\(6\) и \(6\)–\(1\): \[|Q^-| = \dfrac{3}{2}R(T_5 - T_6) + \left(\dfrac{3}{2}R + R\right)(T_6 - T_1) =\] \[= \dfrac{3}{2}(16 - 4)p_0V_0 + \dfrac{5}{2}(4 - 1)\,p_0V_0 = \dfrac{51}{2}p_0V_0.\] Работа \(A\) численно равна площади цикла: \(A = 6\,p_0V_0\).
В результате получаем \[\eta = \dfrac{6}{6 + \dfrac{51}{2}} = \dfrac{4}{21}.\]
