Три источника и три резистора

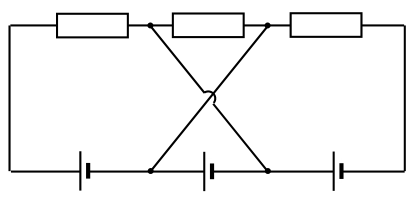

4/10Электрическая цепь, схема которой показана на рисунке, содержит три одинаковых источника с ЭДС \(\varepsilon = 1{,}5\) В с нулевым внутренним сопротивлением и три резистора, два из которых имеют сопротивление \(R = 100\) Ом, третий — \(2R\). Найти ток через средний источник. Сопротивления проводов пренебрежимо малы.
▶Показать разборСкрыть разбор
ПодсказкаСначала выясните, в каком месте схемы стоит резистор \(2R\) относительно двух резисторов \(R\). Затем запишите закон Ома для каждого резистора и условие отсутствия накопления заряда в узлах.
