Рассеивающая линза и движущееся зеркало

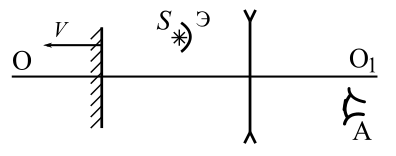

7/10Оптическая система состоит из тонкой рассеивающей линзы с фокусным расстоянием \(-F\) (\(F > 0\)), плоского зеркала и небольшого экрана Э, расположенного так, что свет от источника \(S\) может попасть на линзу только после отражения от зеркала (см. рис.). Зеркало расположено перпендикулярно главной оптической оси \(OO_1\) линзы. Источник \(S\) находится на расстоянии \(3F/4\) от оси \(OO_1\) и на расстоянии \(F/2\) от плоскости линзы. Линза и источник неподвижны, а зеркало движется со скоростью \(V\) вдоль оси \(OO_1\). В некоторый момент зеркало оказалось на расстоянии \(F\) от линзы.

На каком расстоянии от плоскости линзы наблюдатель \(A\) сможет увидеть в этот момент изображение источника в системе?
Под каким углом \(\alpha\) к оси \(OO_1\) движется изображение в этот момент? (Найти значение любой тригонометрической функции угла.)
Найти скорость изображения в этот момент.
▶Показать разборСкрыть разбор
ПодсказкаСначала постройте изображение источника в зеркале, затем рассмотрите его как предмет для рассеивающей линзы и примените формулу тонкой линзы с отрицательным фокусом.
