Тепловой двигатель

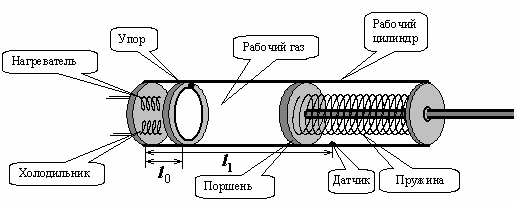

Внутри закрытого с одной стороны рабочего цилиндра расположен плотно пригнанный поршень, соединенный с помощью стержня с рабочим устройством, (на рисунках не показано). При движении поршня вправо на поршень действует дополнительная сила со стороны рабочего механизма, при его движении влево эта дополнительная сила отсутствует. Между поршнем и основанием цилиндра находится рабочий газ. На расстоянии \(l_{0}\) от основания цилиндра закреплен кольцевой упор. В основание цилиндра вмонтированы нагреватель постоянной мощности \(q_{1}\) (т.е. сообщающий газу в единицу времени постоянное количество теплоты \(q\)) и холодильник, забирающий от газа в единицу времени количество теплоты \(q_{2}\), не зависимо от состояния газа. На упоре и в стенке цилиндра на расстоянии \(l_{1} = ml_{0}\) от основания цилиндра вмонтированы датчики, способные включать и выключать холодильник и нагреватель. Поршень соединен с противоположной стенкой возвращающей пружиной. Длина недеформированной пружины равна длине рабочего цилиндра.
Рабочий газ можно считать идеальным двухатомным (его молярная теплоемкость равна \(C_{V} = \frac{5}{2}R\)). Теплоемкостью цилиндра и поршня, потерями теплоты в окружающее пространство можно пренебречь, также можно пренебречь инерционностью поршня и рабочего устройства.

Началом цикла будем считать состояние, когда поршень доходит до упора, в этот момент включается нагреватель (а холодильник отключается). В этом положении пружина сжата на величину \(l_0\), и ее сила упругости равна \(F_0\).

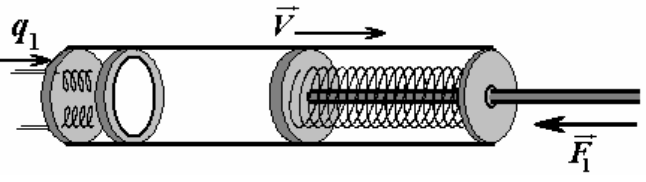

Во время движения поршня вправо на него со стороны рабочего устройства действует постоянная сила \(F_1 = nF_0\) (помимо силы упругости пружины).
При достижении датчика, находящегося на расстоянии \(l_1\), нагреватель выключается, и включается холодильник.

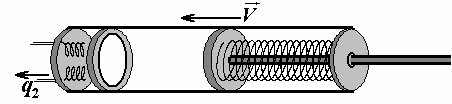

В исходное положение поршень возвращается действием пружины при работающем холодильнике.

Параметры двигателя} \(n = 2{,}0\); \(m = 2{,}0\); \(q_1 = q_2 = q\). Коэффициентом полезного действия будем считать отношение работы, совершенной над рабочим устройством}, к количеству теплоты, полученной газом от нагревателя.
В ходе решения допускается и рекомендуется выполнение промежуточных численных расчетов.}
Часть 1.
В этой части необходимо рассчитать характеристики двигателя в рамках следующих допущений:
— атмосферное давление значительно меньше давления рабочего газа в цикле; — трение пренебрежимо мало; — все процессы являются равновесными и обратимыми.
1.1. Изобразите на диаграмме \((P,V)\) изменения состояния рабочего газа за цикл работы двигателя.
1.2. Найдите коэффициент полезного действия двигателя \(\eta\).
1.3. Найдите среднюю мощность, развиваемую двигателем (ответ выразите через мощность нагревателя \(q\)).
Часть 2.
Рассмотрите работу двигателя в рамках следующих допущений:
— сила атмосферного давления на поршень постоянна и равна силе упругости пружины в начальной точке цикла \(F_0\); — трение пренебрежимо мало; — все процессы являются равновесными и обратимыми.
2.1. Изобразите на диаграмме \((P,V)\) изменения состояния рабочего газа за цикл работы двигателя.
2.2. Найдите коэффициент полезного действия двигателя \(\eta\).
Часть 3.
Рассмотрите работу двигателя в рамках следующих допущений:
— сила атмосферного давления на поршень постоянна и равна силе упругости пружины в начальной точке цикла \(F_0\); — сила трения, действующая на поршень со стороны стенок, постоянна по модулю и равна \(0{,}10F_0\); — все газовые процессы являются равновесными и обратимыми.
3.1. Изобразите на диаграмме \((P,V)\) изменения состояния рабочего газа за цикл работы двигателя.
3.2. На сколько процентов изменится коэффициент полезного действия устройства из-за наличия трения?
Часть 4
Сейчас вам предстоит оценить влияние неравновесности реально протекающих процессов.

4.1. По очень длинной горизонтальной трубе может двигаться без трения поршень. С обеих сторон поршня находится воздух (средняя молярная масса \(M = 29\,\text{г}\cdot\text{моль}^{-1}\)) при температуре \(T = 800\,\text{К}\). Давление газа с одной стороны поршня равно \(P = 5{,}0\cdot10^5\,\text{Па}\), а с другой на \(\Delta P = 5{,}0\cdot10^2\,\text{Па}\) больше. Оцените скорость установившегося движения поршня.
4.2. Оцените, на сколько изменится КПД рассматриваемого двигателя при учете неравновесности процесса расширения, процесс сжатия считайте равновесным. Считайте, что рабочим газом является воздух, средняя температура газа в этом процессе \(T = 800\,\text{К}\), среднее давление \(P = 5{,}0\cdot10^5\,\text{Па}\).
\(^{2}\) На досуге можете подумать о конструкции такого устройства, но «досуг» не оценивается.
▶ПодсказкаСкрыть: подсказка
ПодсказкаПостройте цикл в осях \((P,V)\) по узловым состояниям: изохорный нагрев, расширение с постоянной силой рабочего устройства, охлаждение и возврат пружиной. Для неравновесности учтите, что давление на убегающий поршень меньше среднего.
▶ОтветСкрыть: ответ
Ответ1.2) \(\eta=\dfrac{2}{21}\approx0{,}095\); 1.3) \(N=\dfrac{q}{20}\); 2.2) \(\eta\approx0{,}082\); 3.2) КПД уменьшается примерно на \(0{,}2\%\); 4.1) \(\bar v\approx0{,}13\) м/с; 4.2) КПД уменьшается примерно на \(0{,}5\%\).
▶РешениеСкрыть: решение
РешениеЧасть 1.

Построим диаграмму процесса изменения состояния рабочего газа. Обозначим площадь поперечного сечения рабочего цилиндра \(S\), а жесткость пружины \(k\).
Последовательно рассмотрим все узловые состояния и процессы рабочего газа. Конечно, коэффициент полезного действия машины можно подсчитать как отношение работы (численно равной площади цикла) к количеству полученной теплоты. Однако, учитывая, что нам необходимо найти и среднюю мощность, вычислим сразу и теплоты, получаемые от нагревателя и отданные холодильнику на каждом этапе.
Состояние 0.
В начальном состоянии параметры газа следующие:
- объем \(V_0 = l_0 S\);
- давление обусловлено силой упругости пружины
\[P_0 = \frac{k l_0}{S} = \frac{F_0}{S};\]
- температура находится из уравнения состояния идеального газа (\(\nu\) - количество молей рабочего газа)
\[T_0 = \frac{P_0 V_0}{\nu R} = \frac{k l_0^2}{\nu S} = \frac{F_0 l_0}{\nu R}.\tag{1}\]
Состояние 1.
После включения нагревателя температура и давления газа начнут расти до тех пор, пока сила давления газа на поршень окажется в состоянии сдвинуть поршень вправо (состояние 1). В этот момент объем еще останется прежним
\[V_1 = V_0 = l_0 S,\]
давление газа станет равным
\[P_1 = \frac{k l_0 + F_1}{S} = \frac{(n+1)F_0}{S} = 3 \frac{F_0}{S},\]
а температура
\[T_1 = \frac{P_1 V_0}{\nu R} = \frac{(k l_0 + F_1) l_0}{\nu S} = \frac{(n+1)F_0 l_0}{\nu R} = 3 \frac{F_0 l_0}{\nu R}.\tag{2}\]
Процесс 0 – 1.
Таким образом, процесс \((0 \to 1)\) является изохорным, в его ходе газ получит количество теплоты, равное
\[Q_{0 \to 1} = \nu C_V (T_1 - T_0) = \nu \frac{5}{2} R = \frac{5}{2} n F_0 l_0 = 5 F_0 l_0.\tag{3}\]
При постоянной мощности нагревателя этот процесс будет протекать в течение промежутка времени
\[\tau_1 = \frac{Q_{0 \to 1}}{q_1} = \frac{5}{2} n \frac{F_0 l_0}{q_1} = 5 \frac{F_0 l_0}{q_1}.\tag{4}\]
При дальнейшем нагреве поршень будет смещаться вправо. Состояние 2. В конечной точке расширения, когда объем станет равным \(V_2 = l_1 S = m l_0 S = 2 l_0 S\), давление достигнет значения
\[P_2 = \frac{k l_1 + F_1}{S} = \frac{k m l_0 + n F_0}{S} = \frac{(m + n) F_0}{S} = 4 \frac{F_0}{S},\tag{6}\]
а температура станет равной
\[T_2 = \frac{P_2 V_2}{\nu R} = \frac{(m + n) m F_0 l_0}{\nu R} = 8 \frac{F_0 l_0}{\nu R}.\tag{7}\]
Процесс 1 – 2. Пусть поршень находится в некоторой промежуточной точке с координатой \(x\), в этом состоянии объем газа будет равен \(V(x) = x S\). Считая процесс равновесным и пренебрегая инерционностью системы, давление газа можно записать в виде
\[P(x) = \frac{k x + F_1}{S},\tag{8}\]
то есть зависимость давления от объема является линейной. Работа, совершенная газом в процессе расширения, численно равна площади под графиком процесса на рассматриваемом участке \((1 \to 2)\)
\[A_{1 \to 2} = \frac{P_1 + P_2}{2} \cdot (V_2 - V_1) = \frac{1}{2} \left( \frac{(m + n) F_0}{S} + \frac{(n + 1) F_0}{S} \right) (m - 1) l_0 S =\]
\[= \frac{(m + 2n + 1)(m - 1)}{2} F_0 l_0 = 3{,}5 F_0 l_0\tag{9}\]
Изменение внутренней энергии рассчитывается по формуле
\[\Delta U_{1 \to 2} = \nu C_V (T_2 - T_1) = \nu \frac{5}{2} R \left( \frac{(m + n) m F_0 l_0}{\nu R} - \frac{(n + 1) F_0 l_0}{\nu R} \right) =\tag{10}\]
\[= \frac{5}{2} F_0 l_0 ((m + n) m - (n + 1)) = 12{,}5 F_0 l_0\]
Количество теплоты, полученной в ходе процесса \((1 \to 2)\), рассчитывается с помощью первого закона термодинамики
\[Q_{1 \to 2} = \Delta U_{1 \to 2} + A_{1 \to 2} = \frac{1}{2} F_0 l_0 (6m + 7n + 6)(m - 1) = 16 F_0 l_0.\tag{11}\]
Соответственно, время этого процесса
\[\tau_2 = \frac{Q_{1 \to 2}}{q} = \frac{F_0 l_0}{2q} (6m + 7n + 6)(m - 1) = 16 \frac{F_0 l_0}{q}.\tag{12}\]

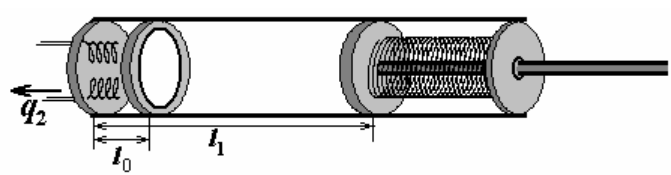

Состояние 3. После отключения нагревателя и включения холодильника газ начнет охлаждаться при неизменном объеме \(V_3 = m l_0 S\), до тех пор, сила давления газа не станет меньше силы упругости возвращающей пружины, то есть до значения
\[P_3 = \frac{m k l_0}{S} = m \frac{F_0}{S} = 2 \frac{F_0}{S}.\tag{13}\]
Температура при этом станет равной
\[T_3 = \frac{P_3 V_3}{\nu R} = m^2 \frac{F_0 l_0}{\nu R} = 4 \frac{F_0 l_0}{\nu R}.\tag{14}\]
Процесс 2-3. Процесс остывания является изохорным (при этом работа равна нулю \(A_{2 \to 3} = 0\)), количество отданной теплоты равно уменьшению внутренней энергии
\[\Delta U_{2 \to 3} = Q_{2 \to 3} = \frac{5}{2} \nu C_V (T_2 - T_3) = \frac{5}{2} F_0 l_0 m n = 10 F_0 l_0\tag{15}\]
и пройдет за время
\[\tau_3 = \frac{Q_{2 \to 3}}{q} = \frac{5 F_0 l_0}{2 q} m n = 10 \frac{F_0 l_0}{q}.\tag{16}\]
Процесс 3-4. Так как газ сжимается под действием пружины, то его давление определяется силой упругости пружины
\[P = \frac{k x}{S}.\tag{17}\]
Характеристики этого процесса рассчитываются стандартным методом: - изменение внутренней энергии
\[\Delta U_{3 \to 0} = \frac{5}{2} \nu C_V (T_0 - T_3) = -\frac{5}{2} F_0 l_0 (m^2 - 1) = -7{,}5 F_0 l_0;\tag{18}\]
- работа, совершенная газом,
\[A_{3 \to 0} = \frac{P_3 + P_0}{2} \cdot (V_0 - V_3) = -\frac{1}{2} \left( \frac{m F_0}{S} + \frac{F_0}{S} \right) (m - 1) l_0 S = -\frac{(m^2 - 1)}{2} F_0 l_0 = -1{,}5 F_0 l_0;\tag{19}\]
- количество отданной теплоты
\[Q_{3 \to 0} = \frac{(m^2 - 1)}{2} F_0 l_0 + \frac{5}{2} (m^2 - 1) F_0 l_0 = 3 (m^2 - 1) F_0 l_0 = 9 F_0 l_0;\tag{20}\]
- время протекания процесса
\[\tau_4 = 3 (m^2 - 1) \frac{F_0 l_0}{q} = 9 \frac{F_0 l_0}{q}.\tag{21}\]
Коэффициент полезного действия двигателя рассчитаем по формуле
\[\eta = \frac{A_\Sigma}{Q_{0 \to 1} + Q_{1 \to 2}} = \frac{2 n (m - 1)}{5 n + (6 m + 7 n + 6)(m - 1)} = \frac{2}{21} \approx 0{,}095.\tag{22}\]
Заметим, что в данном случае работа газа над поршнем равна работе рабочего устройства, которая в свою очередь легко может быть рассчитана как произведение перемещения поршня на силу, которая действует со стороны поршня на рабочее устройство
\[A = n F _ { 0 } ( m - 1 ) l _ { 0 } = n ( m - 1 ) F _ { 0 } l _ { 0 } = 2 F _ { 0 } l _ { 0 } \, .\tag{23}\]
Во всех остальных случаях «полезная» работа также будет определяться этой формулой, но не будет равна работе газа за цикл.
Среднюю мощность двигателя рассчитаем как отношение полезной работы к периоду цикла
\[N = \frac { A } { \tau _ { 1 } + \tau _ { 2 } + \tau _ { 3 } + \tau _ { 4 } } = \frac { q } { 2 0 } \, .\tag{24}\]
Для удобства представим параметров газа во всех узловых состояниях в таблице 1, а характеристики процессов в таблице 2.

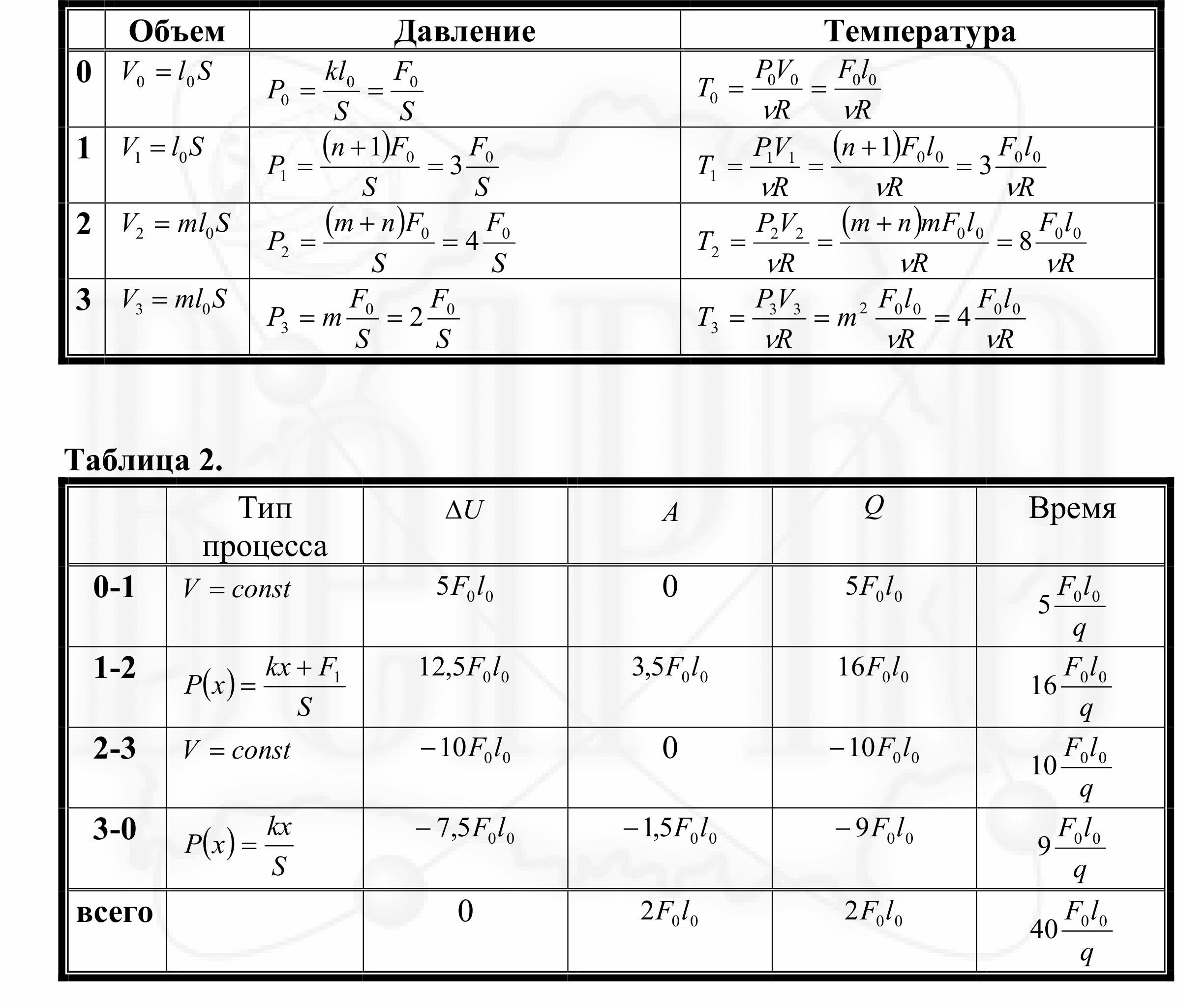

Таблица 1.

Объем Давление Температура 0 \(V _ { 0 } = l _ { 0 } S\) \(P _ { 0 } = \frac { k l _ { 0 } } { S } = \frac { F _ { 0 } } { S }\) \(T _ { 0 } = \frac { P _ { 0 } V _ { 0 } } { \nu R } = \frac { F _ { 0 } l _ { 0 } } { \nu R }\) 1 \(V _ { 1 } = l _ { 0 } S\) \(P _ { 1 } = \frac { ( n + 1 ) F _ { 0 } } { S } = 3 \frac { F _ { 0 } } { S }\) \(T _ { 1 } = \frac { P _ { 1 } V _ { 1 } } { \nu R } = \frac { ( n + 1 ) F _ { 0 } l _ { 0 } } { \nu R } = 3 \frac { F _ { 0 } l _ { 0 } } { \nu R }\) 2 \(V _ { 2 } = m l _ { 0 } S\) \(P _ { 2 } = \frac { ( m + n ) F _ { 0 } } { S } = 4 \frac { F _ { 0 } } { S }\) \(T _ { 2 } = \frac { P _ { 2 } V _ { 2 } } { \nu R } = \frac { ( m + n ) m F _ { 0 } l _ { 0 } } { \nu R } = 8 \frac { F _ { 0 } l _ { 0 } } { \nu R }\) 3 \(V _ { 3 } = m l _ { 0 } S\) \(P _ { 3 } = m \frac { F _ { 0 } } { S } = 2 \frac { F _ { 0 } } { S }\) \(T _ { 3 } = \frac { P _ { 3 } V _ { 3 } } { \nu R } = m ^ { 2 } \frac { F _ { 0 } l _ { 0 } } { \nu R } = 4 \frac { F _ { 0 } l _ { 0 } } { \nu R }\) Таблица 2.
Тип процесса \(\Delta U\) \(A\) \(Q\) Время 0-1 \(V = const\) \(5 F _ { 0 } l _ { 0 }\) \(0\) \(5 F _ { 0 } l _ { 0 }\) \(5 \frac { F _ { 0 } l _ { 0 } } { q }\) 1-2 \(P ( x ) = \frac { k x + F _ { 1 } } { S }\) \(12{,}5 F _ { 0 } l _ { 0 }\) \(3{,}5 F _ { 0 } l _ { 0 }\) \(16 F _ { 0 } l _ { 0 }\) \(16 \frac { F _ { 0 } l _ { 0 } } { q }\) 2-3 \(V = const\) \(-10 F _ { 0 } l _ { 0 }\) \(0\) \(-10 F _ { 0 } l _ { 0 }\) \(10 \frac { F _ { 0 } l _ { 0 } } { q }\) 3-0 \(P ( x ) = \frac { k x } { S }\) \(-7{,}5 F _ { 0 } l _ { 0 }\) \(-1{,}5 F _ { 0 } l _ { 0 }\) \(-9 F _ { 0 } l _ { 0 }\) \(9 \frac { F _ { 0 } l _ { 0 } } { q }\) всего \(0\) \(2 F _ { 0 } l _ { 0 }\) \(2 F _ { 0 } l _ { 0 }\) \(40 \frac { F _ { 0 } l _ { 0 } } { q }\)
Часть 2.
С учетом атмосферного давления «картинка цикла» поднимется на единицу вверх по шкале \(\left( \frac { P } { P _ { 0 } } \right)\), что приведет к увеличению теплоты, которую сообщает газу нагреватель. Газ, по-прежнему,
получает теплоту от нагревателя на участках изохорического процесса \((0 \to 1)\) и процесса расширения \((1 \to 2)\).
Расчет параметров газа в узловых точках процесса аналогичен проведенному выше, поэтому приведем его без комментариев и дадим в виде таблицы 3.

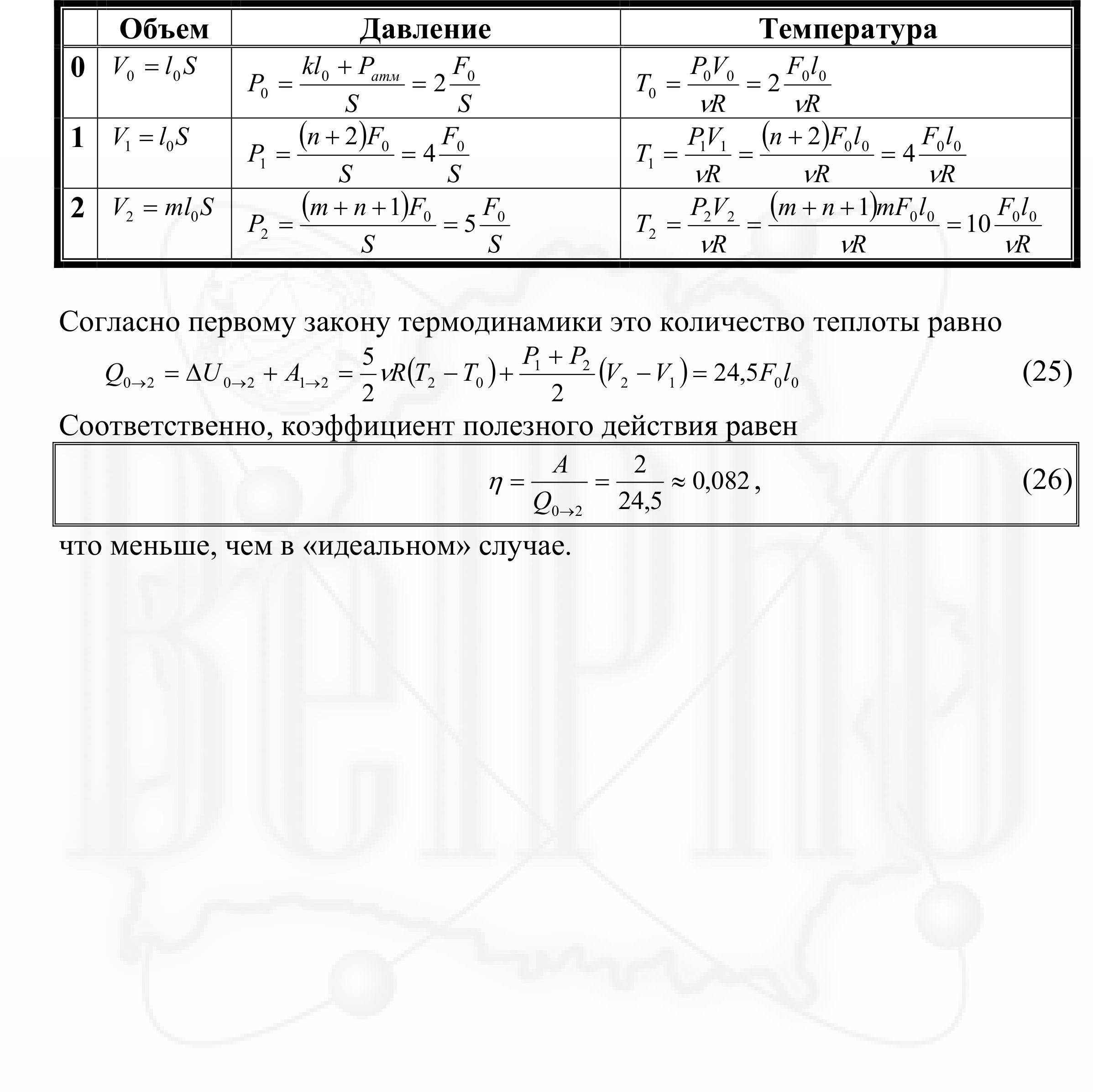

Таблица 3.

Объем Давление Температура 0 \(V_0 = l_0 S\) \(P_0 = \dfrac{k l_0 + P_{\text{атм}}}{S} = 2 \dfrac{F_0}{S}\) \(T_0 = \dfrac{P_0 V_0}{\nu R} = 2 \dfrac{F_0 l_0}{\nu R}\) 1 \(V_1 = l_0 S\) \(P_1 = \dfrac{(n+2)F_0}{S} = 4 \dfrac{F_0}{S}\) \(T_1 = \dfrac{P_1 V_1}{\nu R} = \dfrac{(n+2)F_0 l_0}{\nu R} = 4 \dfrac{F_0 l_0}{\nu R}\) 2 \(V_2 = m l_0 S\) \(P_2 = \dfrac{(m+n+1)F_0}{S} = 5 \dfrac{F_0}{S}\) \(T_2 = \dfrac{P_2 V_2}{\nu R} = \dfrac{(m+n+1)m F_0 l_0}{\nu R} = 10 \dfrac{F_0 l_0}{\nu R}\) Согласно первому закону термодинамики это количество теплоты равно
\[Q_{0 \to 2} = \Delta U_{0 \to 2} + A_{1 \to 2} = \frac{5}{2} \nu R (T_2 - T_0) + \frac{P_1 + P_2}{2} (V_2 - V_1) = 24{,}5 F_0 l_0\tag{25}\]
Соответственно, коэффициент полезного действия равен
\[\eta = \frac{A}{Q_{0 \to 2}} = \frac{2}{24{,}5} \approx 0{,}082\,,\tag{26}\]
что меньше, чем в «идеальном» случае.

Часть 3. При учете силы трения к рассмотренному циклу добавятся две узкие «полоски», иллюстрирующие преодоление этих сил, что приведет к увеличению теплоты, сообщаемой нагревателем. Следует особо отметить, что на этапе расширения сила трения приводит к увеличению давления газа, а на участке сжатия к его уменьшению. Значения характеристик газа для данного цикла представлены в таблице 3. Таблица 3.
Объем Давление Температура 0 \(V_0 = l_0 S\) \(P_0 = \frac{k l_0 + P_{\text{атм}} - F_{\text{тр}}}{S} = 1{,}9 \frac{F_0}{S}\) \(T_0 = \frac{P_0 V_0}{\nu R} = 1{,}9 \frac{F_0 l_0}{\nu R}\) 1 \(V_1 = l_0 S\) \(P_1 = \frac{(n+2)F_0 + F_{\text{тр}}}{S} = 4{,}1 \frac{F_0}{S}\) \(T_1 = \frac{P_1 V_1}{\nu R} = \frac{(n+2{,}1)F_0 l_0}{\nu R} = 4{,}1 \frac{F_0 l_0}{\nu R}\) 2 \(V_2 = m l_0 S\) \(P_2 = \frac{(m+n+1)F_0 + F_{\text{тр}}}{S} = 5{,}1 \frac{F_0}{S}\) \(T_2 = \frac{P_2 V_2}{\nu R} = \frac{(m+n+1{,}1)m F_0 l_0}{\nu R} = 10{,}2 \frac{F_0 l_0}{\nu R}\) Расчет количества полученной теплоты имеет вид
\[Q_{0 \to 2} = \Delta U_{0 \to 2} + A_{1 \to 2} = \frac{5}{2} \nu R (T_2 - T_0) + \frac{P_1 + P_2}{2} (V_2 - V_1) = \\ = \frac{5}{2} F_0 l_0 \cdot 8{,}3 + \frac{1}{2} F_0 l_0 \cdot 9{,}2 = 25{,}35 F_0 l_0\tag{28}\]
Следовательно, коэффициент полезного действия
\[\eta = \frac{A}{Q_{0 \to 2}} = \frac{2}{25{,}35} \approx 0{,}079\tag{29}\]
Как видно, значение К.П.Д. почти совпадает с предыдущим значением. Поэтому можно провести приближенный расчет. Найдем, насколько увеличится количество полученной газом теплоты \(\delta Q_{0 \to 2}\) из-за наличия трения. Имеется две причины увеличения этой теплоты: во-первых, увеличение изменения температуры (начальная температура чуть ниже на величину \(\delta T_0 = \frac{F_{\text{тр}} l_0}{\nu R}\), а конечная чуть выше \(\delta T_2 = \frac{m F_{\text{тр}} l_0}{\nu R}\)); во-вторых, незначительно увеличивается давление в процессе расширения \(\delta P_{1 \to 2} = \frac{F_{\text{тр}} l_0}{S}\). Поэтому
\[\delta Q_{0 \to 2} = C_V (\delta T_0 + \delta T_2) + \delta P_{1 \to 2} \Delta V = \frac{5}{2} (m+1) \frac{F_{\text{тр}}}{F_0} F_0 l_0 + (m-1) \frac{F_{\text{тр}}}{F_0} F_0 l_0 = \\ = 7{,}5 \frac{F_{\text{тр}}}{F_0} F_0 l_0 = 0{,}75 F_0 l_0\]
Теперь изменение К.П.Д. можно рассчитать по формулам
\[\begin{array} { l } { { \displaystyle \eta + \delta \eta = \frac { A } { Q _ { 0 \to 2 } + \delta Q _ { 0 \to 2 } } \approx \frac { A } { Q _ { 0 \to 2 } } \left( 1 - \frac { \delta Q _ { 0 \to 2 } } { Q _ { 0 \to 2 } } \right) \quad \Rightarrow } } \\ { { \displaystyle \delta \eta = - \eta \frac { \delta Q _ { 0 \to 2 } } { Q _ { 0 \to 2 } } = - \frac { 0 { , } 0 8 2 \cdot 0 { , } 7 5 } { 2 4 { , } 5 } \approx - 0 { , } 0 0 2 5 = - 0 { , } 2 \% } } \end{array}\tag{30}\]
Часть 4
4.1 Основной причиной того, что поршень перестанет ускорятся, является то обстоятельство, что давление газа на движущийся поршень отличается от давления на неподвижную преграду. Найдем, какое давление оказывает газ на поршень,

движущийся с постоянной скоростью \(V\), используя традиционные методы МКТ. Будем считать, что скорость движения поршня \(V\), значительно меньше средней скорости теплового движения молекул. Молекула, имеющая проекцию скорости \(v_x\) (нормальную к поверхности), при ударе передает поршню импульс
\[\Delta p_x = 2m(v_x - V).\tag{1}\]
Число молекул, имеющих скорость близкую к \(v_x\) и достигших поршня за время \(\Delta t\), равно
\[\Delta n = n(v_x - V)S\Delta t.\tag{2}\]
Для вычисления давления необходимо провести усреднение по возможным значениям скоростей молекул
\[\begin{array} { l } { { \displaystyle P = \left\langle \frac { \Delta p_x \Delta n } { S \Delta t } \right\rangle = 2mn \left\langle (v_x - V)^2 \right\rangle \approx 2mn \left( \left\langle v_x^2 \right\rangle - 2V \left\langle v_x \right\rangle \right) = } } \\ { { \displaystyle = 2mn \left\langle v_x^2 \right\rangle \left( 1 - 2 \frac { V \left\langle v_x \right\rangle } { \left\langle v_x^2 \right\rangle } \right) \approx P_0 \left( 1 - 2 \frac { V \left\langle v_x \right\rangle } { \left\langle v_x^2 \right\rangle } \right) } } \end{array}\tag{3}\]
причем усреднение необходимо проводить по молекулам, нормальные составляющие скоростей которых лежат в интервале \(v_x \in [V, +\infty]\). Для оценки средних величин, стоящих в выражении (3), примем, что средняя проекции скорости примерно равна среднеквадратичному, а средний квадрат проекции легко определяется из формулы для среднего квадрата модуля скорости. Поэтому
\[\begin{array} { l } { { \displaystyle \left\langle v_x^2 \right\rangle \approx \frac { 1 } { 2 } \left( \frac { 1 } { 3 } \left\langle v^2 \right\rangle \right) = \frac { 1 } { 2 } \frac { kT } { m } } } \\ { { \displaystyle \left\langle v_x \right\rangle \approx \sqrt { \left\langle v_x^2 \right\rangle } = \sqrt { \frac { 1 } { 2 } \frac { kT } { m } } = \sqrt { \frac { 1 } { 2 } \frac { RT } { M } } } } \end{array}\]
таким образом, давление газа на движущийся поршень определяется выражением
\[P \approx P_0 \left( 1 - 2 \frac { V \left\langle v_x \right\rangle } { \left\langle v_x^2 \right\rangle } \right) \approx P_0 \left( 1 - 2V \sqrt { \frac { 2M } { RT } } \right) = P_0 (1 - \beta V),\tag{4}\]
где коэффициент пропорциональности равен
\[\beta \approx 2 \sqrt{\frac{2 M}{R T}}.\tag{5}\]
Заметим, что более точный расчет с корректным вычислением средних приводит к результату \(\beta = 2 \frac{\left\langle v_{x}\right\rangle}{\left\langle v_{x}^{2}\right\rangle} = \frac{2 \sqrt{2}}{\sqrt{\pi}} \sqrt{\frac{M}{R T}} \approx 1{,}6 \sqrt{\frac{M}{R T}}\). Поршень будет двигаться с постоянной скоростью, когда силы давления газа на обе стороны поршня сравняются. В этом случае справедливо уравнение

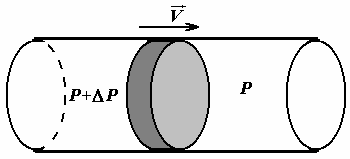

\[(P+\Delta P)(1-\beta \bar{v})=P(1+\beta \bar{v}),\tag{6}\]

из которого определяем скорость движения поршня

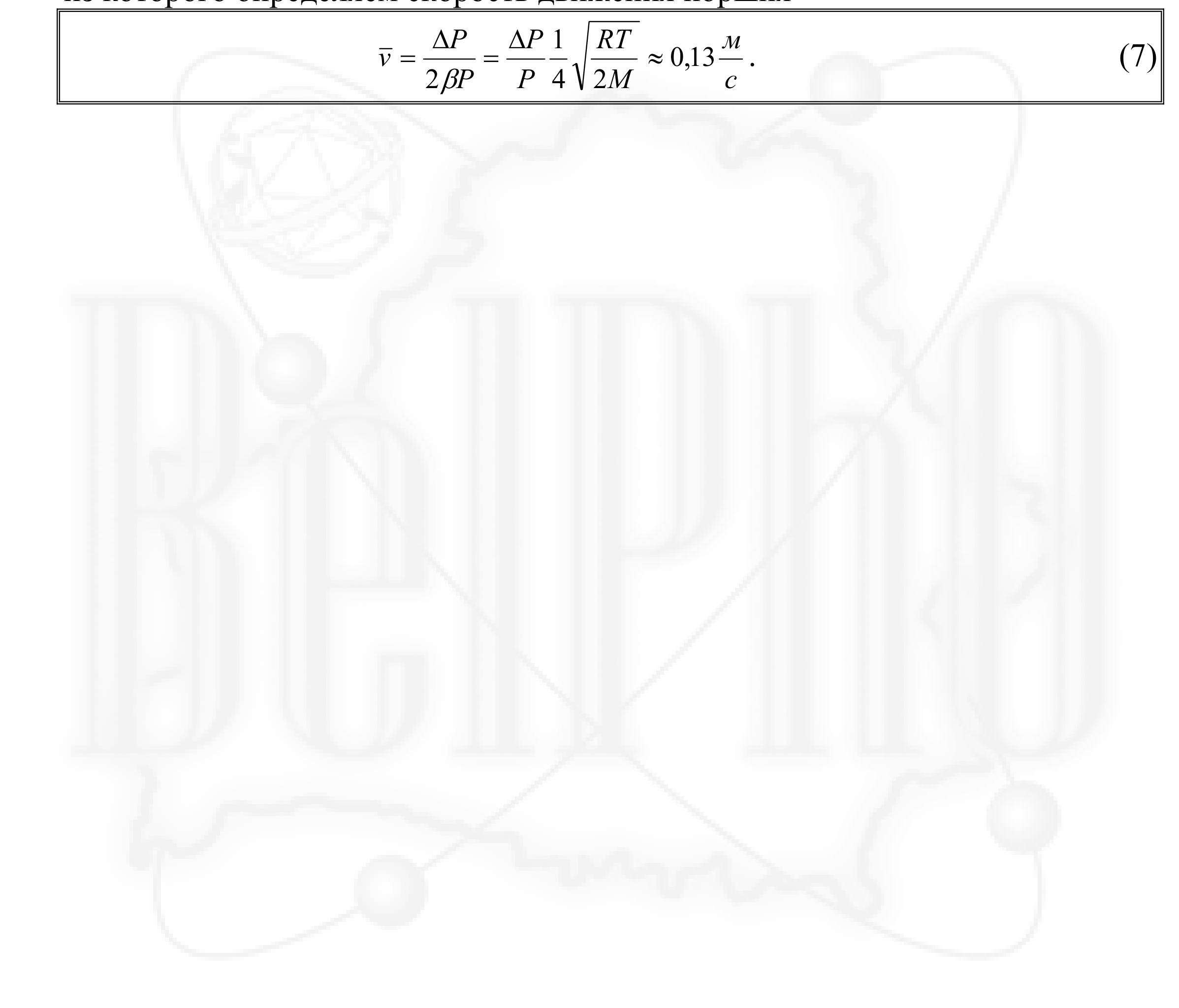

\[\bar{v} = \frac{\Delta P}{2 \beta P} = \frac{\Delta P}{P} \frac{1}{4} \sqrt{\frac{R T}{2 M}} \approx 0{,}13 \frac{\text{м}}{\text{с}}.\tag{7}\]
4.2 Мы показали, что сила давления на «убегающий» поршень меньше среднего давления газа. Следовательно, для того чтобы в рассматриваемом двигателе поршень перемещался, необходимо увеличить среднее давление газа. Требуемое увеличение давления определяется из формулы (4)
\[\delta P \approx \beta P \bar{v}.\tag{1}\]
Такое увеличение потребует увеличения количества теплоты, потребляемой от нагревателя, это увеличение оценивается также, как и при учете силы трения
\[\delta Q_{0 \rightarrow 2} = \frac{5}{2} \nu R \frac{2 l_0 S \delta P}{\nu R} + \delta P (m-1) l_0 S \approx Q_{0 \rightarrow 2} \frac{\delta P}{P}.\tag{2}\]
Соответственно уменьшается коэффициент полезного действия двигателя
\[\delta \eta = -\eta \frac{\delta Q_{0 \rightarrow 2}}{Q_{0 \rightarrow 2}} = -\eta \frac{\delta P}{P} = \eta \beta \bar{v} \approx -0{,}005 = -0{,}5\%.\tag{3}\]

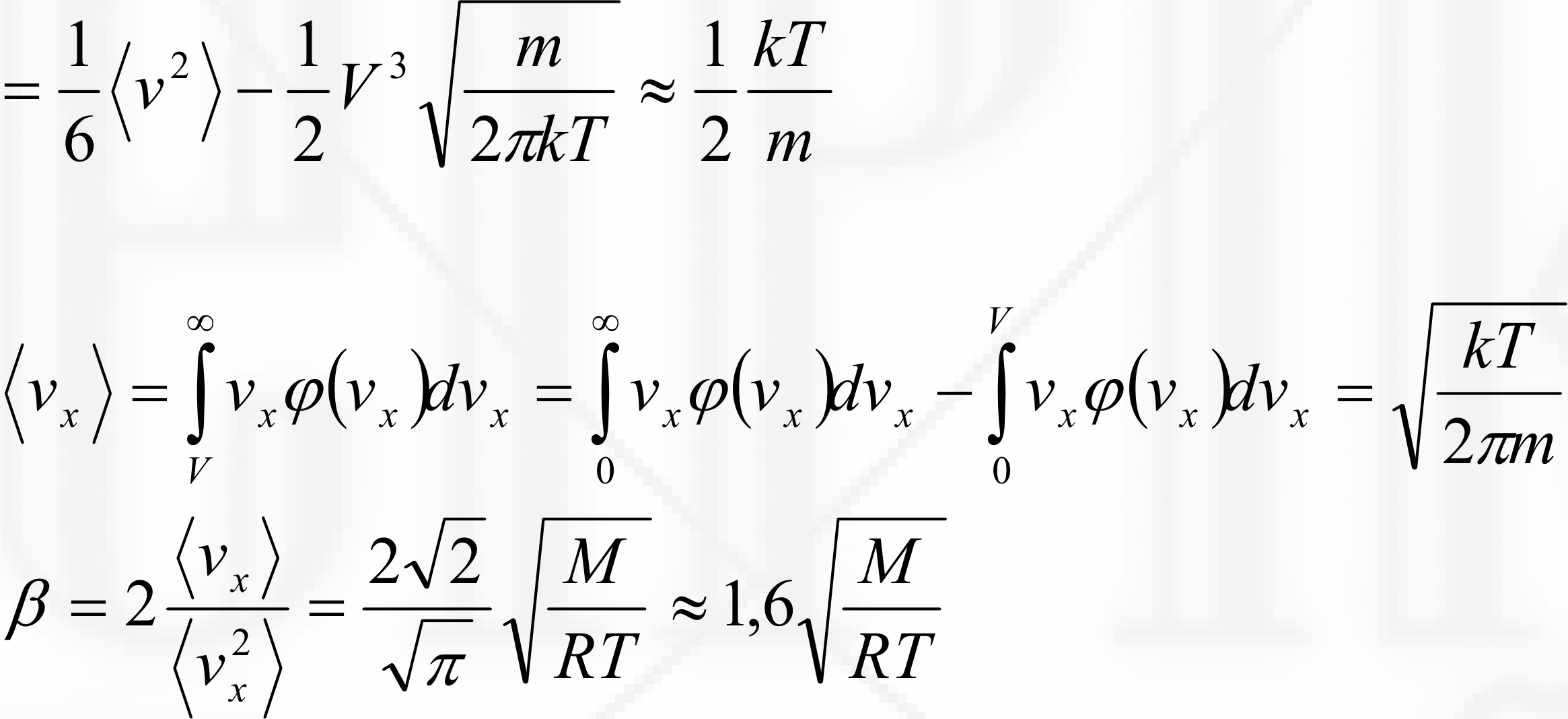

Добавление, не входящее в основное решение.} Вычисление коэффициента \(\beta\). Расчет проведен с точностью до первой степени скорости движения поршня
\[\left\langle v_x^2 \right\rangle = \int_V^\infty v_x^2 \varphi(v_x) dv_x = \int_0^\infty v_x^2 \varphi(v_x) dv_x - \int_0^V v_x^2 \varphi(v_x) dv_x \approx\]
\[\approx \frac{1}{2} \int_{-\infty}^\infty v_x^2 \varphi(v_x) dv_x - \frac{1}{2} \left( \left[ v_x^2 \varphi(v_x) \right]_0 + \left[ v_x^2 \varphi(v_x) \right]_V \right) V =\]
\[= \frac{1}{6} \left\langle v^2 \right\rangle - \frac{1}{2} V^3 \sqrt{\frac{m}{2 \pi k T}} \approx \frac{1}{2} \frac{k T}{m}\]
\[\left\langle v_x \right\rangle = \int_V^\infty v_x \varphi(v_x) dv_x = \int_0^\infty v_x \varphi(v_x) dv_x - \int_0^V v_x \varphi(v_x) dv_x = \sqrt{\frac{k T}{2 \pi m}}\]
\[\beta = 2 \frac{\left\langle v_x \right\rangle}{\left\langle v_x^2 \right\rangle} = \frac{2 \sqrt{2}}{\sqrt{\pi}} \sqrt{\frac{M}{R T}} \approx 1{,}6 \sqrt{\frac{M}{R T}}\]

Прочитали решение — спросите себя, как можно было до этого додуматься. А через день-два решите задачу заново, не подглядывая.
