Реверсивное подключение двигателя

Question

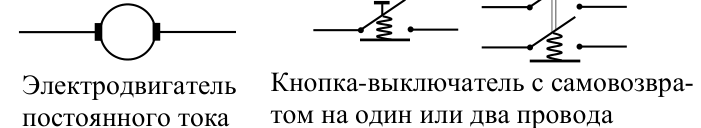

Необходимо обеспечить такое подключение электродвигателя постоянного тока к источнику, которое может обеспечить вращение двигателя в двух направлениях (реверсное подключение). Предложите простейшую цепь подключения, в состав которой входят: источник постоянного напряжения, электродвигатель постоянного тока, провода и две кнопки-выключателя с самовозвратом на один или два провода (при нажатии на кнопку-выключатель с самовозвратом на один или два провода замыкается один или два провода, при отпускании — размыкаются; см. рисунок). Цепь должна работать так. При не нажатых кнопках двигатель не вращается. При нажатой одной кнопке и не нажатой второй двигатель вращается в одном направлении. При нажатой второй кнопке и не нажатой первой двигатель вращается в противоположном направлении, при нажатых обеих кнопках — не вращается. Нарисуйте схему такой цепи, используя данные выше обозначения.

Указание. При смене полярности подключения электродвигателя постоянного тока меняется направление его вращения.

Accepted Answer

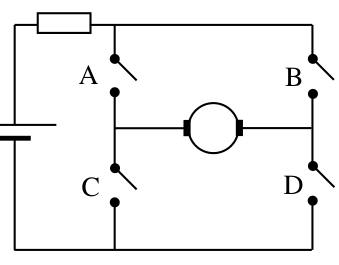

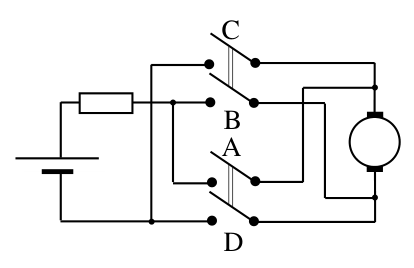

Основная идея реверсного подключения двигателя постоянного тока заключается в использовании мостовой цепи (см. схему цепи на рисунке 1), причём двигатель нужно включить в «мост» цепи. Тогда при замыкании выключателей A и D и размыкании выключателей B и C ток через двигатель течёт слева направо, а при замыкании выключателей B и C и размыкании выключателей A и D ток через двигатель течёт справа налево (то есть в этих случаях двигатель вращается в разные стороны). При замыкании или размыкании всех
